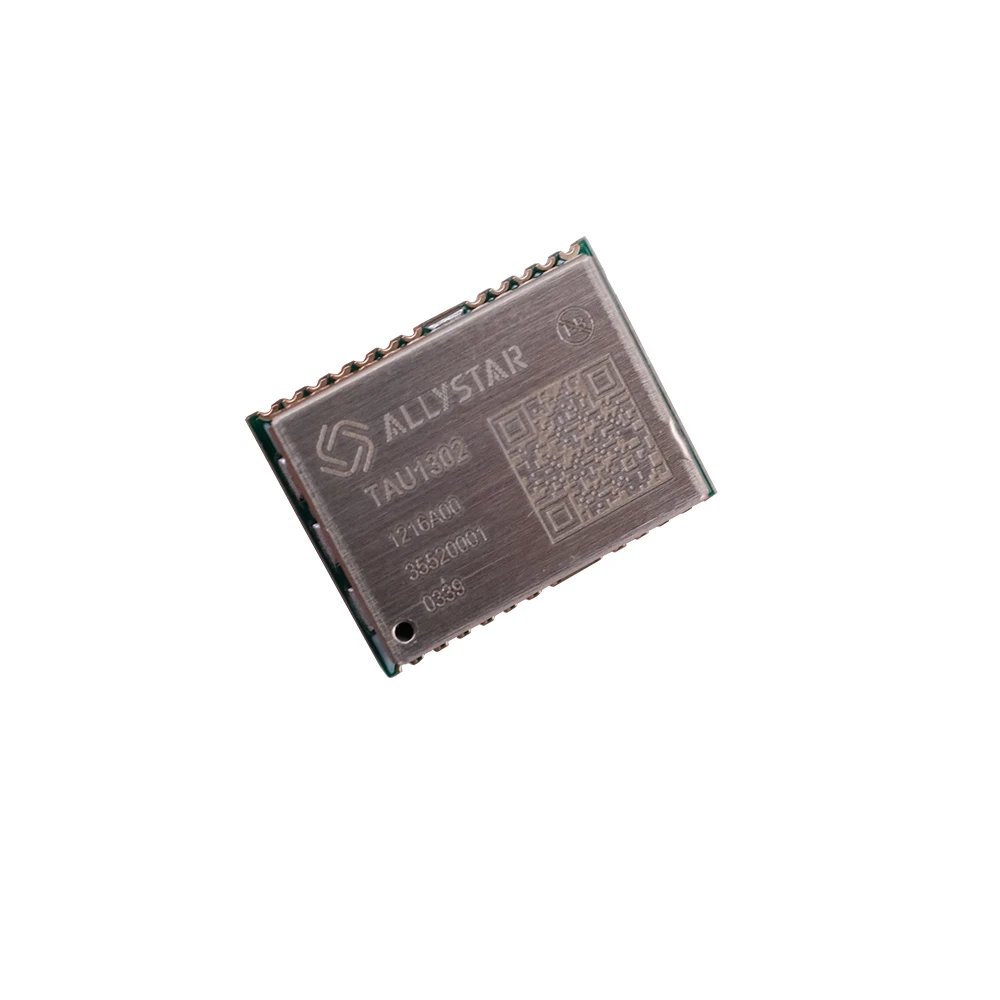

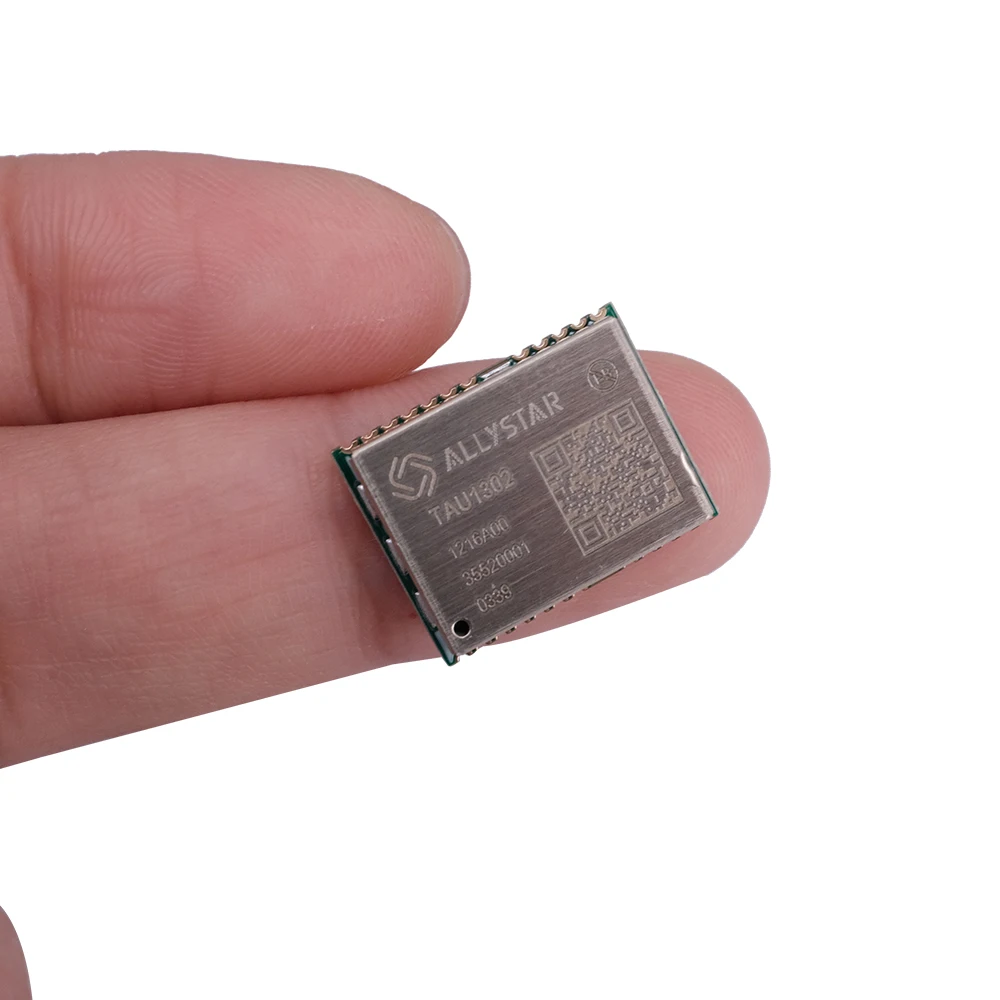

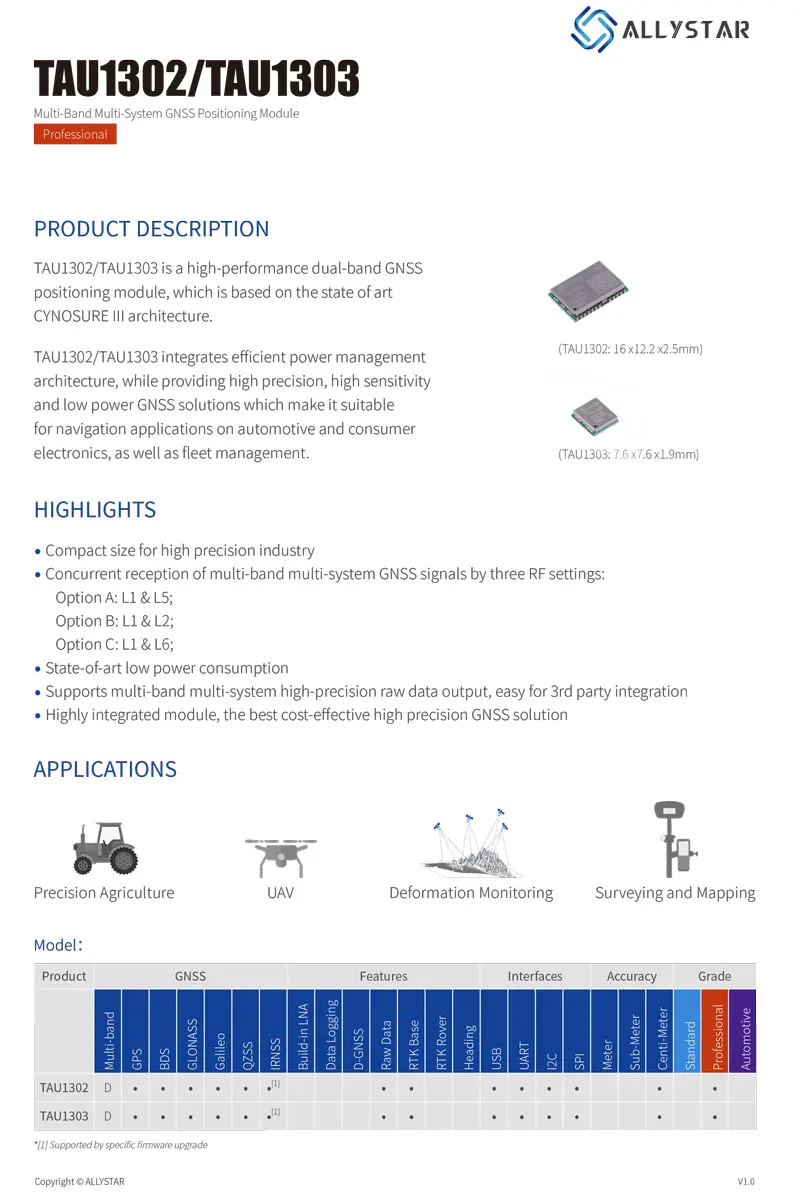

TAU1302-это высокопроизводительный двухдиапазонный модуль позиционирования GNSS, который основан на современной архитектуре CYNOSURE III. Поддерживает BDS-3 (BeiDou навигационная спутниковая система 3). Кроме того, он способен отслеживать все глобальные системы навигации (BDS, GPS, GLONASS, Galileo, QZSS, IRNSS и SBAS). TAU1302 интегрирует эффективную архитектуру управления питанием, обеспечивая высокую точность, высокую чувствительность и низкую мощность решений GNSS, которые делают его подходящим для высокоточных отраслей промышленности, таких как высокоточное сельское хозяйство, геодезирование и картографирование, мониторинг деформации, БПЛА (беспилотный летательный аппарат), И т. д. Характеристики продукта компактный размер для высокой точности промышленности одновременного приема многодиапазонных сигналов GNSS с помощью трех RF настроек: Вариант A: L1 и L5 Вариант B: L1 и L2 вариант C: L1 и L6 современное низкое энергопотребление поддерживает многодиапазонный многосистемный Высокоточный выход необработанных данных, легкий для 3-й вечерние интеграции высоко интегрированный модуль, лучшая экономичная Высокая точность GNSS раствор упаковочный лист 1 X позиционирование Модуль

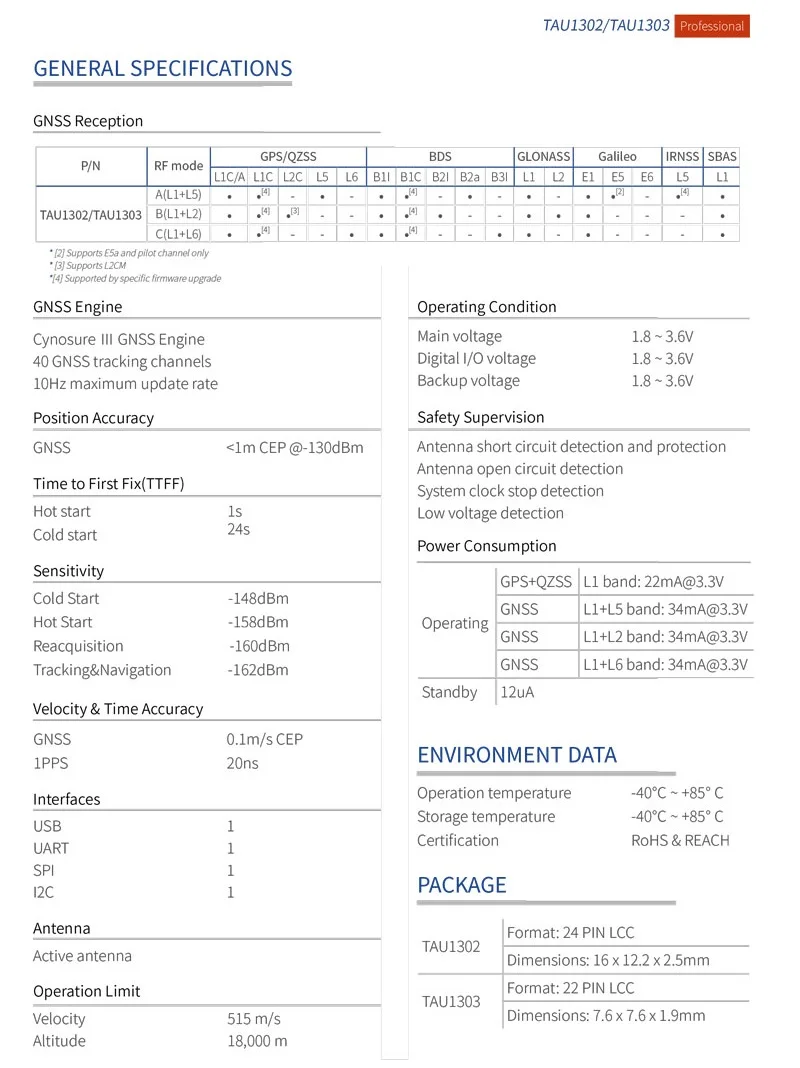

Параметр

Спецификация

Канал отслеживания GNSS

40 каналов

Прием GNSS

GPS/QZSS: L1C/A, L1C, L2C, L5, L6

BDS: B1I, B1C, B2I, B2a, B3I

ГЛОНАСС: L1OF, L2OF

Galileo: E1, E5a, E6

SBAS: L1

Скорость обновления

Максимум 10 Гц

Точность положения[1]

GNSS

<1 м CEP

Точность скорости и времени

GNSS

0,1 м/с КЭП

1PPS

20ns

Время для первой фиксации (TTFF)

Горячий старт

1 сек

Холодный старт

24 сек

Чувствительность

Холодный старт

-148dBm

Горячий старт

-158dBm

Повторное приобретение

-160dBm

Отслеживание и навигация

-162dBm

Рабочий лимит

Скорость

515 м/с

Высота

18000 м

Контроль безопасности

Антенна защита от короткого замыкания и обнаружение открытого замыкания

Система обнаружения остановки часов

Обнаружение низкого напряжения

Серийный интерфейс

USB

1.

SPI

1.

UART

1.

I2C

1.

Банка[2]

1.

Протокол

Протокол NMEA 0183 Ver. 4,00/4,10,

Протокол приемника Cynosure GNSS

Рабочее состояние

Основное напряжение

1,8 ~ 3,6 V

Цифровое напряжение ввода/вывода

1,8 ~ 3,6 V

Запасное напряжение

1,8 ~ 3,6 V

Энергопотребление

GPS + QZSS, L1 band

22 мА[3]@ 3,3 В

GNSS, L1 + L5 band

34ма[4]@ 3,3 В

GNSS, L1 + L2 band

34ма[5]@ 3,3 В

GNSS, L1 + L6 band

34ма[6]@ 3,3 В

Режим ожидания

12uA[7]

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 85 °C

Посылка

12,2 мм x 16,0 мм x 2,4 мм 24-pin штамп отверстие

Сертификация

RoHS & REACH

П/п

Радиочастотный режим

GPS/QZSS

BDS

ГЛОНАСС

Galileo

IRNSS

SBAS

L1C/A

L1C

L2C

L5

L6

B1I

B1C

B2I

B2a

B3I

L1

L2

E1

E5

E6

L5

L1

TAU1302

A (L1 + L5)

•

•[3]

-

•

-

•

•[3]

-

•

-

•

-

•

•[1]

-

•[3]

•

B (L1 + L2)

•

•[3]

•[2]

-

-

•

•[3]

•

-

-

•

•

•

-

-

-

•

C (L1 + L6)

•

•[3]

-

-

•

•

•[3]

-

-

•

•

-

•

-

-

-

•

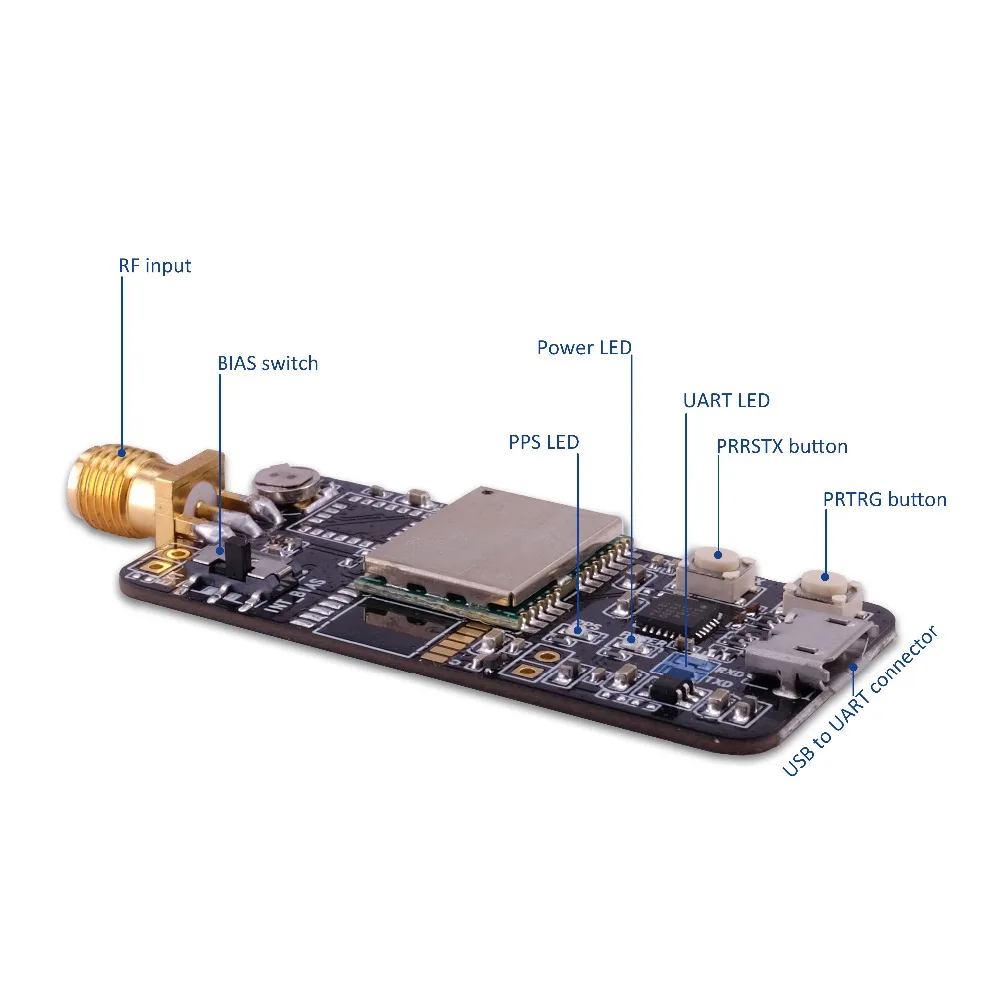

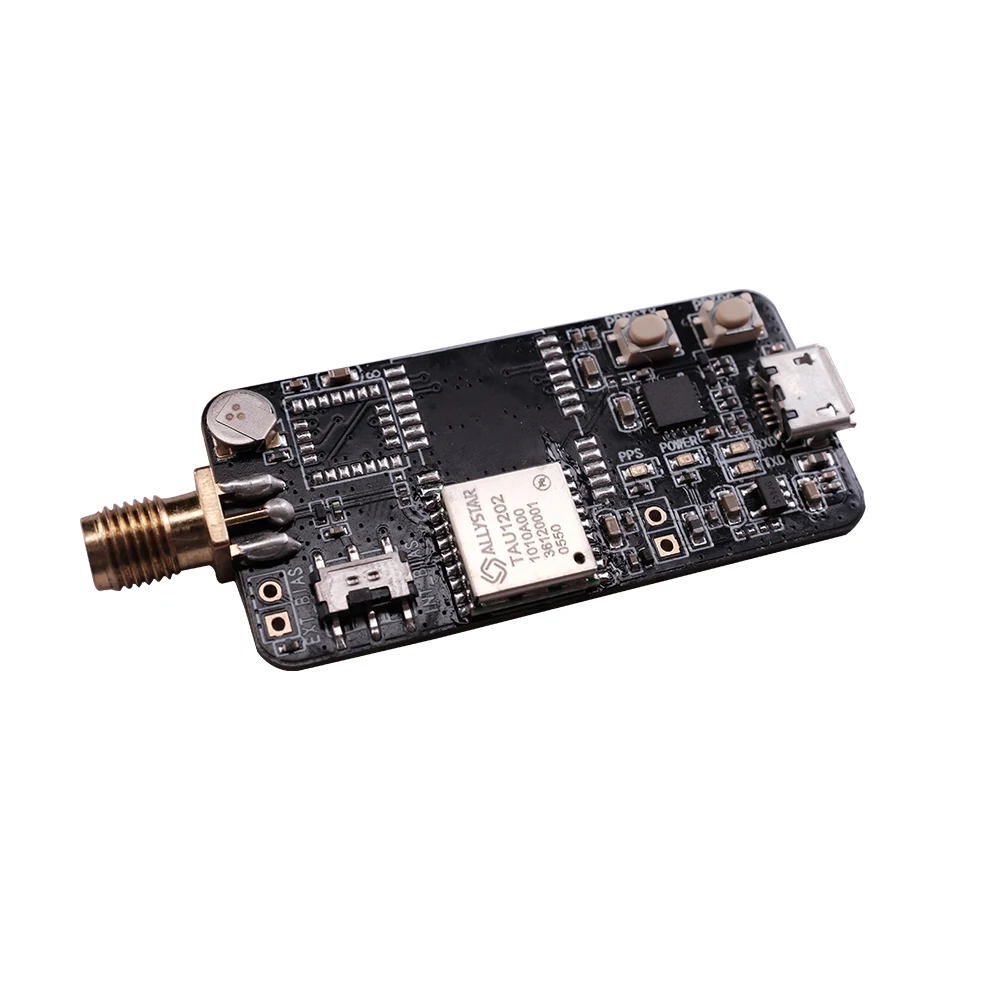

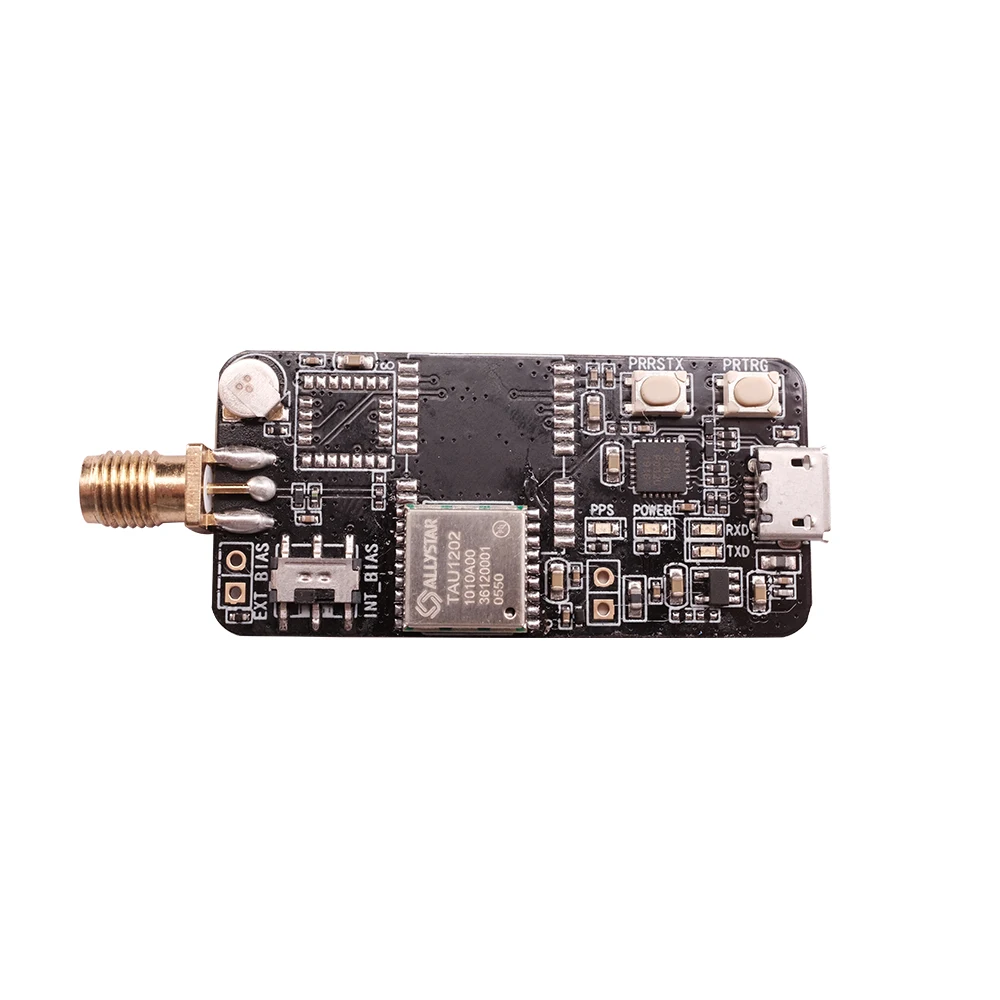

TINY-EVK-это простой и удобный Демонстрационный набор для оценки модулей ALLYSTAR GNSS. Он интегрирует Интерфейс Micro-USB для питания платы и поддерживает связь с ПК. Пассивные или активные антенны можно использовать через разъем SMA.

Таблица 1 TINY-EVK спецификация платы

Параметр

Спецификация

Интерфейс

USB для UART x 1

ВЧ вход

SMA женский

Размеры

48 мм x 23 мм

Источник питания

5 в через USB

Нормальная рабочая температура

От 0 °C до + 70 °C

Для начала использования оценочного набора, пожалуйста, сделайте следующее подготовленное:

Установите последнюю версию Satrack для Windows на ПК. Убедитесь, что версия программного обеспечения является последней, и компоненты Программного обеспечения будут включены в посылка продукта. Следуйте описанию на экране, чтобы завершить установку программного обеспечения.

Для подключения EVK к ПК вставьте EVK в интерфейс USB на ПК. ПК автоматически установит драйвер USB. В противном случае пользователю необходимо загрузить драйвер CP2102.
