Дизельный генератор AVR SX460 Для генератора

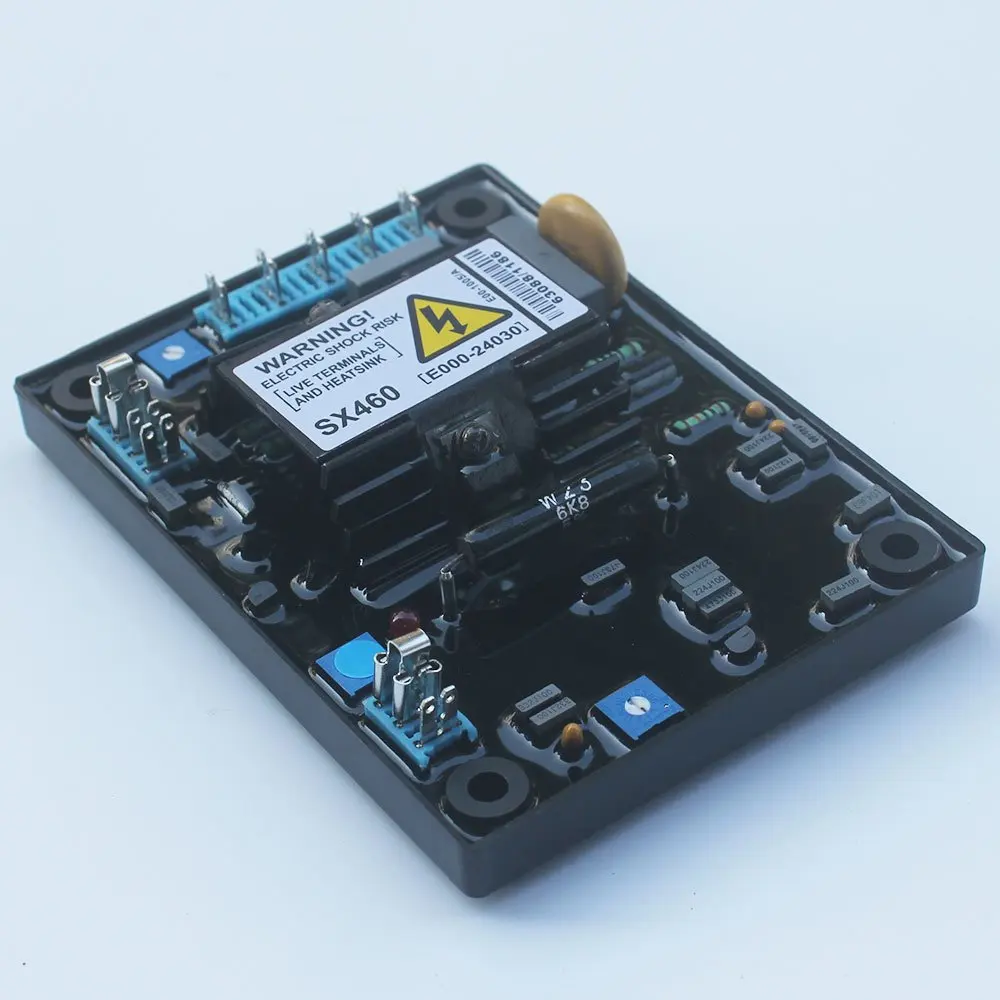

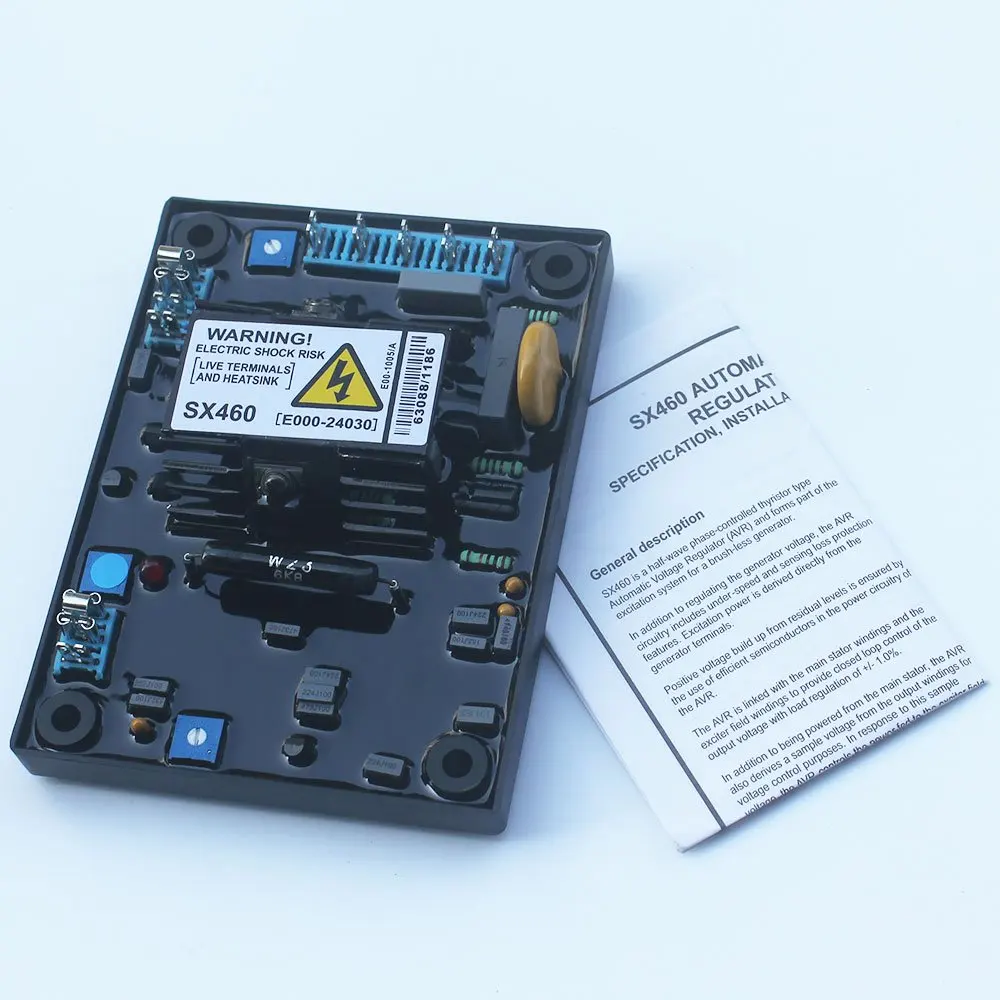

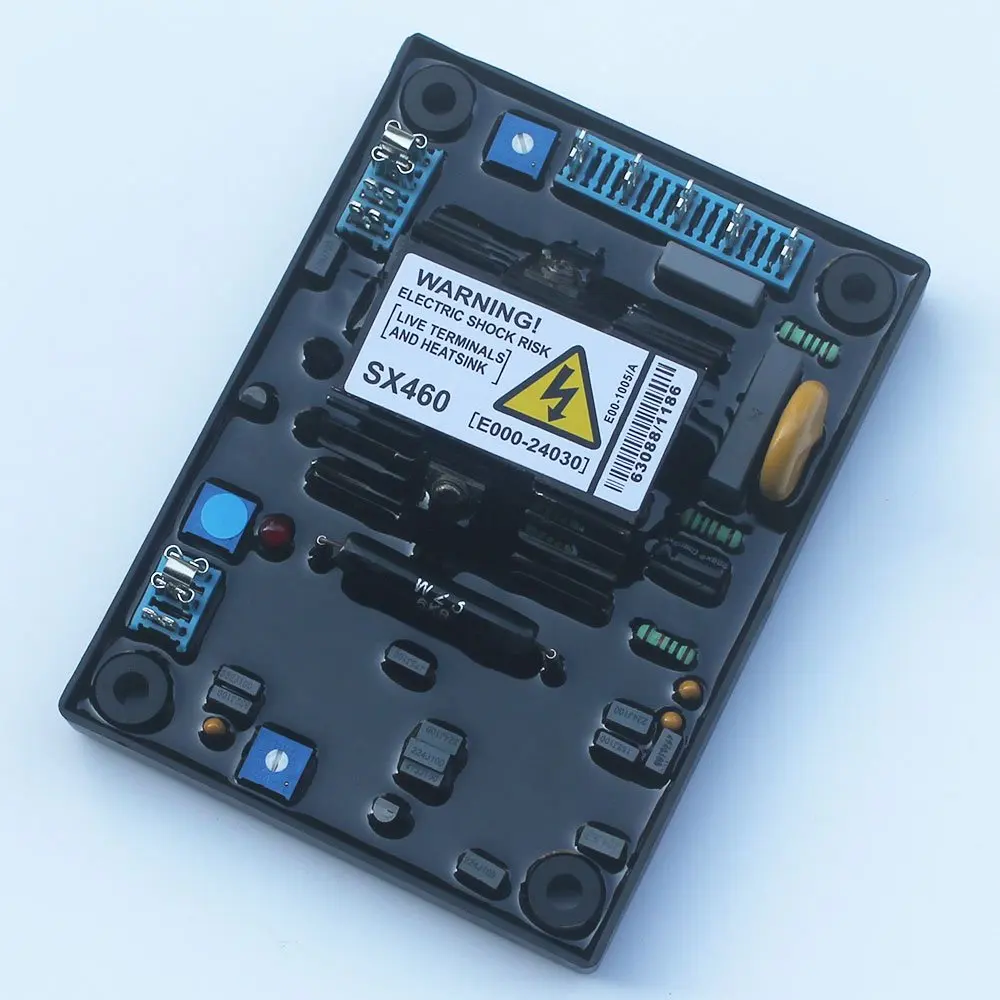

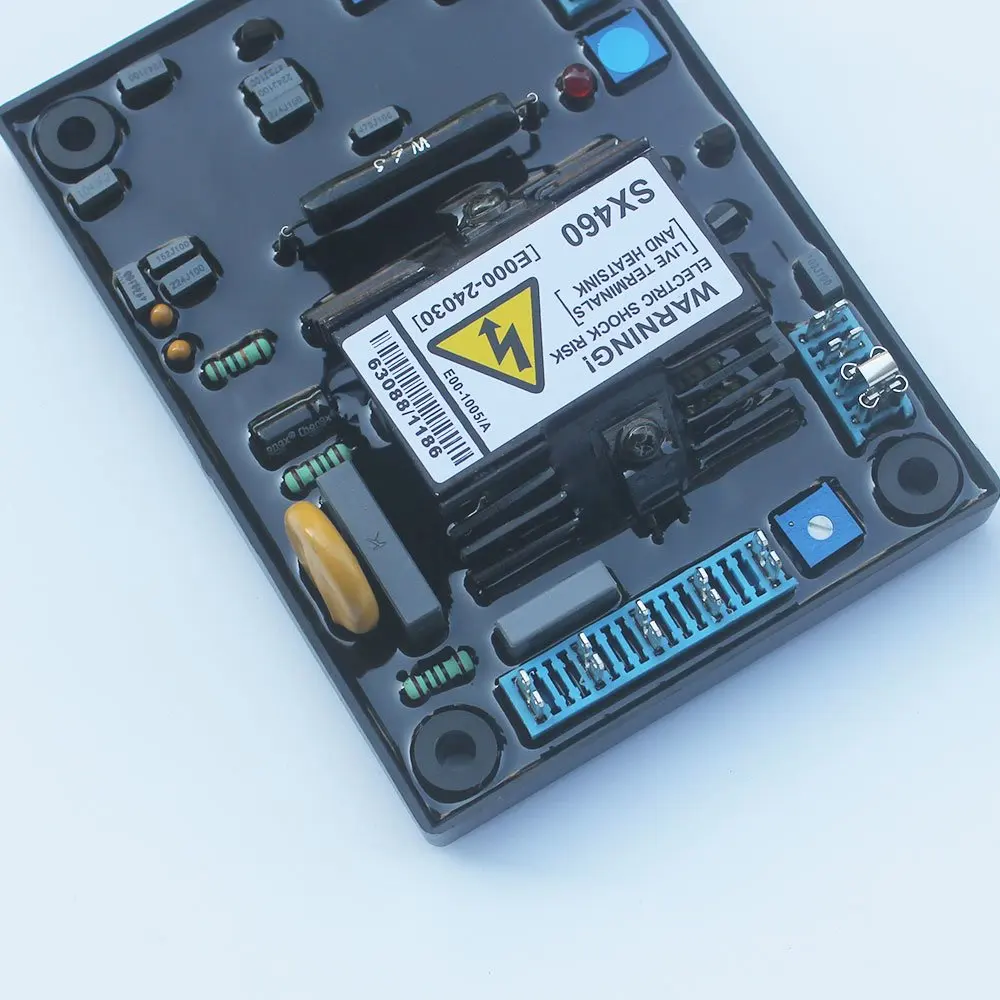

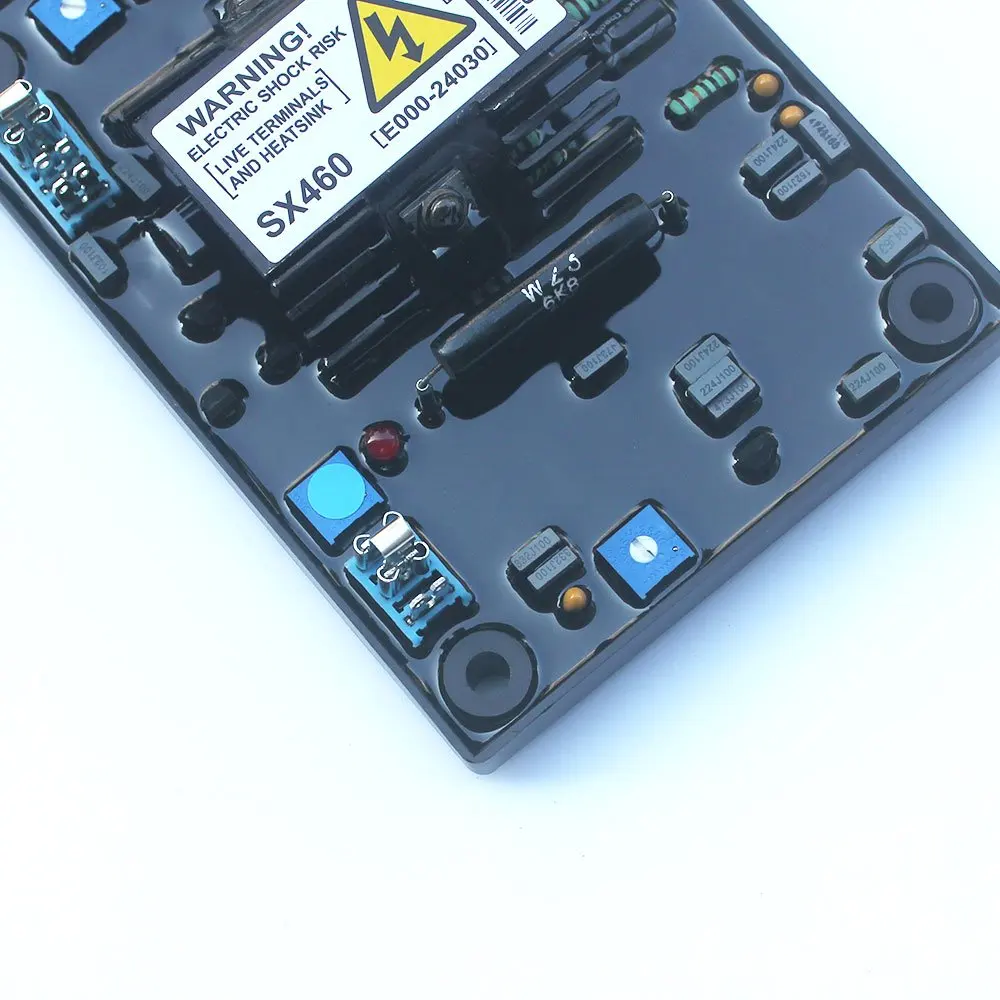

SX460 является полуволновым тиристорным автоматическим регулятором напряжения (AVR) и является частью системы возбуждения для генератора без щетки.

В дополнение к регулировке напряжения генератора, AVRcircuitry включает в себя низкоскоростные и чувствительные функции защиты от потери. Мощность возбуждения получена непосредственно от терминалов генератора.

Положительное наращивание напряжения от остаточных уровней обеспечивается за счет использования эффективные Полупроводники в электросхемах AVR.

AVR соединен с основной обмоткой статора и обмоткой поля возбудителя для обеспечения управления замкнутым контуром выходного напряжения с регулировкой нагрузки +/-1.0%.

В дополнение к питанию от основного статора, AVRalso получает напряжение образца от выходных обмоток для целей контроля напряжения. В ответ на это напряжение образца, AVR контролирует питание, подаваемое в поле возбудителя, и, соответственно, Основное поле, для поддержания выходного напряжения машины в указанных пределах, компенсируя нагрузку, скорость, температура и коэффициент мощности генератора.

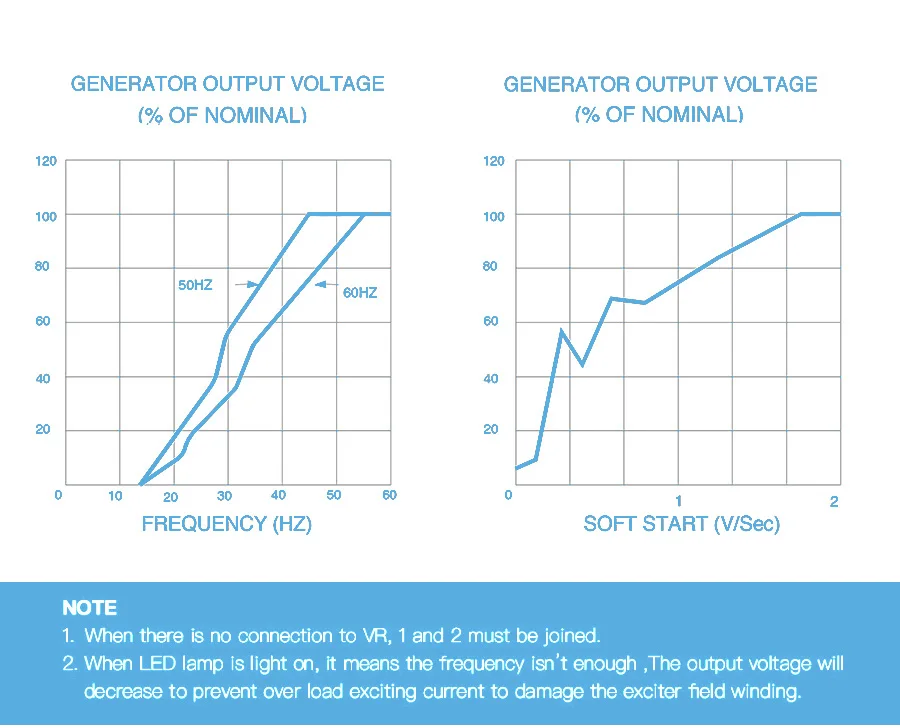

Цепь измерения частоты постоянно контролирует выход генератора и обеспечивает выходную защиту системы возбуждения при низкой скорости, снижая выходное напряжение пропорционально со скоростью ниже заранее заданного порога. Для заводской настройки точки кручения под частотой предусмотрена Ручная настройка (UFRO). Это может быть легко изменено на 50 или 60 Гц в поле путем выбора push-on link.

Предусмотрено подключение дистанционного триммера напряжения, что позволяет потребителю точно контролировать выход генератора.

Технические данные

Входной сигнал

Напряжение джемпер по выбору

95-132 В переменного тока или

190-264 В переменного тока

Номинальная частота 50-60 Гц

Phase 1

Выход

Максимальное напряжение 90 В постоянного тока при входном напряжении 207 В переменного тока

Постоянный ток 4 а

Прерывистый 6 А на 10 сек

Сопротивления 15 Ом минимум

Регулирование

+/-1.0% (см. Примечание 1)

Тепловой дрейф

0.05% за град. C изменение среды AVR (примечание 2)

Типичные системы

AVR ответ 20 MS

Поданных в настоящее время до 90% 80 MS

Машина вольт до 97% 300 MS

Внешний регулировки напряжения

+/-10% с триммером 1 k Ом 1 Вт (см. Примечание 3)

В зависимости от частоты защиты

Установленная точка 95% Гц (см. Примечание 4)

Наклон 170% до 30 Гц

Блок питания рассеивания

10 Вт максимум

Наращивания напряжения

4 вольт @ AVR терминалы

На окружающую среду

Вибрация 20-100 Гц 50 мм/сек

100 Гц ndash 2 кГц 3,3 г

Диапазон рабочих температур от-40 до + 70 градусов Цельсия

Относительная влажность 0-70 градусов 95% (см. Примечание 5)

Температура хранения:-55 градусов по Цельсию до + 80 градусов

Примечания

1. С 4% двигателем governi

2. Через 10 минут.

3. Применяется к статусу Mod F. Уточняйте фактор

4. Заводской набор, полугерметичный

5. Без конденсации.
