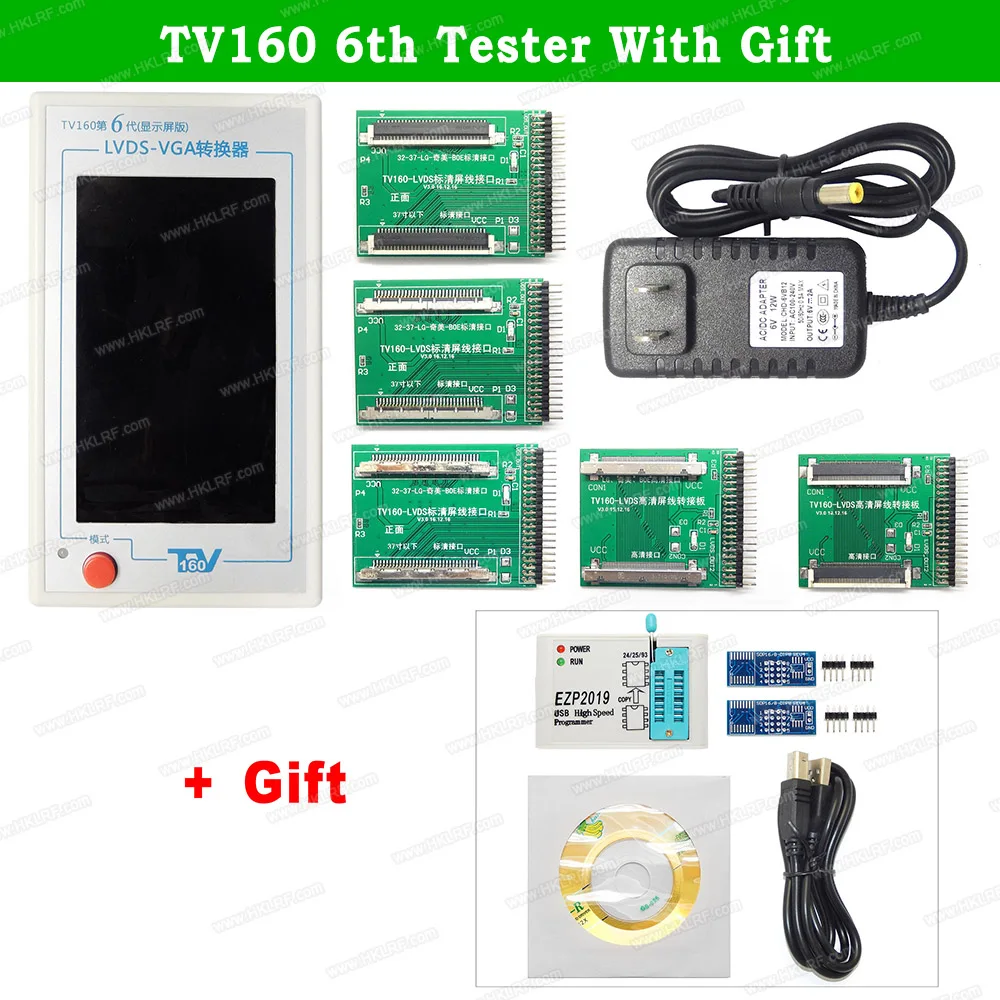

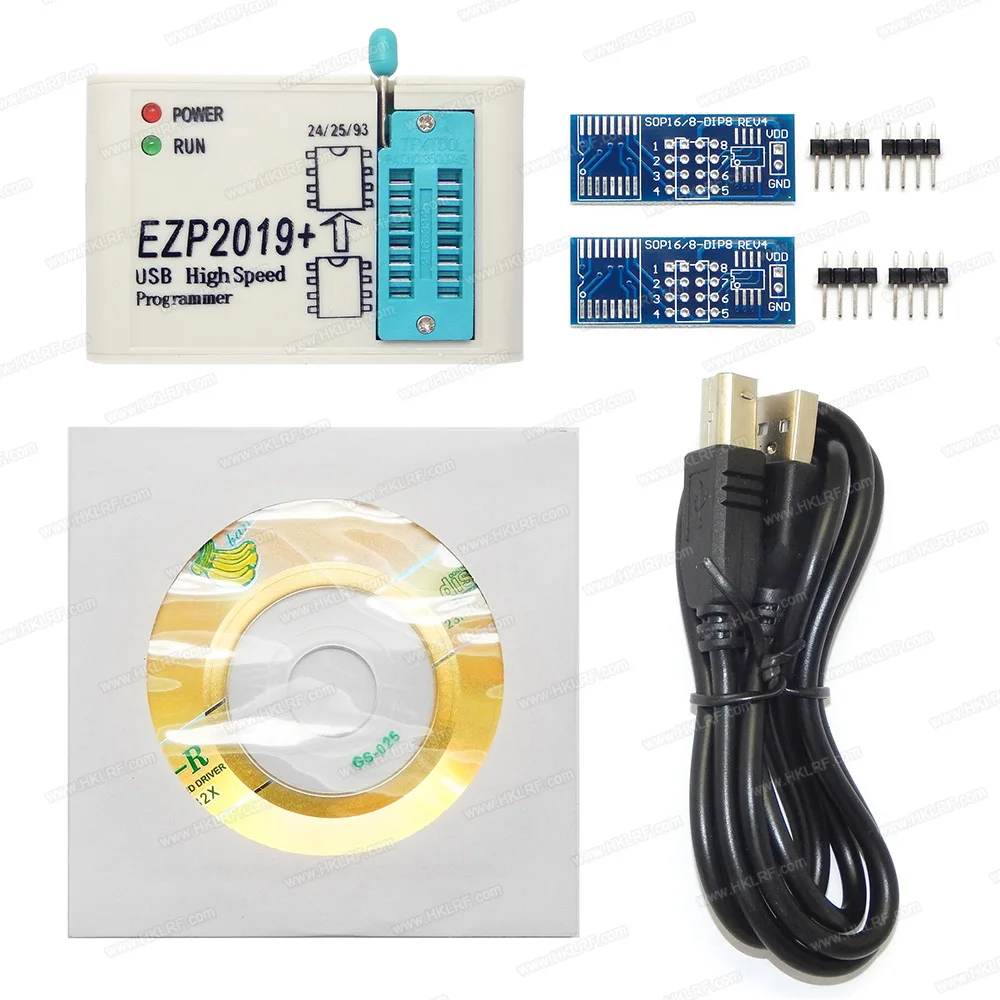

TV160 6th ТВ Материнская плата Тестер инструменты Vbyone & LVDS конвертер с семи адаптером + подарок EZP2019 программист

Разница между 6-ым преобразователем и 7-ым преобразователем

1. По сравнению с 6-го поколения, преобразователь 7-го поколения имеет сильную совместимость и поддерживает полноэкранный дисплей всех материнских плат 4K TV, в настоящее время на рынке, В то время как 6-е поколение не может отображать 4K телевизор на весь экран;

2. Кроме того, 7th поколения оснащен 7-дюймовый дисплей высокой четкости, изображение более четкое, герои понятны в заводском режиме, И символы 6-го поколения не ясны в заводском режиме!

3. Преобразователь 7-го поколения принимает мощный процессор A7, который имеет более широкие функции и более совместим, чем 6-е поколение!

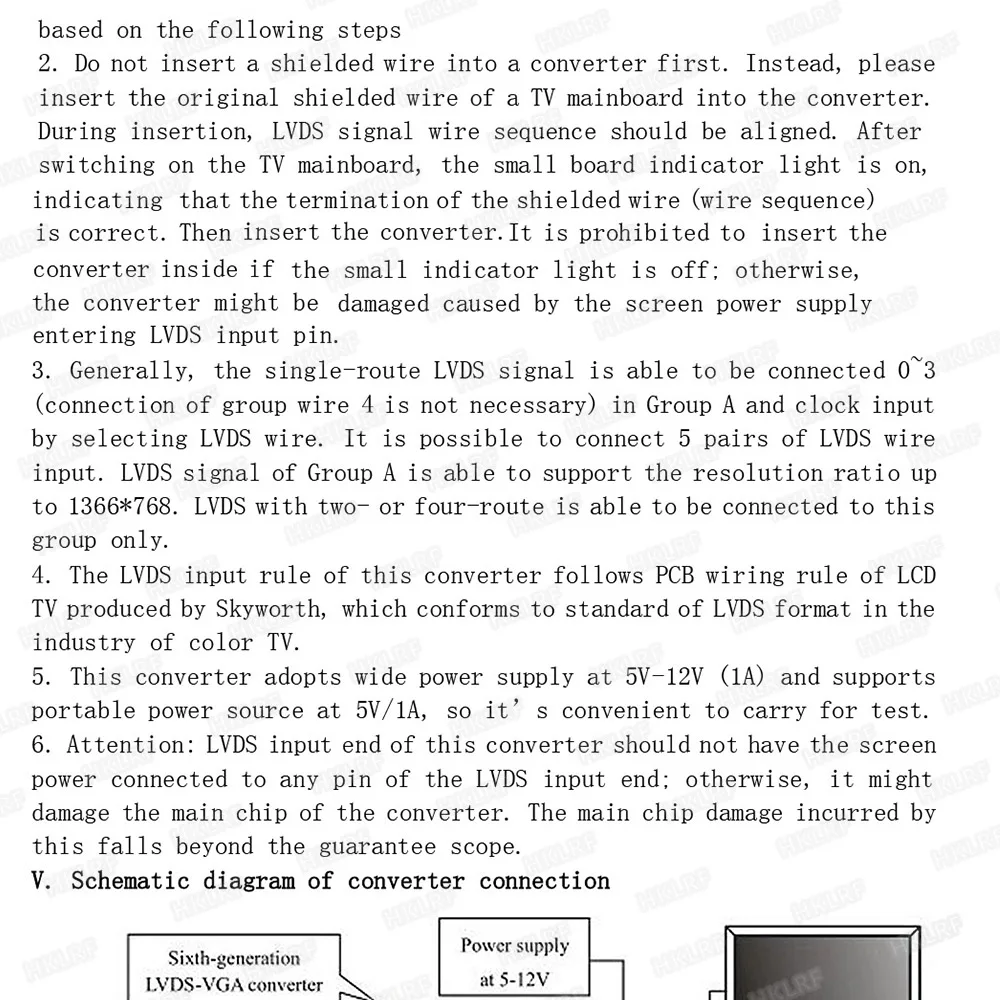

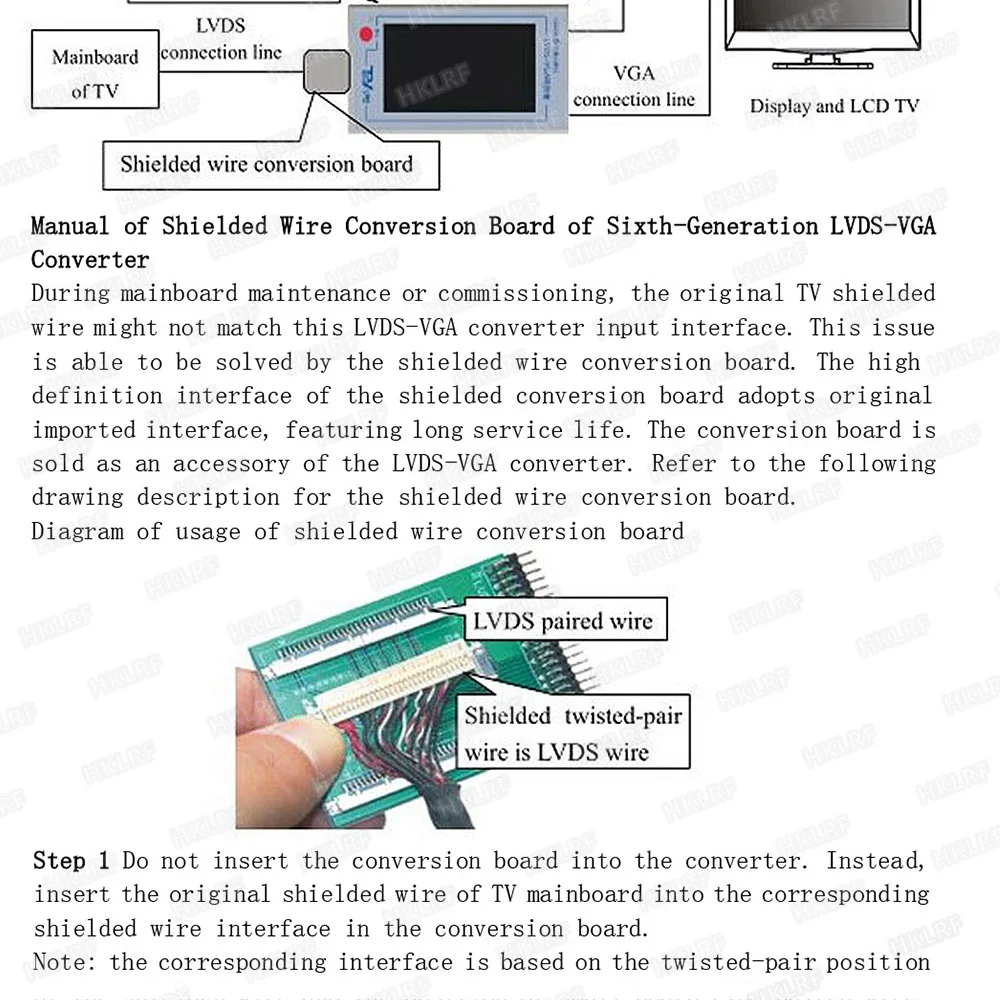

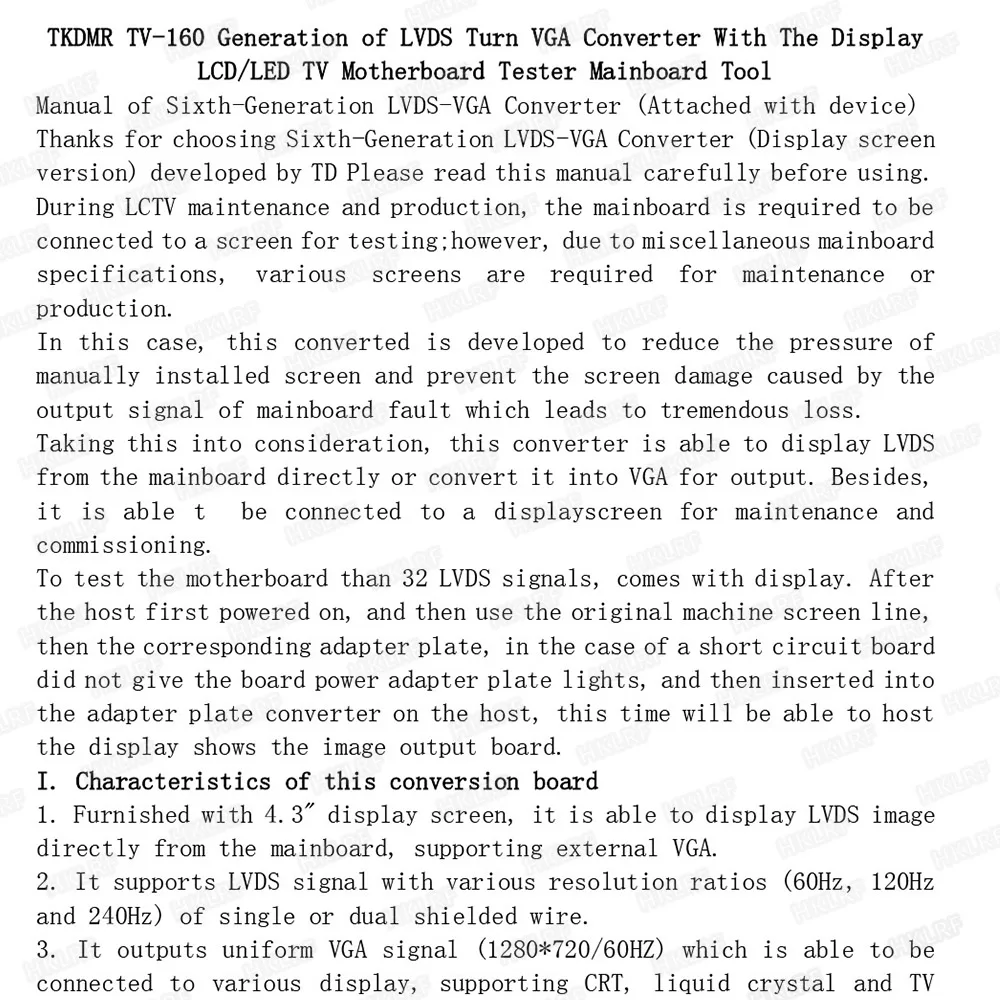

Руководство преобразователя LVDS-VGA 6-го поколения (прилагается с устройством)

Спасибо за выбор преобразователя LVDS-VGA 6-го поколения (версия экрана дисплея)
Разработано TD, пожалуйста, внимательно прочитайте это руководство перед использованием. Во время LCTV
Техническое обслуживание и производство, материнская плата должна быть подключена к экрану для тестирования;
Тем не менее, из-за различных спецификаций материнской платы, различные экраны требуются для
Техническое обслуживание или производства. В этом случае это преобразование разработано для снижения давления
Вручную установленный экран и предотвращает повреждение экрана, вызванное выходным сигналом материнской платы
Вина, которая приводит к большим потерям. С учетом этого этот конвертер способен
Отображение LVDS непосредственно с материнской платы или преобразование в VGA для вывода. Кроме того, он может
Быть подключен к дисплейному экрану для обслуживания и ввода в эксплуатацию.

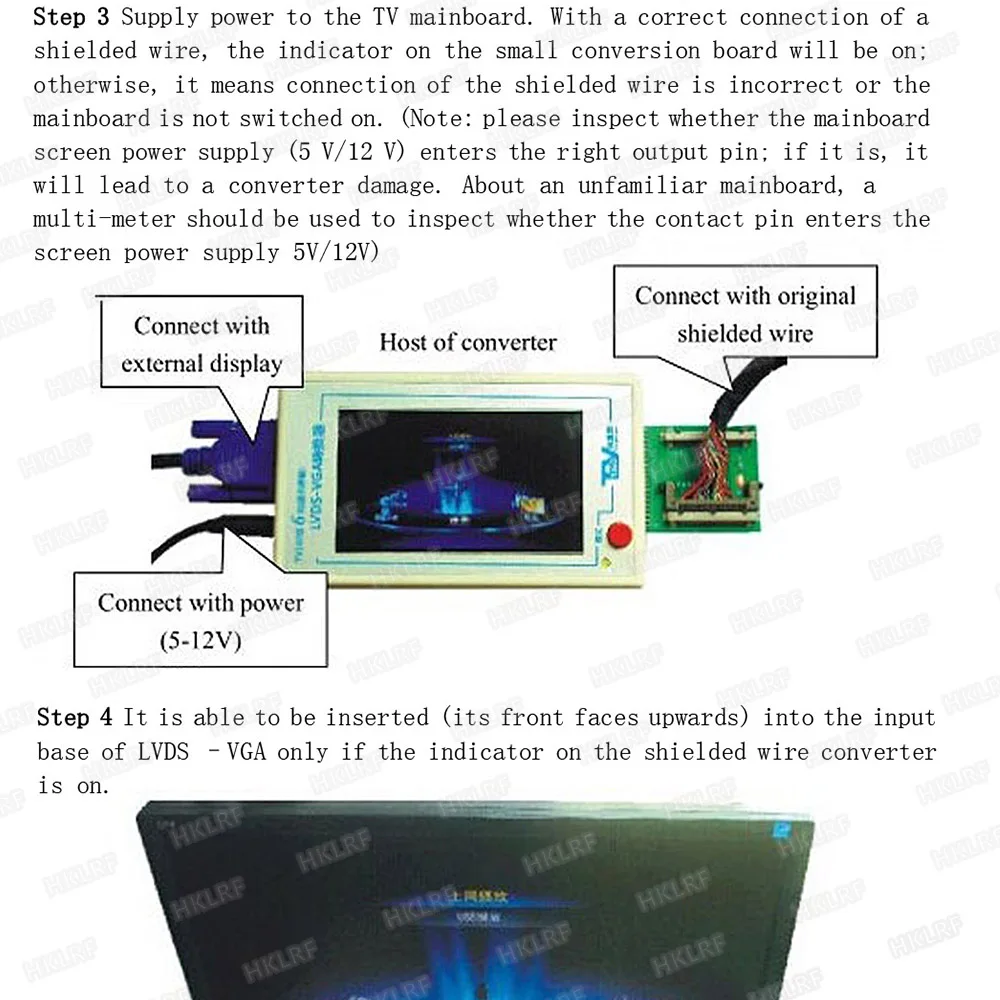

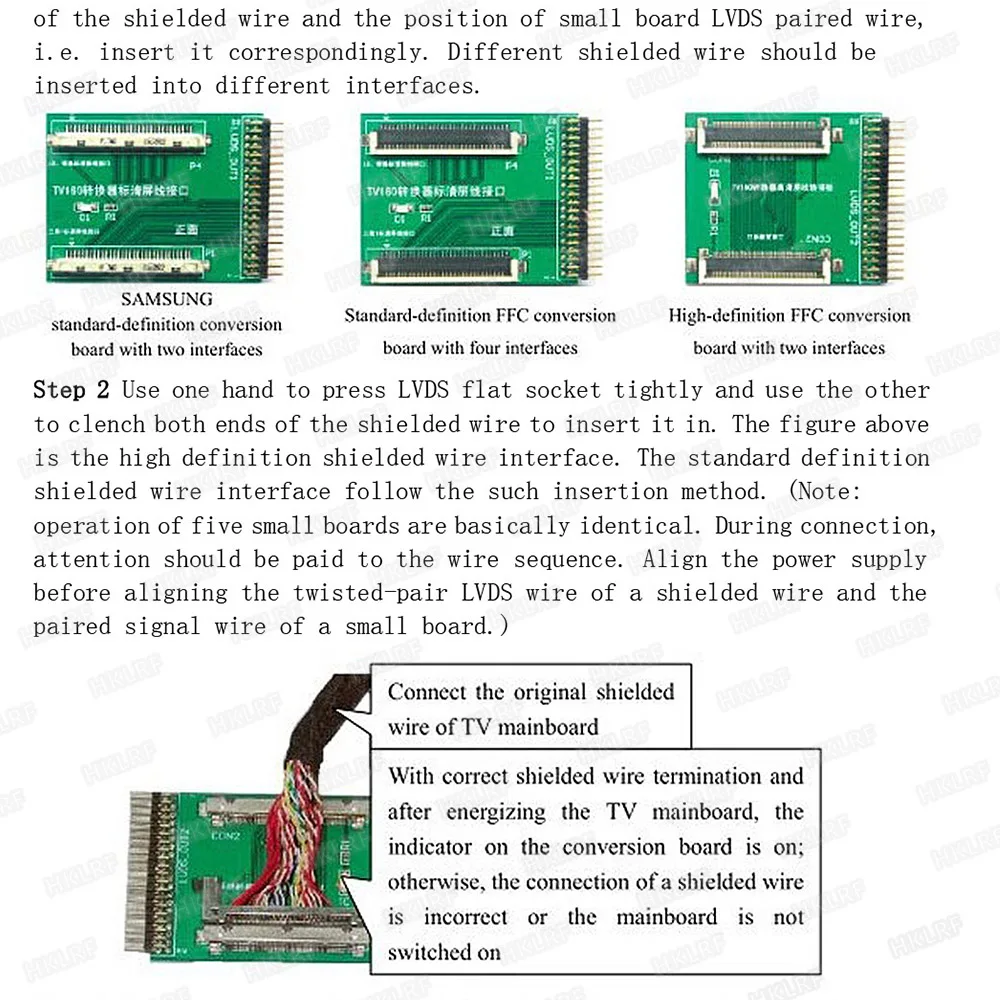

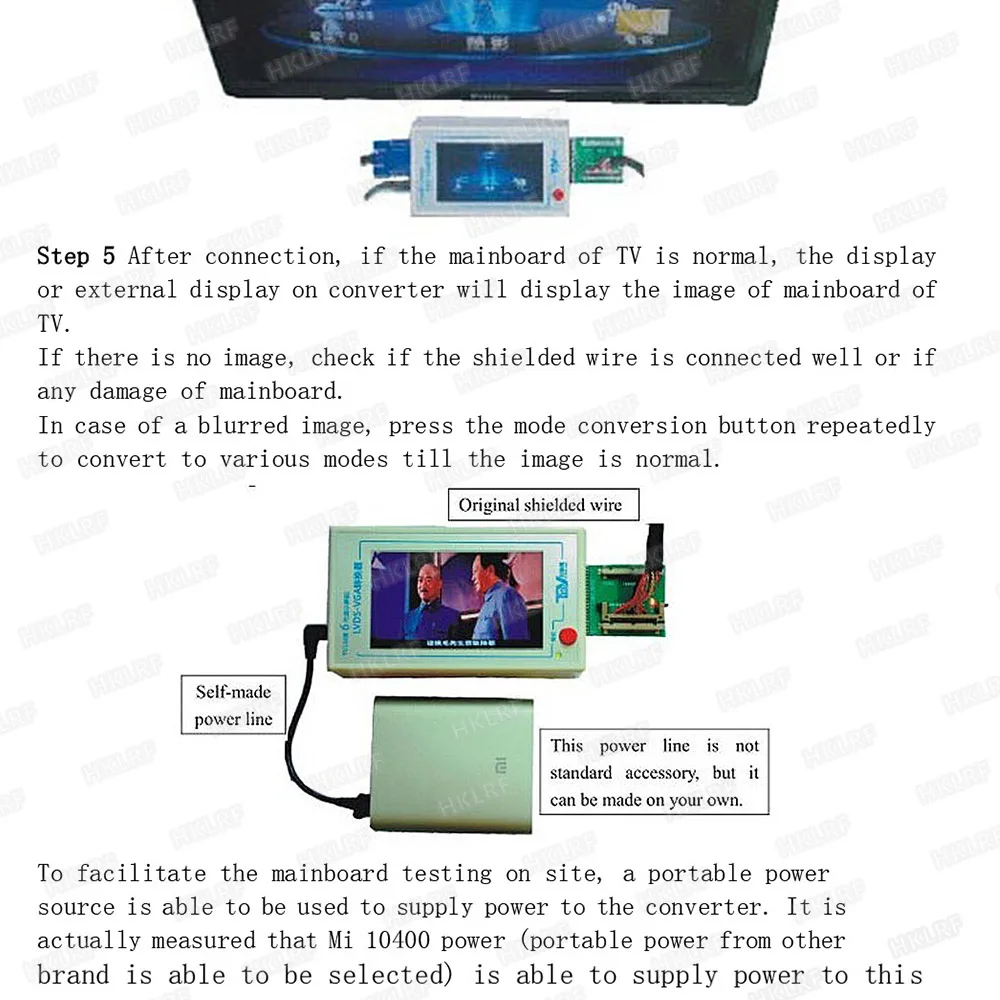

Для тестирования материнской платы, чем 32 LVDS сигналов, поставляется с дисплеем. После того, как хост сначала включил питание, а затем используйте оригинальную линию экрана машины, затем соответствующий адаптер пластины, в случае короткого замыкания платы не дали плате адаптер питания пластины, И затем вставляется в адаптер пластины конвертера на хосте, На этот раз вы сможете разместить на дисплее изображение выходной платы.
I. Характеристики данной конверсионной платы

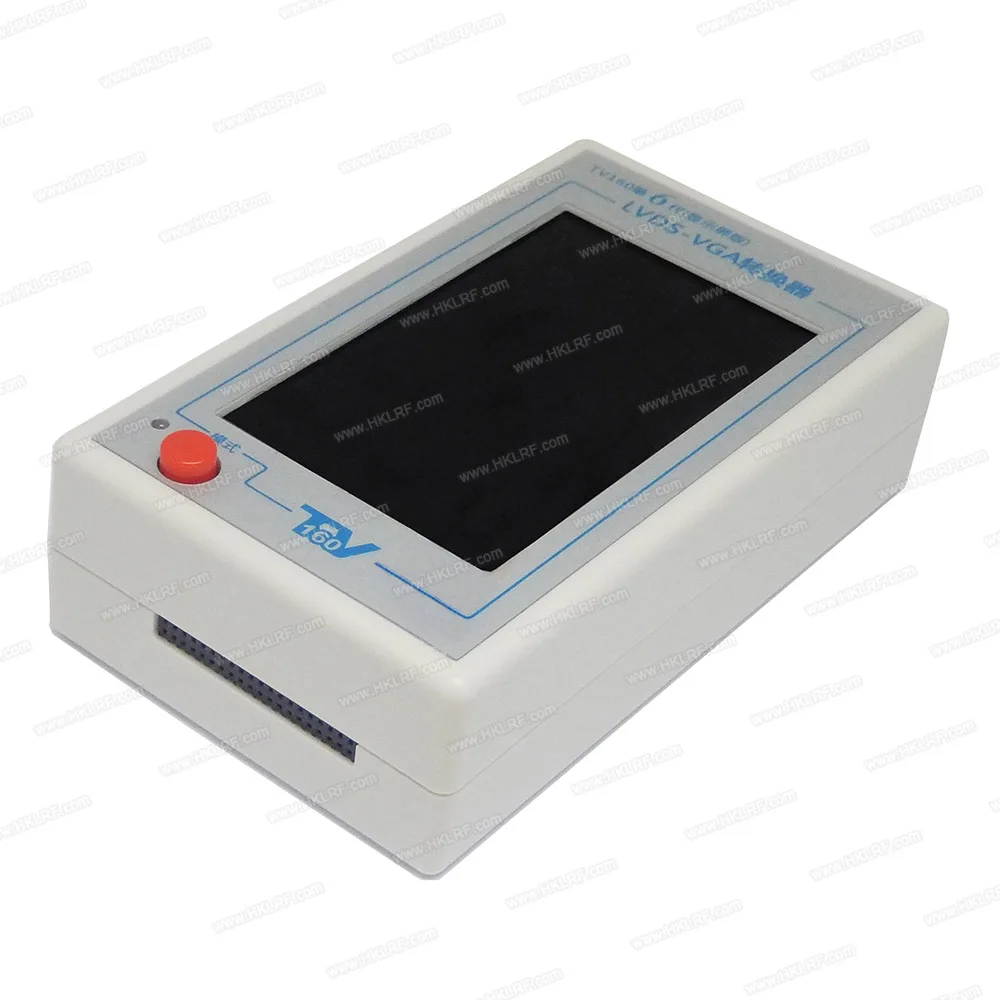

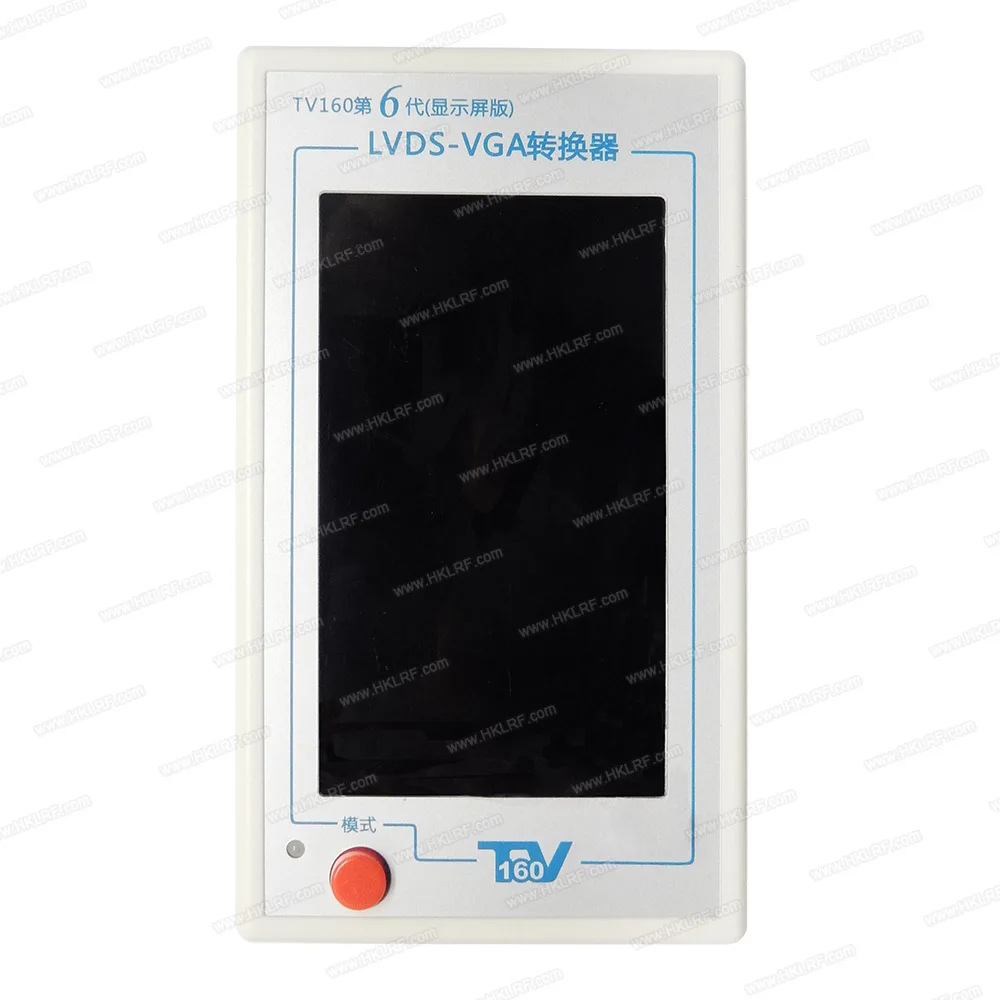

1. Оснащен экраном 4,3 ", он может отображать LVDS изображение непосредственно с

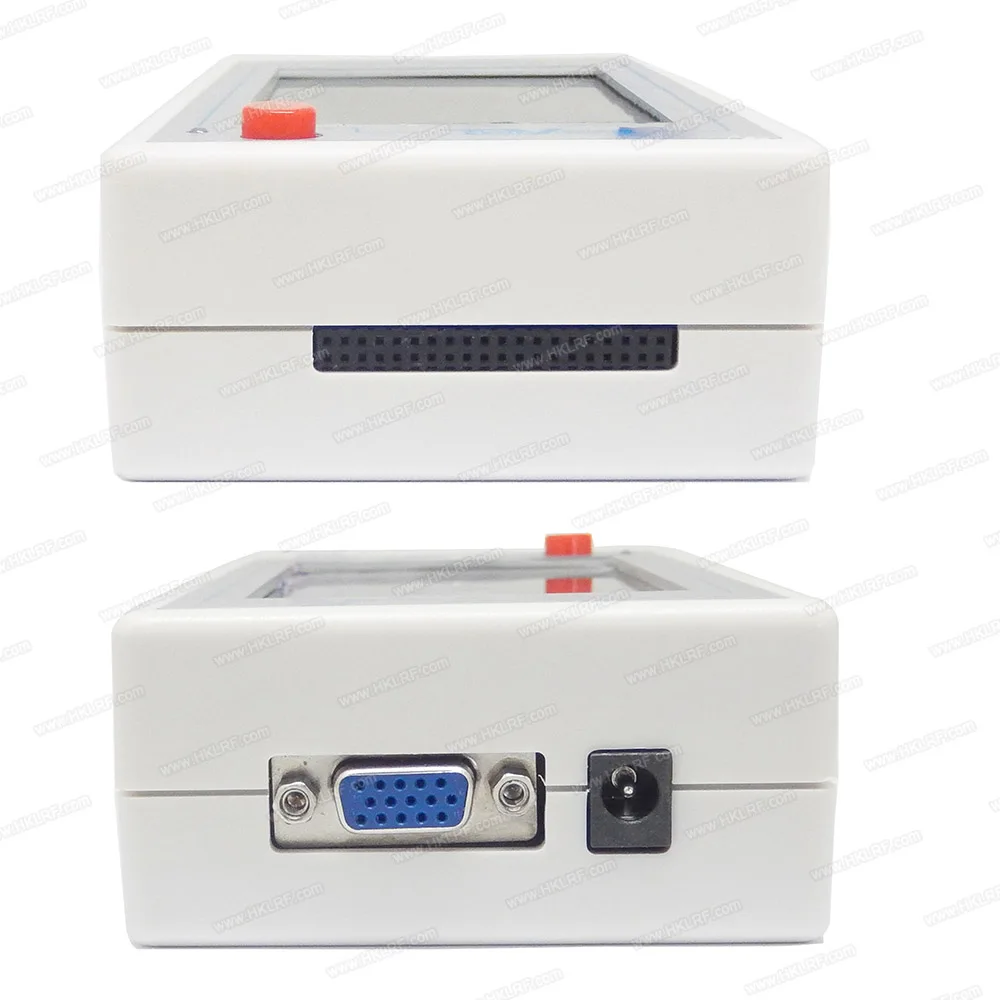

Материнская плата, Поддержка внешнего VGA.

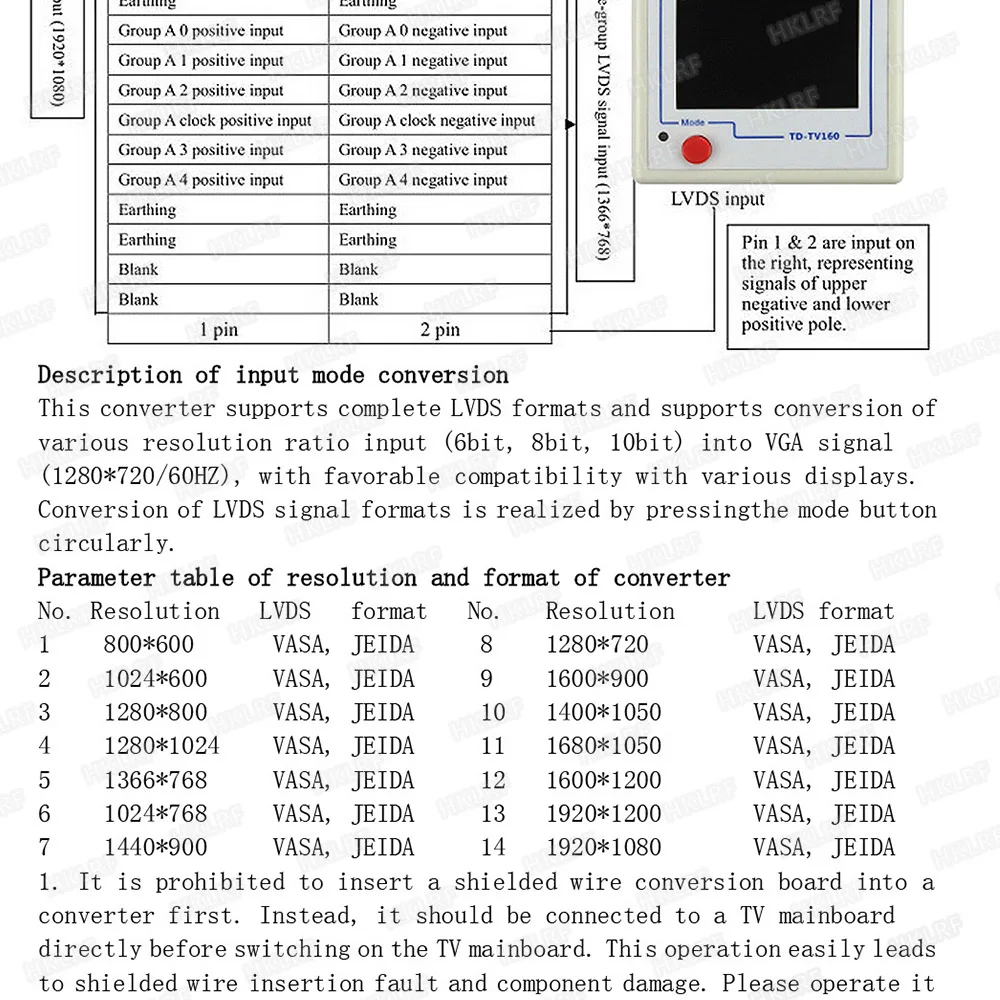

2. Он поддерживает Сигнал LVDS с различными коэффициентами разрешения (60 Гц, 120 Гц и 240 Гц) одного или
Двойной экранированный провод.
3. Он выдает равномерный сигнал VGA (1280*720/60 Гц), который может быть подключен к различным
Дисплей, поддержка CRT, жидкокристаллический и ТВ-дисплей (благоприятная Совместимость).

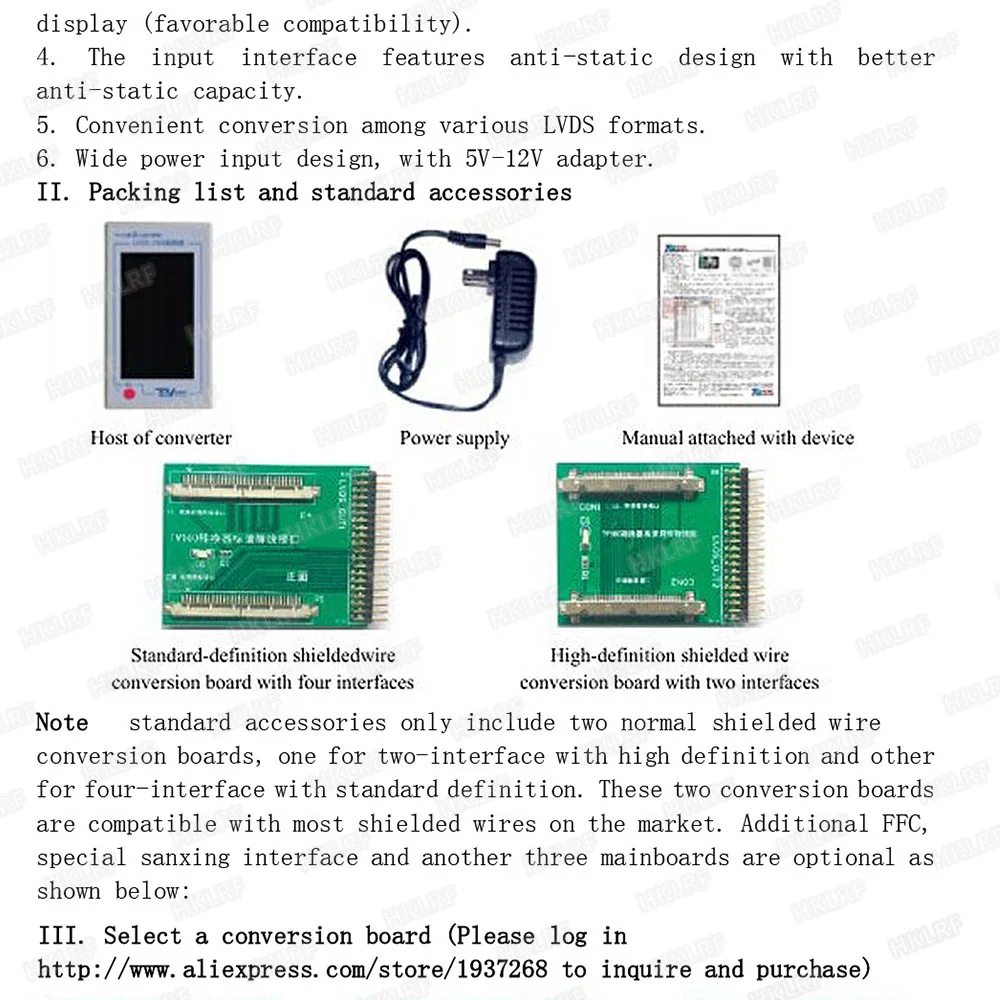

4. Входной интерфейс имеет антистатический дизайн с лучшей антистатической емкостью.

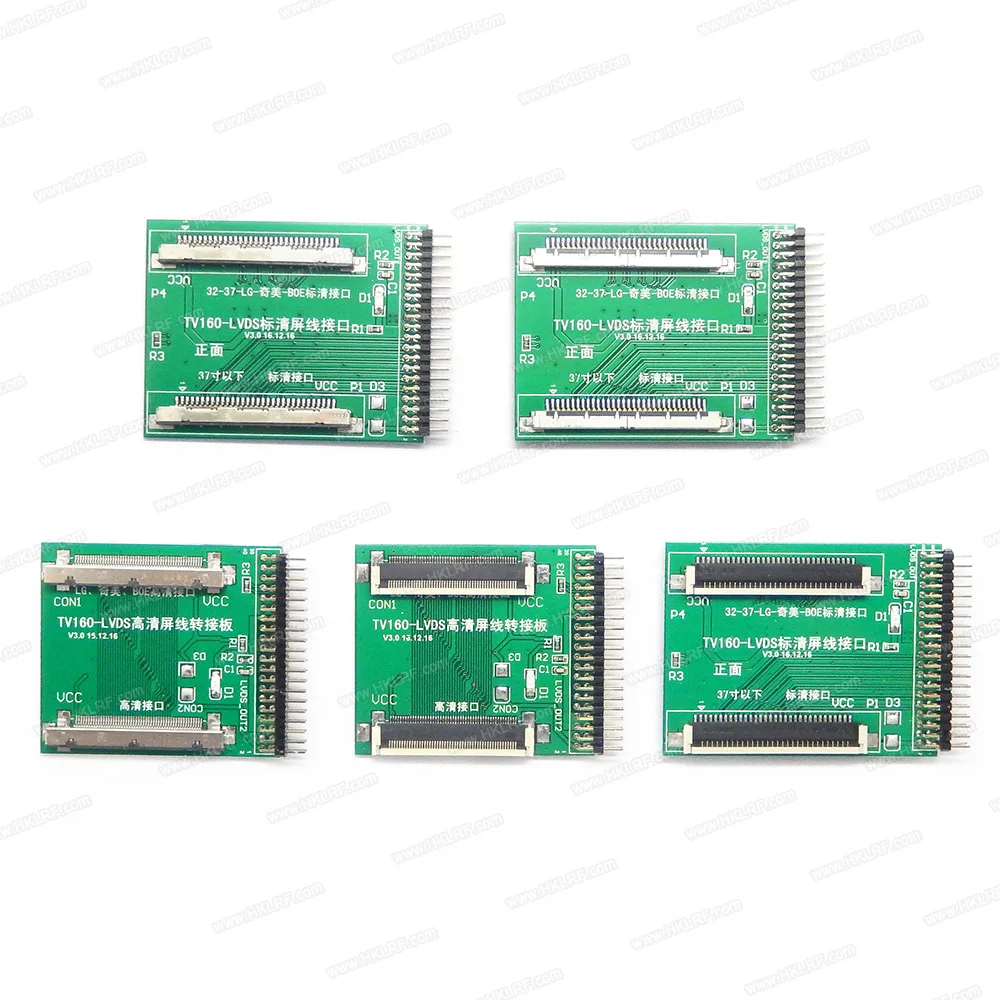

5. Удобное преобразование между различными форматами LVDS.
6. Широкий входной мощности, с адаптером 5V-12V.
