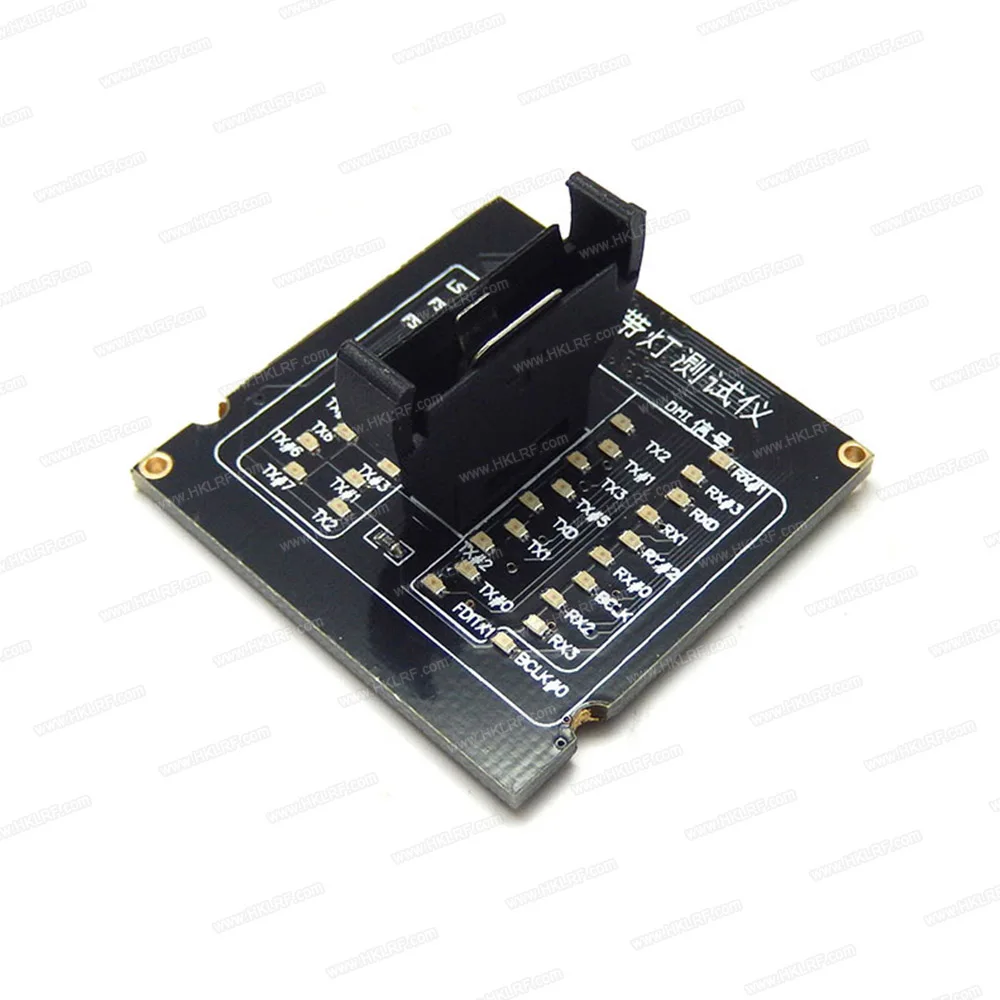

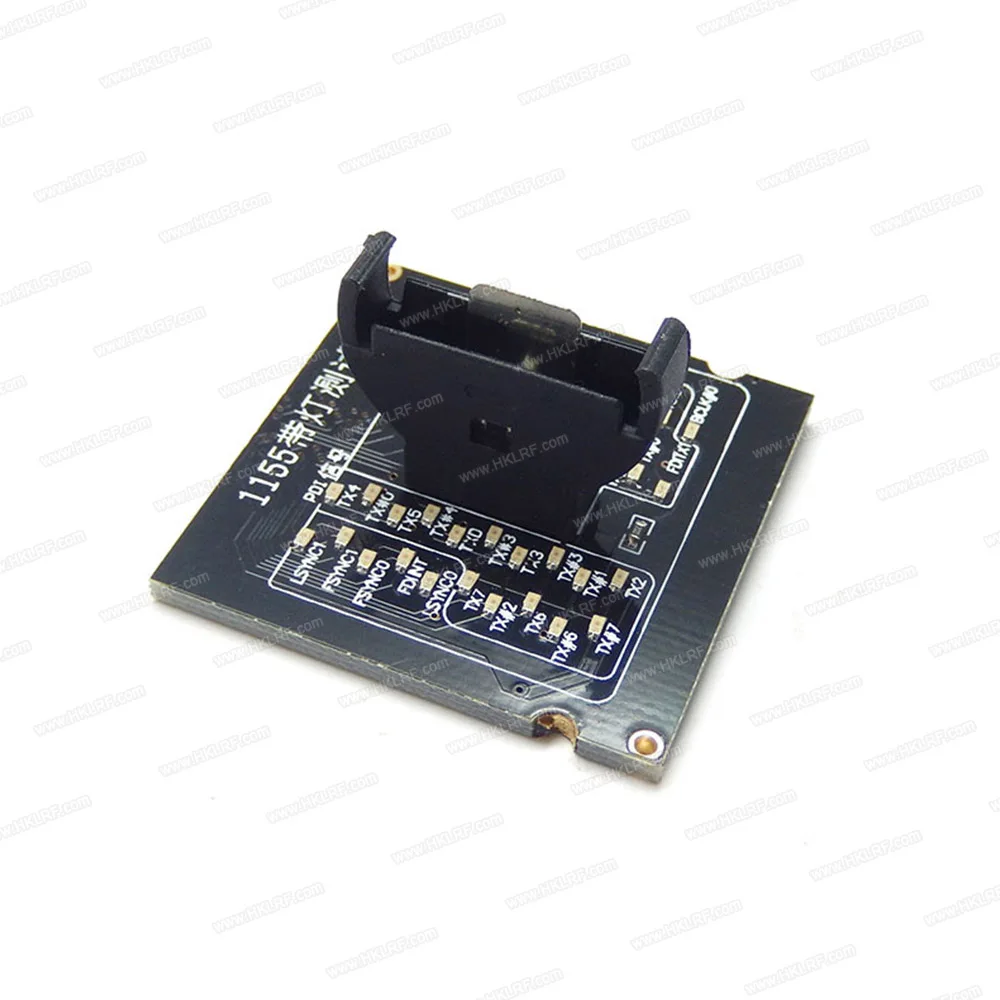

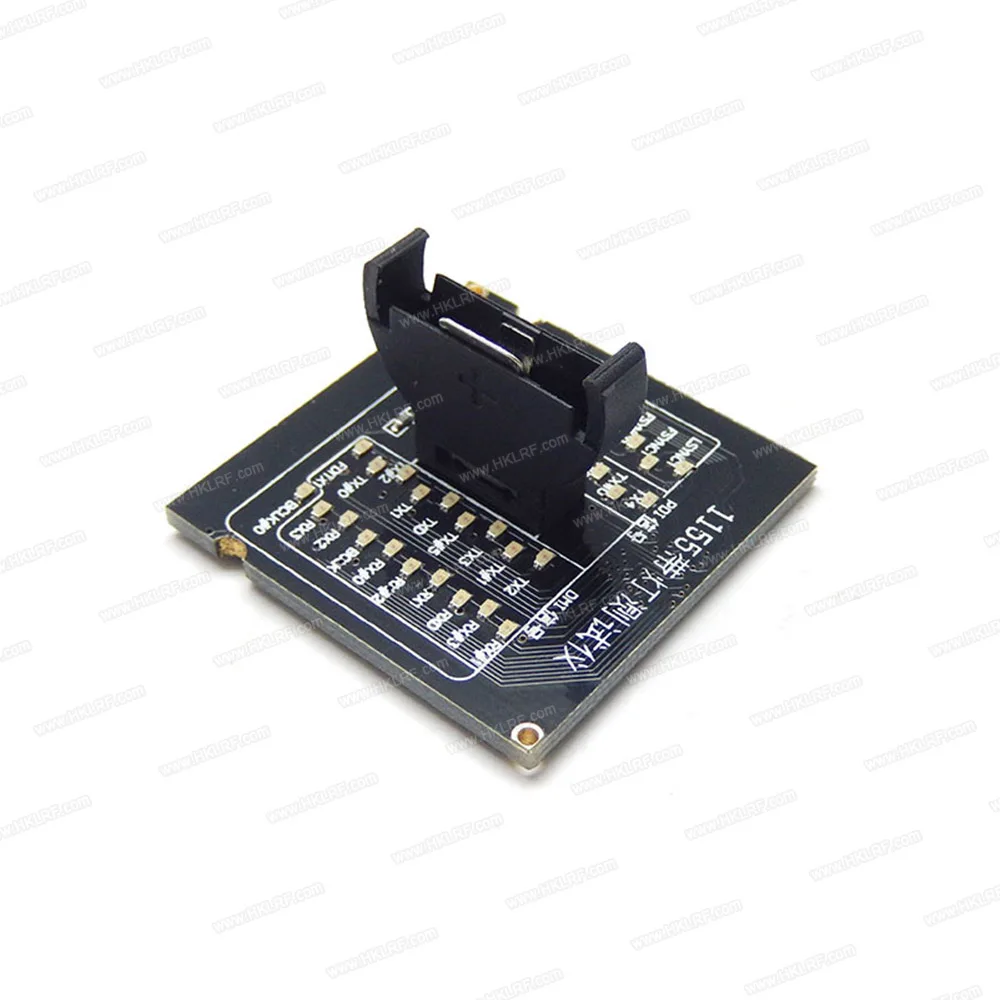

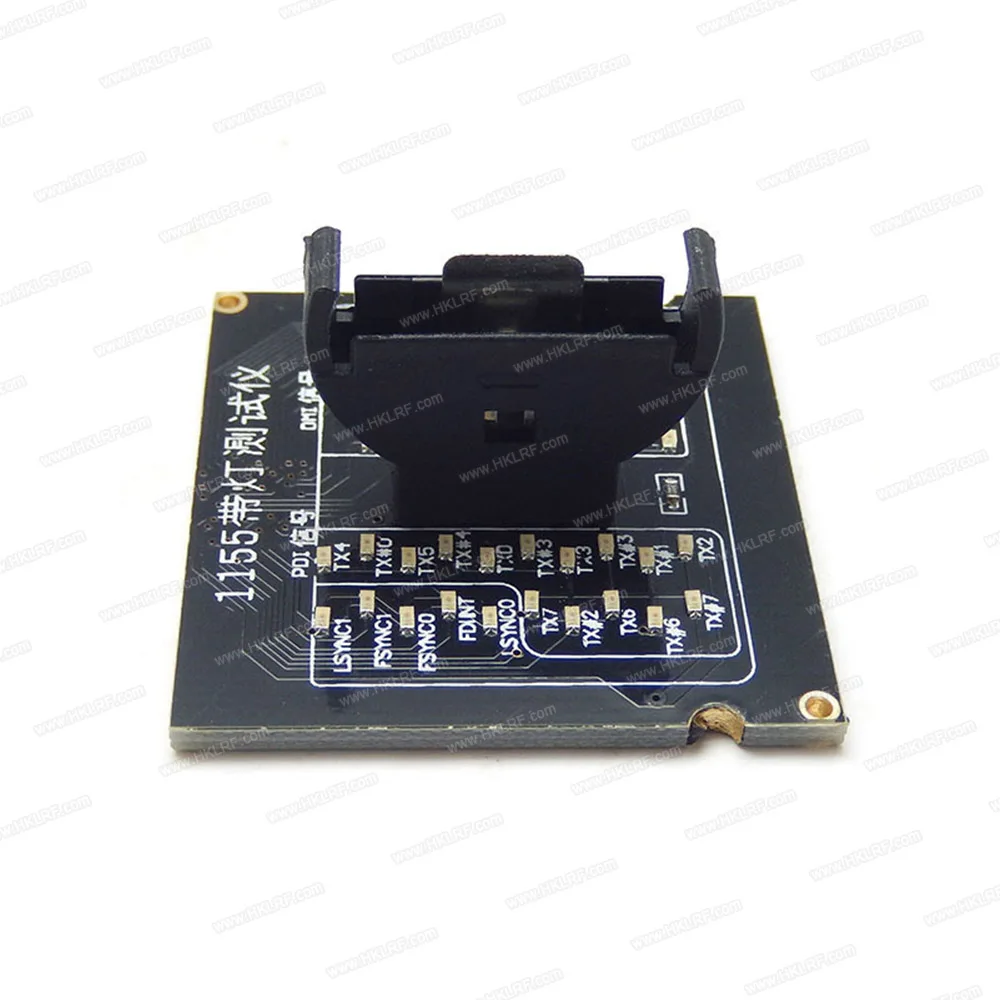

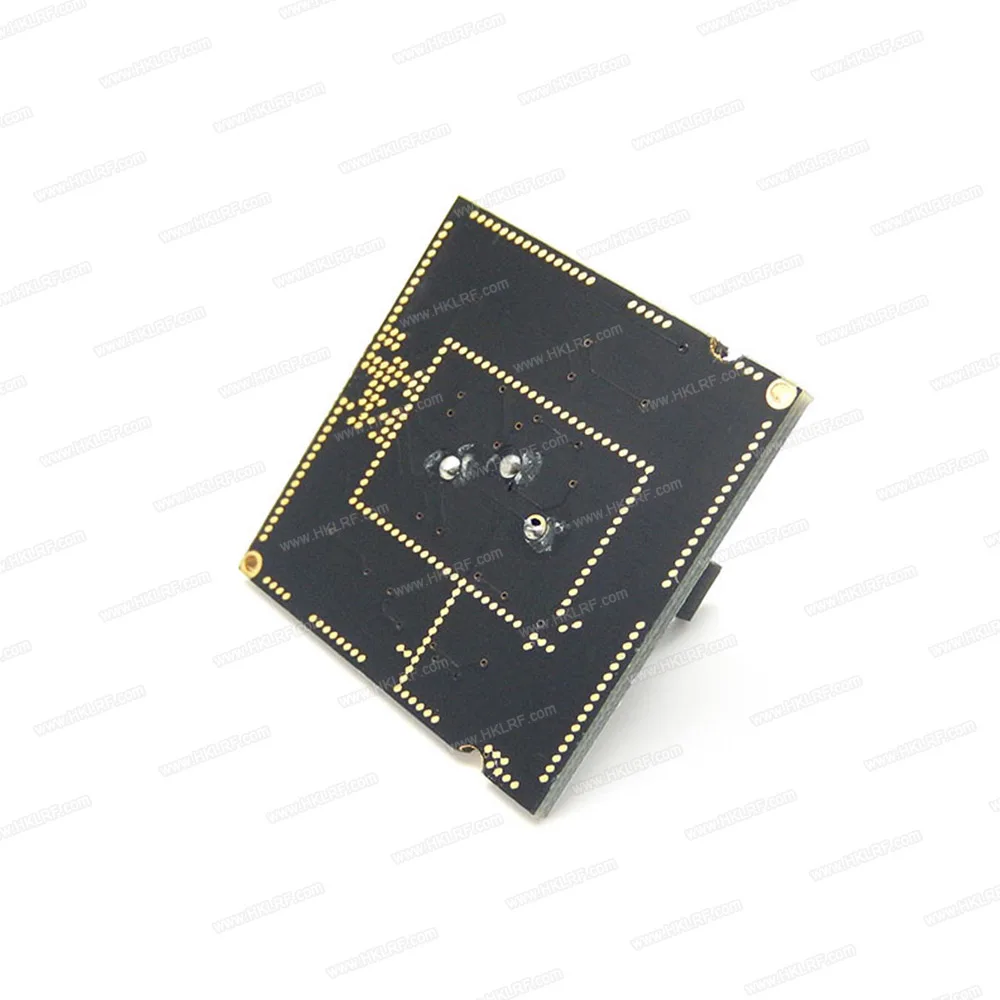

1155 фиктивная плата загрузки CPU Socket Test 1155 настольная материнская плата CPU Test Card

Введение в CPU:

Новый 14-нм процессор SKYlake будет использовать интерфейс LGA 1151, то есть 1151 контактов на задней панели процессора. Broadwell.Haswell-интерфейс LGA 1150 по сравнению с предыдущими broadwell. Haswell-это мост Ivy, а Svandy Bvridge-интерфейс LGA1155.

Ознакомление с тестером:

Тестер лампы с 1151 используется для проверки открытия и короткого замыкания сигнала шины между сиденьем ЦП основной платы и Северным мостом. Это необходимый инструмент для ремонта и отладки материнской платы компьютера путем замены традиционного ручного метода измерения мультиметром с помощью метода светящейся трубки инструкции, чтобы предотвратить повреждение процессора во время обслуживания или отладки.

Использование:

1, 1151 тестер в слоте CPU и нажмите вниз на крышку процессора (обратите внимание, что материнская плата не электрифицируется), с 2032 3 в иглы ряда батареи на тестере, проверьте все сигнальные лампы DMI, эти сигналы подключены к чипсетам northbridge, например, свет не яркий, Затем эти сигналы имеют короткое замыкание, открытый может встряхнуть CPU сжимающий бар, с помощью мультиметра, чтобы дополнительно определить точку сбоя.

2. Когда вышеуказанные шаги являются нормальными, установите загрузку процессора с такими же шагами, начните работу основной платы и протестируйте различное напряжение и сигналы часов с помощью осциллографа.

Примечания:

1. Тестер 1151 тестируется без включения основной платы. При использовании тестера 1151 аккумулятор прислонен к сливному штифту, тестовая лампа не включена, это могут быть положительные и отрицательные клеммы, связанные с реверсом. Пожалуйста, выберите положительные и отрицательные клеммы аккумулятора.

2. После нескольких раз использования, свет тестера становится тусклым, потому что напряжения Батареи тестовой лампы не достаточно, пожалуйста, замените батарею самостоятельно.

3. Различные сигналы тестера, такие как напряжение питания ЦП, могут отображать различные сигналы из-за разного дизайна материнской платы различных производителей и различных чипсета. Пожалуйста, используйте одну и ту же материнскую плату для сравнения и определения неисправности.

Примечание:

Из-за воздушной почты не может отправить кнопочный аккумулятор (CR2032, 3,2 в), поэтому мы не будем отправлять кнопочный аккумулятор, пожалуйста, вы покупаете в вашем родном городе. Большое спасибо!


Пакет включает в себя:

1 * тестер (без руководства на английском языке)
