Источник генератора сигналов частотомер ttl wave DDS full CNC двухканальный функция 12

Моднявка = ckeditor Один, Краткое введение прибора MHS-3200A серии инструментов используют масштабную интегрированную схему FPGA и высокоскоростной микропроцессор MCU, Внутренняя схема принимает технологию поверхностного монтажа, значительно улучшая анти-помехи и срок службы прибора. ЖК-экран LC1602 используется в интерфейсе дисплея, который делится на две линии. В верхней части показана Текущая частота, в нижней-другие переменные параметры или функции, и гибко устанавливается клавиша поворота страницы, что значительно повышает работоспособность. Этот инструмент имеет большие преимущества в генерации сигнала, сканировании сигналов, измерении параметров и применении. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий, обучения и научных исследований. Два, Описание модели этой серии инструментов делится на четыре модели, основное отличие заключается в том, что максимальная частота выходной синусоидальной волны отличается, вводится следующим образом: Частота синусоидальной волны MHS-3200-06M 6 МГц. Частота синусоидальной волны MHS-3200-12M 12 МГц. Частота синусоидальной волны MHS-3200-20M 20 МГц. Частота синусоидальной волны MHS-3200-25M 25 МГц. Три приборов характеристики 1, используя технологию прямого цифровой синтез (DDS), FPGA дизайн, Ультра низкое энергопотребление; 2, двухканальный выход, может работать синхронно, разница в фазе может быть скорректирована; 3, Линейная развертка и логарифмическая функция развертки до 500 секунд. 4. Он имеет синусоидальную волну, треугольную волну, квадратную волну, восходящая Форма волны пила, Нисходящая Форма волны пила и импульсная волна с регулируемым циклом работы. 5 в общей сложности 10 наборов M0 ~ M9 хранения параметров биты, автоматически включается в M0 данных. 6, ниже 12 МГц, максимальная амплитуда может достигать 15Vp-p, более 12 МГц, с максимальным диапазоном 8Vp-p. 7. Встроенный в точности-20 дб аттенюатор с минимальным амплитудным разрешением 1 мВ; 8. Функция смещения постоянного тока с-120% ~ + 120%. 9, коэффициент нагрузки импульсной волны регулируется до 0.1% точно. 10, выходной сигнал от транзисторно-транзисторных логических схем с 4 каналами с переменной разницей фазы; 11, с Измерение частоты, измерение цикла, положительный и отрицательный импульс измерения ширины, измерение скважности, и счетные функции; 12, четыре зубчатые ворота могут быть выбраны для достижения баланса между скоростью и точностью. 13, все параметры могут быть откалиброваны внутренними программ. 14. Мощная функция связи и полностью открытый протокол связи делают две разработки очень простыми. 15. После подключения к ПК можно использовать для управления прибором. 16. Этот тип машины может быть оснащен модулем питания, так что выходная амплитуда сигнала достигает 30Vpp, максимальный выходной ток достигает 1А; Четыре, технические показатели четырех и MHS-3200A серий 1, основные характеристики Частотный диапазон синусоида нормальный режим: MHS-3200-12M: 0 Гц ~ 12 МГц; Квадратная волна: 0 Гц ~ 6 МГц Треугольная волна: 0 Гц ~ 6 МГц Форма волны пила: 0Hz ~ 6 mhzt TL цифровая сигнальная волна: 0 Гц ~ 6 МГц Выходная Модуляция: частотное сканирование Типы сигналов: Синусоидальная волна, Клык Бо, треугольная волна, подъемная Форма волны пила, ttl цифровая сигнальная волна. Длина волны: 1024 точек Частота дискретизации: 200MSa/s Амплитудное разрешение формы волны: 8 бит Минимальное разрешение частоты: 10 МГц Погрешность частоты: ± 5× 10-6 Стабильность частоты: ± 1× 10-6 Диапазон: (пик до пика) 15mVp-p ~ 15Vp-p (ниже 12 МГц); 15mVp-p ~ 8Vp-p (выше 12 МГц) Выходное сопротивление: 50Ω ± 10% Амплитудное Разрешение: 1mVp-p (-20 дБ затухание); 10mVp-p (без затухания). Стабильность амплитуды: ± 0.5% (каждые 5 часов). Погрешность амплитуды составляет ± 1% + 10 мВ (частота 1 кГц, 15Vp-p). Диапазон смещения: от-1 до 20% до + 120% (соотношение напряжения смещения и амплитуды сигнала). Офсетная печать Разрешение: 1% Фазовый диапазон: 0 ~ 359 ° Разрешение фазы: 1 ° (2) Синусоидальная волна Гармоническая офсетная система: 40dBc (<1 МГц), 35dBc (1 МГц ~ 20 МГц) Искажения: <0.8% (20 Гц ~ 20 кГц). (3) Fang Bo Время подъема: ≤ 20ns Перегрузка ≤ 10% Диапазон регулировки рабочего цикла: 0% ~ 99.9% (4) ttl Время подъема: ≤ 20ns Низкий уровень: <0,3 в Высокий уровень: 1 ~ 7,5 в (5) сканирования Режим сканирования: линейное сканирование, логарифмическое сканирование. Время сканирования: 1 S ~ 500 S Диапазон сканирования: определяется параметрами развертки. (6) функциональное измерение внешней частоты Диапазон замера ворота-время = 10S0. 1HZ-60MHZGATE-TIME = 1S1HZ-60MHZGATE-TIME = 0.1S110HZ-60MHZGATE-TIME = 0.0s100hz-60 MHZ Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p Диапазон подсчета: 0 ~ 4294967295 Подсчитывая режим: Инструкция по эксплуатации Измерение положительного и отрицательный импульс ширина: 10ns разрешение и максимальная измеряемая 10 s Измерение цикла: 20ns разрешение, максимальная измеряемая 20 s Измерение рабочего цикла: разрешение 0.1%, диапазон измерения 0.1% ~ 99.9% Выбор источника: 1. Ext. IN input (сигнал переменного тока), 2. TTL_IN input (цифровой сигнал). (7) для хранения Количество: 10 Расположение: M0 для M9 (8) интерфейс Режим интерфейса: Использование USB для поворота последовательного интерфейса. Связь скорость: 57600bps Протокол связи: используя режим командной линии, соглашение является открытым. Источник питания: DC5V блок питания (9) Размер: длина × ширина × высота 180 × 190 × 71 мм (10) Вес: Одиночная Машина 546 г

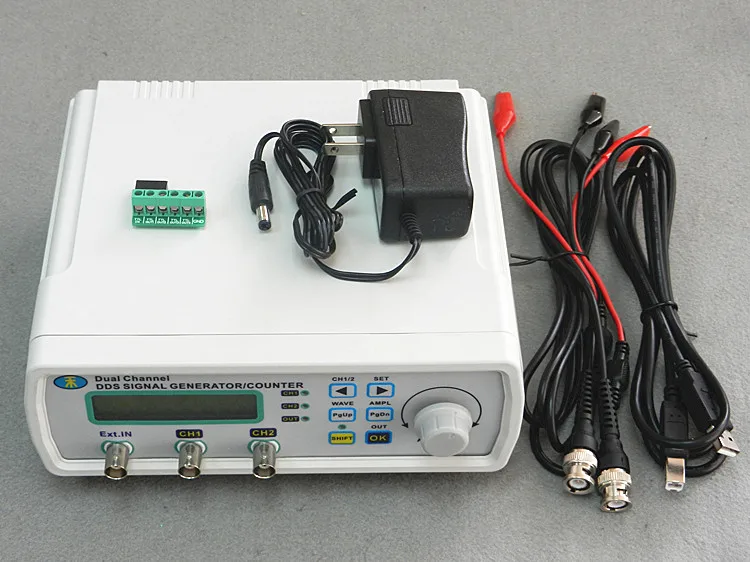

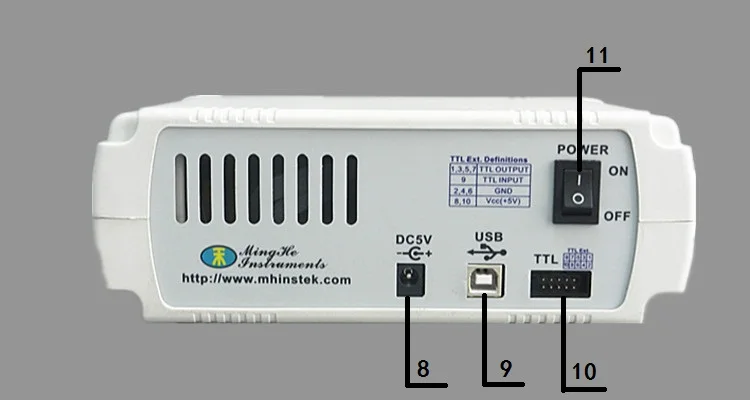

Этикетка Описание:
1, LCD1602 жидкокристаллический дисплей
2. Индикатор состояния лампы
3. Управление ключи
4, отрегулируйте кнопку
5, EXT. В входном интерфейсе
6, CH1 выходной интерфейс
7, CH2 выходной интерфейс

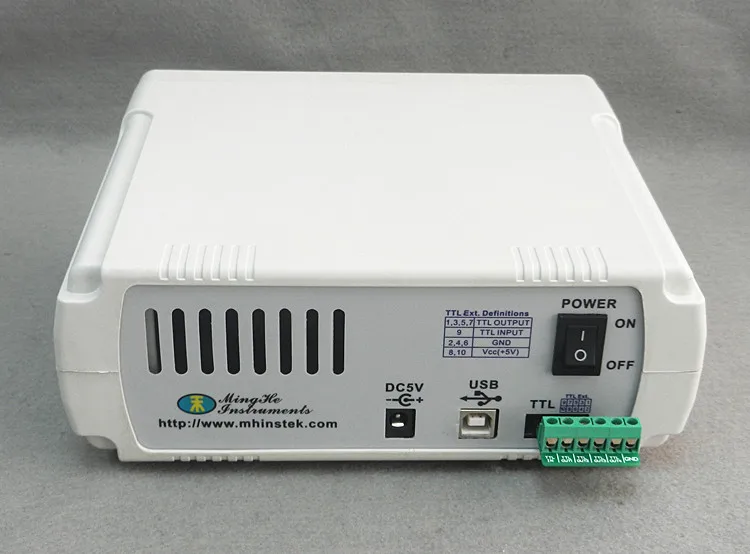

8, DV5V входной интерфейс питания
9, интерфейс связи USB
10, вход/выход TTL-10
11. Мощность переключатель
