3 фазный Многофункциональный измеритель мощности цифровой ЖК дисплей напряжения

Безуходный 3-х фазный мульти-Функция Мощность, цифровой прибор для измерения уровня ЖК-дисплей Дисплей энергии Напряжение измеритель тока с RS485 Связь Функция 12006053

Описание: Тип: многофункциональный Модель: ZM194-D9Y Диапазон измерений: 5A Точность: 0,5 Напряжение источника питания: AC/DC85 ~ 265V Панель Размер: 120X120mm/96x96mm/80x80mm/72x72mm Размер отверстия: 111x111mm/92x92mm/76x76mm/68x68mm

Технические параметры:

1. Точность измерения: • Сила тока: КЛАСС 0,5 Напряжение: КЛАСС 0,5 Активная мощность: КЛАСС 0,5 Реактивной мощности: КЛАСС 0,5 Мощность фактора: КЛАСС 0,5 Частота: +/-0,02 Гц Активная энергия: класс 0.5S/0,2 S Реактивная мощность: класс 1,0/2,0

2. Вход сигнала:

Способ подключения: трехфазный четырехпроводной или трехфазный трехпроводной Номинальное напряжение: 380 В переменного тока Номинальный ток: AC 5A Перегрузка: Напряжение: 1,2 раз (устойчивый); В 2 раза/1s (Мгновенная); Ток: 1,2 раз (устойчивый); В 10 раз/5S (мгновенно) Потребляемая мощность: напряжение: менее 1 ВА (на фазу); Ток: менее 0,4ва (на фазу) Сопротивление: напряжение: более 300 кОм ток: менее 20 м Ом Частота: 45 ~ 65 Гц

3. Вспомогательная мощность:

Рабочий диапазон: AC/DC 85V ~ 265V Потребляемая мощность: менее 4VA

4. Функциональный модуль:

Интерфейс связи: поддержка 1 канала связи s RS-485 протокол Modbus-RTU, скорость передачи данных: 1200 ~ 9600bps, по умолчанию: 2400bps Входное значение для переключения: Поддержка 4 входных петель переключения, сухое соединение(Необходимо подгонять, и стоимость дополнительная) Выходное значение переключения: поддержка 3 выходных петли реле, Емкость: 250 В/5А переменного тока, 30 В/5А постоянного тока(Необходимо подгонять, и стоимость дополнительная) Выход системы передач: поддержка 1 петли аналоговый выход: 0/4 ~ 20 мА или 0 ~ 5/10 в (Необходимо подгонять, и стоимость дополнительная) Выход импульса энергии: Поддержка 2 петли импульсного выхода энергии, постоянная: 8000imp/KWh(Kvarh)(Необходимо подгонять, и стоимость дополнительная)

5. Защита окружающей среды:

Рабочая среда: -10 ~ + 55 C Среда хранения: -25 ~ + 70 C Относительная влажность: менее 93%, отсутствие коррозионного газа Высота над уровнем моря: менее 2500 м

6. Безопасность:

Сопротивление изоляции: более 100 м Ом Напряжение переменного тока: AC2KV

7. Электромагнитная совместимость:

Электростатический Разряд: Класс 4 Электрический быстрый переходный импульсный поезд: класс 4 Всплеск (воздействие): класс 4

Особенности:

ЖК-цифровой дисплей, угол обзора, высокая яркость Легкая проводка, превосходные огнезащитные свойства, безопасность, охрана окружающей среды

Размеры:

Установка Размеры: AXB Размер отверстия: SxY Размер панели: LxH (единица измерения: мм)

Общая Размеры
L×h
Блока (мм) Экран подходит Размеры
A×b
Блока (мм) Размер отверстия
S×y
Блока (мм) Длина
(N)
Блока (мм) Глубина
(М)
Блока (мм) 120 × 120 110 × 110 111 × 111 93 78 96 × 96 91 × 91 92 × 92 93 78 80 × 80 75 × 75 76 × 76 93 78 72 × 72 67 × 67 68 × 68 93 78

1 х Многофункциональный цифровой измеритель мощности Руководство пользователя на английском языке-1 шт.

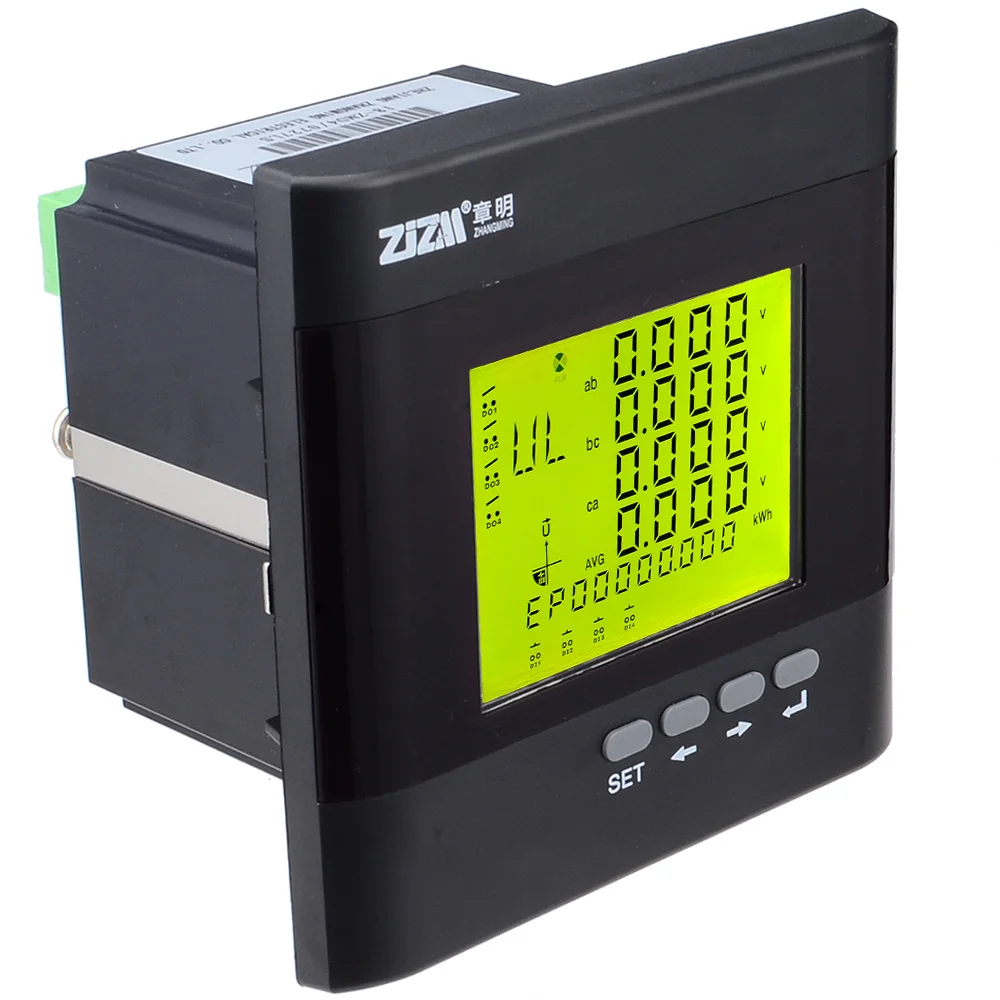

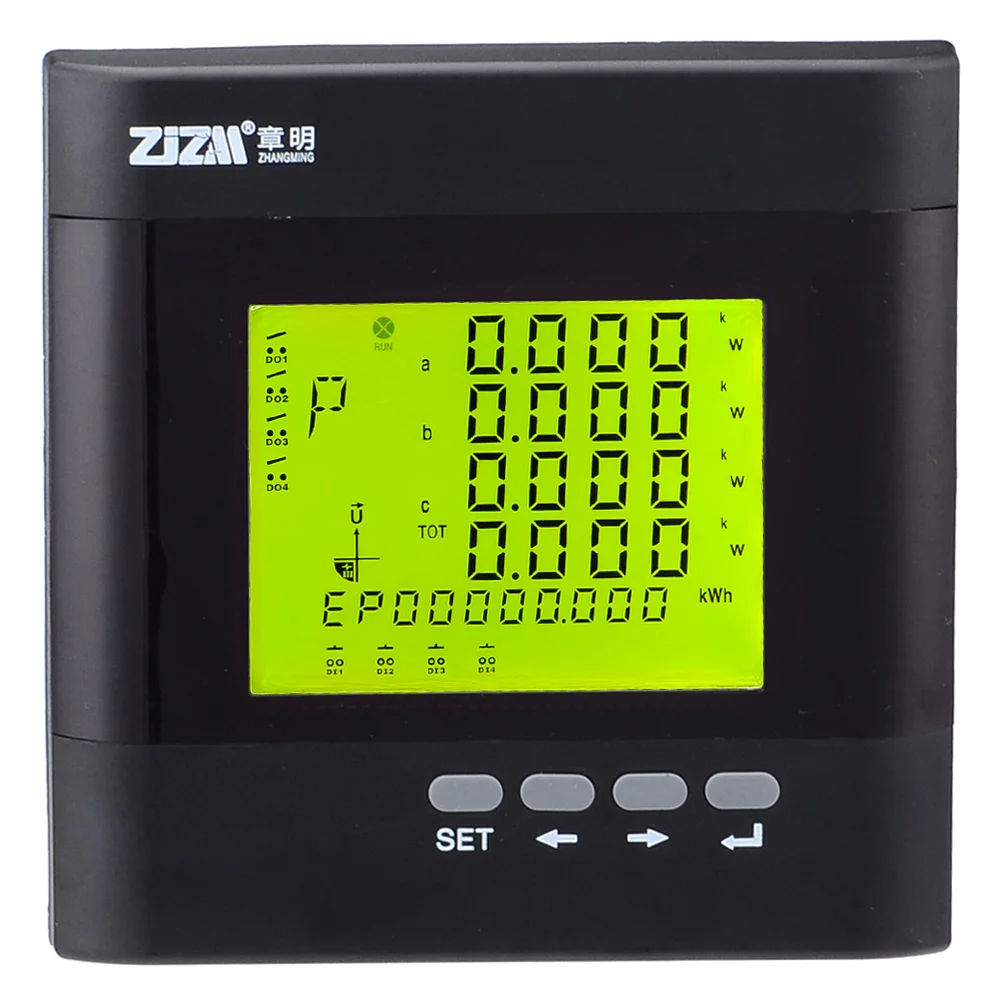

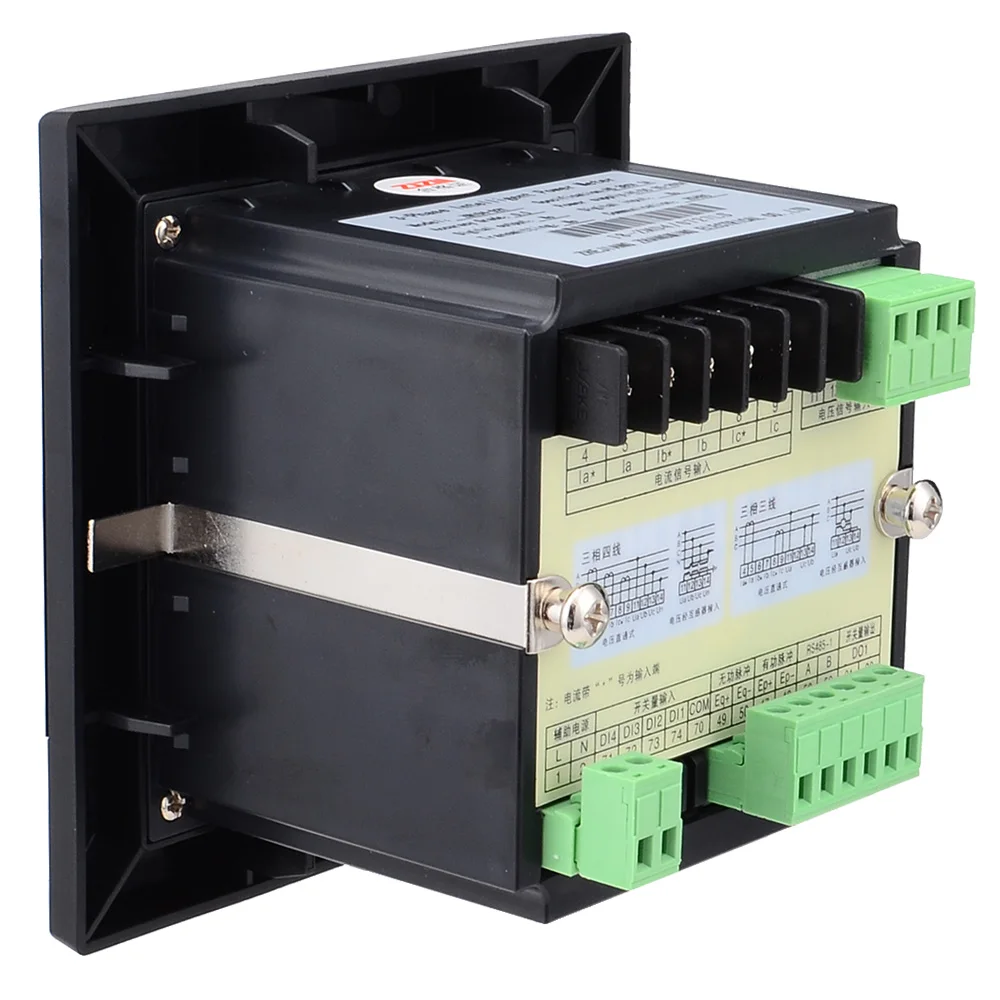

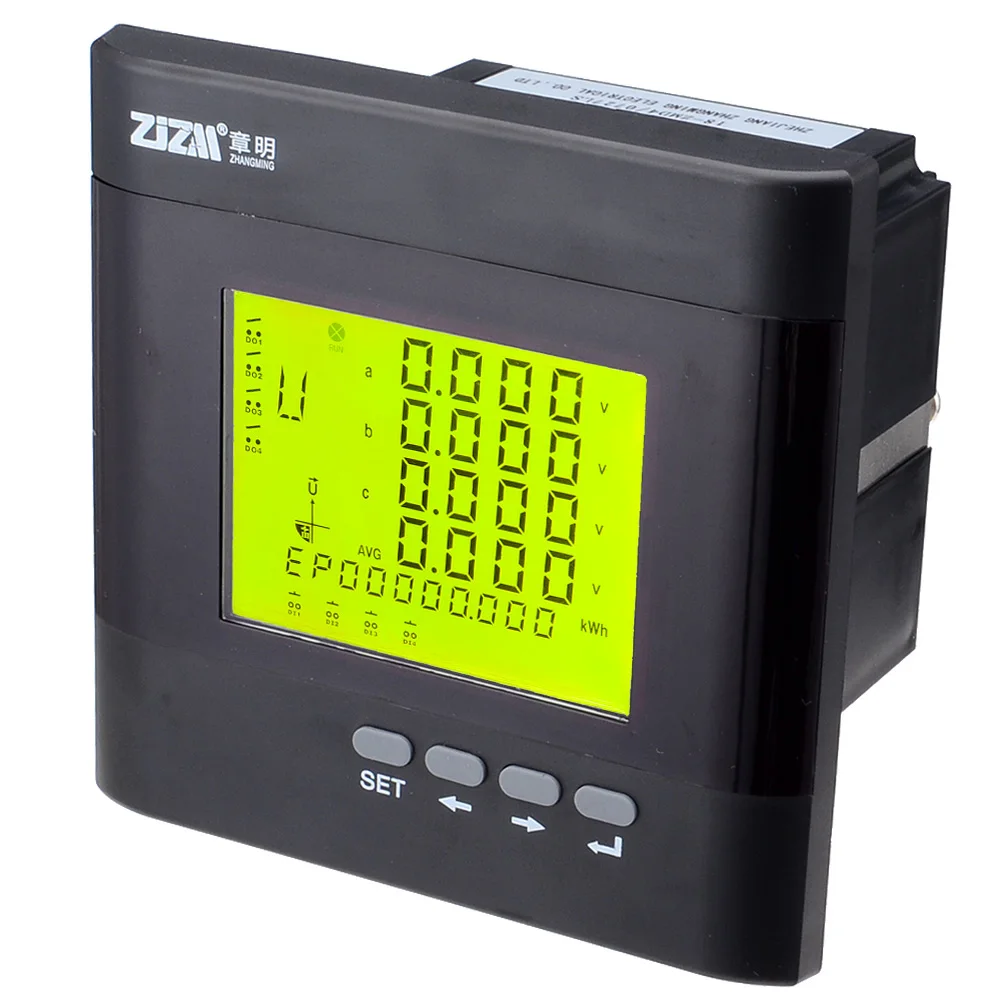

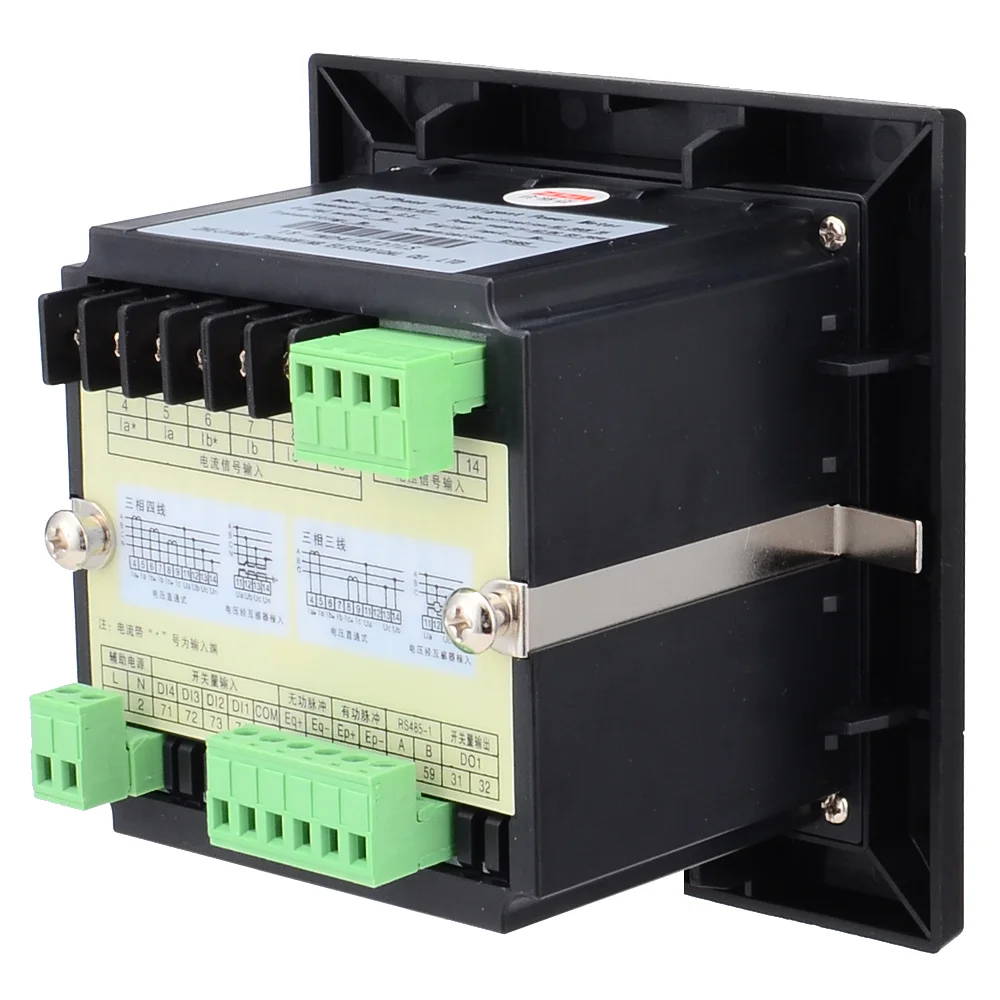

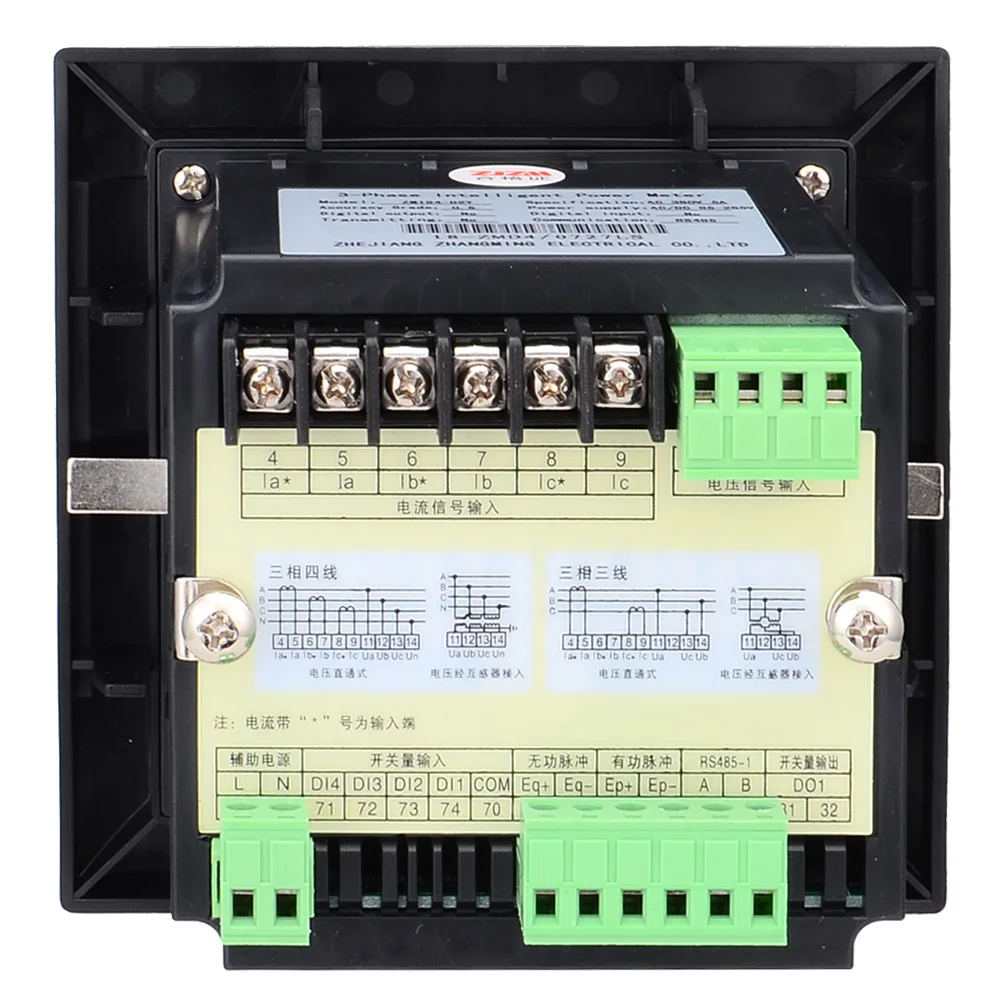

Черный изображение:

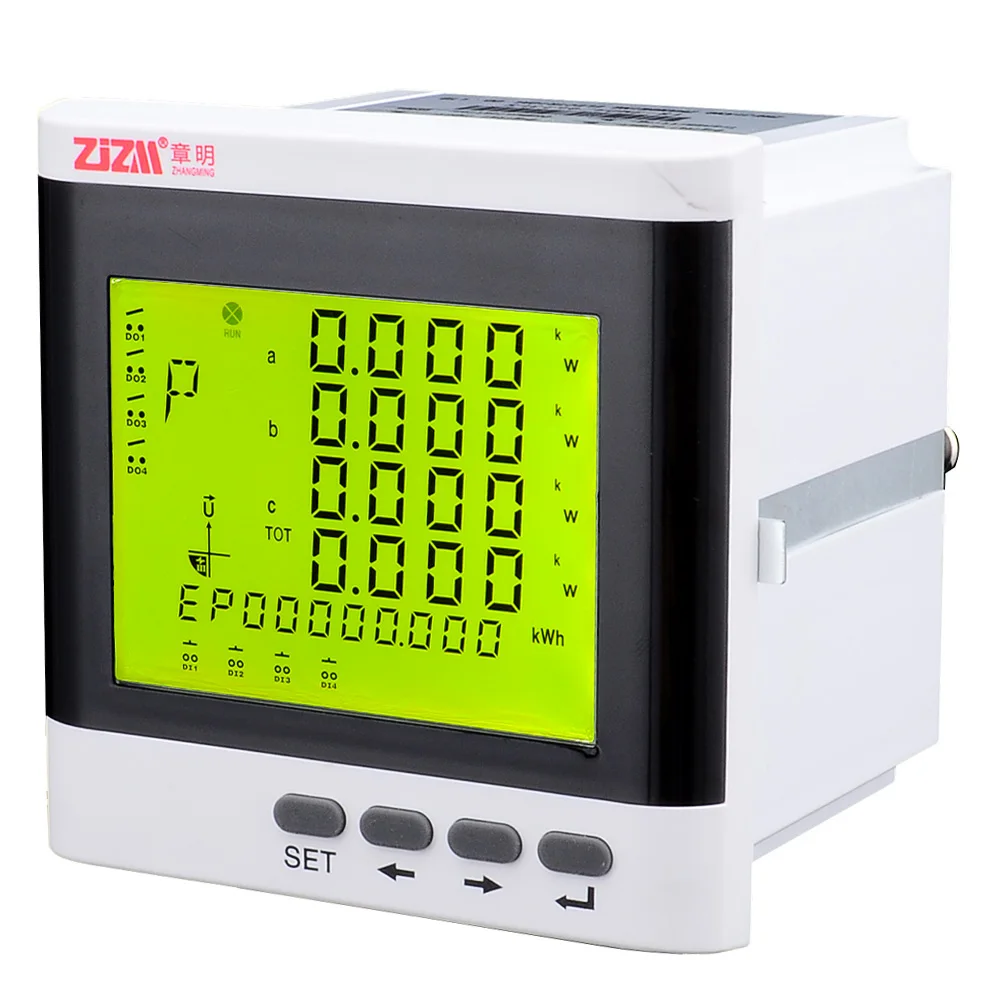

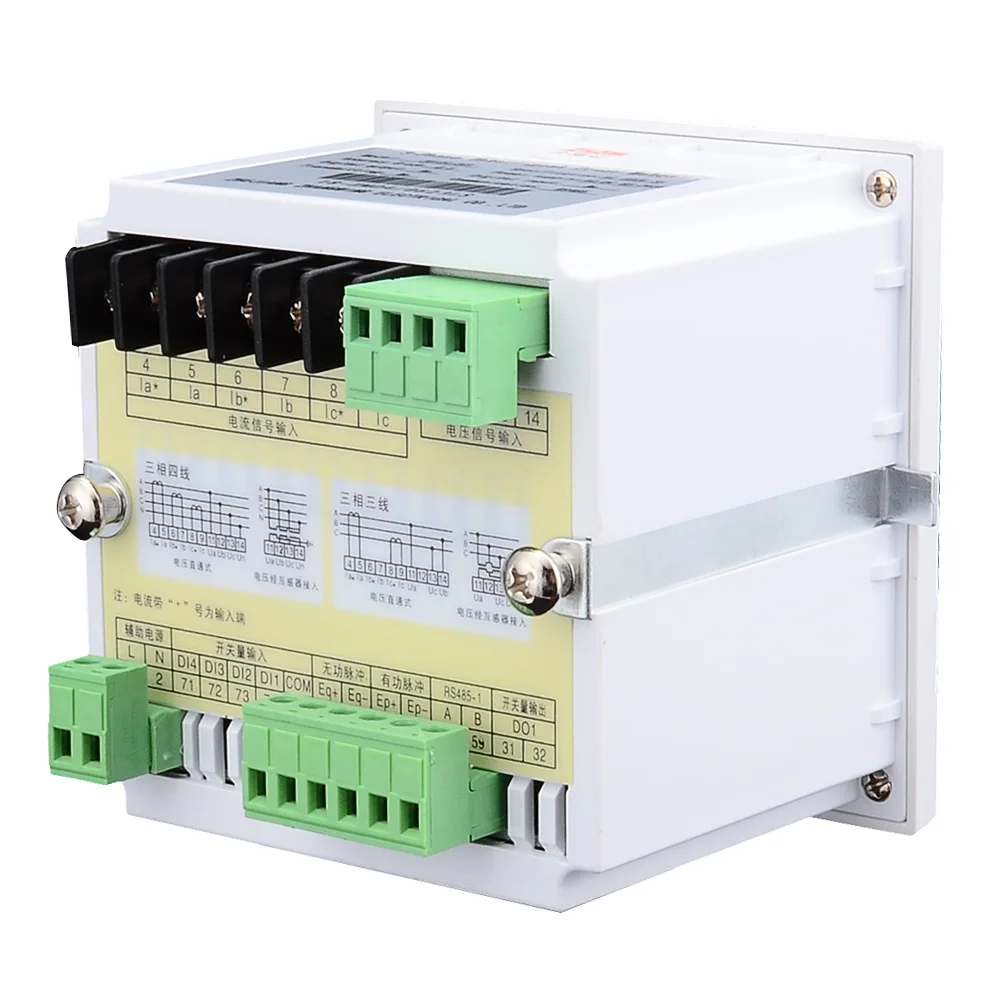

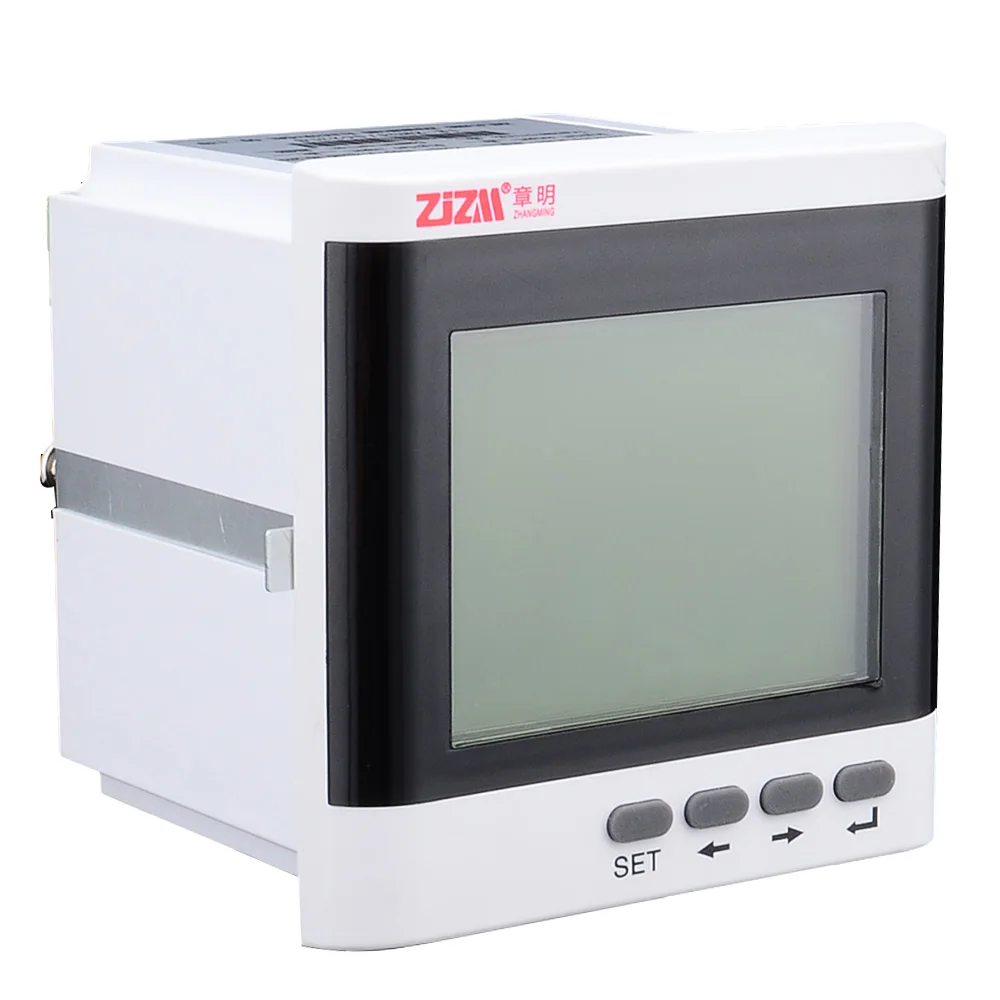

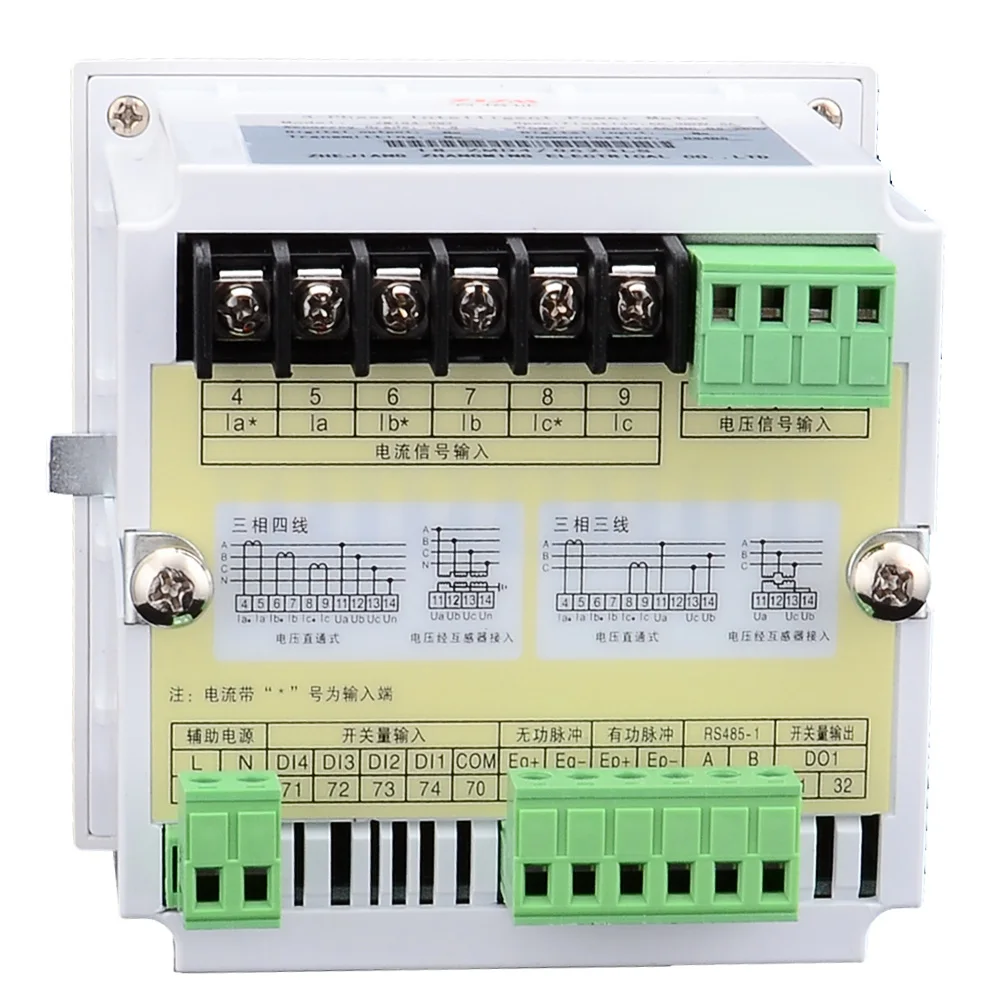

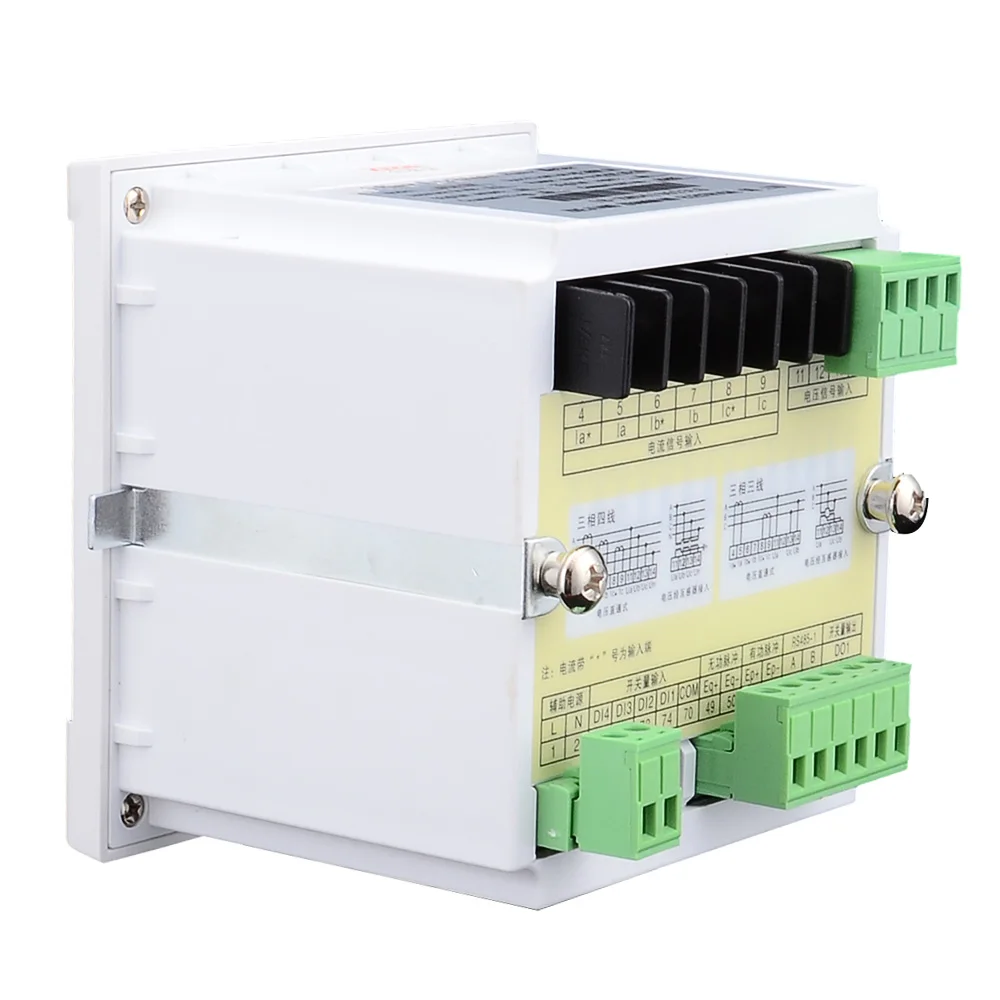

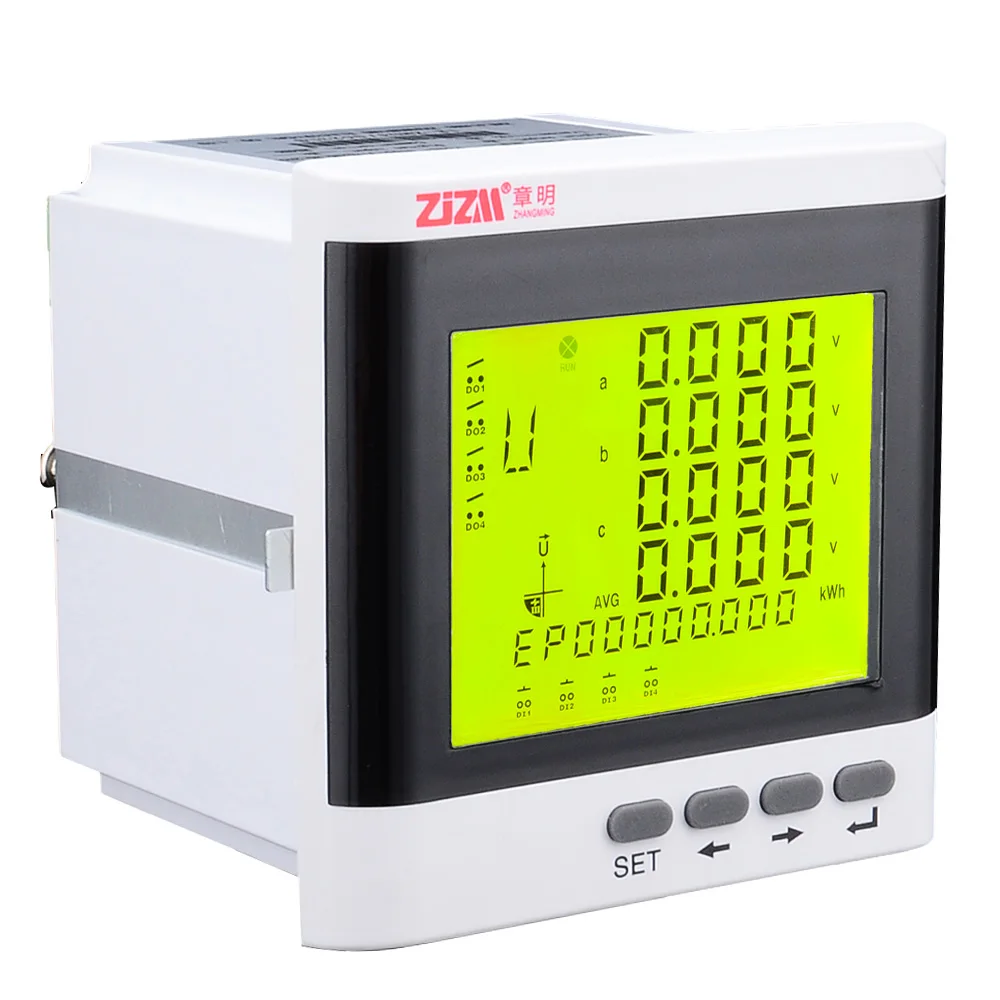

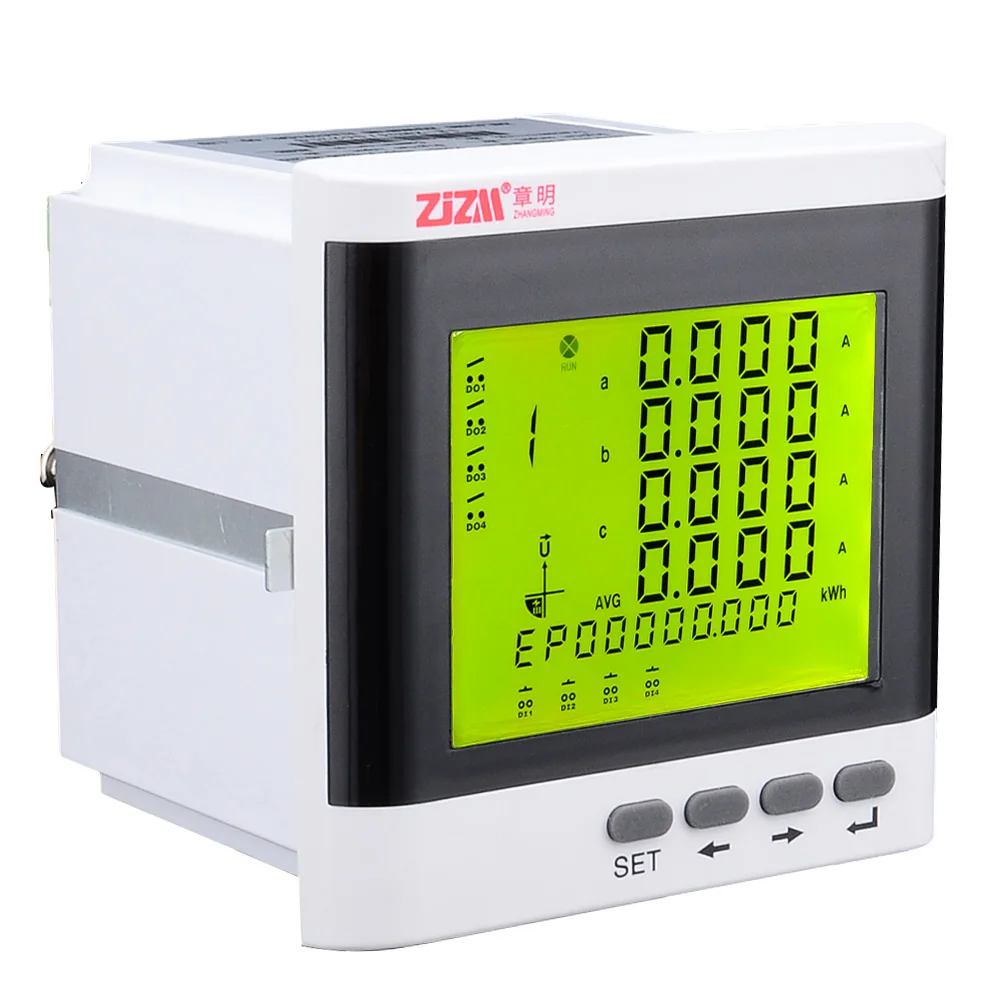

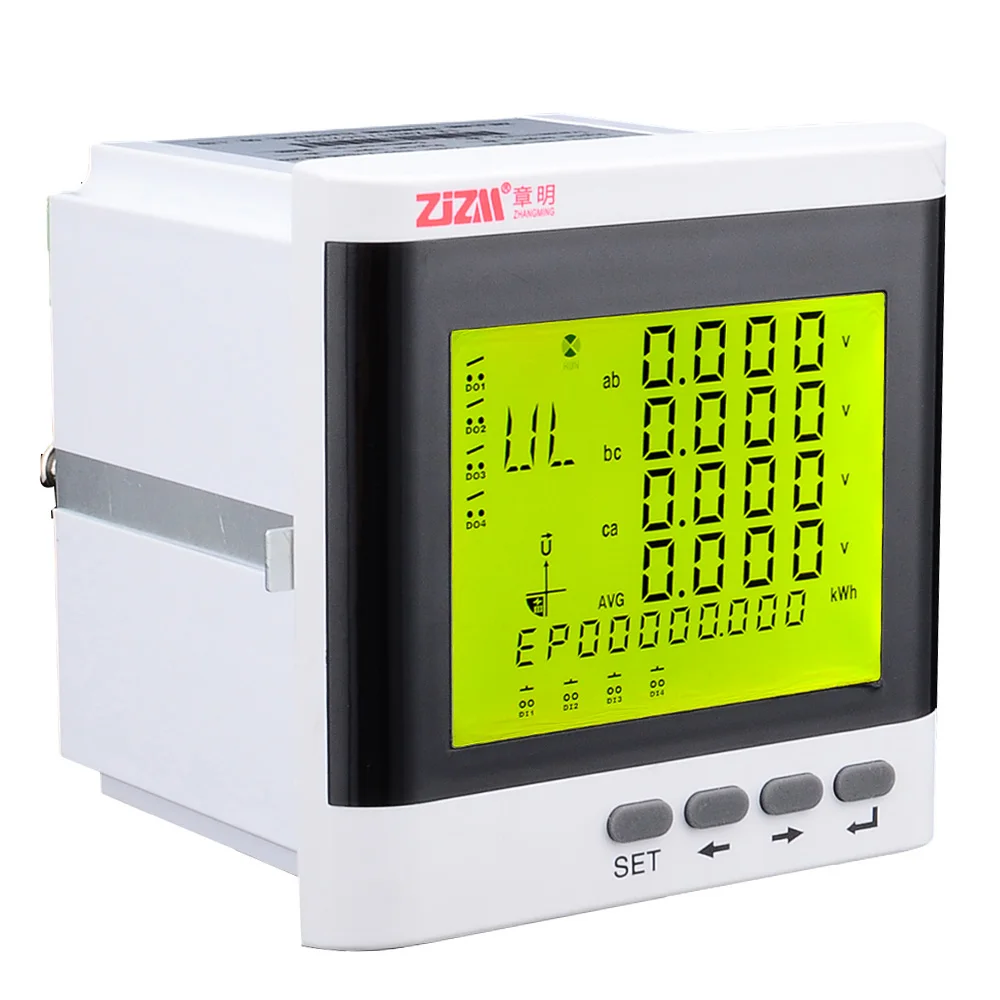

Белое изображение:
