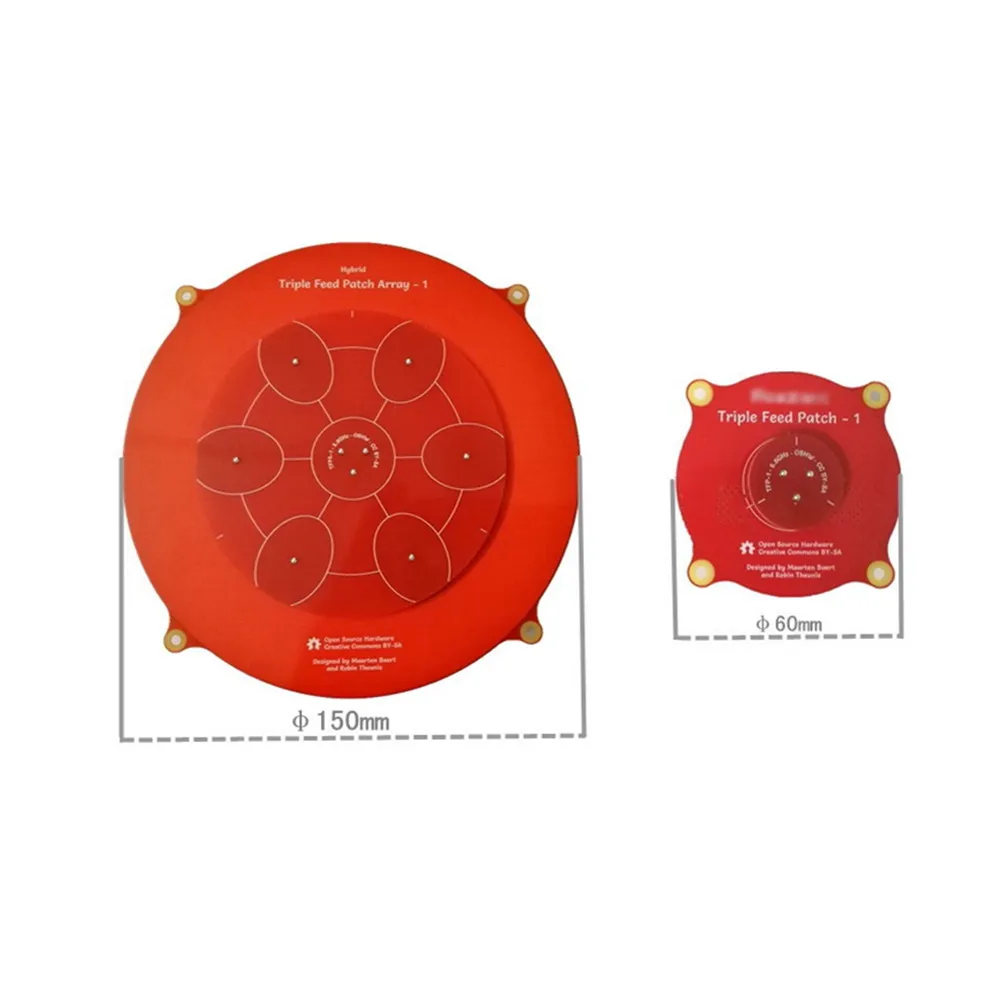

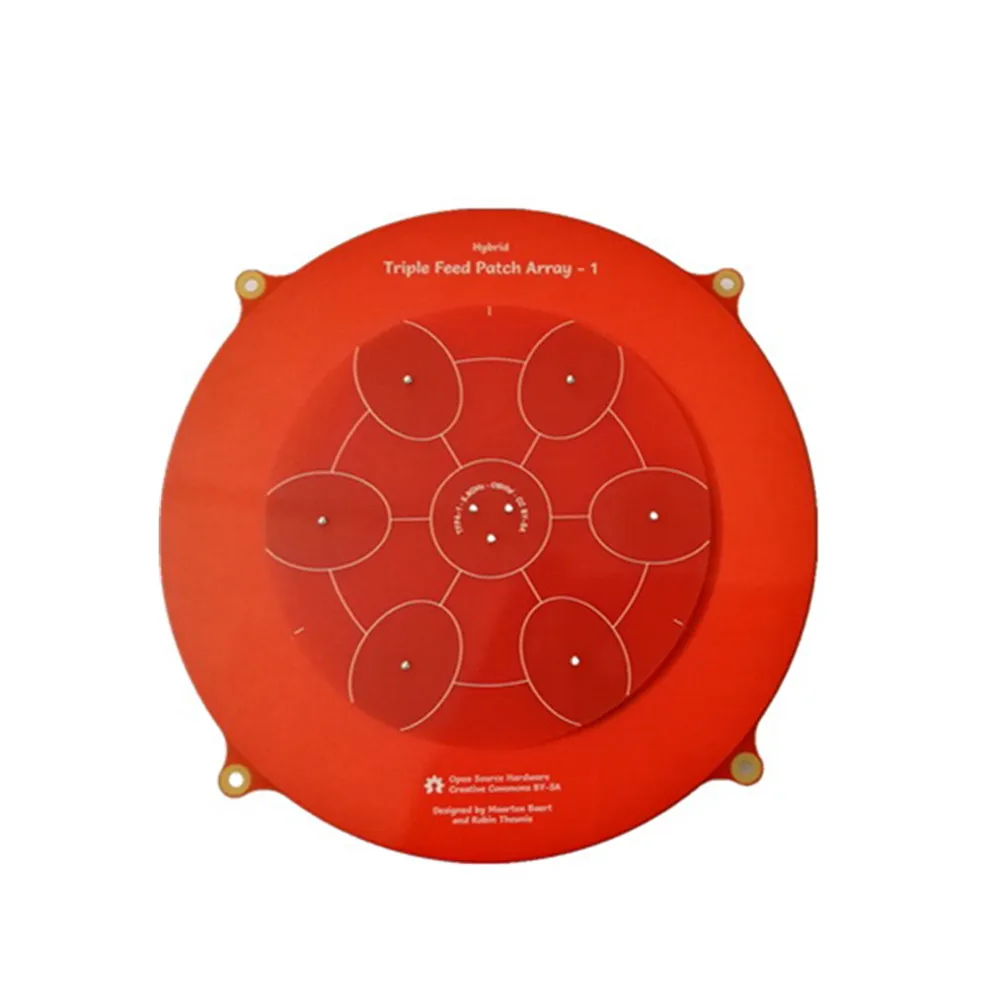

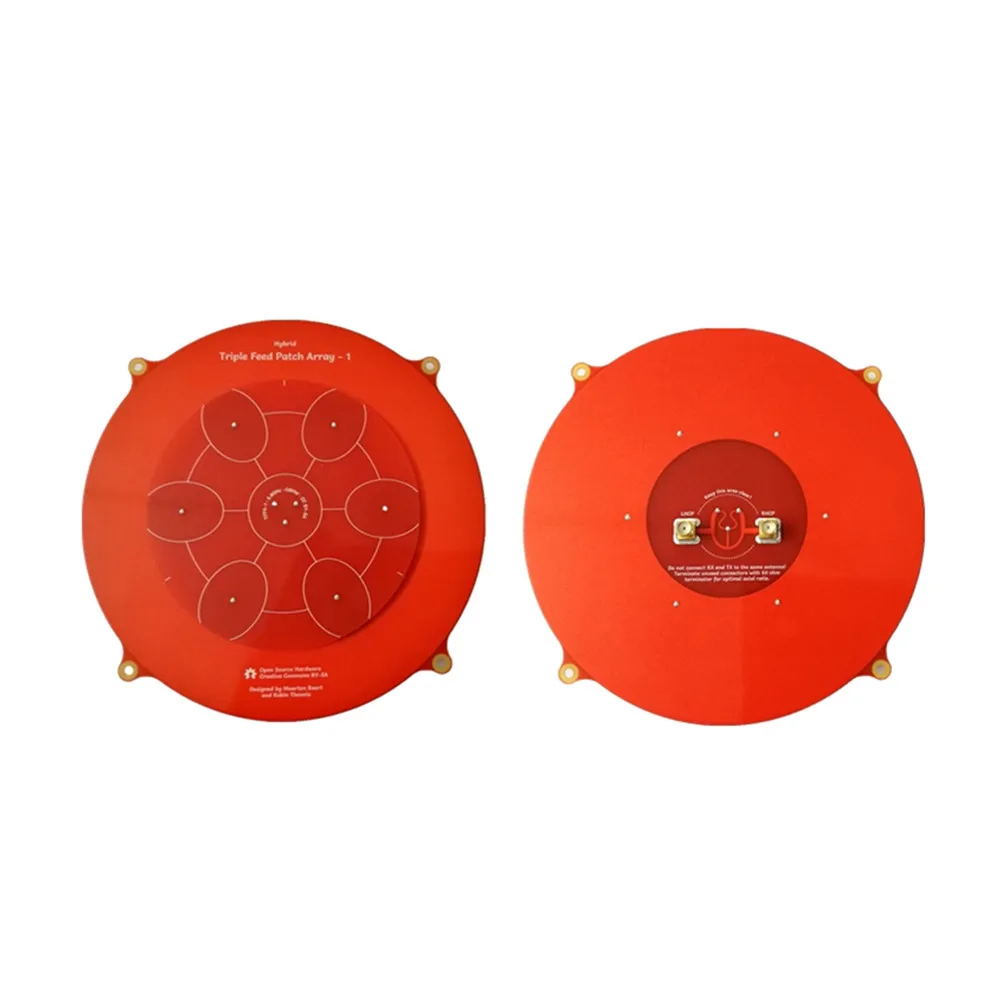

150 мм Тройная подача патч 5 8 ГГц 14dBi пагода массив FPV антенна для радиоуправляемого

150 мм Тройная подача патч 5 8 ГГц 14dBi пагода массив FPV антенна для радиоуправляемого

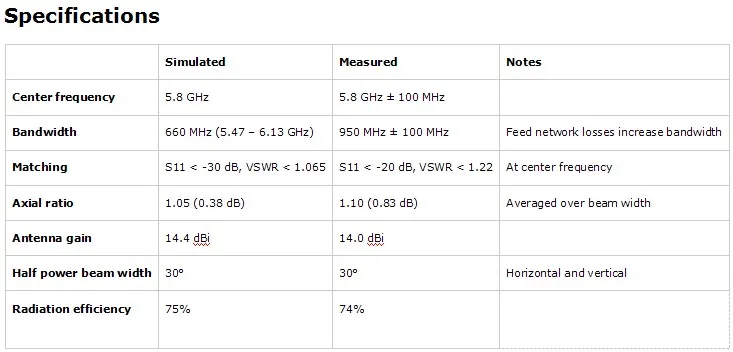

Характеристики:

Центральная частота: 5,8 ГГц
Полоса пропускания: 660 МГц (5,47-6,13 ГГц)

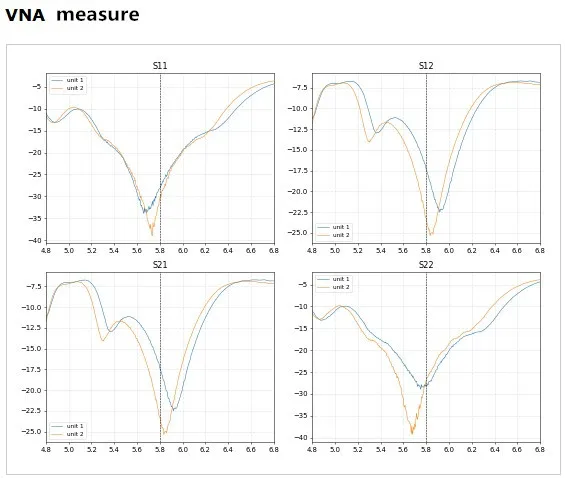

Соответствие: S11 <-30 дБ, VSWR <1,065
Осевое соотношение: 1,05 (0,38 дБ)
Коэффициент усиления антенны: 14,4 dBi

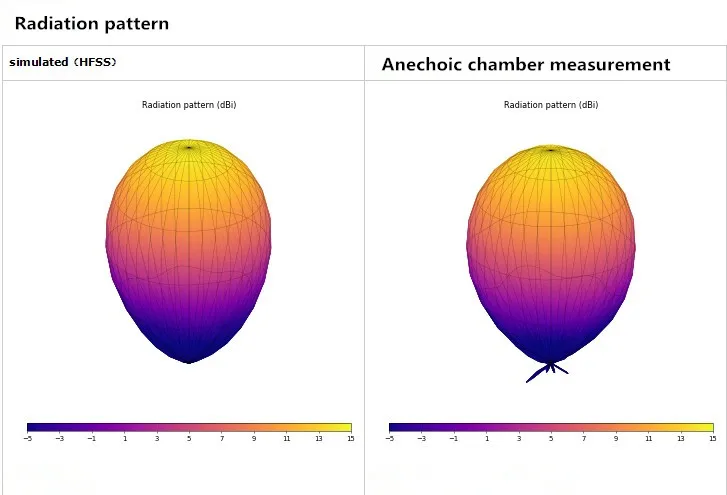

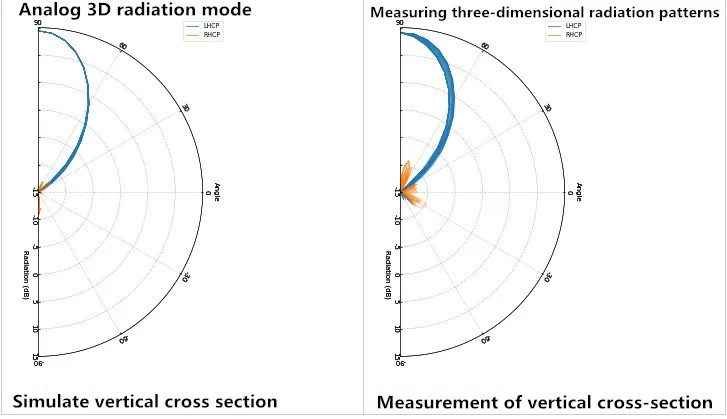

Половина мощности Ширина луча: 30 ° (по горизонтали и вертикали)
Эффективность излучения: 75%

Особенности:

1. Хорошая эффективность излучения. Большинство FR4-based патчей имеют ужасную эффективность, потому что FR4 очень терпеливо на 5,8 ГГц.

Кроме того, большинство антенн массива имеют более высокие потери в сети подачи.

Этот дизайн использует комбинированные патчи, чтобы сохранить сеть подачи простым и уменьшить эти потери.

2. Исключительно хорошее осевое соотношение, не только непосредственно перпендикулярно пластырь, но и вне центра.

3. Высокий коэффициент усиления, хотя и не такой высокий, как теоретический коэффициент усиления массива с 7 элементами.

Это связано с тем, что максимизация прибыли приведет к высокой боковой стороне и низкому осевому соотношению.

4. Очень низкая сторона, почти вся энергия сосредоточена в основной части.

Это увеличивает ширину основного бруска за счет некоторого усиления.

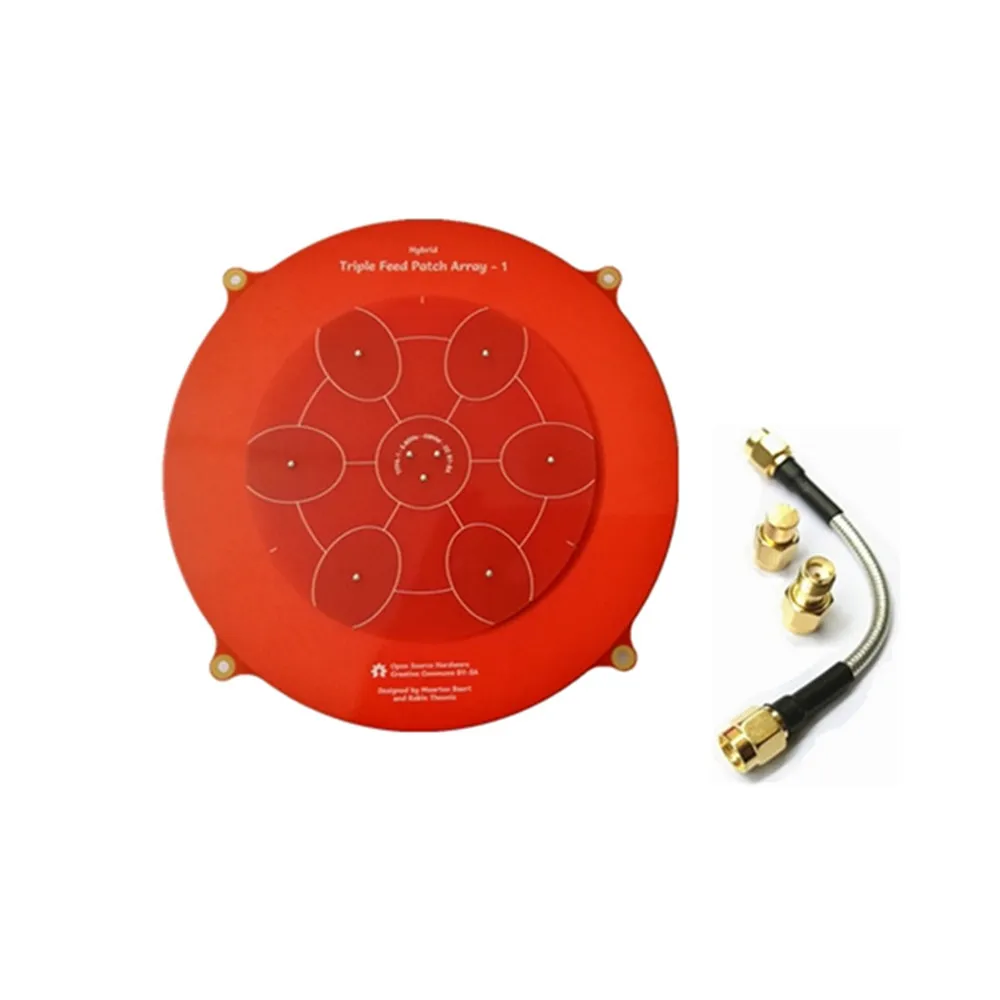

В комплект входит:

1x150 мм Тройная подача патч 5,8 ГГц 14dBi пагода массив FPV антенна
1 x Удлинительный кабель
Адаптер-2 шт.
