Новый AC80-260V 10A/100A AC RS485 Modbus-RTU Связь модуль используется для измерения переменного напряжения тока активный Мощность частоты Мощность Factoy 12006048

Этот документ описывает характеристики цветного защитного покрытия на PZEM-014/016 AC коммуникационный модуль, модуль используется в основном для измерения напряжения переменного тока, сила тока, активная мощность, частота, коэффициент мощности и активной энергии, модуль Без функция дисплея, данные считываются с помощью RS485 интерфейсом.

PZEM-014: Диапазон измерений 10A (Встроенный шунт)

PZEM-016: диапазон измерений 100 А (внешний трансформатор)

1,1 Напряжение

1,1.1 Диапазон измерений: 80 ~ 260 в

1.1.2 Разрешение: 0,1 V

1.1.3 точность измерений: 0.5%

1.2.1 Диапазон измерений: 0 ~ 10A(PZEM-014); 0 ~ 100A(PZEM-016)

1.2.2 Запуск измерения тока: 0,01a (PZEM-014); 0,02a (PZEM-016)

1.2.3 Разрешение: 0.001A

1.2.4 точность измерений: 0.5%

1,3 активный Кнопка питания

1.3.1 Диапазон измерений: 0 ~ 2.3kW(PZEM-014); 0 ~ 23kW(PZEM-016)

1.3.2 начиная измерения мощности: 0,4 W

1.3.3 Разрешение: 0,1 W

1.3.4 Формат дисплея:

1.3.5Точность измерений: 0.5%

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 точность измерений: 1%

1,5.1 Диапазон измерений: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 точность измерений: 0.5%

1,6.1 Диапазон измерений: 0 ~ 999999 кВт/ч

1.6.2 Разрешение: 1Wh

1.6.3 точность измерений: 0.5%

1.6.4 Формат дисплея:

Когда данные <10kWh, дисплей блока Wh(1kWh = 1000Wh), например: 9999Wh;

Когда данные ③ 10kWh, дисплейный модуль kWh, например: 99,99,99kwh

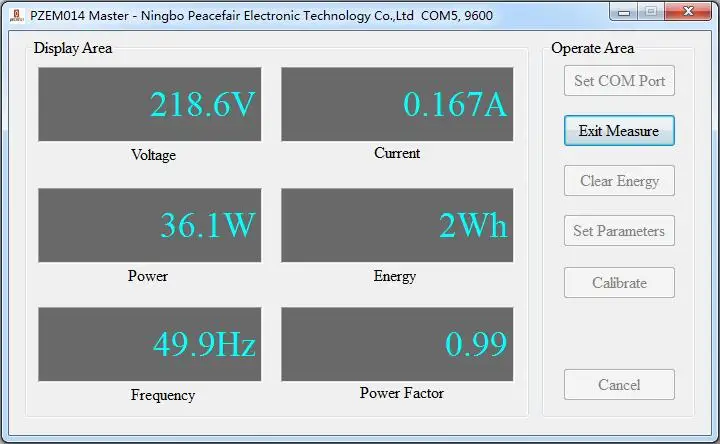

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

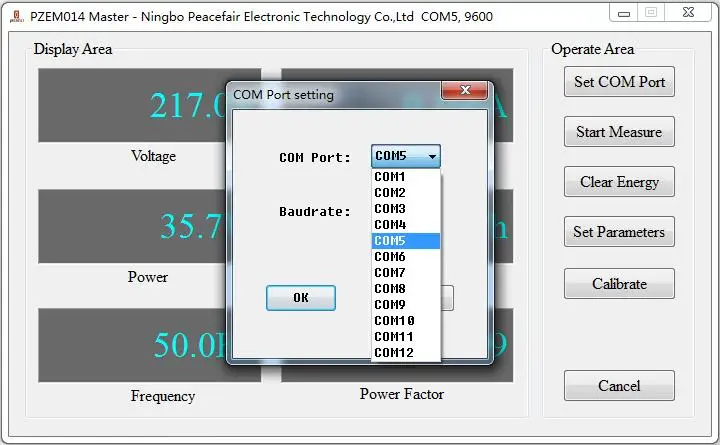

2,1Физический уровень протокол

Физический уровень, используйте интерфейс связи UART к RS485

Скорость передачи данных 9600, 8 бит данных, 1 стоп-бит, без паритета

2,2Применение протокол

Уровень приложения использует протокол Modbus-RTU для общения. В настоящее время он поддерживает только функциональные коды, такие как 0x03 (запись для чтения), 0x04 (регистр для чтения входов), 0x06 (запись одиночного регистра), 0x41 (калибровка), 0x42 (сброс энергии). И т. д.

0x41 код функции предназначен только для внутреннего использования (адрес может быть только в том случае, 0xF8), используется для заводскую калибровку и вернуться к заводским настройкам обслуживание случаев, после того, как код функции для того, чтобы увеличить 16-бит пароль, пароль по умолчанию 0x3721

Диапазон адресов подчиненного составляет 0x01 ~ 0xF7. Адрес 0x00 используется в качестве вещания тот адрес, который указан, раб не нужно ответить мастера. Адрес 0xF8 используется как общий адрес, этот адрес может использоваться только в условиях однократного подчинения, а также используется для калибровки и т. Д. Работы.

2,3Прочтите результаты измерений

Команду формат мастера читает результат измерений (всего 8 байт):

Рабочий адрес + 0x04 + регистровый адрес, высокий байт + регистровый адрес, низкий байт + количество регистров, высокий байт + количество регистров, низкий байт + проверка CRC, высокий байт + проверка CRC, низкий байт.

Команду формат ответа от Ведомого делится на два вида:

Правильный ответ: рабочий адрес + 0x04 + количество байтов + регистр 1 Высокий байт данных + регистр 1 низкий байт данных +... + Проверка CRC, высокий байт + проверка CRC, низкий байт

Ошибка ответа: рабочий адрес + 0x84 + ненормальный код + проверка CRC, высокий байт + проверка CRC, низкий байт

Ненормальный код, приведенный ниже (см. Ниже)

В таблице, приведенной ниже, представлены результаты измерений

Адрес регистра

Описание продукта:

Разрешение

0x0000

Напряжение соотношение цена/качество

1LSB соответствуют 0,1 V

0x0001

Текущее значение, высокое 16 бит

1LSB соответствуют 0.001A

0x0002

Текущее значение, низкое 16 бит

0x0003

Мощность соотношение цены и высокий каблук 16 бит

1LSB соответствуют 0,1 W

0x0004

Низкое значение мощности 16 бит

0x0005

Высокая энергетическая ценность 16 бит

1LSB соответствуют 1Wh

0x0006

Низкое значение энергии 16 бит

0x0007

Значение частоты

1LSB соответствуют 0,1 Гц

0x0008

Мощность фактор соотношение цена/качество

1LSB соответствуют 0,01

0x0009

Состояние тревоги

0xFFFF is alarm,0x0000is not alarm

Например, мастер отправляет следующие команды (код проверки CRC заменен на 0xHH и 0xLL, то же самое ниже)

0x01 + 0x04 +0x00 + 0x00 +0x00 + 0x0A+ 0xHH + 0xLL

Указывает, что мастеру необходимо считывать 10 регистров с подчиненным адресом 0x01, а начальный адрес регистра-0x0000

Правильный ответ от раба заключается в следующем:

0x01 + 0x04 + 0x14 +0x08 + 0x98 +0x00 + 0x00 + 0x03 + 0xE8 +0x00 + 0x00 + 0x08 + 0x98 + 0x00 + 0x00 + 0x00 + 0x00+ 0x01 + 0xF4 +0x00 + 0x64 +0x00 + 0x00+ 0xHH + 0xLL

Выше представлены данные

2,4Прочитайте и модифицируйте рабочие параметры

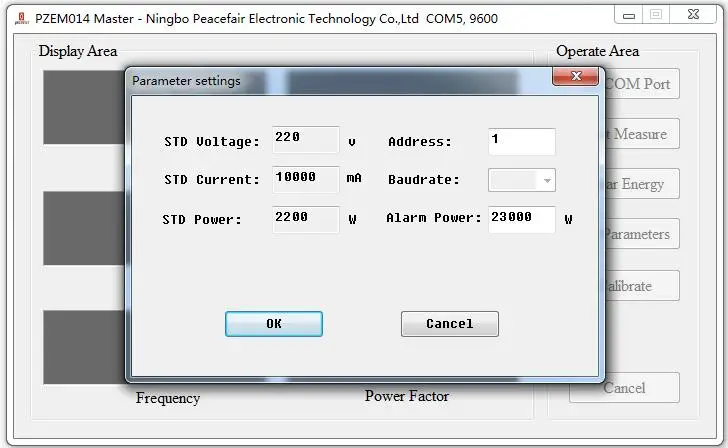

В настоящее время он поддерживает только считывание и изменение адреса подчиненного устройства и порога будильника питания

Регистр расположен как указанная ниже Таблица

Адрес регистра

Описание продукта:

Разрешение

0x0001

Мощность будильник порог

1LSB соответствует 1 Вт

0x0002

Адрес Modbus-RTU

Диапазон: 0x0001 ~ 0x00F7

Команду формат мастера следующим образом: ведомый параметры и чтение результатов измерений такие же (описаны в деталях в разделе 3,3), нужно всего лишь изменить код функции с 0x04 на 0x03.

Команду формат мастера модифицировать slave параметров (всего 8 байт):

Рабочий адрес + 0x06 + адрес регистра, высокий байт + адрес регистра, низкий байт + значение регистра, высокий байт + значение регистра, низкий байт + проверка CRC, высокий байт + проверка CRC, низкий байт.

Команду формат ответа от Ведомого делится на два вида:

Правильный ответ: рабочий адрес + 0x06 + количество байтов + адрес регистра, низкий байт + значение регистра, высокий байт + значение регистра, низкий байт + проверка CRC, высокий байт + проверка CRC, низкий байт.

Ошибка ответа: рабочий адрес + 0x86 + ненормальный код + CRC проверьте высокий байт + CRC проверьте низкий байт.

К примеру, мастер комплекты раба порог питания:

0x01 + 0x04 +0x00 + 0x01 +0x08 + 0xFC+ 0xHH + 0xLL

Указывает, что мастеру необходимо задать регистр 0x0001 (пороговый сигнал питания) на 0x08FC (2300 Вт).

Правильно настроенный, раб возвращается к данным, которые отправляются от мастера.

К примеру, мастер комплекты адрес slave

0x01 + 0x04 + 0x00 + 0x02 + 0x00 + 0x05 + 0xHH + 0xLL

Указывает, что мастеру необходимо задать регистр 0x0002 (адрес Modbus-RTU) на 0x0005

Правильно настроенный, раб возвращается к данным, которые отправляются от мастера.

2,5Сброс энергии

Команду формат мастера для того, чтобы сбросить раба мощность (всего 4 байт):

Рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт.

Правильный ответ: рабочий адрес + 0x42 + CRC проверьте высокий байт + CRC проверьте низкий байт.

Ошибка ответа: рабочий адрес + 0xC2 + ненормальный код + CRC проверьте высокий байт + CRC проверьте низкий байт

2,6Калибровки

Формат команды master для калибровки подчиненного (всего 6 байт):

0xF8 + 0x41 + 0x37 + 0x21 + проверка CRC высокий байт + проверка CRC низкий байт.

Правильный ответ: 0xF8 + 0x41 + 0x37 + 0x21 + CRC проверьте высокий байт + CRC проверьте низкий байт.

Ошибка ответа: 0xF8 + 0xC1 + ненормальный код + CRC проверьте высокий байт + CRC проверьте низкий байт.

Следует отметить, что калибровка занимает от 3 до 4 секунд, после того, как мастер отправил команды, если калибровка успешно, это займет 3-4 секунды, чтобы получить ответ от раба.

2,7Проверка CRC

Проверка CRC использует формат 16 бит, занимает два байта, полиномиал генератора X16 + X15 + X2 + 1, полиномиальное значение, используемое для подсчета 0xA001.

Значение проверки CRC-это кадр данных, разделяющий все результаты проверки всех байт, за исключением контрольного значения CRC.

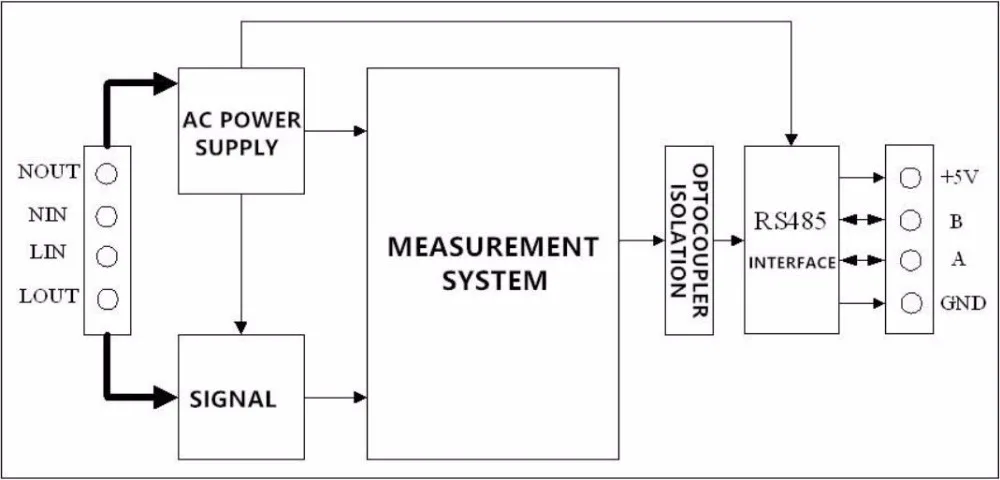

Изображение 3,1 PZEM-014 функциональный блок-схема

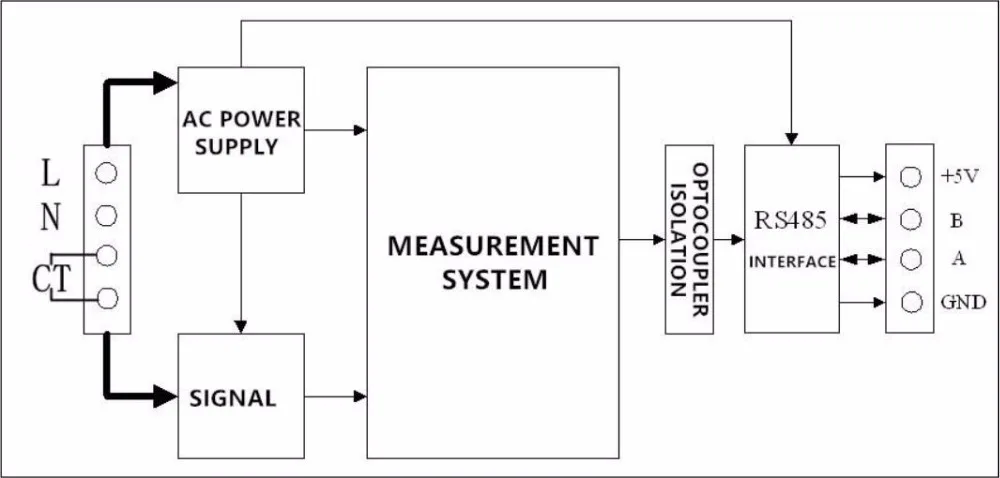

Изображение 3,2 PZEM-016 функциональный блок-схема

4,1Мощность питания

Напряжение переменного тока предоставляет два изолированные выходы после через импульсный источник питания, один из способов-3,3 V обеспечивает измерительную систему, другой путь 5V обеспечивает до 485 линий связи и внешние схемы.

Мощность интерфейса связи 485 (+ 5 В), выходная мощность тока-100 мА

4,2Рабочая температура

-20 ℃ ~ + 60℃

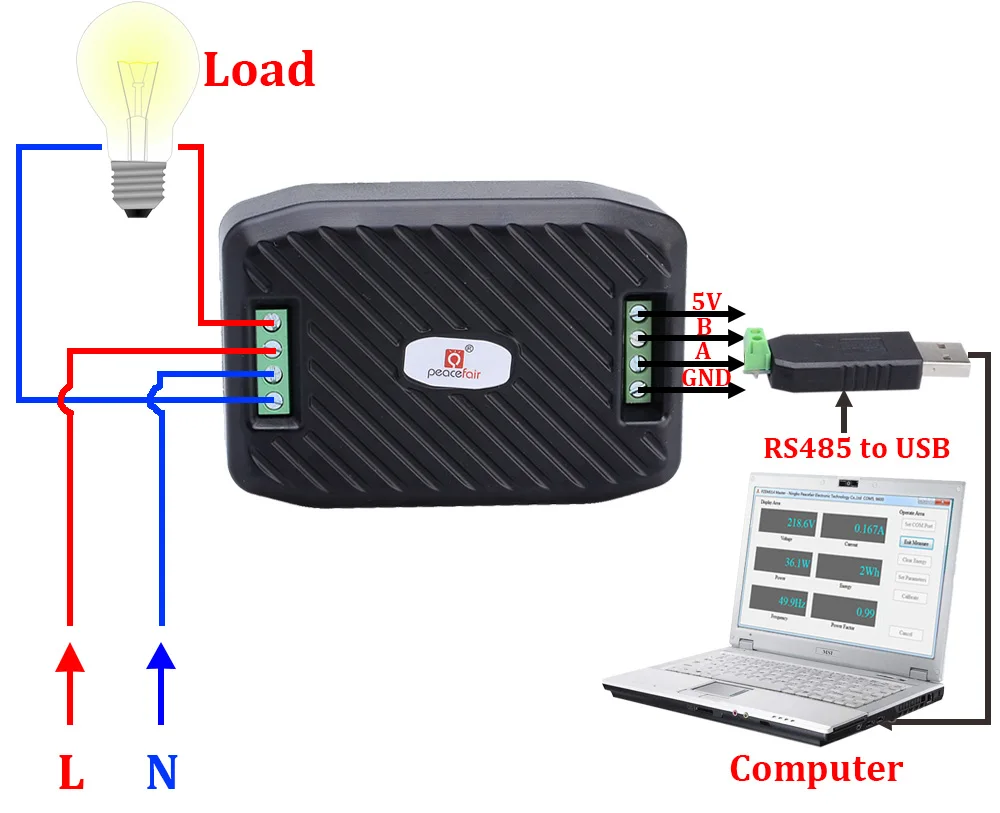

PZEM-014 Монтажная схема

U:AC80 ~ 260 В

I:0 ~ 10A

Рисунок 5,1, схема подключения к проводке с помощью PZEM-014

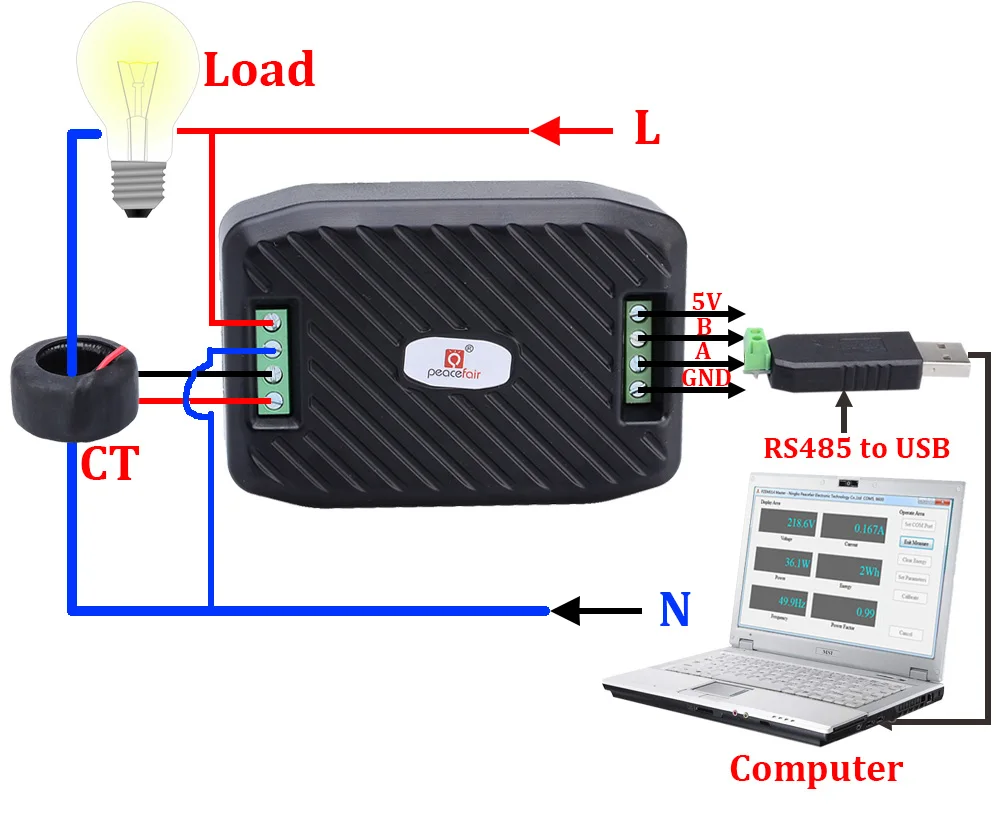

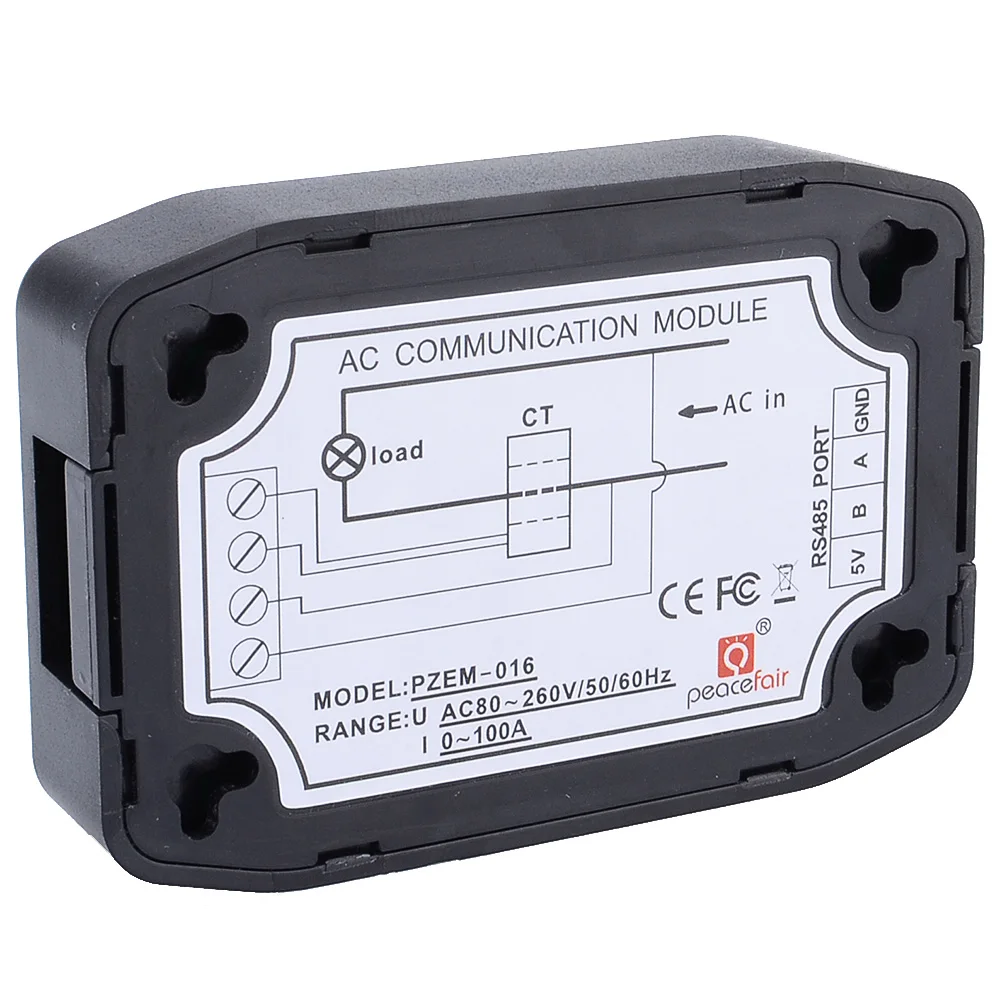

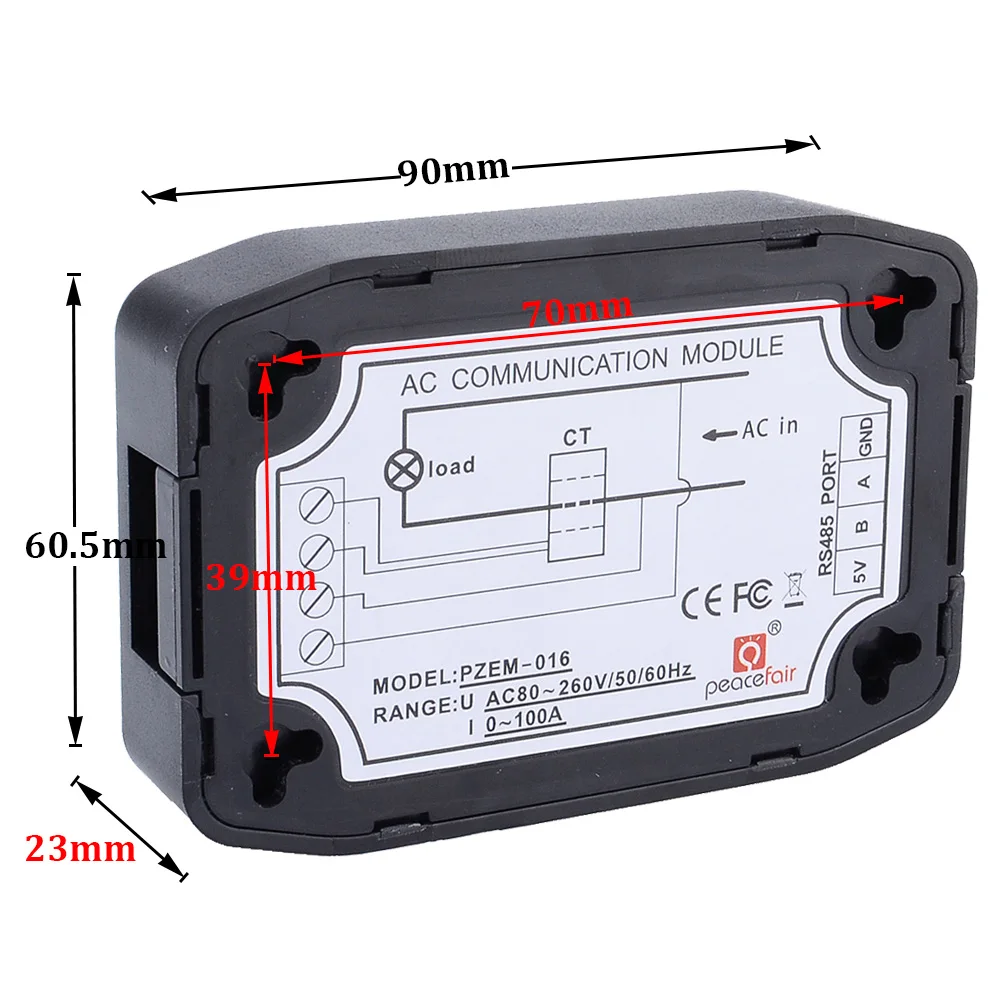

PZEM-016 Монтажная схема

U:AC80 ~ 260 В

I:0 ~ 100A

Изображение 5,2 PZEM-016 Монтажная схема

1 x модуль связи

1 x Руководство пользователя на английском языке

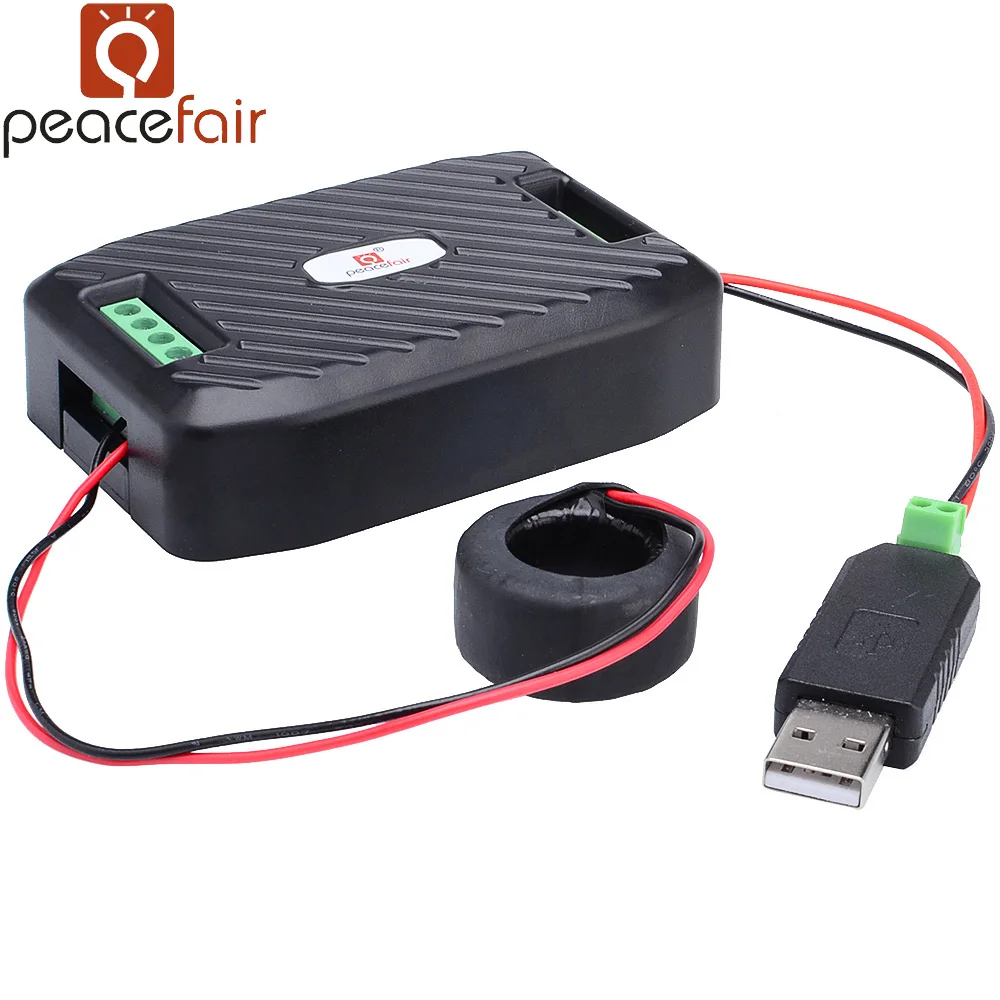

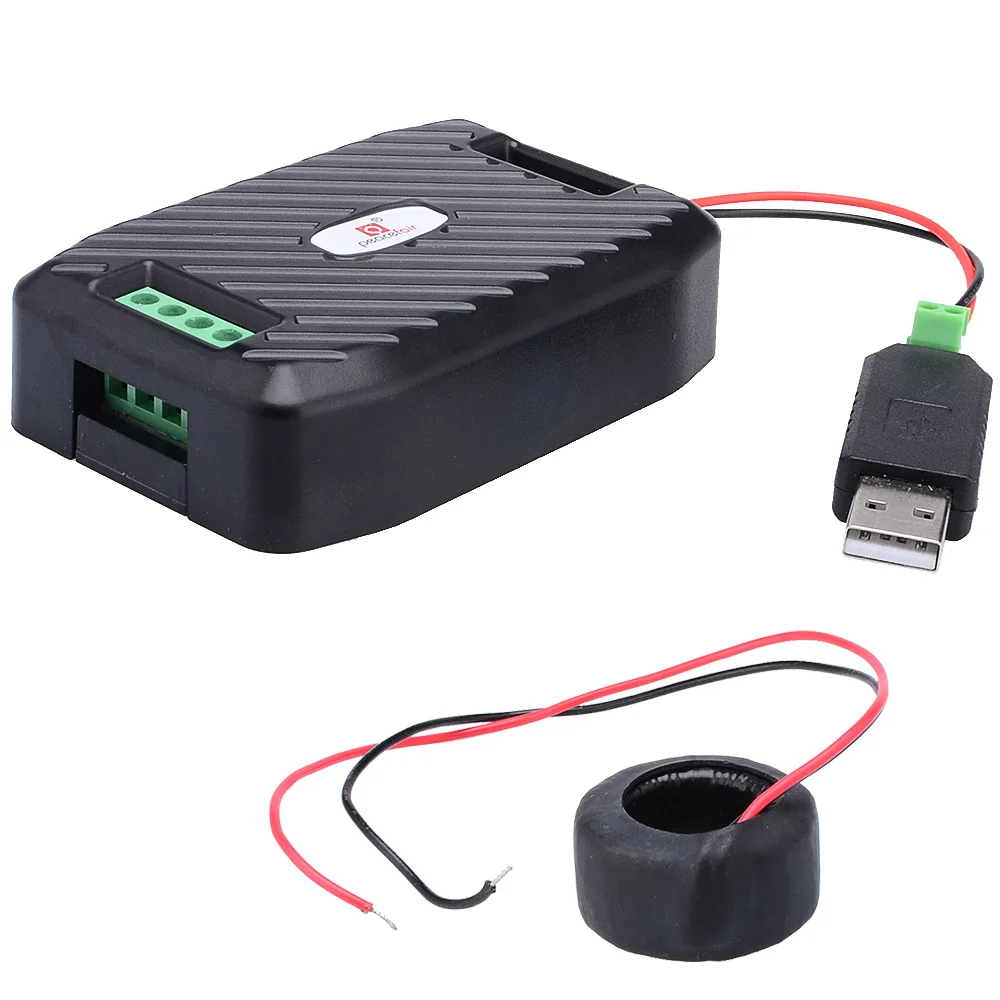

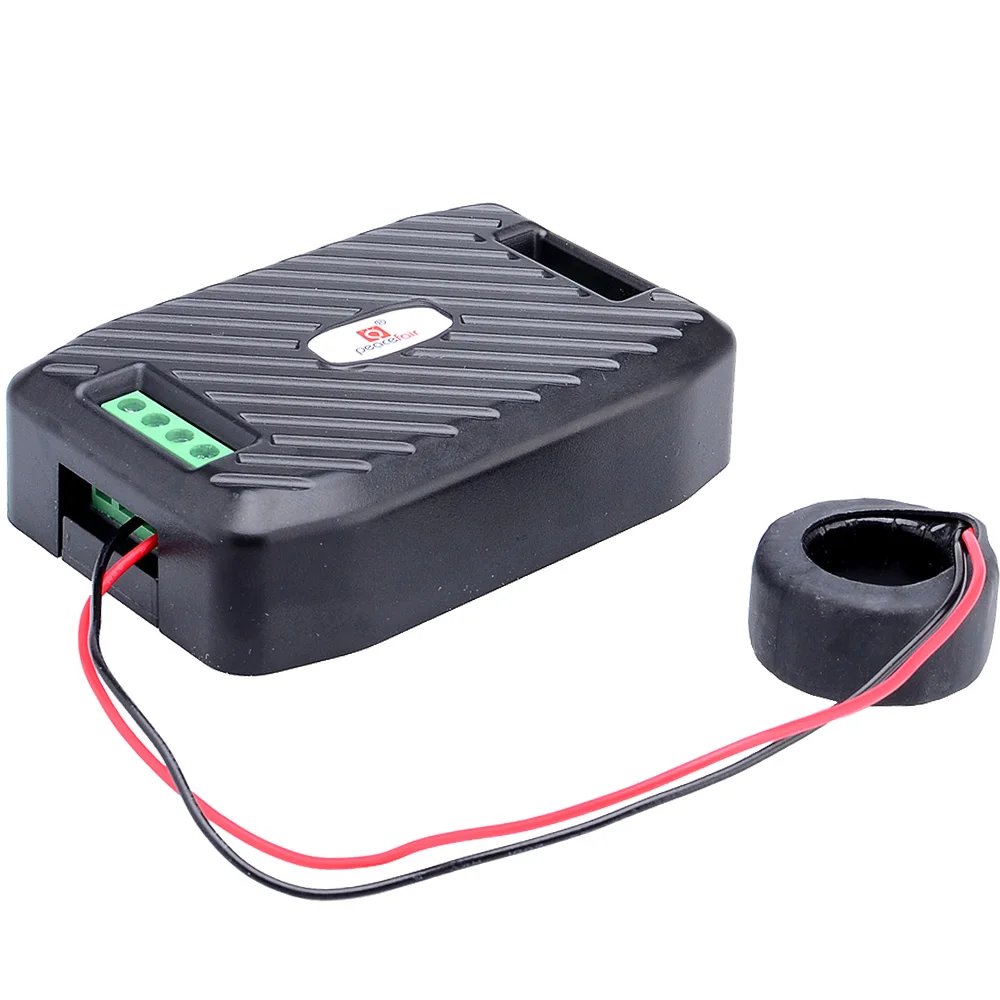

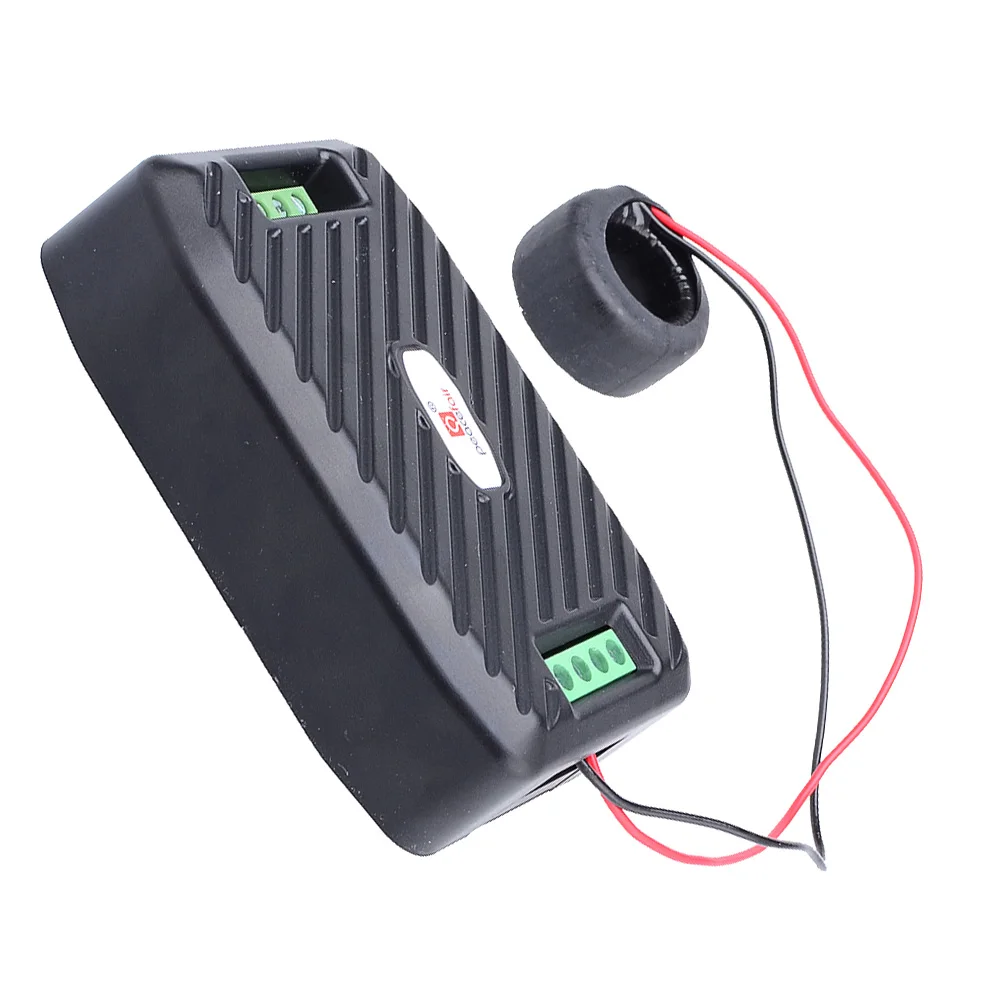

PZEM-016(100A с CT)

1 x модуль связи

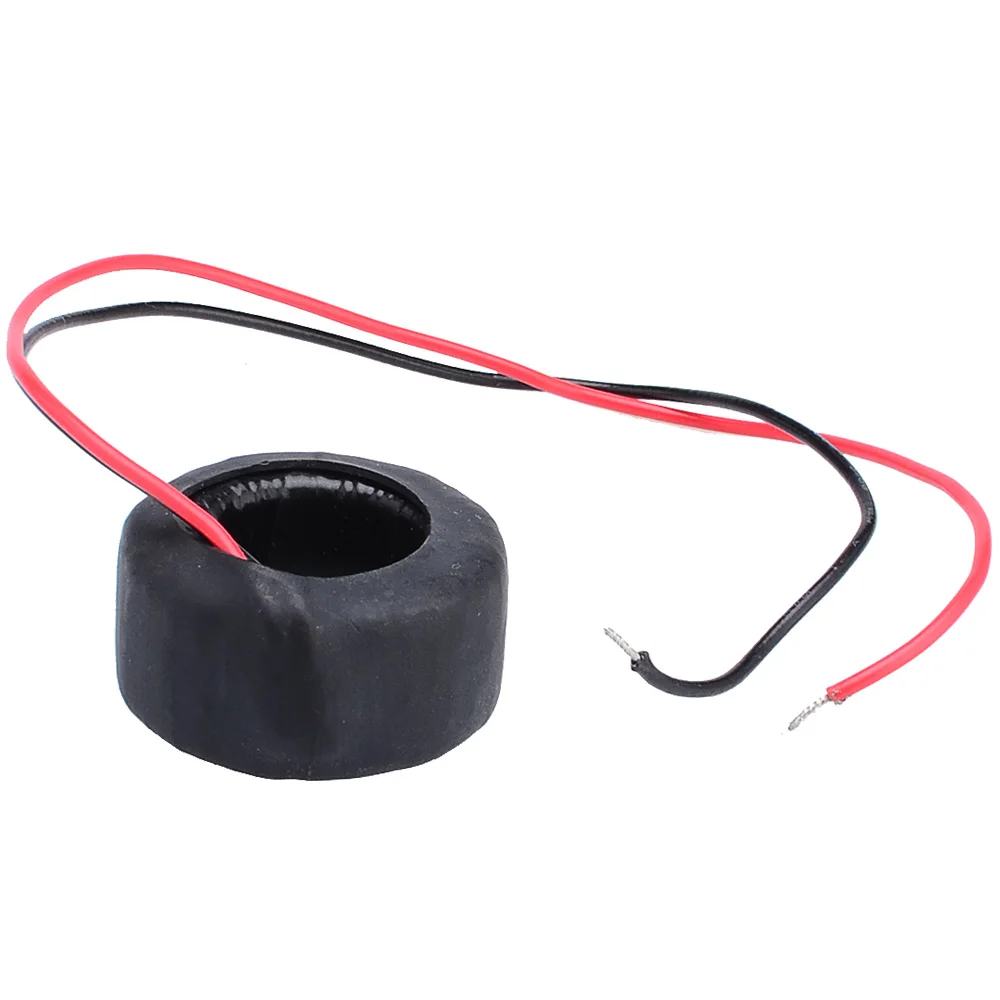

1 х трансформатор тока

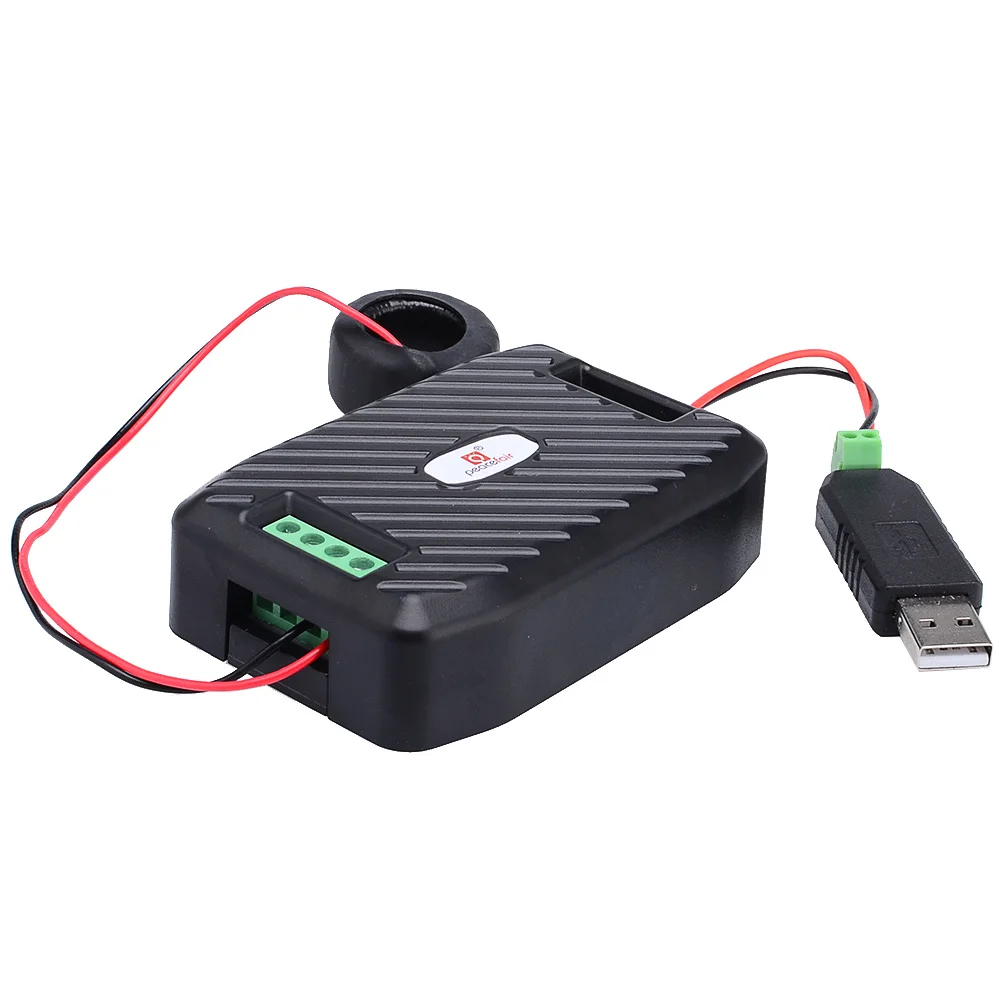

(1 шт.);USB к 485Модуль

1 x Руководство пользователя на английском языке
