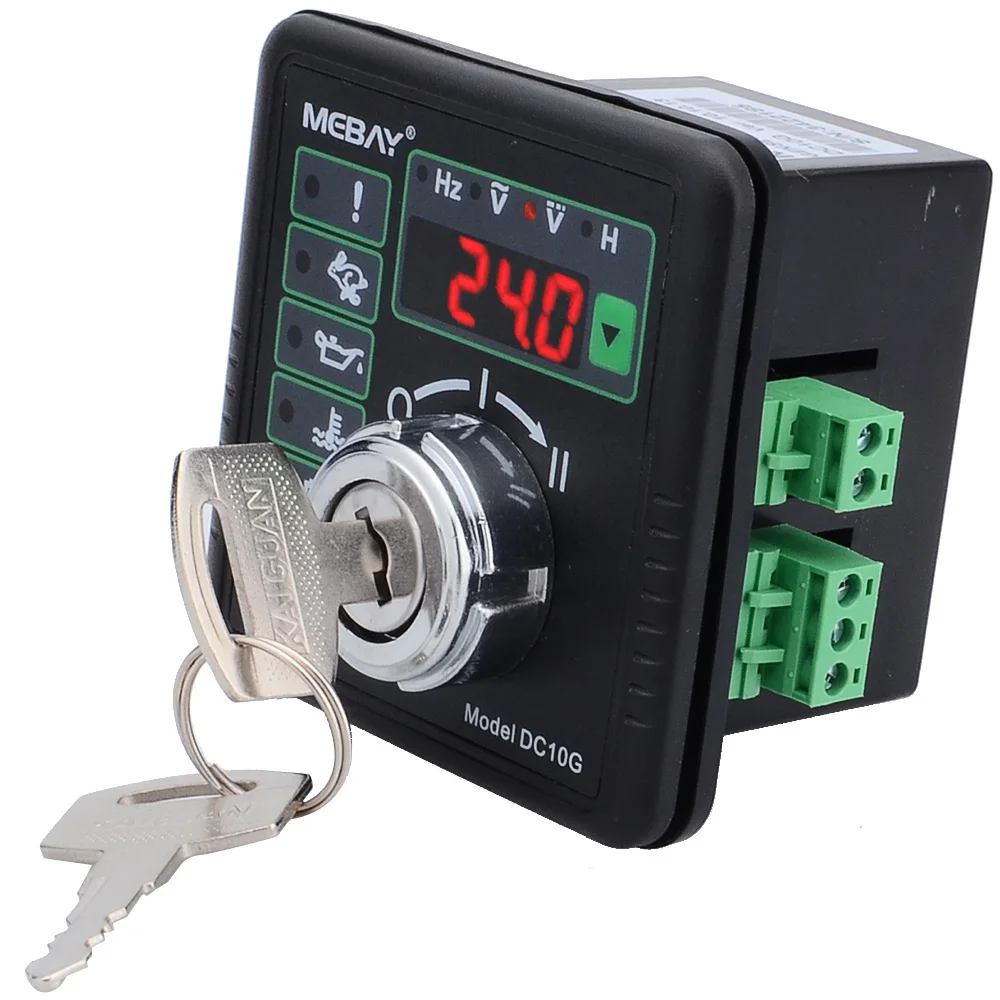

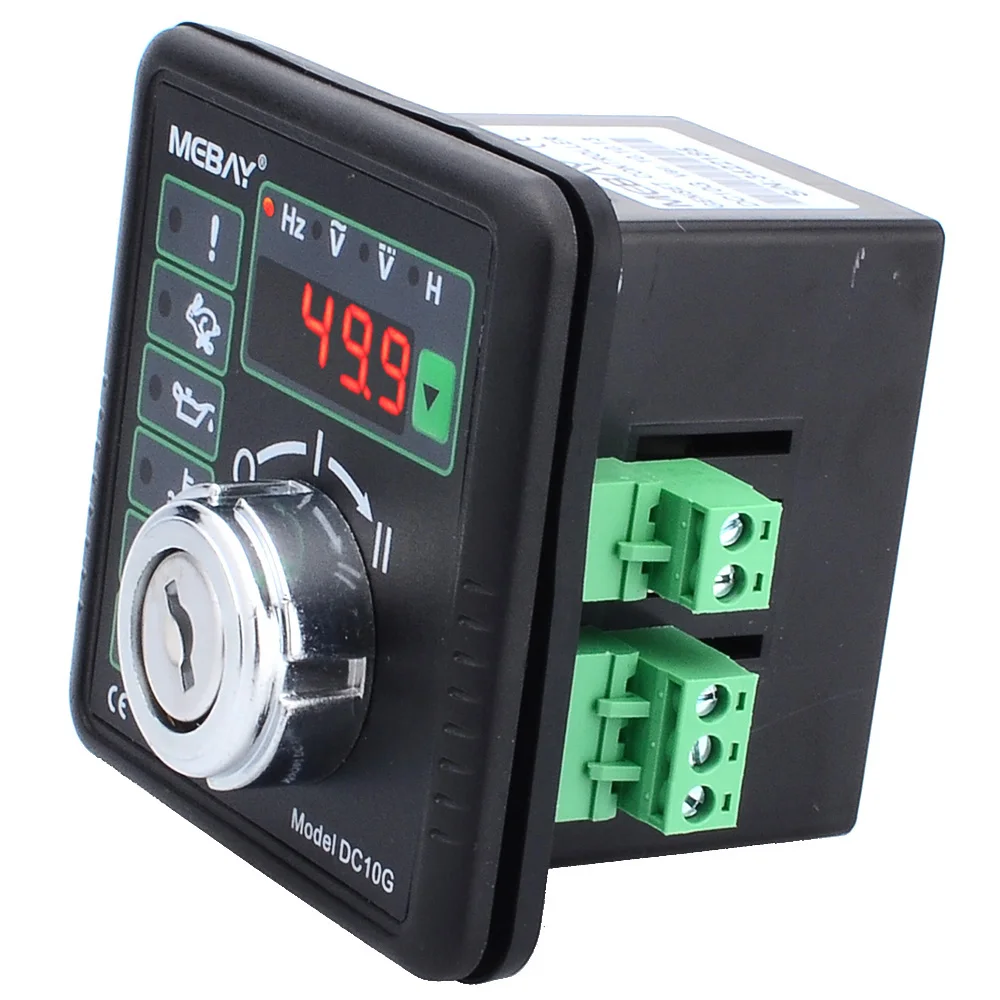

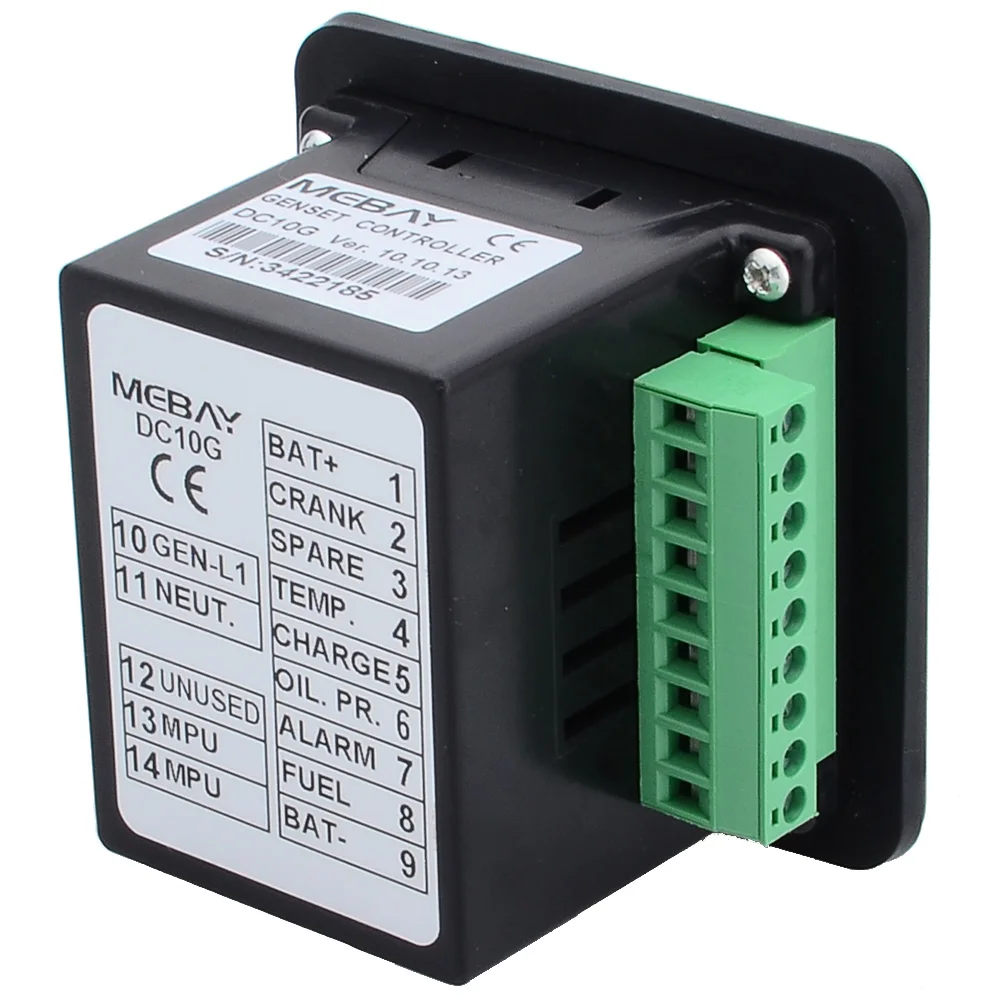

Контроллер ручного запуска двигателя DC10G с отображением напряжения аккумулятора

Новый DC10G ручной пусковой контроллер двигателя с Hz вольт напряжение батареи и отображение времени накопления для генераторной установки 12006021

Особенности:

Контроллер DC10G разработан как один из контроллеров запуска двигателя.
Hz,Volt, напряжение батареи и время накопления могут быть отображены через передний светодиодный экран. Этот контроллер также имеет различные виды стоп-сигналов и сигналов тревоги для контроля состояния генератора. Кроме того, он также может подключаться к ПК, так что параметры могут быть установлены через компьютер для оснащения для более различных генераторов.

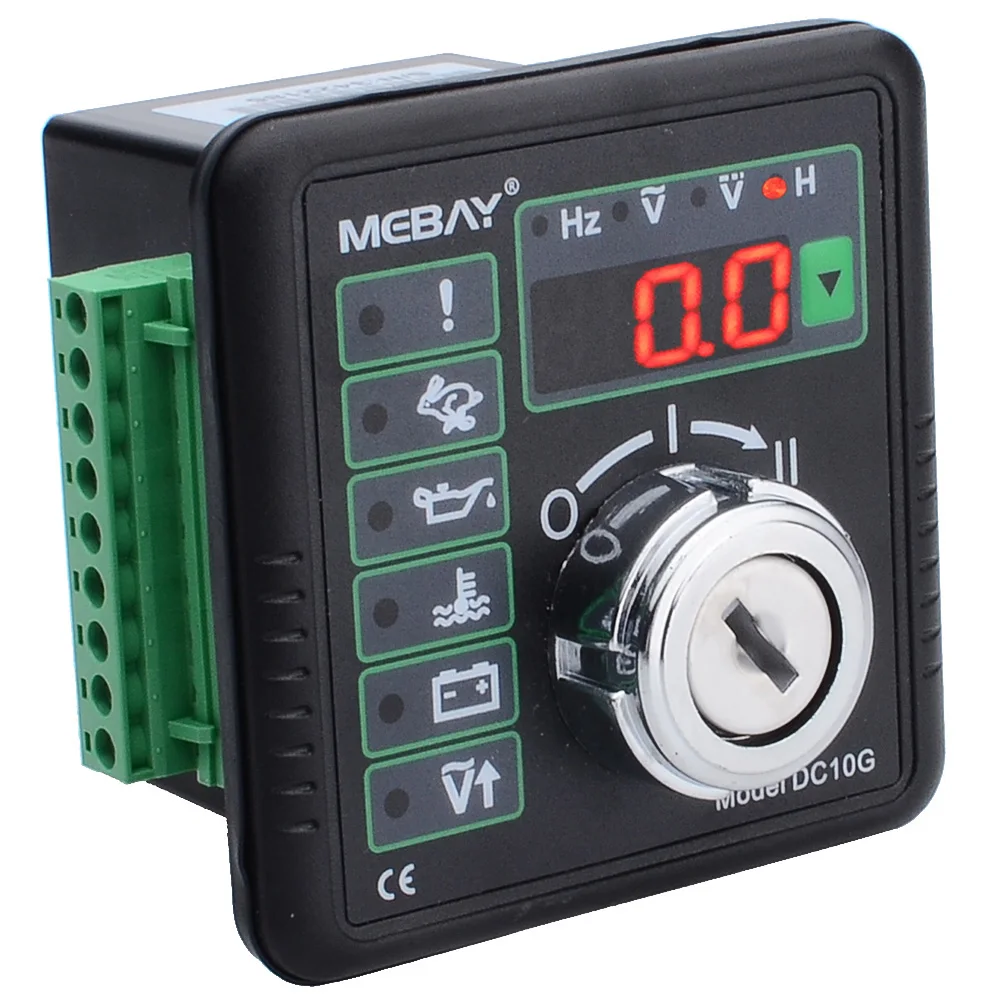

Панель Введение:

1. Показатели

Gen частоты Над/Под Скоростью Gen напряжения Низкое давление масла Батарея напряжения Высокая температура воды при стирке Суммарное время Зарядка ненормальным Кнопка аварийной остановки Защита от перенапряжения Примечание: 1) значение скорости будет отображаться вспышками после превышения скорости. 2) значение перенапряжения будет отображаться вспышками после перенапряжения. 3) отказ от зарядки будет отображаться как сигнал тревоги, но не остановит двигатель.

2. Кнопки введение

Дисплей кнопки: Четыре выключателя состояния (напряжение генератора, частота генератора, напряжение батареи, накопившееся время). Нажмите кнопку PAGE в 5 сек выше под модулем питания, но режим остановки, частота может быть переключена между 50 Гц и 60 Гц.

Управление:



1. Включение питания: Переключение «0» на «I» до тех пор, пока трубка не загорится, при Крестном движении индикатор превышения скорости будет гореть, если Кривошип не будет успешным после 45 сек. (Контроллер отключит выход соленоида топлива и войдет в защиту)

2. Запуск: Переключение «I» на «II» до запуска двигателя. После включения двигателя он будет скручен. Контроллер войдет в состояние работы после 8 секунд, если он сработает успешно. Затем контроллер будет контролировать относительные параметры и устанавливать защиту. (Контроллер отключит выход соленоида топлива и отобразит состояние тревоги, если генератор остановлен.) пожалуйста, переключитесь с «I» на «0».

3. Остановка и сброс: Переключение с «I» на «0» и выключение питания.



Настройка параметров:



Подключите модуль к ПК через кабели связи и включите питание.

1. Настройка сигнализации

Оповещение о превышении скорости: 1710 об/мин (номинальное 50 Гц), 2040 об/мин (номинальное 60 Гц), диапазон: 0-4000 об/мин, когда об/мин превышает это значение и сохраняет более 1 сек, тогда контроллер будет оповещать и останавливать. Перечастотная Сигнализация: 57 Гц (номинальная 50 Гц), 68 Гц (номинальная 60 Гц), диапазон: 40-80 Гц, когда частота превышает это значение и удерживает более 1 сек, контроллер будет оповещать и останавливать. Низкочастотная Сигнализация: 20 Гц, диапазон: 20-60 Гц, когда частота ниже значения и удерживает более 5 сек, контроллер будет оповещать и останавливать. Сигнализация перенапряжения: 500 В, диапазон: 50-500 В, 500 в устанавливается как запрещено. Когда напряжение превышает это значение и удерживает более 5 сек, контроллер будет оповещать и останавливать. Сбой зарядки D-значение: 6 В, диапазон: 1-24 В, когда различное значение между зарядкой D + и батареей B + превышает это значение и удерживает более 5 сек, тогда контроллер будет оповещать. 2. Дисплей установка Четыре экрана для самостоятельной езды на велосипеде: параметры должны быть своевременно переключены в соответствии с интервалом времени после выбора этой опции. Вариант главной страницы: один параметр может быть отображен в качестве домашней страницы после выбора этой функции. Страница будет переключена автоматически после нажатия кнопки смены страницы на некоторое время. Задержка возврата: время возврата к главной странице. Время самостоятельного отображения: интервал настройки времени.

Технические характеристики:



Мощность питания: 8-33VDC Потребляемая мощность: максимум 2 Вт (рабочая Генератор Напряжение ток на входе: 15-300VAC В переменного тока, 50/60H Скорость входного сигнала: Freq 300Hz ~ 10kH Выход топлива: макс. 16 Пусковая мощность: максимум 10 Выход возбуждения: макс. 80 м Сигнал тревоги: макс. 16 Рабочая температура:-30-75 Температура хранения:-40-85 Размеры: 78 × 78 × 72 м Вырез панели: 67 × 67 м Вес: 280 г

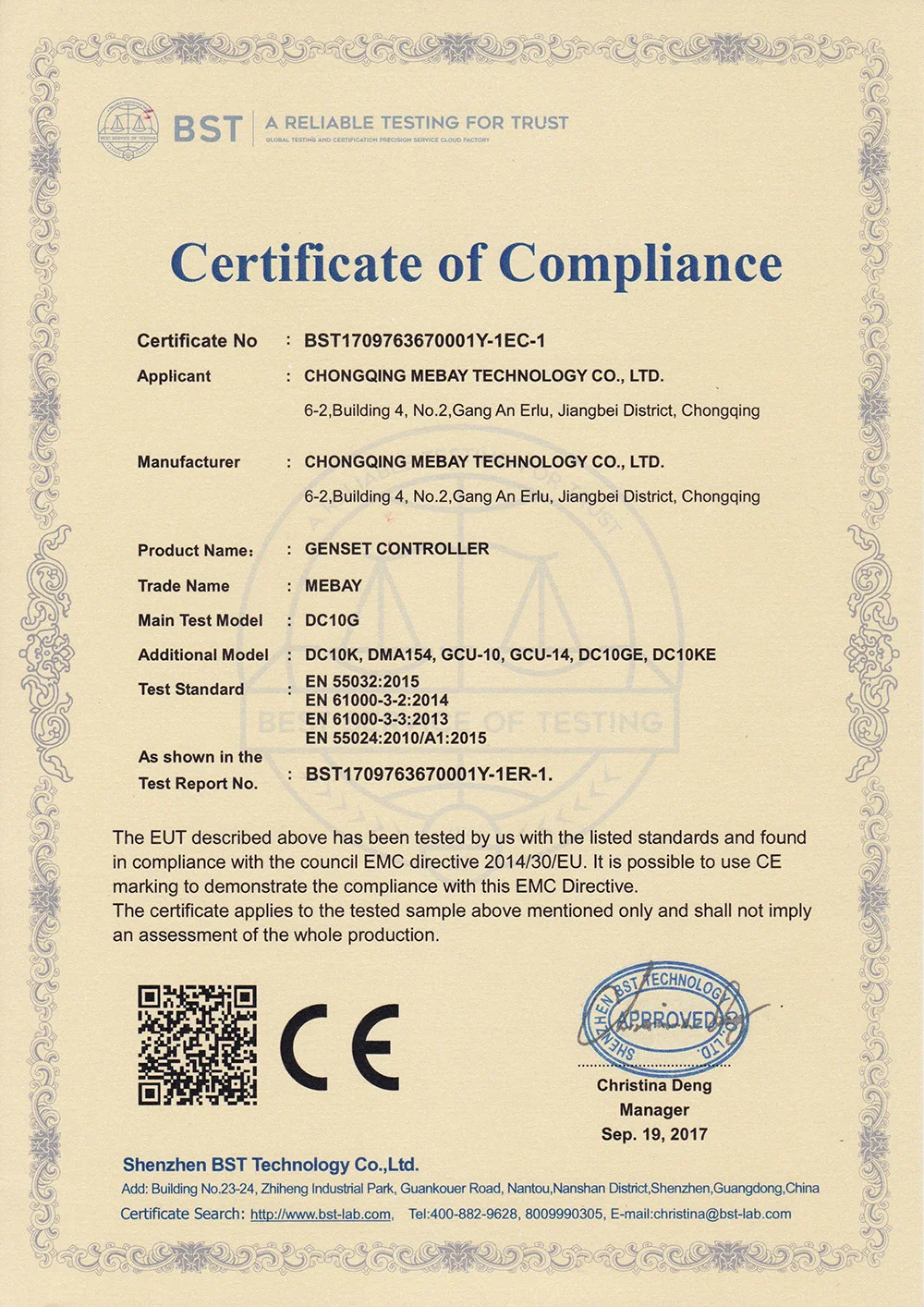

CE Сертификация:

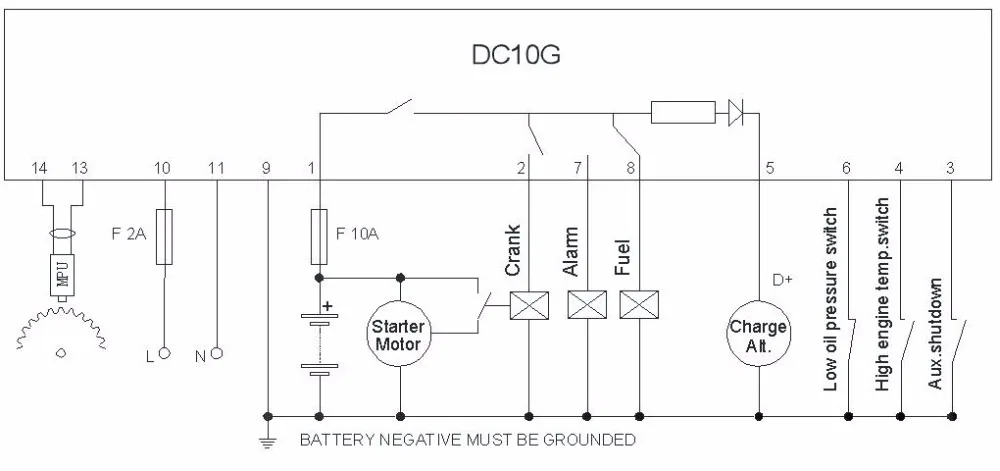

Схема:





1 х ручной пусковой контроллер двигателя Винты-2 шт. Руководство пользователя (1 шт.)
