Описание

Плата разработки LPC предназначена для MCU LPC4337JBD144 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.



Обзор

Open4337-C-это плата для разработки LPC, предназначенная дляLPC4337JBD144Микроконтроллер, состоит из материнской платы и основной платы MCUCore4337.

Open4337-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии LPC.

---

Что на материнском доске

MCU разъем основной платы:Для легкого подключения основной платы MCU Разъем ZigBee:Для подключения модуля ZigBee Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Интерфейс I2C0 | I2C1:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. Интерфейс I2S0:Для подключения модулей I2S, таких как аудио модуль и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши Интерфейс UART1:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс UART2:Легко подключается к RS232, USB к 232 и т. Д. 8-битный интерфейс EMC:Для подключения модуля NandFlash и т. Д. Интерфейс SSP1:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI Интерфейс ADC + DAC:Для тестирования ADC/DAC Интерфейс CAN1:Для подключения модуля CAN Интерфейс CAN0:Для подключения модуля CAN ЖК-интерфейс:Для подключения сенсорного ЖК-экрана Интерфейс ETH:Для подключения модуля ETH Интерфейс USB:Преобразует в UART через встроенный USB в UART Конвертор PL2303 5 V DC jack 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Интерфейс программирования/отладки ZigBee:Для отладки модуля ZigBee PL2303,Встроенный USB в UART конвертер Индикатор питания PL2303 TX-LED/RX-LED,UART индикатор передачи/приема Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Ключ пользователя:Удобно для ввода/вывода и/или для работы с кодом Джойстик:Пять позиций Выключатель питания,5 в постоянного тока или USB Кнопка сброса ZigBee Джемпер PL2303:Поддержка программирования и/или UART отладки SD карта обнаружения перемычки:Функция обнаружения SD карты Джемпер PS/2 Перемычка светодиодов Перемычка для ключа пользователя Перемычка для джойстика

Для джемперов выше:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки Что на Core4337

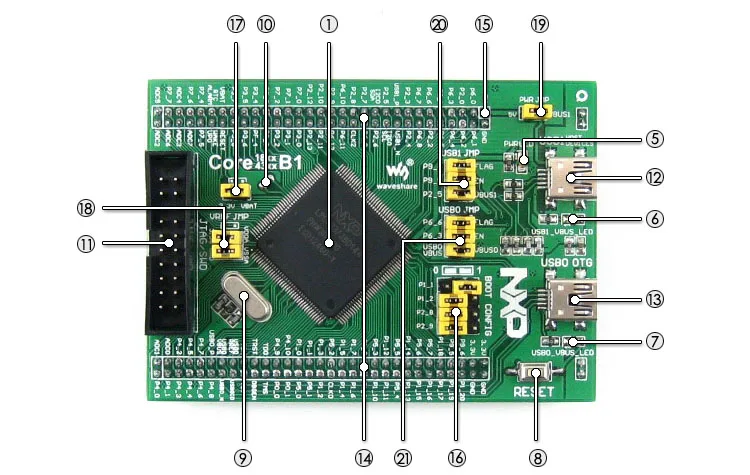

LPC4337JBD144:LPC ARM Cortex-M4/M0 двухъядерный микроконтроллер: Ядро:Cortex-M4 процессор, Макс 204 МГц Ядро:Cortex-M0 coprocessor, 204 MHz Max Упаковка:LQFP144 I/Os:83 Воспоминания:Флэш-память всего 1 м, SRAM всего 136кб, ROM 64кб, E2PROM 16Кб, OTP память 64 бит Интерфейсы: 1 x SPIFI, 1x10/100 T MAC 1 x высокоскоростной хост USB2.0/устройство/OTG 1 x высокоскоростной хост/устройство USB 2,0 1x550 UART, 3x550 USART, 1 x IrDA 2 x CAN 2,0, 2 x SSP, 1 x SPI, 1 x Fast-mode Plus I2C 1 x Стандартный I2C-bus, 2 x I2S, 1 x EMC, 1 x SD/MMC 1 x ШИМ, 1 x QEI, 1 x 10-битный ЦАП, 2 x 10-битный ADC AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения LM3625-H (с нижней стороны),Устройство управления питанием от USB QSPI флэш-припой колодки (на нижней стороне),Для пайки внешней вспышки при необходимости Индикатор питания Светодиод USB1 VBUS Светодиод USB0 VBUS Кнопка сброса 12 м кристаллический осциллятор 32,768 K кристалл, Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Интерфейс USB1: Режим устройства: общение с компьютером Режим хоста: общение с usb-устройствами (например, с usb-накопителем) через кабель-адаптер Интерфейс USB0Особенности функции USB OTG Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5 вин вход питания,Питание основной платы от внешнего источника питания (во время работы в режиме USB HOST/OTG Требуется вход питания 5 В) Конфигурация загрузки Джемпер VBAT Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему источнику питания, например, к аккумулятору USB PWR OUT jumper Короткий Перемычка: питание от USB1 VBUS (можно обеспечить питание материнской платы через 5 в pin) Откройте перемычку: питание от материнской платы Джемпер USB1 Короткий Джемпер при использовании USB1 Откройте перемычку для отключения от порта ввода/вывода Джемпер USB0 Короткий Джемпер при использовании USB1 Откройте перемычку для отключения от порта ввода/вывода

---

Фотографии

Примечание:
Open4337-C поддерживает программирование с помощью загрузчика UART
Open4337-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) LPC Cortex-M3/M4 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open4337-C

Содержимое упаковки

Вес:0,27 кг

Open4337-C макетная плата x 1 Usb-разъем типа A для мини-кабеля типа B x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Программное обеспечение CD x 1
