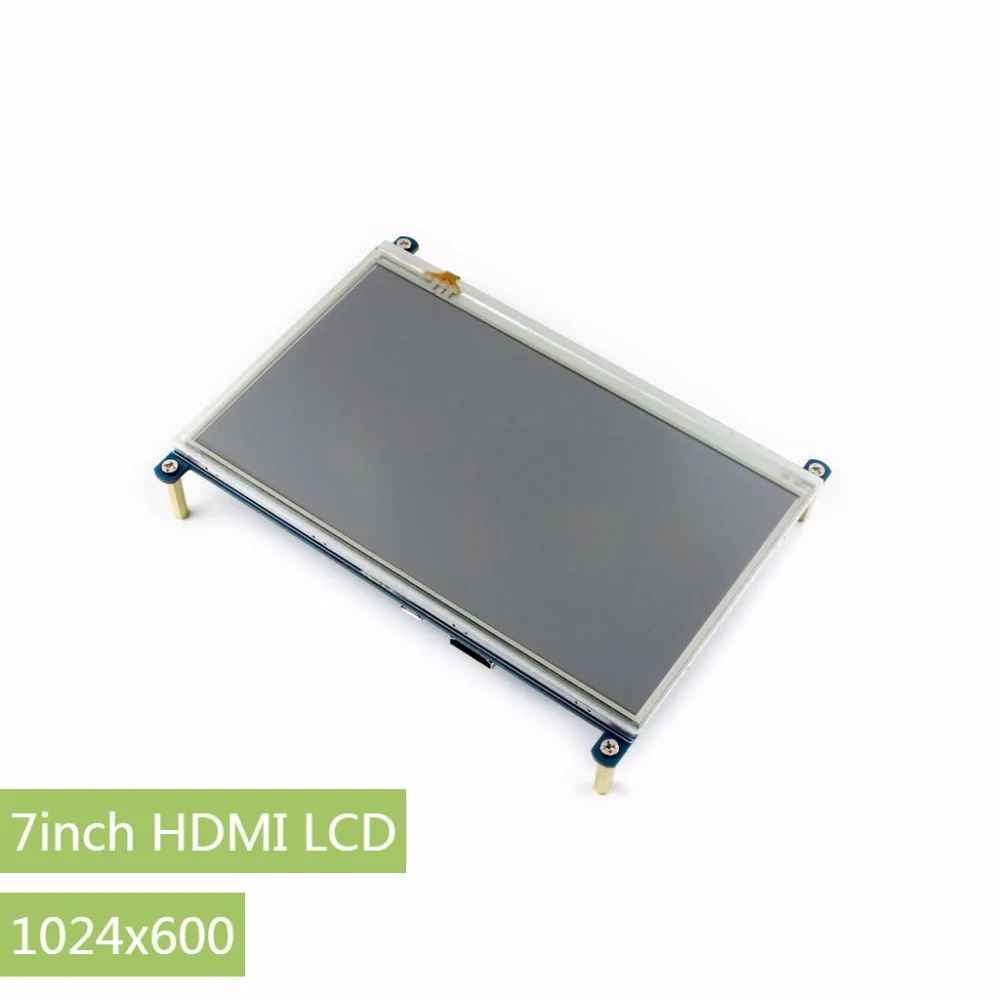

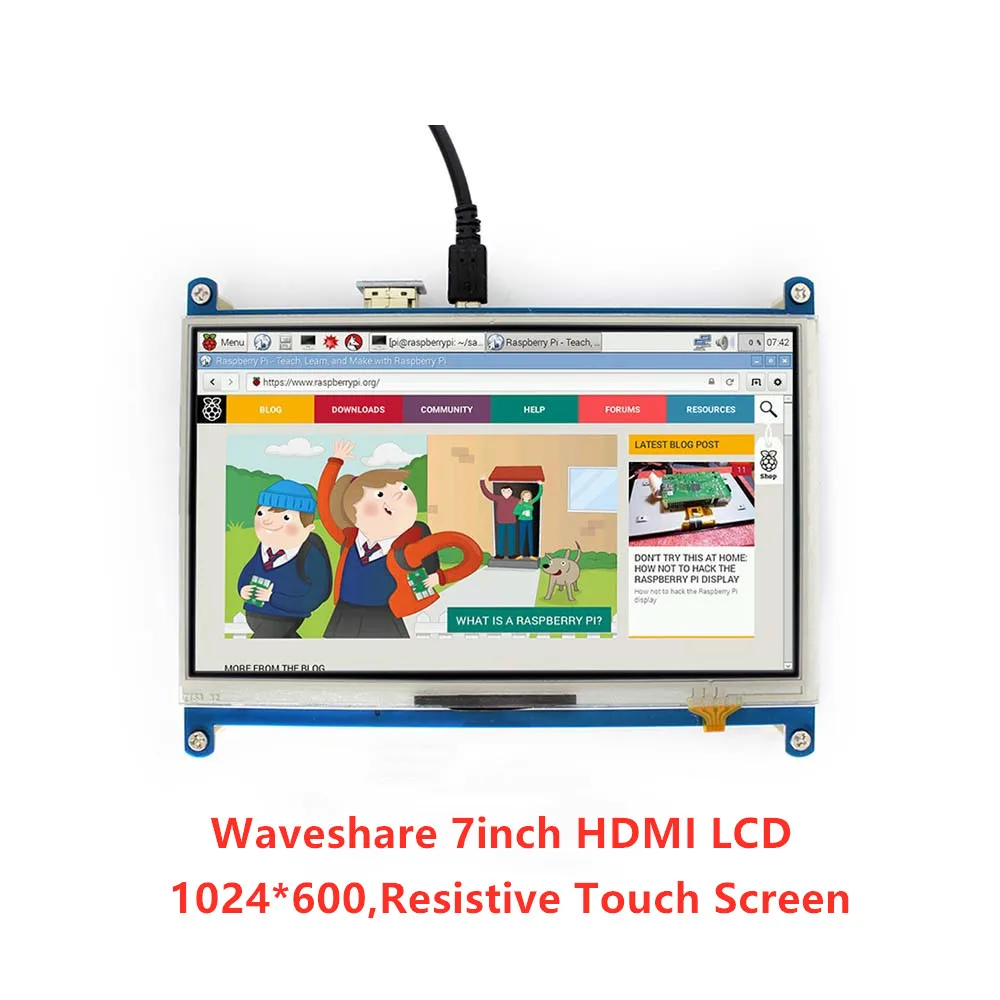

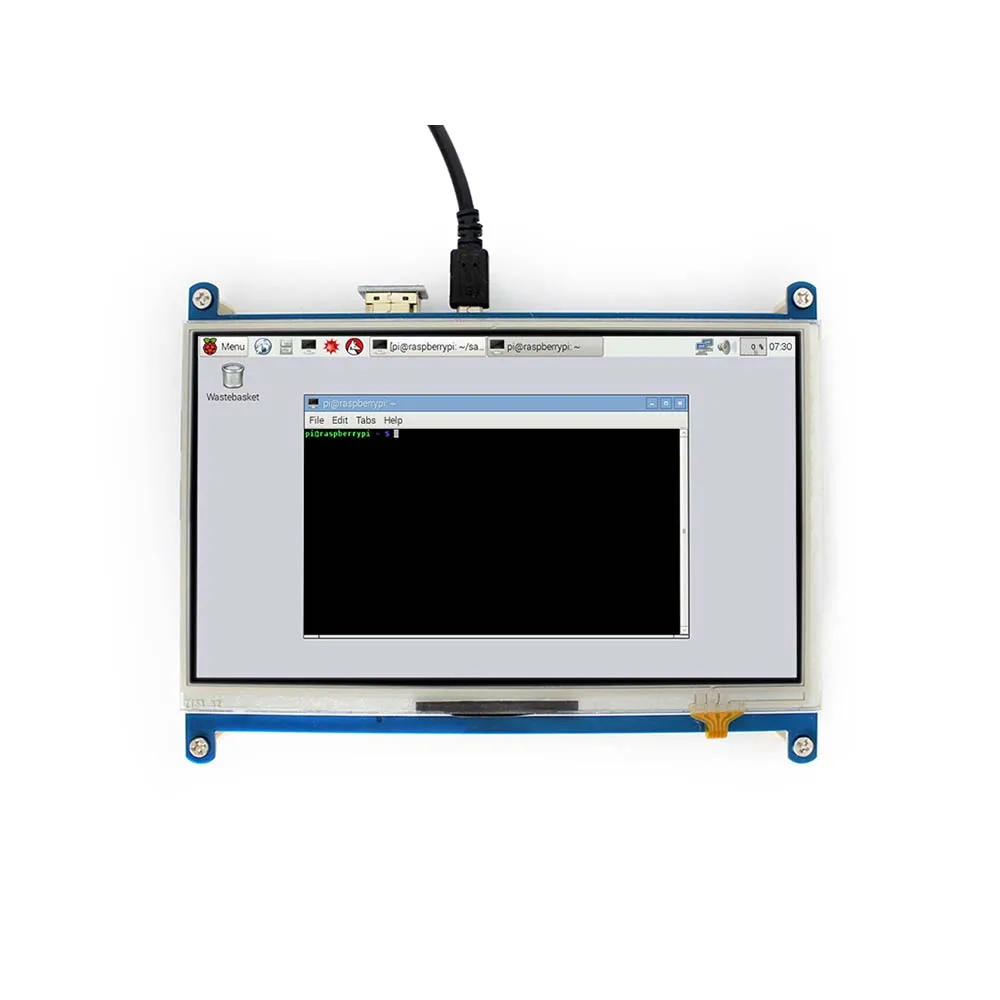

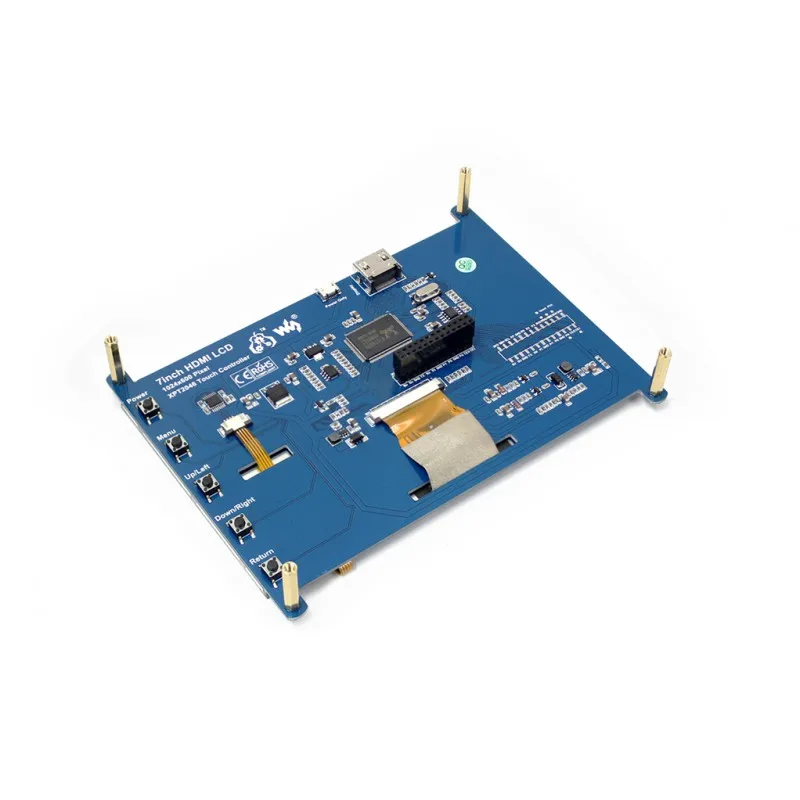

Waveshare 7 дюймовый HDMI ЖК-дисплей 1024*600 резистивный сенсорный экран Экран Дисплей

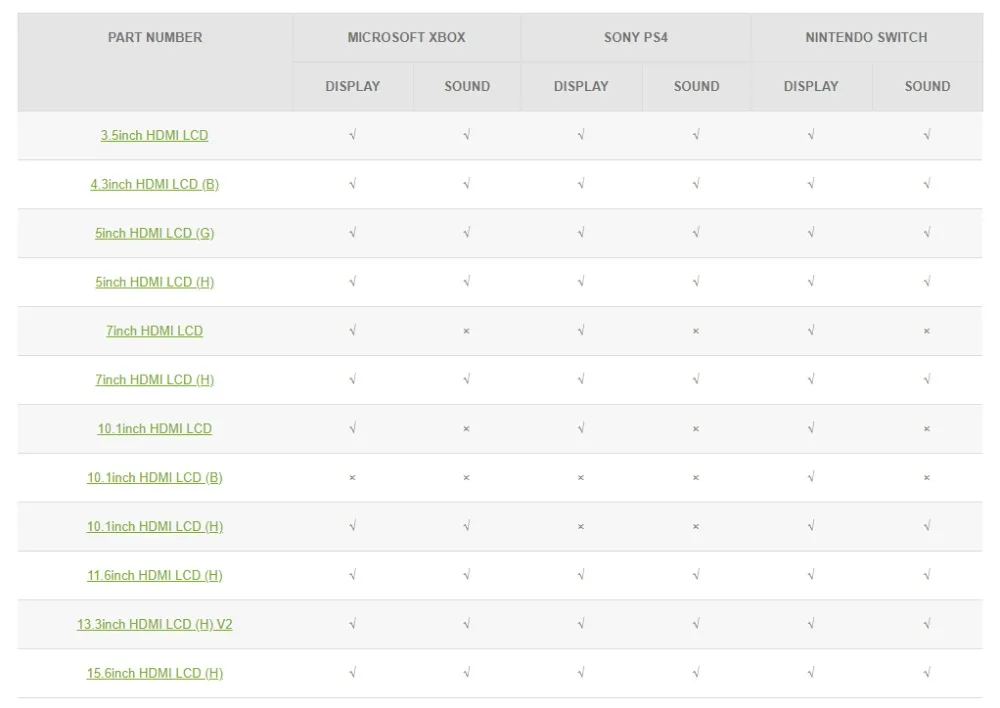

Описание продукта: 1024x600, 7 дюймов резистивный сенсорный экран Экран ЖК-дисплей, HDMI интерфейс, предназначенный для Raspberry Pi Особенности ● 7 дюймовый IPS экран, 1024x600 разрешение аппаратного ● Резистивный сенсорный экран управления ● Совместимость и прямое соединение с любой версией Raspberry Pi (за исключением Pi 1 model B или Pi Zero, который требует кабеля HDMI) ● Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) ● Также работает как компьютерный монитор, в этом случае Сенсорная панель недоступна и требуется кабель HDMI ● Интерфейс HDMI для отображения, нет необходимости в I/Os (однако Сенсорная панель по-прежнему нуждается в I/Os) ● Многоязычное меню OSD для управления питанием, регулировки яркости, регулировки контрастности и т. д. ● Поддержка регулировки подсветки на 100 уровней С помощью с игровых консолей

Примечание:
● Ограниченная ОС игровой консоли, функция touch недоступна.

● Поддержка звука означает, что игровая консоль может выводить звуковой сигнал через встроенный жк-динамик, внешний динамик или разъем для наушников. Фото

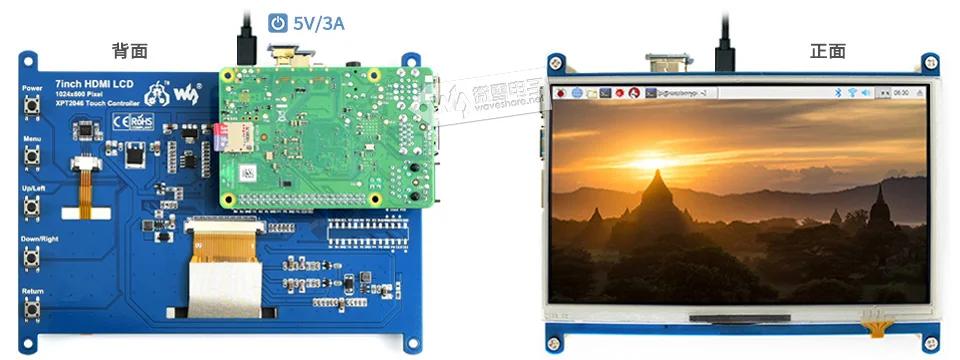

Подключение к Raspberry Pi 4

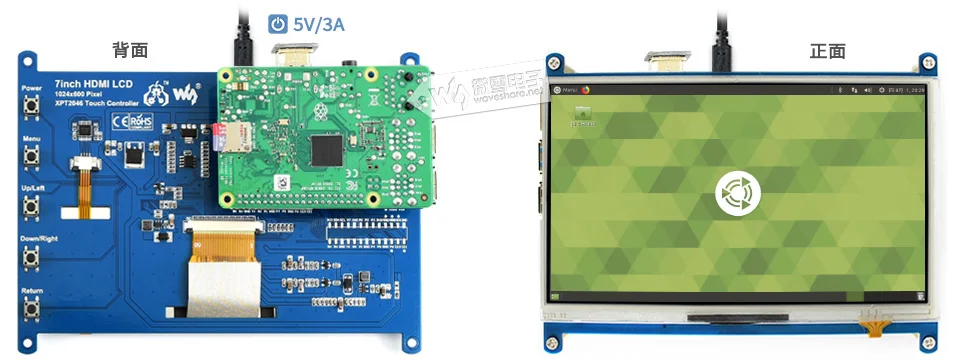

Подключение к Raspberry Pi 3B +

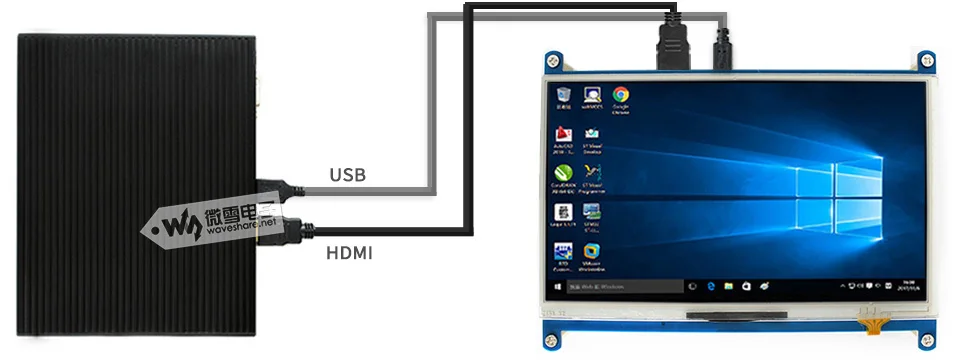

Подключение к мини-ПК

Сертификат

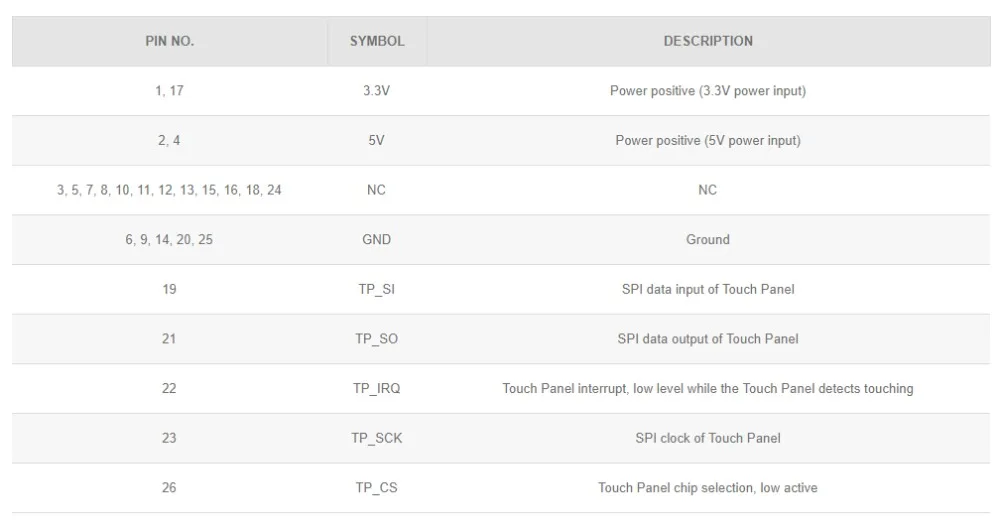

Интерфейс

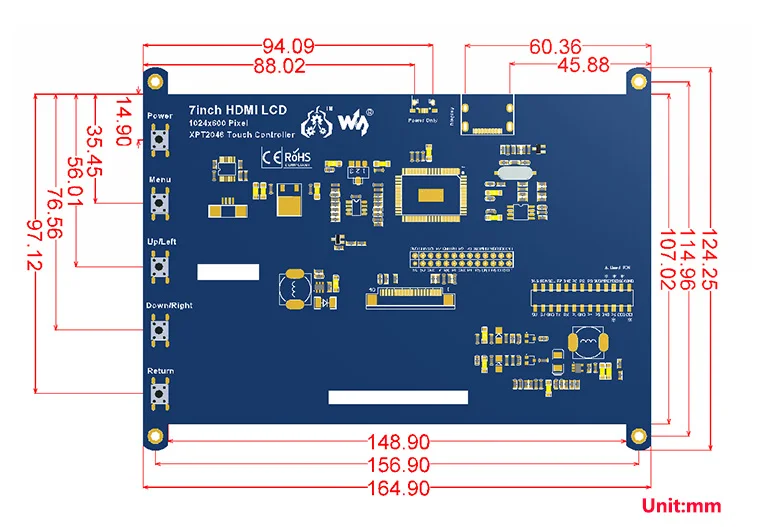

Внешний размер

Развития ресурсы

Вики:Www.wav eshare.com/wiki/7inch_HDMI_LCD

История

Как 2019,04, TFT 7 дюймовый ЖК-дисплей был модернизирован и IPS экран.

Вопросы и ответы Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер. Пожалуйста, обратитесь к руководству пользователя.
Тем не менее, для первого тестирования, вы можете использовать наше предоставленное изображение напрямую. Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в случае, если оба светодиода будут продолжать, возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для LCDs большого размера, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

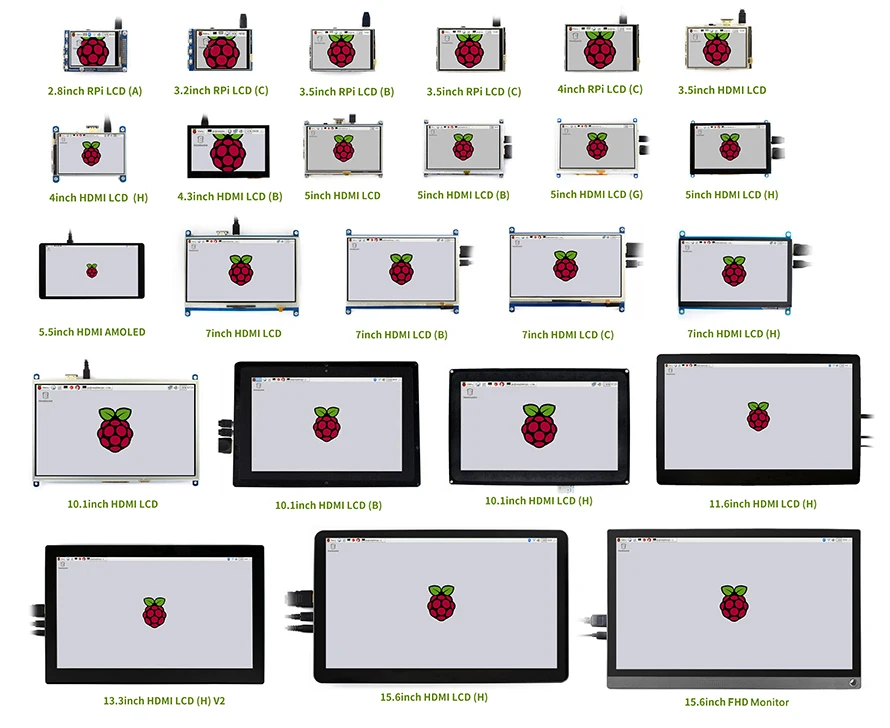

Гид по выбору Номер изделия: Разрешение Разъемы для подключения дисплея Для использования с Размер (мм) Сенсорная панель типа Закаленное стеклянное покрытие Дисплей TECH. Звук Популярные игровых консолей Как вы чувствуете GPIO дисплеи 2,8 дюймовый ЖК-экран RPi (A) 320 × 240 SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★☆ 3,2 дюймовый ЖК-экран RPi (C) 320 × 240 Высокая скорость SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★ 3,5 дюймовый ЖК-экран RPi (B) 480 × 320 SPI Pi Как Pi 3B + Резистивный × IPS × × ★★☆ 3,5 дюймовый ЖК-экран RPi (C) 480 × 320 Высокая скорость SPI Pi Как Pi 3B + Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★ 4 дюймовый ЖК-экран RPi (C) 480 × 320 Высокая скорость SPI Pi 96 × 61 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★ Дисплеи HDMI / Type-C 3,5 дюймовый ЖК-дисплей 480 × 320 HDMI Pi Как Pi 3B + Резистивный × IPS √ √ ★★★☆ 4 дюйма HDMI LCD (H) 480 × 800 HDMI Pi 99 × 58 Резистивный × IPS √ × ★★★★ 4,3 дюймовый ЖК-дисплей (B) 800 × 480 HDMI Не только Pi 106 × 68 Емкостный сенсорный экран × IPS √ √ ★★★★☆ 5 дюймовый ЖК-дисплей 800 × 480 HDMI Pi 121 × 78 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 5 дюймовый ЖК-дисплей (B) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 5 дюймовый ЖК-дисплей (г) 800 × 480 HDMI Не только Pi 121 × 76 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5 дюймов HDMI LCD (H) 800 × 480 HDMI Не только Pi 121 × 76 Емкостный сенсорный экран √ На тонкопленочных транзисторах на тонкоплёночных транзисторах √ √ ★★★★☆ 5,5 дюймов HDMI AMOLED 1080 × 1920 HDMI Не только Pi 140 × 75 Емкостный сенсорный экран √ Активно-матричные осид √ × ★★★★★ 7 дюймовый ЖК-дисплей 1024 × 600 HDMI Pi 165 × 107 Резистивный × IPS × × ★★★★ 7 дюймовый ЖК-дисплей (B) 800 × 480 HDMI Не только Pi 165 × 107 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★☆ 7 дюймовый ЖК-дисплей (C) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный сенсорный экран × IPS × × ★★★★★ 7 дюймовый ЖК-дисплей (H) 1024 × 600 HDMI Не только Pi 165 × 107 Емкостный сенсорный экран ※ IPS √ √ ★★★★★ 10,1 дюймовый ЖК-дисплей 1024 × 600 HDMI Pi 235 × 144 Резистивный × На тонкопленочных транзисторах на тонкоплёночных транзисторах × × ★★★★ 10,1 дюймовый ЖК-дисплей (B) 1280 × 800 HDMI Не только Pi 274 × 187 Емкостный сенсорный экран √ IPS × × ★★★★★ 10,1 дюймовый ЖК-дисплей (H) 1024 × 600 HDMI Не только Pi 257 × 162 Емкостный сенсорный экран × На тонкопленочных транзисторах на тонкоплёночных транзисторах √ × ★★★★☆ 11,6 дюймовый HDMI LCD (H) 1920 × 1080 HDMI Не только Pi 285 × 182 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 13,3 дюймовый ЖК-дисплей (H) V2 1920 × 1080 HDMI Не только Pi 330 × 208 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 15,6 дюймовый ЖК-дисплей (H) 1920 × 1080 HDMI Не только Pi 387 × 232 Емкостный сенсорный экран √ IPS √ √ ★★★★★ 15,6 дюймов FHD экран монитора 1920 × 1080 HDMI / Type-C Не только Pi 373 × 238 Емкостный сенсорный экран √ IPS √ √ ★★★★★

Примечание:

Pi 3B + означает Raspberry Pi 3 Модель B + Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта. Закаленное стеклянное покрытие ※: 7 дюймовый ЖК-дисплей (H) (с корпусом) Особенности закаленное стеклянное покрытие, в то время как 7 дюймовый ЖК-дисплей (H) использует нормальным экраном крышки

У вас есть Внешний вид:

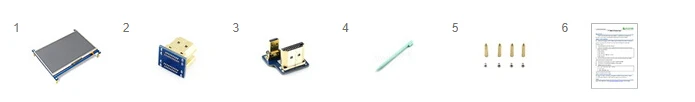

Содержимое упаковки

Вес упаковки:0,261 кг

1. 7 дюймовый ЖК-дисплей x1 2. Разъем HDMI x1 3. HDMI к micro HDMI разъем x1 4. Сенсорная ручка x1 5. Набор винтов RPi (4 шт.) x1 6. Быстрый старт листа x1
