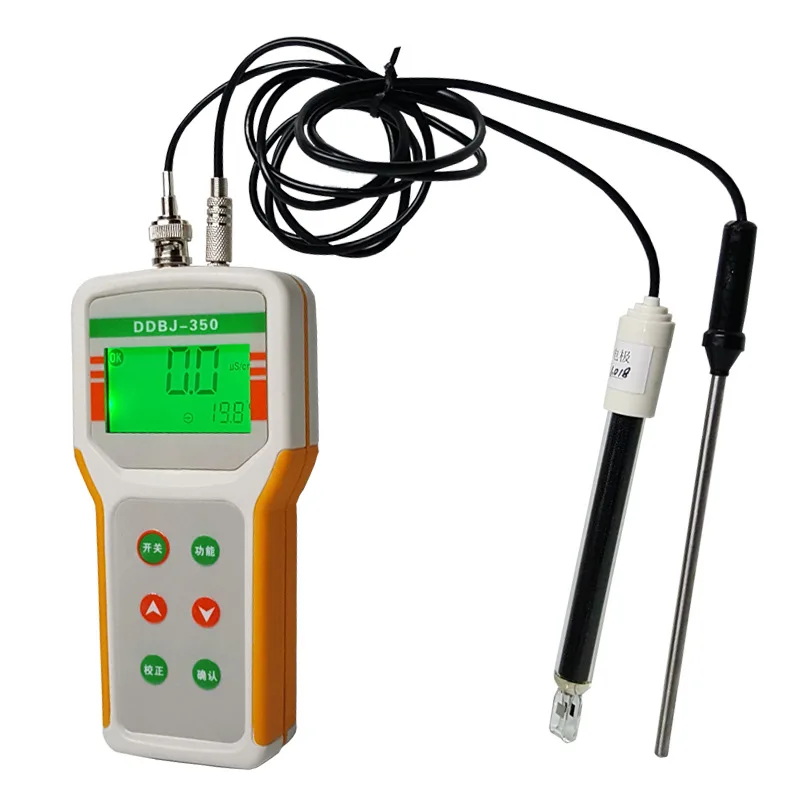

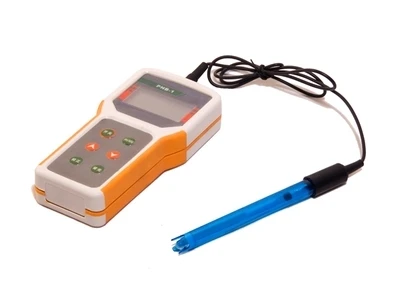

Портативный монитор Проводимости Тестер электропроводности инструмент для

Портативный монитор Проводимости Тестер электропроводности инструмент для

Условия работы

Температура окружающей среды: 5 ~ 35 градусов Относительная влажность: < 85%

Источник питания: 220 В ± 10% 50 Гц ± 1 Гц

Нет значительной вибрации

Других сильных помех магнитного поля нет.

Технические параметры

Модель продукта

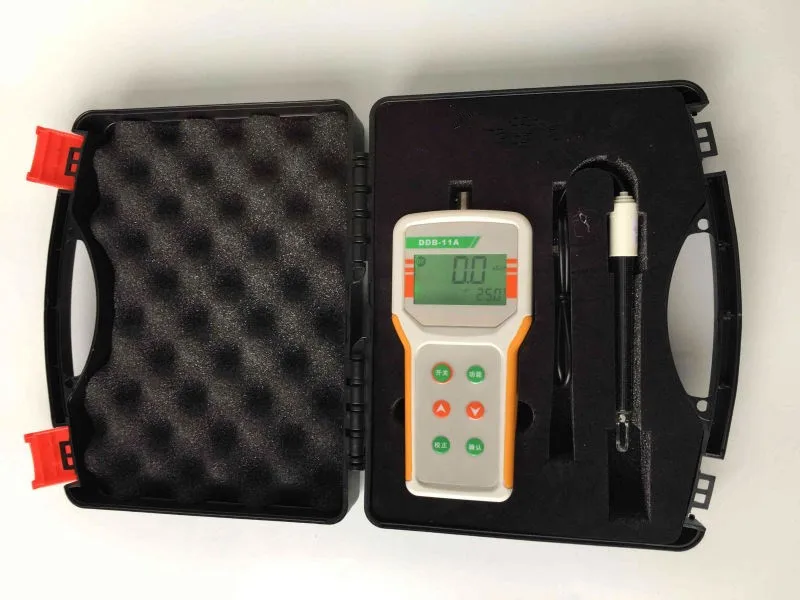

DDB-11A

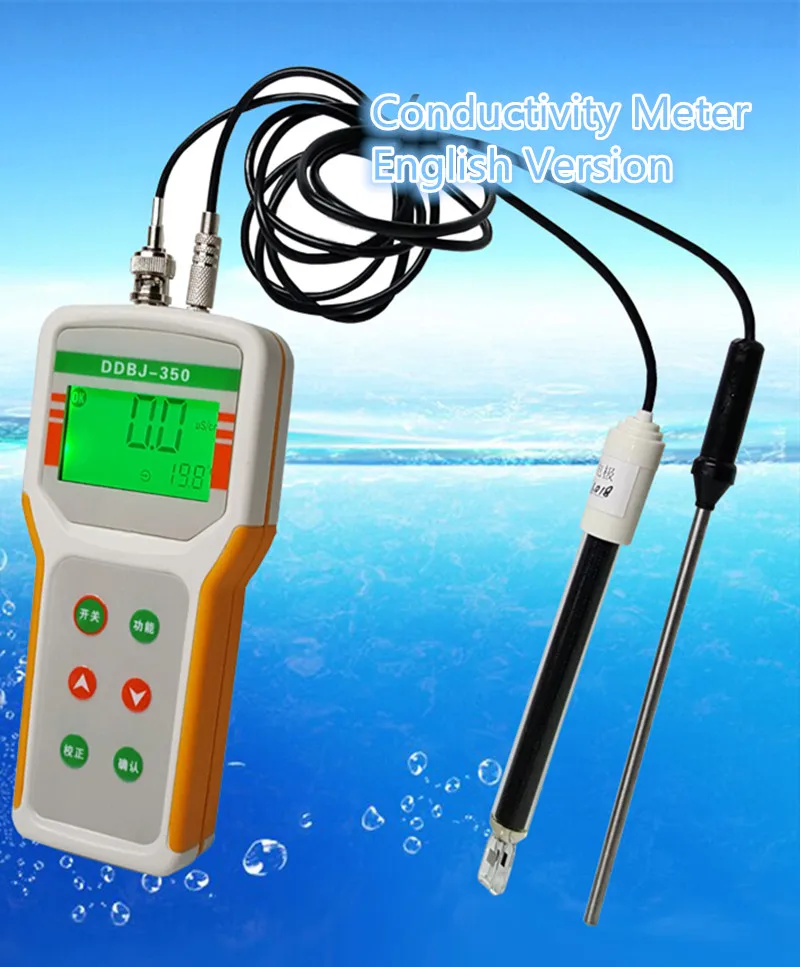

DDBJ-350

Диапазон измерения

(0 ~ 199,9) μ s/см; (200 ~ 1999) μ s/см;

(Для детей в возрасте от 2 до 19,99) также доступна доставка службами EMS см; (20 ~ 199,9) также доступна доставка службами EMS см;

Разрешение питания

0,1/1μ s/см; 0,01/0,1 мс/см;

Точность:

Счетчик электроэнергии: ± 1.0% FS; Соответствие; ± 1.5% FS

Диапазон компенсации температуры

От 10 до 50 градусов C (ручная компенсация температуры)

10 ~ 50 градусов C (Автоматическая компенсация температуры)

Температурный коэффициент

2.0%/ C

Базовая конфигурация

DJS-1E (Платиновый Черный) Электрод

1408μ s/cm проводимость Стандартная калибровка база

Аккумулятор 7 DC1.5V 4

DJS-1E (Платиновый Черный) Электрод

018 температурный электрод

1408μ s/cm проводимость Стандартная калибровка база

Аккумулятор 7 DC1.5V 4

Во-первых, технические характеристики

Диапазон измерения проводимости: (0 ~ 199,9) μ s/см; (~ 1999) μ s/см; (2 ~ 19,99) ms/см; (20 ~ 199,9) мс/см;
Разрешение: 0,1/1μ s/см; 0,01/0,1 ms/cm;
Точность: Электрический метр: ± 1.0% FS; Соответствие; ± 1.5% FS
Компенсация температуры: 1050 C ручная компенсация,
Основная конфигурация: DJS-1E (Платиновый Черный) Электрод; 1408μ s/см проводимость Стандартная калибровка база; 7 DC1.5V батарея Секция 4

1 условия работы

Условия работы

Температура окружающей среды: 0 ~ 40 °C Относительная влажность: <85%

Источник питания: аккумулятор № 7 DC1.5V 4 секции

Нет значительной вибрации

Нет других сильных помех магнитного поля, кроме магнитного поля Земли.

Дополнительные параметры электрода: 1 (по умолчанию), (0,1, 10 различных цен)

Размеры и вес: 180 × 80 × 30 мм (длина х ширина х высота) 0,5 кг

Во-вторых, принцип работы инструмента
В растворе электролита заряженные ионы перемещаются под действием электрического поля и передают ток. Проводимость представлена G, что является взаимным сопротивлением. G = 1/R
Метод измерения размера электрической проводимости может быть вставлен в раствор двумя металлическими пластинами электродов для формирования ячейки проводимости и измерения сопротивления между двумя пластинами. Согласно законам Ома, значение сопротивления прямо пропорционально расстоянию между пластинами L (см), которое обратно пропорционально площади пластины A (см2). Это R = & rho; • L/A
& Rho; Удельное сопротивление, взаимная проводимость и K, K = 1/& rho;
Для определенного электрода, отношение эффективного расстояния между электродной пластиной и областью пластины а называется постоянной электрода, который выражен J = L/A (L)
В соответствии с вышеперечисленными всеми видами доступны:
G = K = G & bull = K/J; J
Проводимость G блока SIEMENS, и символ единицы S.
1S = 103ms = 106μ S
Общие единицы проводимости K: mS / cm и μ S / cm.
Инструмент проводимости добавляется на электроде через напряжение постоянного тока, генерируемое осциллятором (с напряжением переменного тока, чтобы избежать поляризации, вызванной электродом), проводимость тока в бассейне, текущий раствор и измеренная проводимость пропорциональны преобразованию напряжения тока, усилению, демодуляции, Преобразование напряжения постоянного тока через температурную компенсацию, наконец через A/D преобразователь в цифровой сигнал с помощью микрокомпьютера дисплея. Весь процесс контролируется микрокомпьютером.

Три, основное Описание инструмента
1 кнопка управления прибором
Инструмент с 6 операционными клавишами
1. "переключатель"-открытый ключ, клавишный переключатель питания.
2. "Калибровка"-калибровка ключа, в состоянии измерения, ключ в режиме калибровки прибора.
3. «функция»-функциональная клавиша, клавиша для входа в режим настройки параметров P1, P2, P3...
4. «и; И;»-увеличение Бонда и снижение Бонда.
А, в состоянии из-за измерений вручную компенсация температуры в тех случаях, когда ключ, чтобы увеличить или уменьшить значение температуры, короткое нажатие смена 0,1 градусов, долгое время изменения температуры быстро.
B, когда параметр установлен, клавиша изменяет номер.
5. «подтвердите»-подтвердите ключ, в состоянии калибровки или состоянии настройки параметров, когда ключ для подтверждения ключа, инструмент в состоянии измерения.

Четыре, обычный Измеритель проводимости
1. Проводимость более точная
В соответствии с ключом & ldquo & rdquo, «калибровка; CAL» вспышка, приглашение для перехода в режим калибровки, стандартная головка калибровочного инструмента 1408μ s/cm вставляется в задний держатель электрода, измеряя значение стабильности, затем нажмите кнопку & ldquo», калибровка; ЖК-дисплей и ldquo 1408μ s/cm & rdquo мигающий; Через несколько секунд, знак «конец» и возврат в режим измерения, может быть повторен до тех пор, пока значение измерения не будет стабильной и точной калибровки.
Примечание: когда прибор откалиброван, его можно использовать напрямую.
2 измерения проводимости
В соответствии с измеренным раствором с подходящим электродом штекер электрода в гнездо, штепсельная паза зазубрена на розетке, штепсельная вилка вверху, нажмите & rdquo, чтобы услышать «; Звук может быть. Вытяните вилку: удерживайте вилку. Откройте крышку батарейного отсека за инструмент, установите 1,5 V батарея 4 (обратите внимание на положительный и отрицательный), нажмите кнопку «загрузки», включите источника питания, греться в течение 5 минут.
Проводящий электрод промывают и высушивают, помещают в раствор, а затем помещают в стационарное состояние после возбуждения.
3 важное примечание
Следующие два вида калибровки решения памяти прибора, пожалуйста, установите параметры в P1;
США (Европейская и американская серия) - 84μ s/см; 1413μ s/см; 12,88 мс/см; 111,9 мс/см
CH (китайская серия) - 146.6US/CM; 1408μ s/cm; 12,85 ms/cm; 111,3 ms/cm
Этот инструмент имеет уникальную функцию калибровки, в соответствии с проводимостью образцов воды и калибровочным раствором как можно ближе к принципу выбора калибровочного раствора для калибровки, обычно используемый калибровочный раствор составляет 1408μ s/см, с помощью инструмента поддерживающего электрода (K = 1cm-1), 1408 & mu s/см; Калибровочный калибровочный раствор, Может использоваться при измерении в диапазоне менее 100 м/см. Для выбора см. Таблицу (1-1).
Таблица (1-1)

Метод калибровки электродов, Метод настройки инструмента, Стандартное решение калибровки, стандартный Калибровочный блок 1408μ s/см и метод постоянной установки три, метод калибровки стандартного решения, если Стандартное решение является точным, он может обеспечить точность. Если привычка пользователя устанавливать с помощью метода постоянной, а именно метода настройки в соответствии с постоянным электродом проводимости на этикетке, калибровка держателя образца является инновацией нашего изобретения, использование очень удобно (рекомендуется), три метода калибровки могут быть выбраны произвольно, а не взаимное влияние.

Температурный коэффициент компенсации инструмент заводская установка 2.0%/ DEG C, но различных видов и различных концентраций раствора коэффициент проводимости температуры отличается, пользователь может обратиться к таблице (1-2) И данные, полученные в эксперименте, в настройках параметров в наборе P3.
Примечание: Когда Коэффициент компенсации температуры установлен до 0, компенсация температуры при тестировании прибора отсутствует
Таблица (1-2)

Для других параметров прибора см. Таблицу (1-3)

4 настройки параметров
Список параметров тестирования электрической проводимости (1-3)
Таблица (1-3)

(1) Серия решения для калибровки проводимости (P1)
1 нажмите кнопку «функция», инструмент в режим P1;
2 по "& and;" & or; "Серия стандартных решений для выбора ключа;
Серия CH- China USA- series
3 нажмите кнопку «функция», чтобы войти в следующие настройки параметров или нажмите «Подтвердить» и вернуть режим измерения;
(2) Постоянный выбор электрода (P2)
1 Нажмите & ldquo в режиме P; Функциональная клавиша» введите режим P2;
2. Постоянная Настройка Бонда «& and;» или «& or;»: 0,1 & rarr; 1 & rarr; 10;
3 нажмите кнопку «функция», чтобы войти в следующие настройки параметров или нажмите кнопку «Подтвердить», чтобы подтвердить и вернуть режим измерения;
4.P2 Заводской набор К = 1;
(3) Коэффициент компенсации температуры (P3)
1 Нажмите & ldquo в режиме P2; Функция», чтобы войти в режим P3;
2 "&»; «и капитального ремонта;» Количество клавиш диапазон изменений: 0,00-9,99; Нажмите и удерживайте кнопку «&;" или "и капитального ремонта; Ключ; Может быстро меняются;
Примечание: Если заданный номер равен 0, компенсация температуры отсутствует;
3 нажмите кнопку «функция», чтобы войти в следующие настройки параметров или нажмите кнопку «Подтвердить», чтобы подтвердить и вернуть режим измерения;
Заводская установка P3 составляет 2%;
(4) Электрод постоянной настройки (P4)
1 в режиме P3 клавиша «функция» в режим P4, ЖК-дисплей показывает постоянное значение предыдущей калибровки;
2 в соответствии с «& and;» или «& or;» Размер модификации ключа, в соответствии с постоянным значением электрода проводимости на наборе;
3 нажмите кнопку «функция», чтобы войти в следующие настройки параметров или нажмите кнопку «Подтвердить», чтобы подтвердить и вернуть режим измерения;
4 потребность в 1 электрод постоянный наружный постоянного набор, как, например, использование постоянного 10,3 Электрод проводимости, следует сначала введите постоянного установка P2 в «10», И затем введите постоянное значение Режима P4 в 10,3;
(5) Выбор температурного блока (P5)
1 Нажмите & ldquo в режиме P4; Функция», чтобы войти в P5;
2. Клавиша «& and;» или «& or;» выбираемая температурная единица C или 0F;
3 нажмите кнопку «функция», чтобы войти в следующие настройки параметров или нажмите кнопку «Подтвердить», чтобы подтвердить и вернуть режим измерения;
(6) для восстановления заводских настроек (P6)
1 Нажмите & ldquo в режиме P5; Функция», введите режим P6;
2 Нажмите «& and;» или «& or;», выберите «On & rdquo, что означает восстановление режима заводских настроек, 2S возвращает режим измерения;
Пять, вопросы, требующие внимания
1. Когда прибор был откалиброван на электроде проводимости, в общем, пользователь может непосредственно использовать.
2. Рекомендуется калибровать обычное использование один раз в месяц; Недавно приобретенный проводящий электрод и Электрод проводимости после определенного периода времени должны быть откалиброваны.
3. Чтобы Электрод проводимости был чистым, перед и после измерения используйте чистую воду, чтобы высушить краску и электрод, лучше использовать раствор в краску электрода.
4 электродная поверхность стержня покрыта слоем платины черного цвета, чтобы уменьшить поляризацию электрода, увеличить диапазон, поэтому поверхность платинового черного электрода может не только протирать в чистящей воде, чтобы не повредить Платиновое черное покрытие; С теплой водой можно очистить с помощью моющего электрода органические ингредиенты также могут использовать спирт для очистки пятна.
Электрод 5 обычно должен погружаться в воду, чтобы предотвратить инерцию платинового черного цвета, например, обнаружение поломки черного электрода с платиновым покрытием, можно погружать в 10% азотную кислоту или 10% соляную кислоту 2 мин, затем краску в воду, а затем измерять, если ситуация не улучшается, Он должен быть повторно покрыт платиной черного цвета или заменен новым электродом.
6 если прибор не является нормальным, установите P6 для «On & rdquo, чтобы инструмент восстановил заводские настройки, а затем калибровку и тестирование.

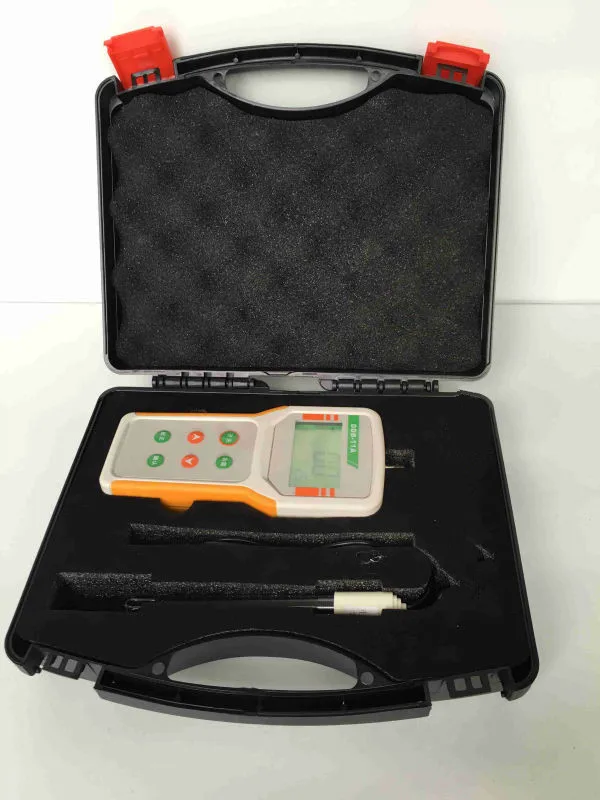

Шесть комплектов оборудования
1 портативный микрокомпьютер Тип проводимости метр хост 1
2.DJS-1E (Платиновый Черный) Электрод 1
3.1408μ s/cm стандарт проводимости калибровки 1
4. Аккумулятор DC1.5V (Не прилагаются)
