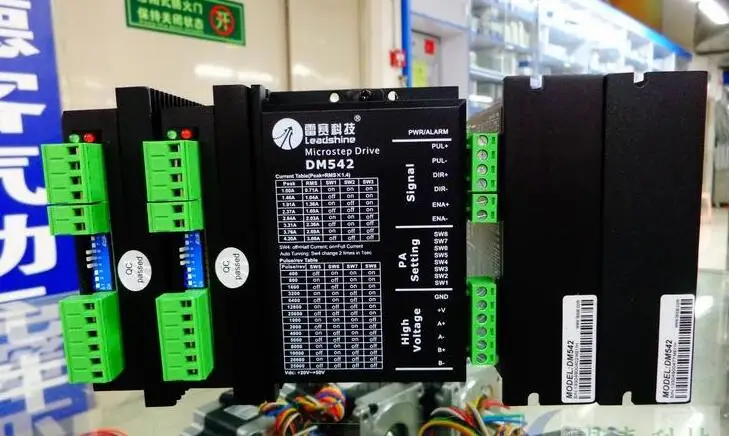

Оригинальный драйвер шагового двигателя Leadshine DM542/2-фазный микрошаговый 50vdc 1.0A до
Описание товара

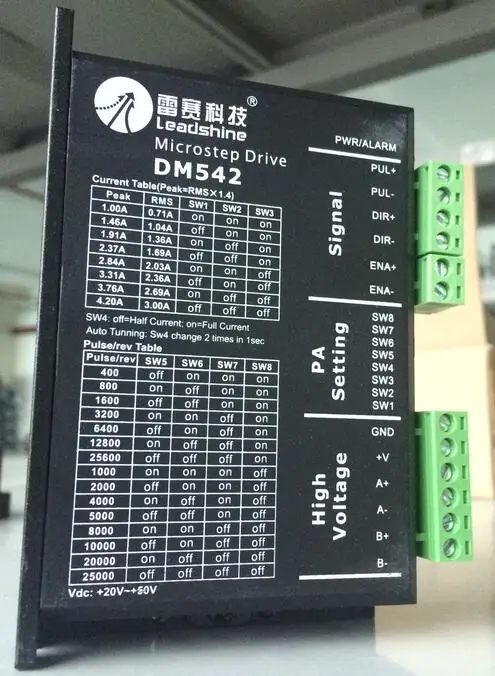

Leadshine DM542 Цифровой Драйвер шагового двигателя 20-50 В постоянного тока с 1,0-4.2A для ЧПУ комплектов приводов
DM542-это полностью цифровой шаговый привод, разработанный с усовершенствованным алгоритмом управления DSP на основе новейшей технологии управления движением. Он достиг уникального уровня гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Его Автоматическая идентификация двигателя и функция автоматической настройки параметров обеспечивают быструю настройку оптимальных режимов с различными двигателями. По сравнению с традиционными аналоговыми приводами DM542 может управлять шаговым двигателем при гораздо более низком уровне шума, более низком нагревании и плавном движении. Его уникальные особенности делают DM542 идеальным выбором для применения с высокими требованиями.
Ключевые особенности
Антирезонансный обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона Автоматическая идентификация двигателя и технология автоматической конфигурации параметров, предлагает оптимальные ответы с различными двигателями Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий выход микрошага, таким образом предлагает более плавное движение двигателя 15 Выбор разрешения microstep включая 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000 Мягкий старт без "скачка" при включении Входное напряжение 18-50VDC 8 выбираемый пиковый ток, включая 1.00A, 1.46A, 1.91A, 2.37A, 2.84A, 3.31A, 3.76A, 4.20A Импульсная Входная частота до 200 кГц, TTL совместимый и оптически изолированный вход Автоматическое снижение холостого тока Подходит для двухфазных и 4-фазных двигателей Поддержка режимов PUL/DIR и CW/CCW Защита от перенапряжения, перегрузки по току
Электрические свойства (температура окружающей среды Tj = 25 °C pm)
ПараметрыDM542Мин.ТипичныйМакс.БлокВыходной ток1,0-4,2 (3.0RMS)AНапряжение питания+ 20+ 36+ 50VDCТок логического сигнала71016МаЧастота импульсного ввода0-200КГцШирина импульса2,5--СШАИмпульсное напряжение5-24VDCСопротивление изоляции500--Mohm
Конфигурации разъема P1
ШтырьПодробная информацияПул +
PUL-Импульсный сигнал: в режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, эффективный для каждого восходящего или падающего края (устанавливается внутри jumper J1); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, эффективный для высокого уровня или низкого уровня (устанавливается внутри jumper J1). Для надежного отклика ширина импульса должна быть больше 1,5 МКС. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется.DIR +
DIR-Сигнал DIR: в одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; в двухимпульсном режиме (устанавливается внутри перемычки J3), этот сигнал-импульсный счетчик часов (CCW), эффективный для высокого или низкого уровня (устанавливается внутри jumper J1). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 МКС. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW.Эна +
Эна-Включение сигнала: этот сигнал используется для включения/отключения диска. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНе подключен (включен).
Конфигурации разъема P2
ШтырьПодробная информация+ VdcИсточник питания, 20 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения.GNDМощность заземленияA +, A-Фаза двигателя AB +, B-Фаза двигателя B
Выбор разрешения микрошага
МикрошагШаги/об. (для мотора 1,8 °)SW5SW6SW7SW82400СкидкаНаНаНа4800НаСкидкаНаНа81600СкидкаСкидкаНаНа163200НаНаСкидкаНа326400СкидкаНаСкидкаНа6412800НаСкидкаСкидкаНа12825600СкидкаСкидкаСкидкаНа51000НаНаНаСкидка102000СкидкаНаНаСкидка204000НаСкидкаНаСкидка255000СкидкаСкидкаНаСкидка408000НаНаСкидкаСкидка5010000СкидкаНаСкидкаСкидка10020000НаСкидкаСкидкаСкидка12525000СкидкаСкидкаСкидкаСкидка
Настройки тока
Для данного двигателя, более высокий ток драйвера сделает мотор на выходе больше крутящего момента, но в то же время вызывает больше нагрева в двигателе и драйвере. Таким образом, выходной ток обычно устанавливается таким образом, что двигатель не перегревается в течение длительного времени работы. Так как параллельные и серийные соединения Катушки Двигателя значительно изменят индуктивность и сопротивление, поэтому важно установить выходной ток драйвера в зависимости от фазового тока двигателя, головок двигателя и методов подключения. Оценка фазового тока, поставляемая производителем двигателя, важна для выбора тока драйвера, однако выбор также зависит от проводов и соединений.
Первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Пиковый токТок RMSSW1SW2SW31.00A0.71AНаНаНа1.46A1.04AСкидкаНаНа1.91A1.36AНаСкидкаНа2.37A1.69AСкидкаСкидкаНа2.84A2.03AНаНаСкидка3.31A2.36AСкидкаНаСкидка3.76A2.69AНаСкидкаСкидка4.20A3.00AСкидкаСкидкаСкидка
Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем динамическая Настройка тока, особенно при высоком
