VAC1300 Многофункциональный беспроводной двунаправленный вольтовый мощность амперметра, ватт Настольный кулометрБесплатная доставка с номером отслеживания12003255

Описание:

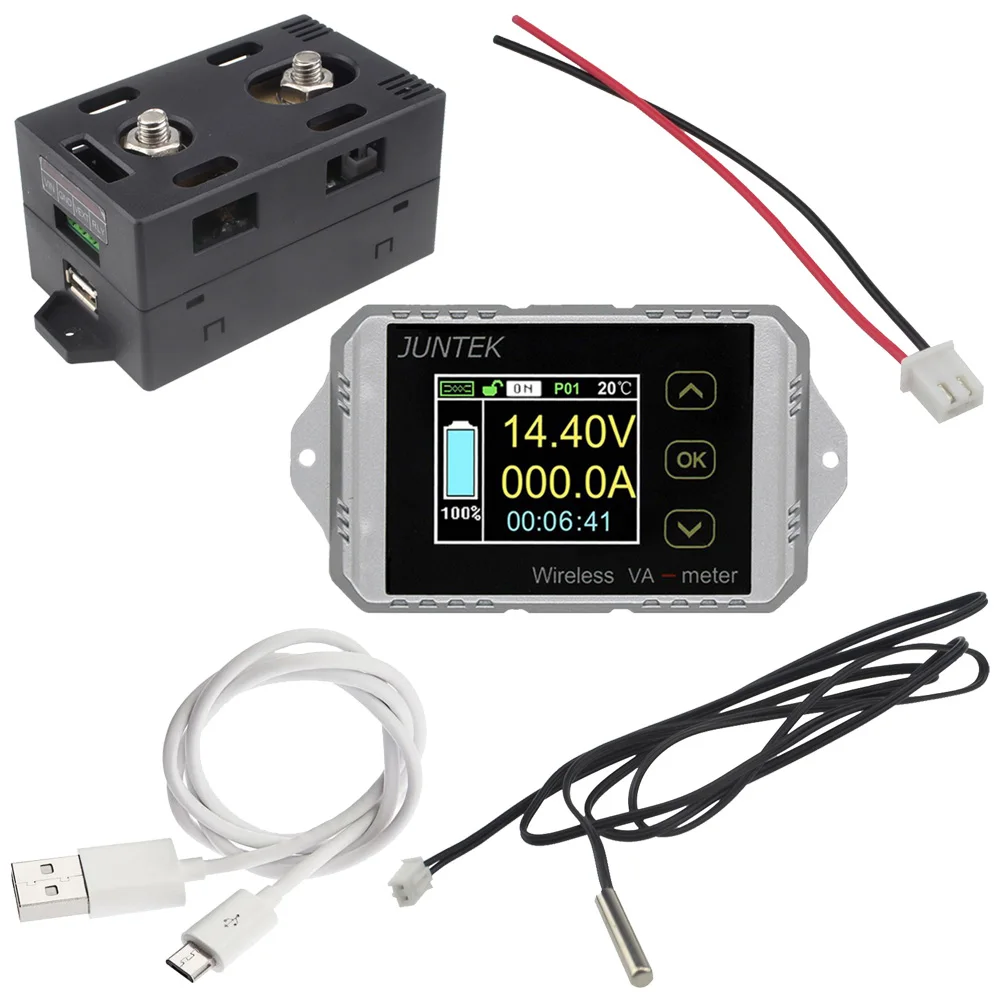

VAT Series A может измерять напряжение постоянного тока, ток, мощность, заряд и разгрузку, ватт, час, время, температура цветного кулонного метра; Измеритель делится на модуль измерения и модуль дисплея, два модуля могут использовать usb-кабель для подключения передачи сигнала, Но также через встроенную беспроводную РЧ-цепь для передачи сигналов; Аксессуары, включая usb-кабель для передачи данных и датчик температуры; Модуль измерения может определить передний и задний ток в обоих направлении, без изменения проводки можно достичь заряда аккумулятора и контроля емкости разряда; Очень подходит для использования на солнечной энергии, ветровой энергии, в электромобиле.

Особенности:

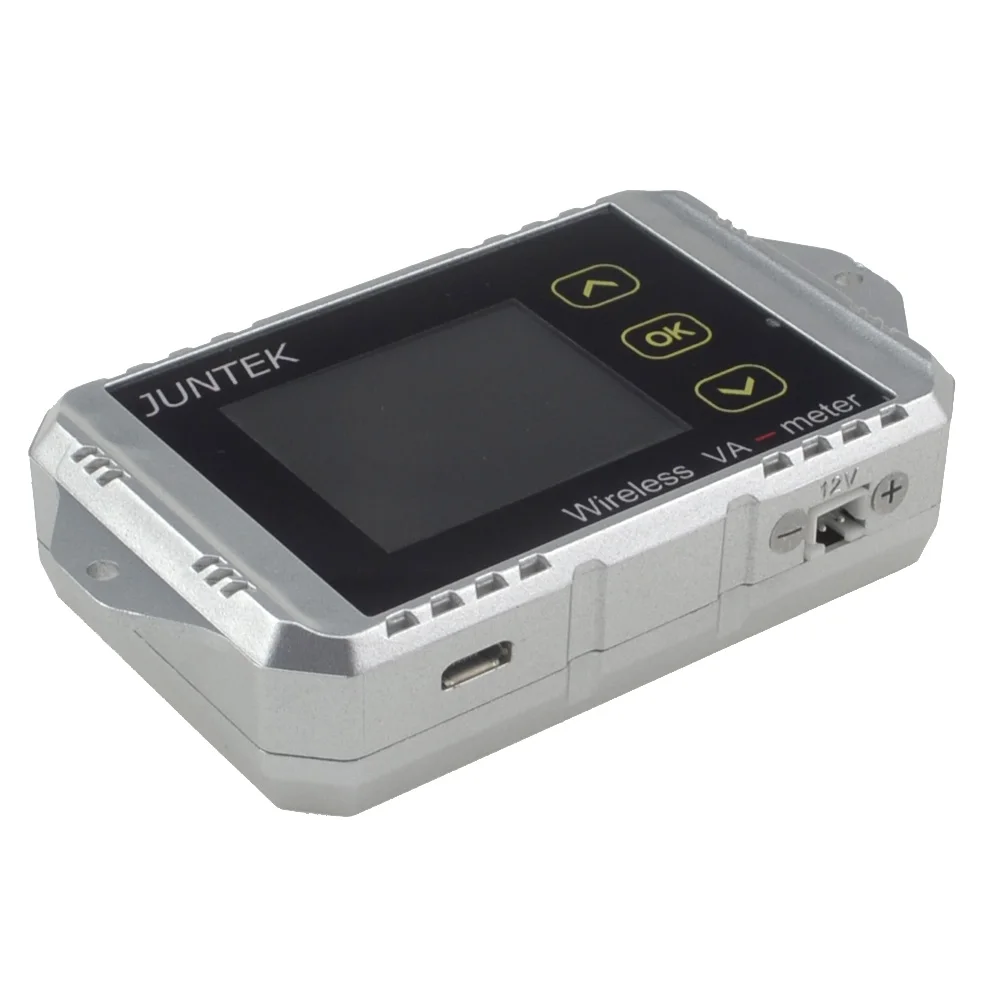

Инструмент разделен на две части, включая модуль дисплея и модуль измерения, интерфейс дисплея на китайском и английском языках, который может быть установлен в настройках языка.

Основные параметры, такие как напряжение и ток, отображаются в большом интерфейсе шрифта для легкого наблюдения. Через несколько секунд, Главный интерфейс автоматически переключится на крупный шрифт интерфейс дисплея, и время может быть установлен в Системных настройках. Светильник с обратным дисплеем легко увидеть, пожалуйста, прочитайте «инструкции по эксплуатации» для получения подробной информации.

Модуль дисплея серии VAT и размер модуля измерения (в мм)

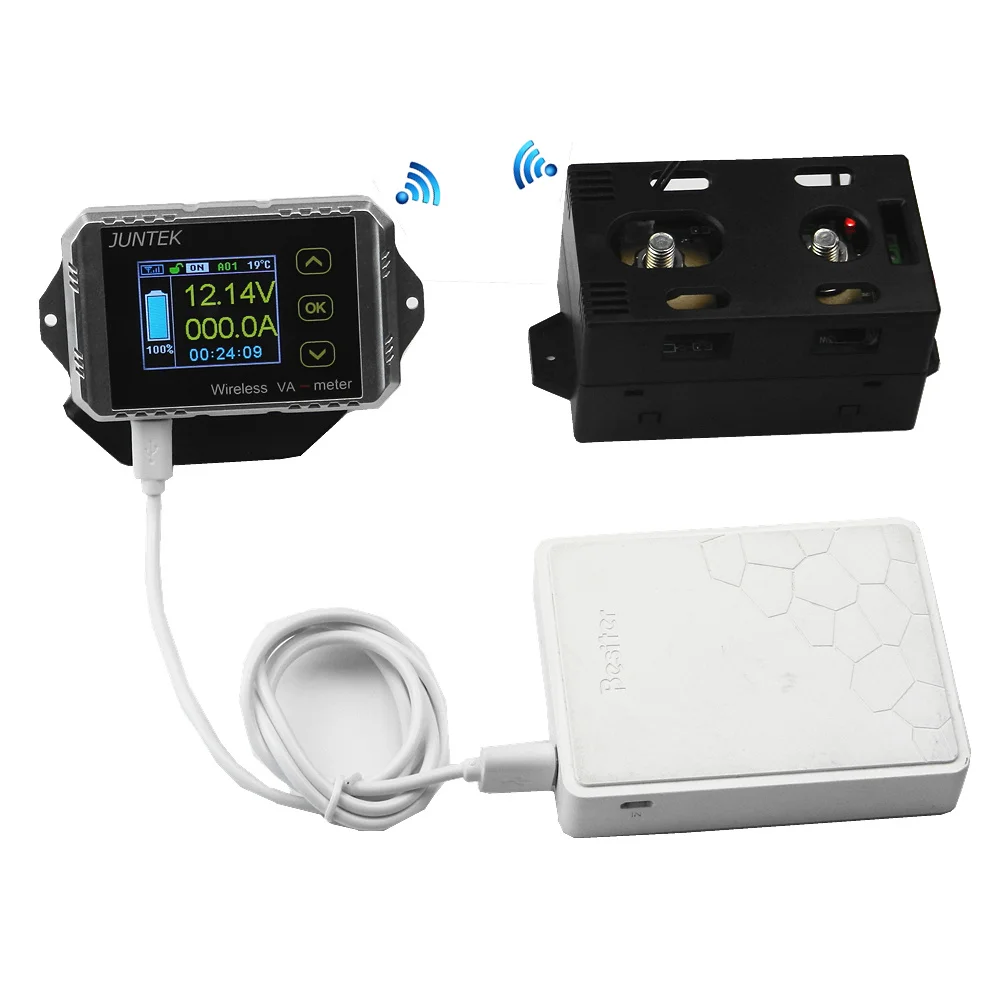

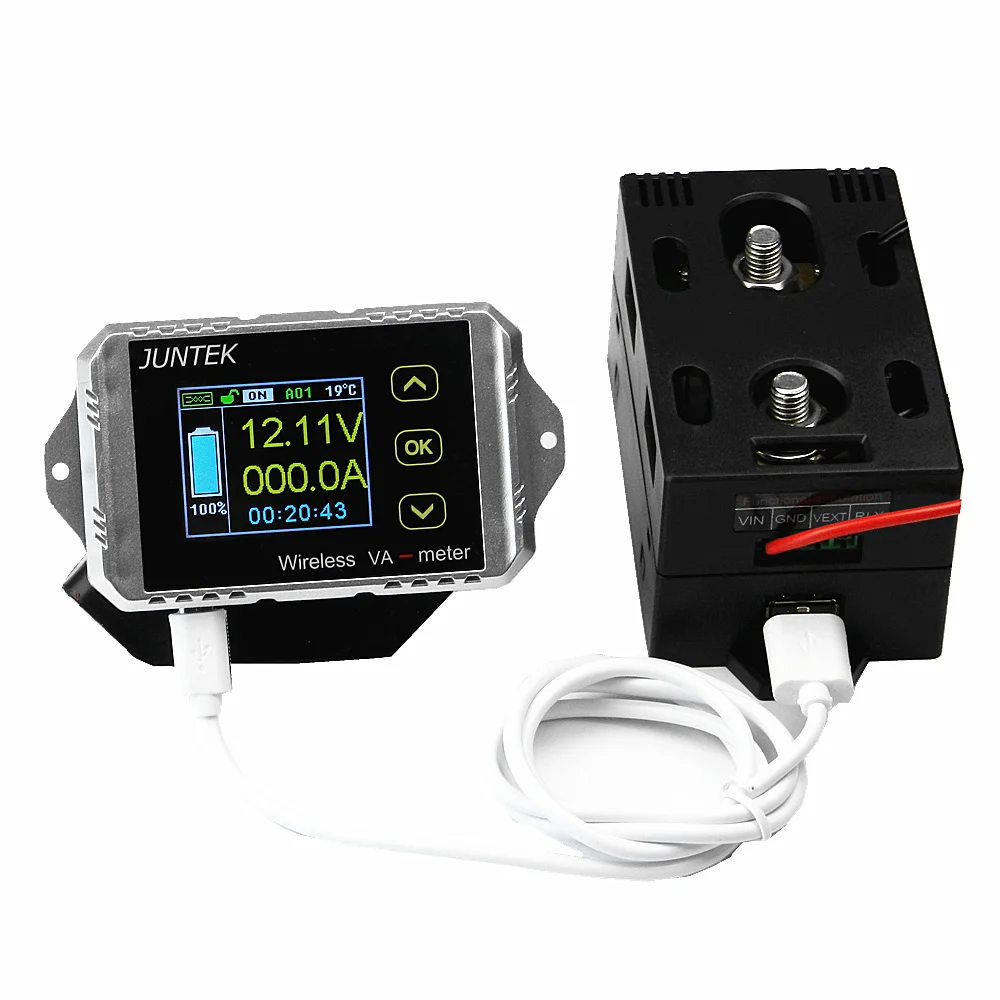

Инструмент может быть «проводной связью» и «беспроводной связью»

1. Схема подключения питания на дисплее выглядит следующим образом:

Когда плата дисплея питается отдельно, есть два интерфейса электропитания, которые представляют собой интерфейс электропитания USB 5 в и разъем 2P (8-16 в).

1. Схема проводки модуля измерения выглядит следующим образом:

2,1, схема проводки ват1030:

Метод проводки слева применим к измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; Метод подключения справа распространяется только на заряд измерения аккумулятора.

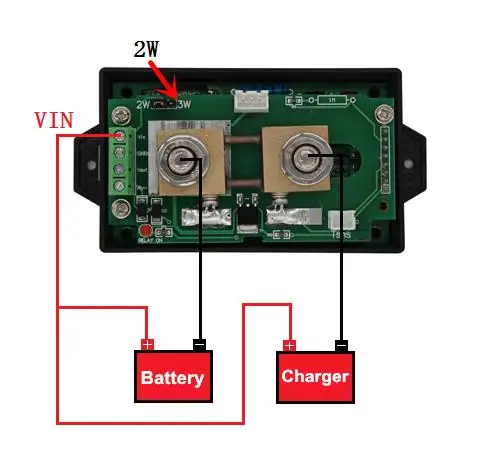

2,2, схема проводки ват1050, ват1100, ват1200, ват1300, измерительное напряжение 10-100 в:

Приведенная выше цифра подходит для измерительной цепи ват1050, ват1100, ват1200, ват1300, напряжение 10-100 в; Внимание в настоящее время обратите на перемычку, чтобы получить 2 Вт, левый способ проводки подходит для измерения разряда батареи и измерения цепи постоянного тока; Метод проводки справа подходит только для зарядки аккумулятора.

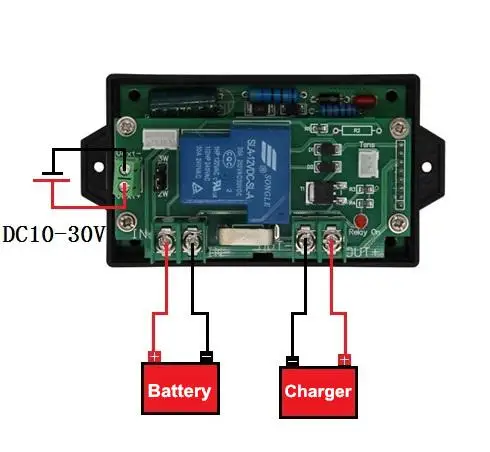

2,3, схема измерения напряжения ват4300-0-400 В и ват1050, ват1100, ват1200, ват1300, схема измерения напряжения 0-100 в:

Рисунок выше подходит для батарей или цепей, где значения ват4300 0-400 В и ват1050, ват1100, ват1200 и ват1300 до 0-100 в; В настоящее время, обратите внимание, что Соединительная крышка должна быть подключена к 3 Вт, и ей необходимо использовать 10-30 в. Постоянное напряжение обеспечивает питание модуль измерения; Метод подключения слева подходит для измерения разрядки аккумулятора и просим Вас принять во внимание тот факт цепи постоянного тока; метод проводки справа подходит только для зарядки измерения аккумулятора.

2,4, VAT1050, VAT1100, VAT1200, VAT1300 и VAT4300 внешнее реле схема электропроводки;

Перед операцией, пожалуйста, внимательно проверьте, правильно ли проводка, состояние подключения отображается в верхней части экрана.

Инструкции по эксплуатации

Примечание: оставьте курсора в положении «ADR» и удерживайте кнопку «вниз» в течение 3 секунд, чтобы переключиться на «LNG».
