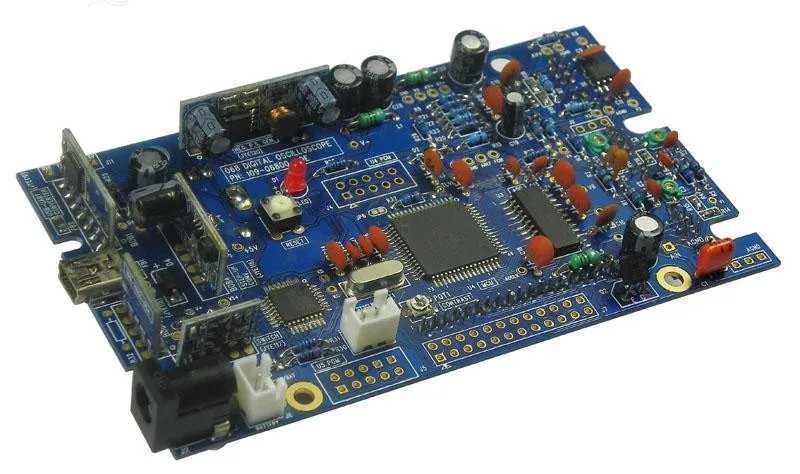

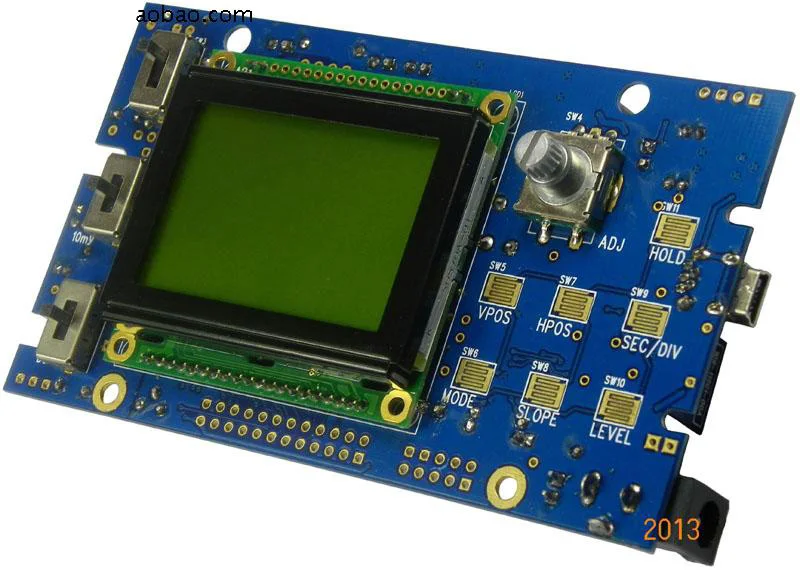

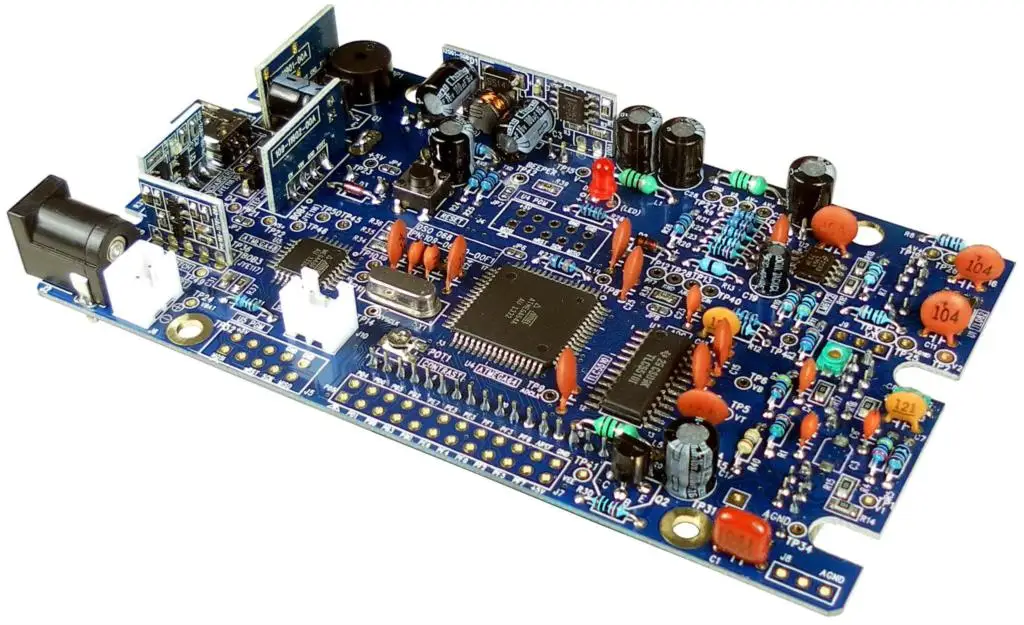

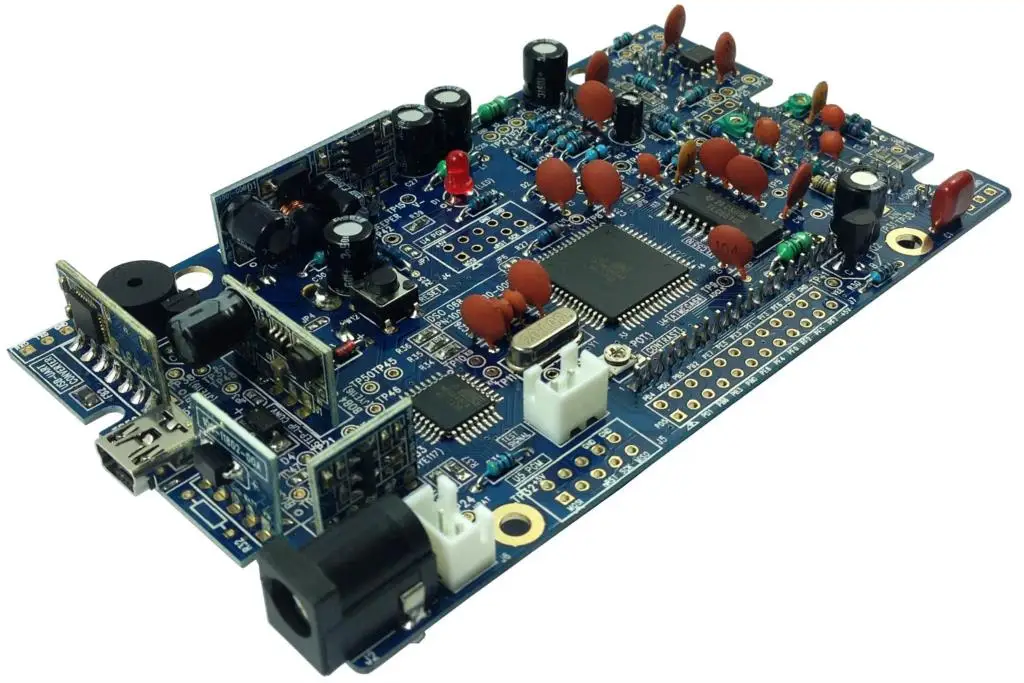

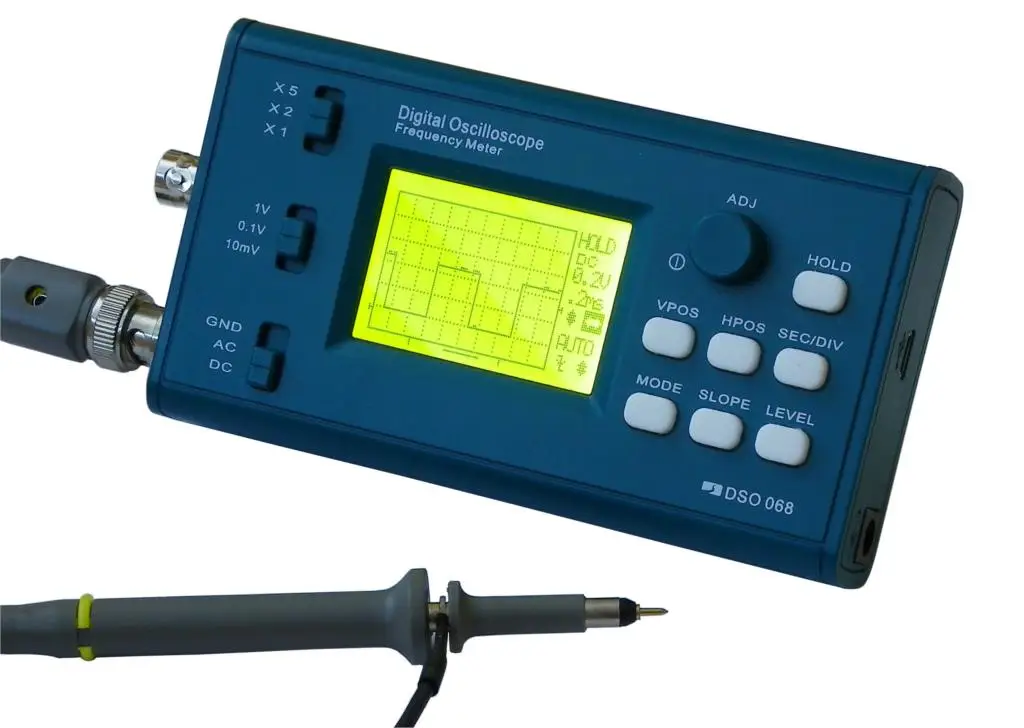

Цифровой мини осциллограф DSO068 20 МГц набор для рукоделия с цифровым экраном

Цифровой мини-осциллограф DSO068 20 МГц, DIY F версии, наборы, цифровой экран, электронное обучение, тренировочный костюм для производства

Особенности   DSO 068 DIY kit использует компоненты с отверстиями, насколько это возможно. Это делает область применения уникальной среди сверстников. С помощью компонентов с отверстиями, набор облегчает потребность в сборе навыков и в то же время позволяет более глубокого вовлечения пользователя. Самое главное, это обеспечивает свободу для пользователей, чтобы проверить, модифицировать, экспериментировать и даже создавать свои собственные проекты. И это означает больше удовольствия! Более того, DSO 068-это не просто набор для тренировок, но и практичный инструмент для повседневного использования. Он был разработан на базе набора DSO 062 и включает в себя много улучшений в аппаратной и прошивке. Основные улучшения, включая: Повышенная чувствительность (10 мВ/див против 100 мВ/див) Более широкая аналоговая полоса пропускания (3 МГц против 1 МГц) Большой буфер захвата (1024 точки против 256 точек) Переменное положение триггера (1% - 100%) с индикатором Генератор тестового сигнала с переменной частотой и амплитудой Подключение через USB Загрузка записанных необработанных данных в CSV-файл Работает как регистратор данных и объем USB Более высокая чувствительность (0.2Vpp vs 3Vpp), встроенный частотомер Питание от аккумулятора/USB Полностью enclosured (  Функция не полностью выполнена по прошивке 113-06801-040)   Работа DSO 068 еще легче благодаря силиконовым кнопкам и вращающимся кодировщикам. Настройка параметров простая, простая и быстрая. Переключатель режимов и утилиты управляются меню. Абсолютно не создает проблем с навигацией.   Этот набор особенно подходит для образовательных целей. Это отличный инструмент для студентов колледжа.   Комплект DSO 068 состоит из следующих основных частей: (1) Основная печатная плата с предварительно припаянной ICs и несколькими частями SMD. Плата предварительно протестирована, а макус на плате предварительно запрограммирован. (1) ЖК-модуль с графической матрицей 128X64. (1) плата преобразователя Напряжения (JYE116). Это повышает напряжение батареи до 5 В, начиная с 2 в. (1) плата инвертора напряжения (JYE120). Генерирует-5 в форму + 5 В с токовой мощностью до 200 мА. (1) плата включения/выключения (JYE117). Это выключатель питания инструмента. [опционально] (1) плата зарядного устройства литий-ионного аккумулятора (JYE118). В комплект входит выключатель питания USB/аккумулятор. [опционально] (1) плата преобразователя USB-Uart (JYE119). Это соединяет область действия с хостом USB. [опционально] (1) Профессиональный зонд 20 МГц с выбором затухания 1X/10X. (1) набор корпусов, включая подставку, колпачки выключателей и т. Д. Все компоненты сквозных отверстий, механические детали и аксессуары.

Все документы могут быть загружены на Облачное хранилище (свяжитесь с нами). Рекомендуется, чтобы клиенты также загрузили мягкие копии сопроводительных документов для расширения, чтобы лучше видеть на экране.

Параметры

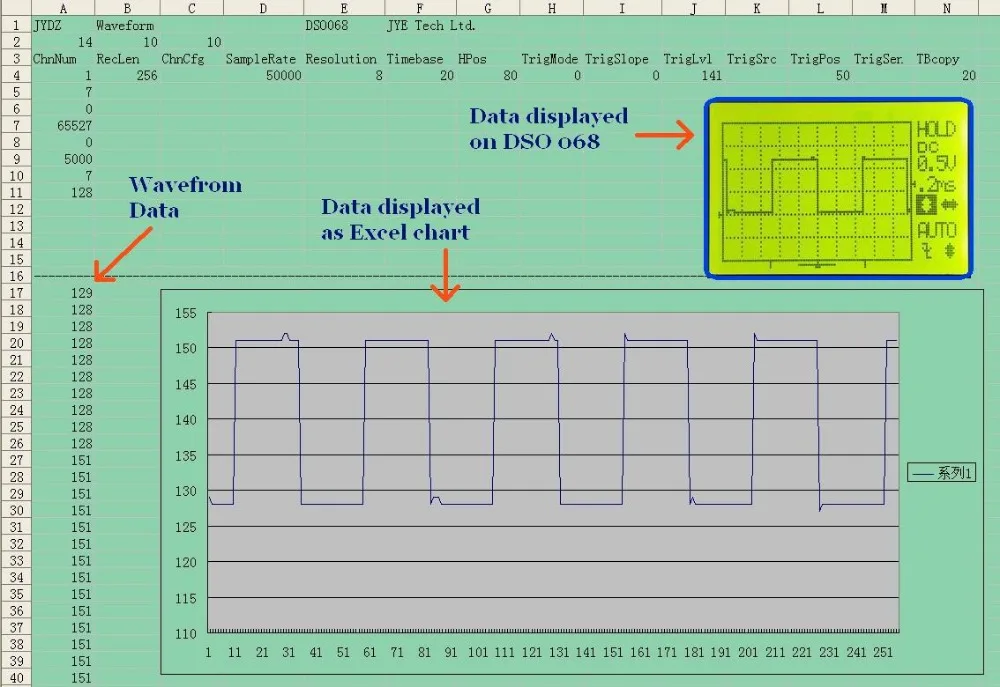

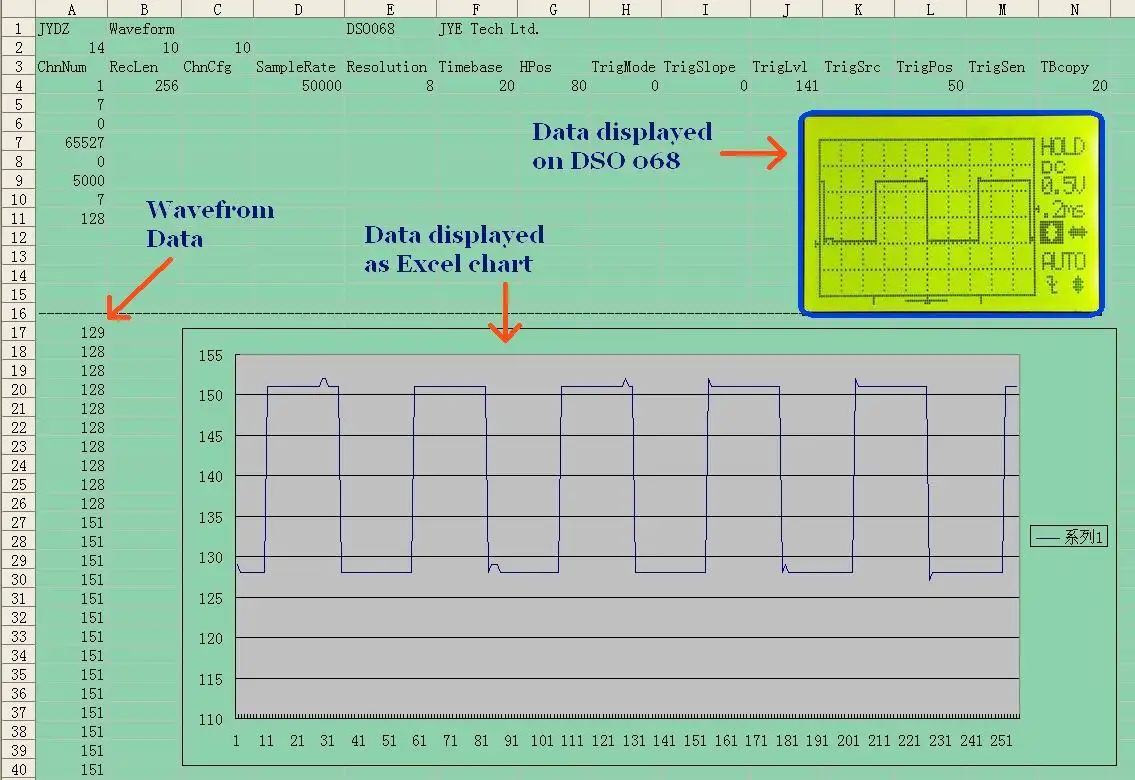

Вертикальный Количество каналов: 1 Аналоговая полоса пропускания: 0 - 3 МГц Чувствительность: 10 мВ/див-5 В/Див Разрешение: 8 бит Входное сопротивление: 1 м ом Максимальное входное напряжение: 50Vpk (для 1X probe) и 400Vpk (для 10X probe) Муфта: постоянный ток, переменный ток, GND По горизонтали Максимальная частота дискретизации в реальном времени: 2 мс/с Максимальная частота дискретизации: 20 мс/с Развертки: 0.5us/дел-10 м (минута)/Div Длина записи: 256, 512 и 1024 переменных Режимы работы/удержания: Переключение одной кнопкой Триггер Режимы запуска: автоматический, нормальный, одиночный Тип триггера: поднимающийся/опускающийся край Положение триггера: 0% - 100% Регулируемый буфер захвата Индикатор Trig Point: Да Тесты генератор сигналов Частота, регулируемая от 1 Гц-100 кГц (41 частота) Амплитуда среди 0,3 V, 1 В, 3 в и 5 В   Другое Особенности Сохранение записанной формы сигнала до EEPROM и возврат после отключения электропитания Загрузка экрана, как bitmap файл Загрузка сигнала как CSV файл Usb-подключение для передачи данных и обновления прошивки Поворотный датчик для быстрой настройки параметров Дисплей 2-дюймовый 128X64 черно-белый точечно-матричный ЖК-дисплей Включение/выключение подсветки Регулируемая контрастность Питание 3,7 V ионно-литиевая батарея/USB (не прилагаются) Потребляемый ток: 300mA #3,7 V (ЖК-дисплей переключатель подсветки ВКЛ, в обычном режиме). Встроенное зарядное устройство Размеры: 140 мм X 70 мм X 30 мм Вес: 120 г (без аккумулятора и зонда)

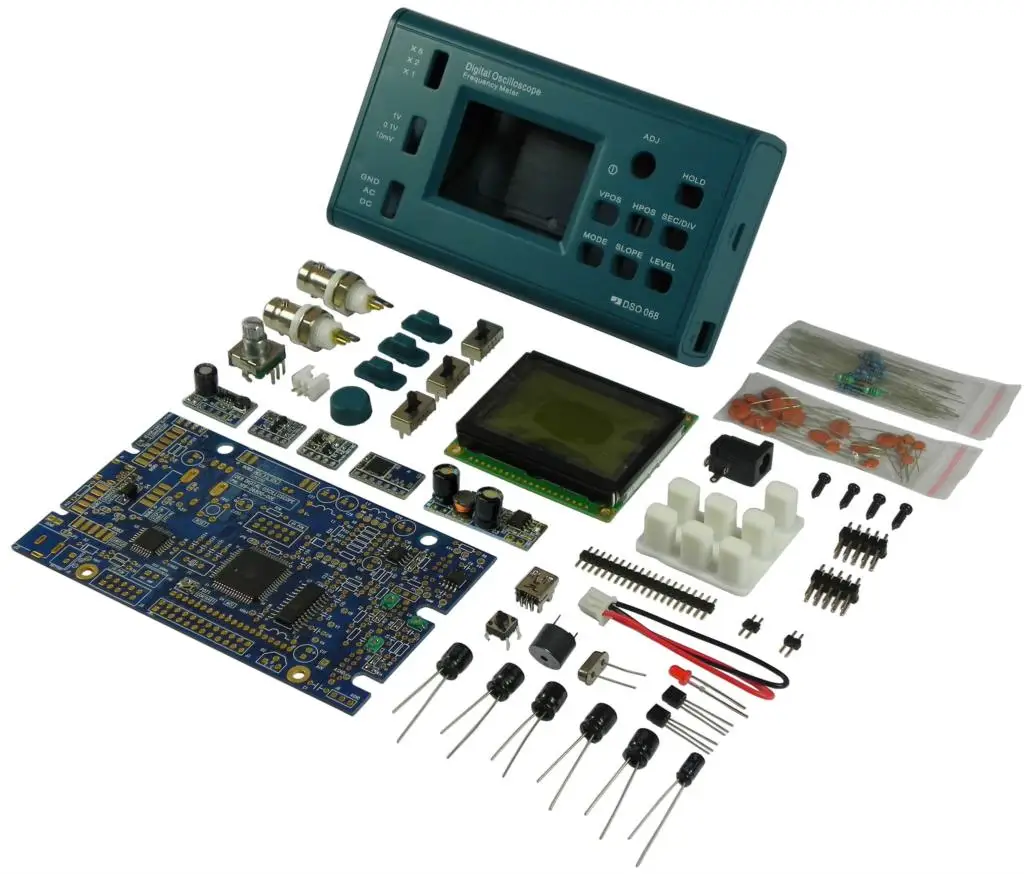

Посылка включает в себя:
1 * Руководство пользователя (Руководство по сборкеСхемаПрошивокЗагрузка и формат файлов Waveform для захвата)

1 * DSO068 (Заводская версия)

1 * ступенчатая плата (JYE116)

1 * плата преобразования мощности (JYE120)

1 * зонд для установки
