Kingst LA1010 USB логический анализатор 100 м Максимальная частота образцов, 16 каналов, 10B образцы, MCU,ARM,FPGA инструмент для отладки осциллографов

Выше этого три продукта настраиваемый иДополнительная скидка

Если сумма заказа равна или ставке, чем1000 шт, Мы можем настроить логотип и изменить информацию о компании прошивки этого продукта в соответствии с требованиями заказчика.

Если сумма заказа равна или больше5000 шт, PCB и корпус этого устройства настроены в соответствии с требованиями заказчика.

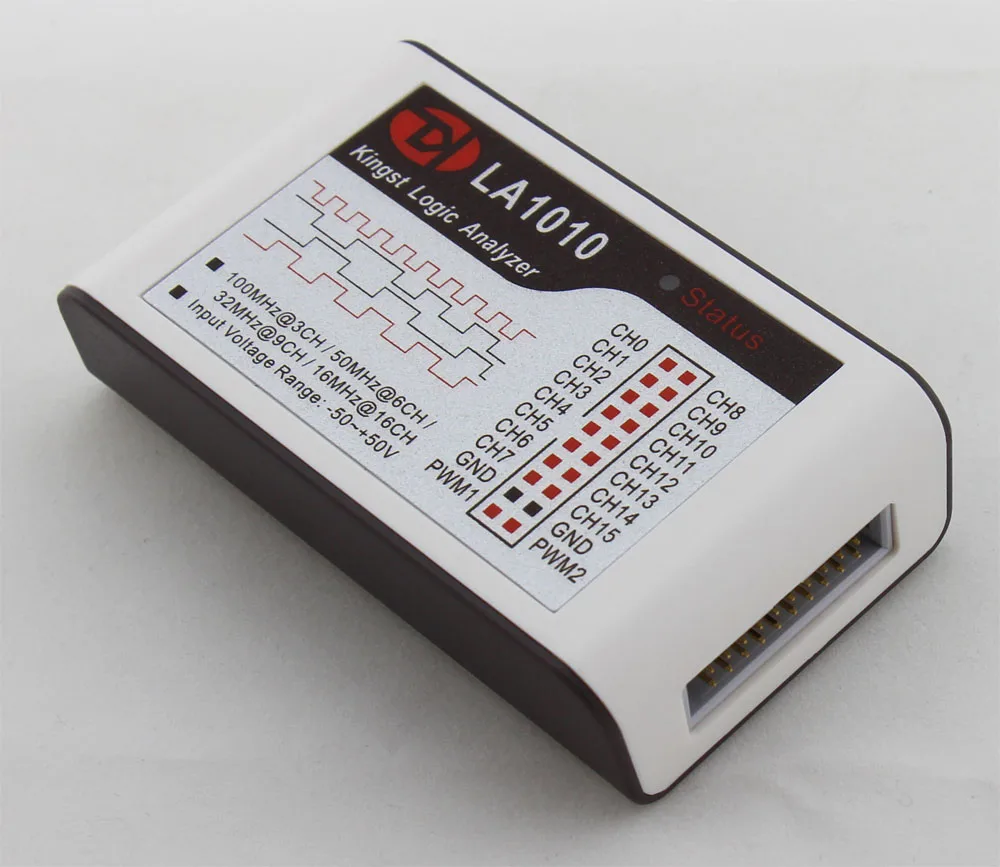

LA1010-это продукт логического анализатора с высокой производительностью. Он имеет 16 входных каналов и частота образцов до 100 МГц. Наряду с ПК программным обеспечением KingstVIS, 16 каналов цифрового сигнала могут быть отобраны одновременно, а затем они могут быть преобразованы в цифровой сигнал и отображены на экране ПК. Сигнал может быть анализирован с помощью многих стандартных протоколов, чтобы получить более простые данные связи. Это помогает много тестировать и анализировать цифровую систему (MCU/ARM/FPGA и т. Д.), разрабатывать и отладить несколько программ связи, или мониторинг и запись некоторых цифровых сигналов в течение длительного времени.

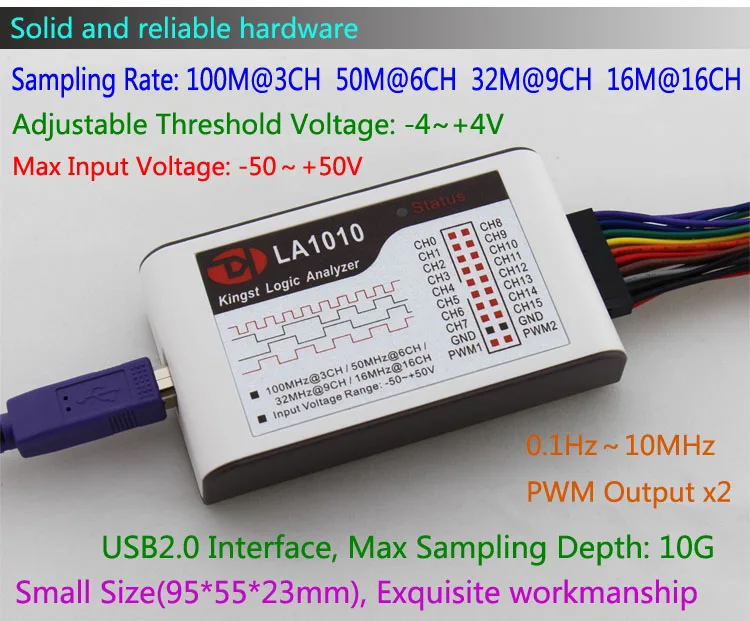

Особенности

· Портативный и легкий

· Максимальная частота дискретизации: 100 м @ 3 канала, 50 м @ 6 каналов, 32 м @ 9 каналов, 16 м @ 16 каналов

· Большая глубина выборки и поддержка сжатия

· Встроенный генератор PWM

· Совместимый интерфейс USB2.0/3,0

· Мощное программное обеспечение и простота в использовании

· Поддержка онлайн обновления автоматически

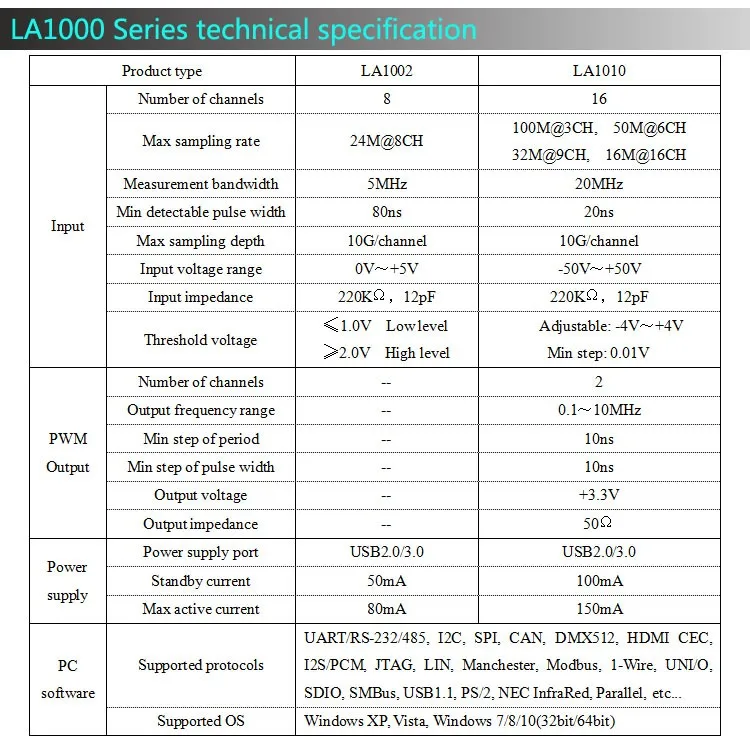

Технические характеристики

· Количество входных каналов: 16

· Максимальная частота дискретизации: 100 м

· Ширина полосы измерения: 20 м

· Минимальная ширина импульса может быть снята: 20 нс

Максимальная глубина выборки: 10 г/канал

· Диапазон входного напряжения: -50 В ~ + 50 в

· Входное сопротивление: 220KΩ, 12pF

· Регулируемая измерять пороговое напряжение: 4V ~ + 4V, шаг: 0,01 V

· PWM каналы номер: 2

· PWM Частотный диапазон: 0,1 ~ 10 МГц

· Шаг регулировки частоты PWM: 10 нс

· PWM ширина импульса Регулировка шаг: 10 нс

· PWM Выходное напряжение: + 3,3 V

· PWM Выходное сопротивление: 50 Ω

· Ток в режиме ожидания: 100 мА

· Макс. Рабочий ток: 150 мА

· Размеры: 95 мм * 55 мм * 23 мм

• Поддерживаемые ОС: Windows XP, Vista, Windows 7/8/10(32/64bit)

· Поддерживаемые стандартные протоколы: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG,

LIN, manner, Modbus, 1 провод, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC инфракрасный, параллельный и т. Д ..
