Совершенно новый MESR-100 AutoRanging ESR тестовый er в конденсатор в цепи метр/Низкий ом метр до 0,001 до 100R с SMD тестовым зажимом

Особенности:

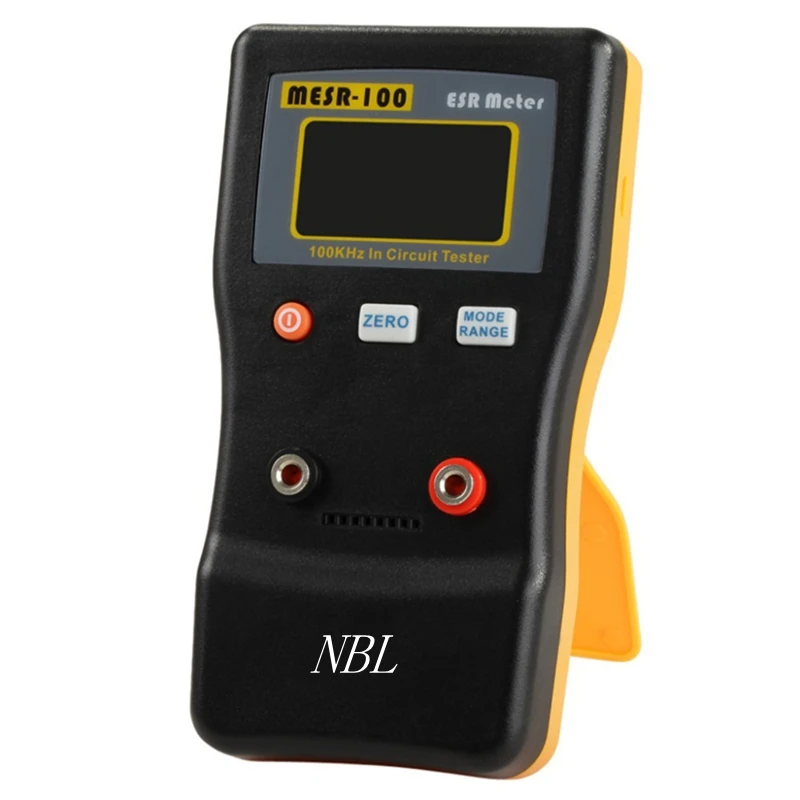

JINGYAN MESR-100 V2 автоматический конденсатор ESR и низкий ом метр

Диапазон измерений от 0,001 до 100,0r, поддержка тестирования цепи.

Используйте синусоидальную волну true 100 KHz для измерения значения ESR, которая равна методу тестирования производителя конденсатора.

На рынке существует некоторая техника с использованием метода короткого импульса для тестирования, но значение будет меняться по сравнению с емкостью, а иногда чтение отличается от стоимости производителя.

Что такое ESR конденсатора?

Есть резистор серии внутри конденсатора, с помощью 100 кГц для удаления сопротивления 1/(2 * pi * F * C), сопротивление становится маленьким, затем мы можем измерить значение резистора истинной серии.

Плохой e-конденсатор будет иметь больший ESR и создавать большую пульсацию, а не фильтровать шум. Как правило, большой конденсатор больше 3 ом.

Используя эту теорию, мы можем измерить, что конденсатор плохо/поврежден или в хорошем состоянии.

Потому что наш измеритель ESR применяет только менее 15 мВ постоянного тока или пик к пику на хорошем конденсаторе, в результате мы можем использовать его как в тесте цепи. Поскольку это низкое испытательное напряжение, оно не может включить полупроводник внутри цепи под испытанием.

Во время ремонта телевизора, LCD, аудио платы и т. Д. Мы можем в цепи тестирования конденсатор хорош или нет.* Двойной терминал, для быстрого и легкого осмотра общего конденсатора или резистора, печатная Таблица ESR для быстрой проверки

Сравнить MESR100 старый V1 и новый V2 Улучшение:

1) Измените квадратную волну на синусоидальную волну 100 кГц, уменьшите частоту квадратной волны и повлияйте на считывание тестовых проводов и конденсаторов.

2) более высокое разрешение до 0,001 Ом.

3) 128X64 матричный ЖК-дисплей с более большим значением и информацией

4) Встроенный, алюминиевая крышка, 25В конденсатор с алюминиевой крышкой, столом ЖК-дисплей, авто отображения конденсатор с алюминиевой крышкой, хороший или плохой ссылки на общую, алюминиевая крышка, 25В электролитический конденсатор.

5) Новый пластиковый чехол, изогнутый дизайн для ручной переноски. Новая подставка для 60 градусов на столе.

6) используйте 2X батарею AA, более удобную и более длительную работу батареи, чем аккумулятор 9 В.

7) поддерживает внешний usb-порт, используя стандартный порт micro-USB.

Параметры:

Диапазон

Точность (после нуля, Протестировано 1,10,100R резистор)

Время обновления (ручной режим)

* Автоматический режим занимает от 0 до 2 с больше времени зависит от значения

0,000 к 1.000R

1% + 2 разряда

~ 0.4s

1,000 к 10.00R

1% + 1 цифра

~ 0.4s

10,00 к 100.0R

2% + 1 цифра

~ 0.4s

* Точность может зависеть от длины тестового провода и сопротивления контактной точки.

Стандартные Тестовые провода 15 см, для более длинных тестовых проводов требуется специальное экранирование, чтобы повлиять на вывод EMI (можно связаться с продавцом для более подробной информации)

1) Точность: до 1% (Подробная информация о таблице выше)

Широкий диапазон измерения: >1 мкФ (для 0,1 мкФ ошибка в том, что у вас на Формулы 1/(2 * pi * F * C) @ 100 кГц)

2) высокая Разрешение: 4 цифры по ценам от производителя, или 0.001Ohm @ 1 Ом диапазон

3) измерительное напряжение: <~ 40 мВ RMS (испытательное напряжение)

4) напряжение зажима: ~ 0,15 в (открытое напряжение)

5) Батарея 2X AA 1,5 V Батарея

6) Внешняя мощность: 5 В micro USB

7) рабочий ток 0.02A

8) Время работы батареи: >80 часов

Эксплуатация введение:

1) кнопка «вкл

Нажмите и удерживайте оранжевую кнопку включения/выключения в течение 2-3 секунд для включения.

Нажмите и отпустите кнопку ВКЛ/ВЫКЛ, чтобы выключить счетчик.

2) Автоматический/ручной режим:

I) Автоматический диапазон:

Нажмите и отпустите кнопку диапазона и на первой линии ЖК-дисплея появится «Авто:»

На автоматическом измерителе режима автоматически выберите лучший диапазон для обнаружения.

Ii) ручной диапазон:

Прокрутите диапазон вручную от диапазона 1R, 10R и 100R нажатием и отпустите кнопку диапазона

В ЖК-дисплее будет отображаться руководство на первой ЖК-линии и отображаться на второй линии: 0-1R, 1-10R и 10-100R.

3) 1 ключ ноль:

Короткое замыкание тестового терминала, отмена сопротивления провода.

Нажмите и отпустите кнопку «ноль», ЖК-дисплей показывает «ноль» и подождите, пока ноль исчезнет.

Если вы используете гнездо метрового массива, вам нужно использовать короткую булавку для короткого замыкания, чтобы установить нуль.

4) Подсветка:

ЖК-подсветка будет включаться во время включения

5) Автоматический Режим сна:

Около 10 часов для нетестирования, он автоматически отключится для экономии энергии.

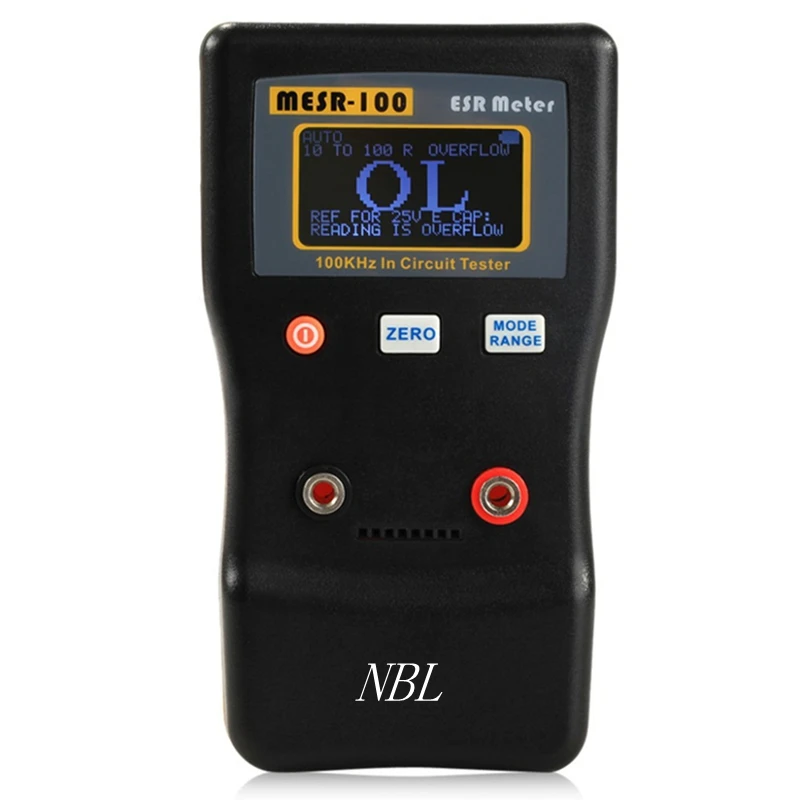

6) перелив или OL:

Отображение перелива, когда значение находится вне диапазона, вы можете проверить, что вы равны нулю.

7) Таблица ESR:

Это только для справки, разные производители конденсаторов имеют разные ЭСР, лучше проверить хорошую крышку ESR и сравнить с тем, что вы тестируете, обычно плохой колпачок с более высоким ESR в несколько раз больше, чем хороший.

8) программное обеспечение ESR:

Положите, алюминиевая крышка, 25В электролитический конденсатор с алюминиевой крышкой, ценность для ЖК-дисплей, и сравниваем все варианты,

Хорошо, если C < XXuF, означает, что конденсатор может быть в хорошем состоянии, если он меньше XXuF

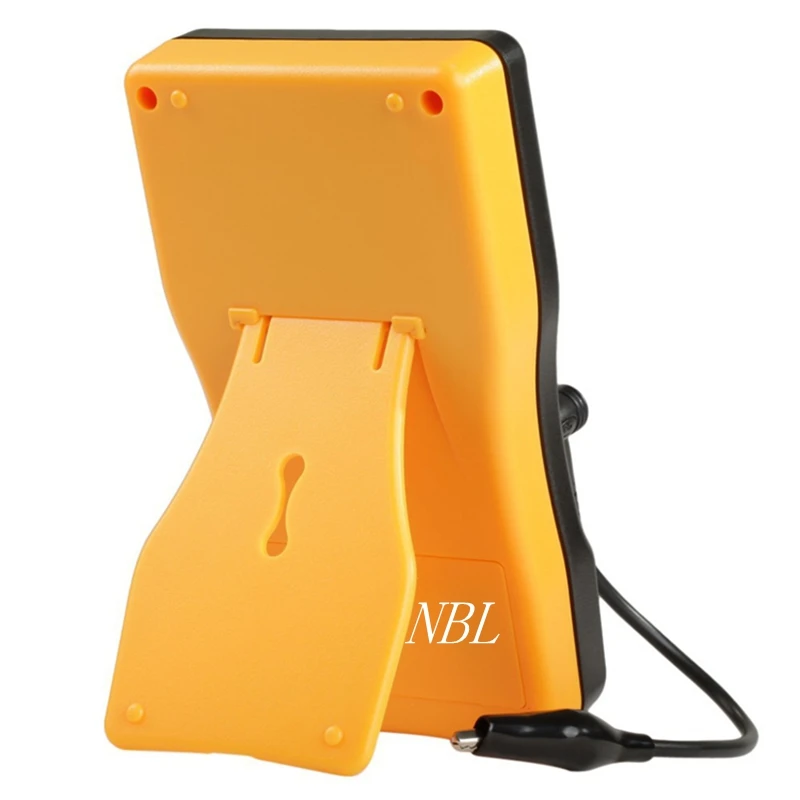

9) пластиковая подставка:

Если вы не используете подставку, нажмите и нажмите на положение блокировки:

Посылка Содержание

1 единица MESR-100 V2

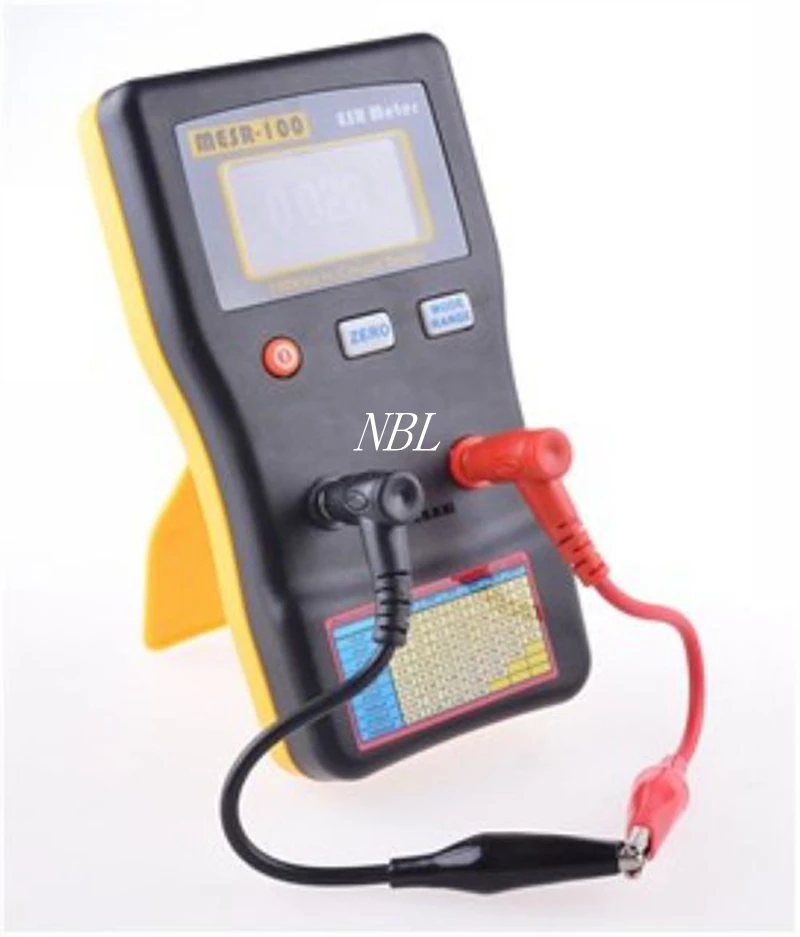

1 пара тестовых зажимов 15 см (как на фото)

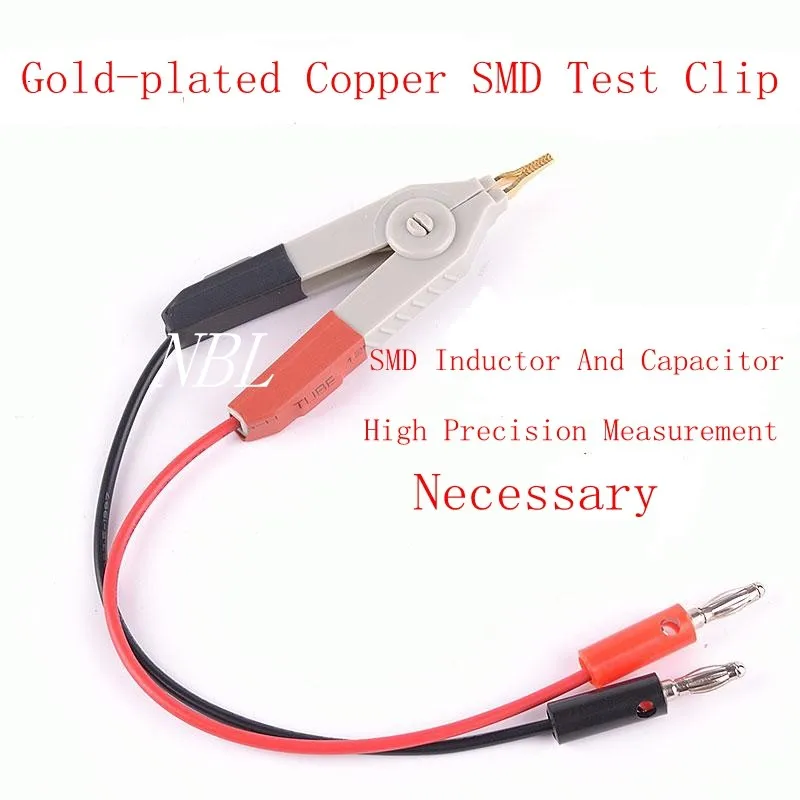

1 SMD Тесты зажим
