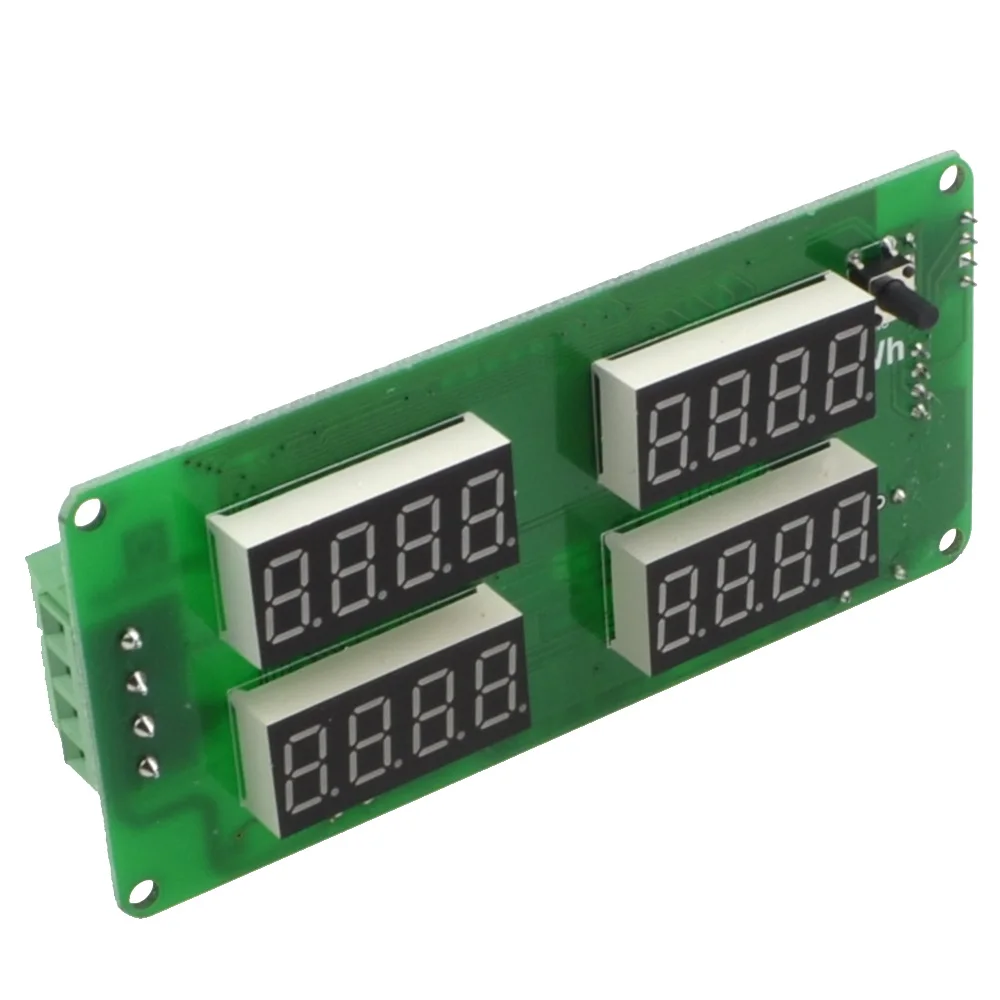

A. Функция 1. Ectrical Функция измерения параметров (напряжение, ток, активная мощность, энергия). 2. Функция сигнализации от перегрузки(Над пороговым сигналом питания вспышка питания). 3. Предустановленная функция порога питания (может установить порог питания). 4. Функция сброса энергетического ключа. 5. Храните данные при отключении питания (храните накопленную энергию перед выключением питания). 6. Функция ярко-красного цифрового дисплея (отображение напряжения, тока, активной мощности, энергии). 7. Функция последовательной связи (с TTL последовательным интерфейсом, может общаться с различными клеммами через пин-плату, считывать и устанавливать параметры). B. Передний дисплей и ключ I. Дисплей Интерфейс Интерфейс дисплея формируется четырьмя яркими красными цифровыми трубами, используемыми для отображения напряжения, тока, мощности, параметров энергии. II. Формат дисплея 1. Мощность: Диапазон испытаний: 0 ~ 22 кВт В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999; В пределах 10 ~ 22 кВт Формат дисплея 10,00 ~ 22,00. 2. Энергия: Диапазон испытаний: 0 ~ 9999квтч В пределах 0 ~ 10 кВтч Формат дисплея составляет 0,000 ~ 9,999; В течение 10 ~ 100 кВт · ч Формат дисплея 10,00 ~ 99,99; В пределах 100 ~ 1000 кВт · ч Формат дисплея составляет 100,0 ~ 999,9; 1000 ~ 9999kWh и выше, Формат дисплея 1000 ~ 9999. 3. Напряжение: Диапазон испытаний: 80 ~ 260VAC Формат дисплея составляет 110,0 ~ 220,0.    4. Ток: Диапазон испытаний: 0 ~ 100A III. Ключ На панели есть ключ, его можно использовать для сброса энергии. Метод сброса энергии: удерживайте клавишу в течение 5 секунд, пока не мерцает цифровое окно дисплея энергии, затем отпустите клавишу. Короткое нажатие кнопки снова, затем данные о энергии очищены и выйти из мерцающего состояния, теперь операция сброса завершена; Если долго нажмите в течение 5 секунд снова, пока больше не мерцает, это означает выход из состояния сброса.

C. Схема подключения

 Рис. 1 схема подключения переменного тока

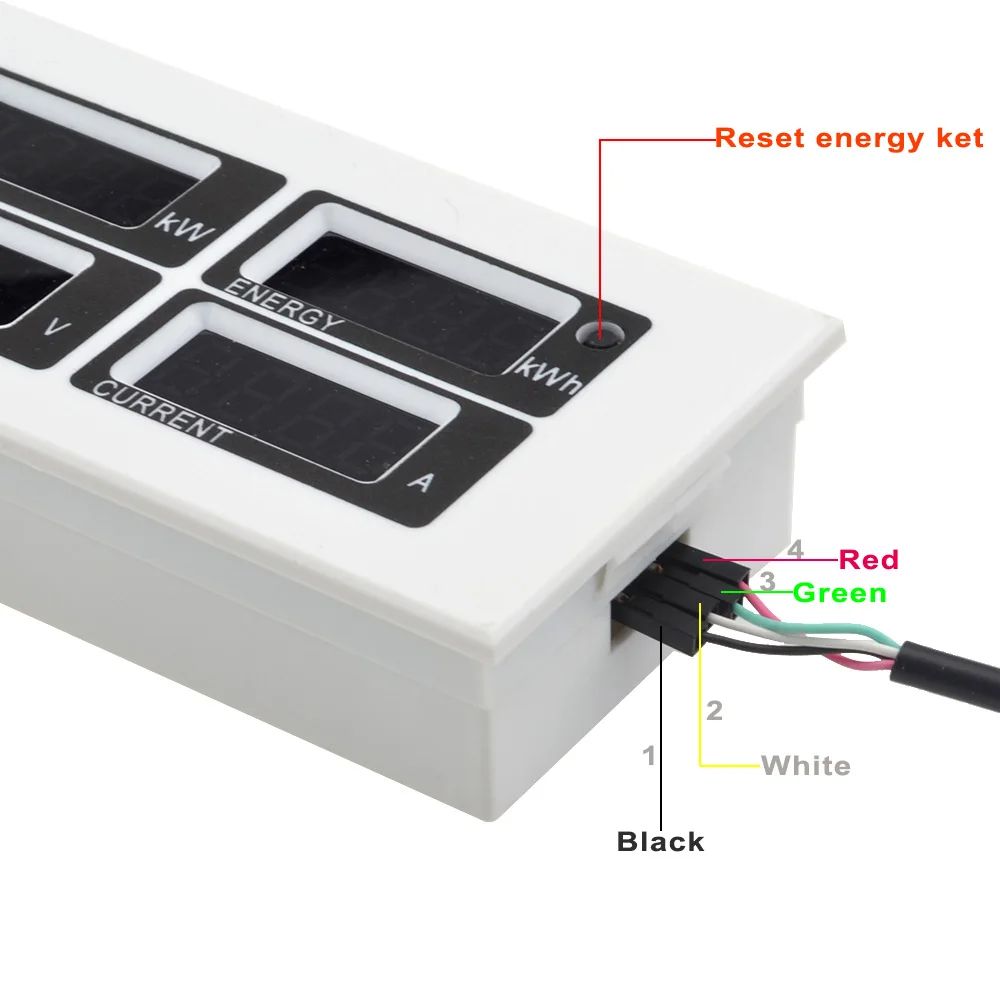

Рис. 2 TTL схема последовательной связи

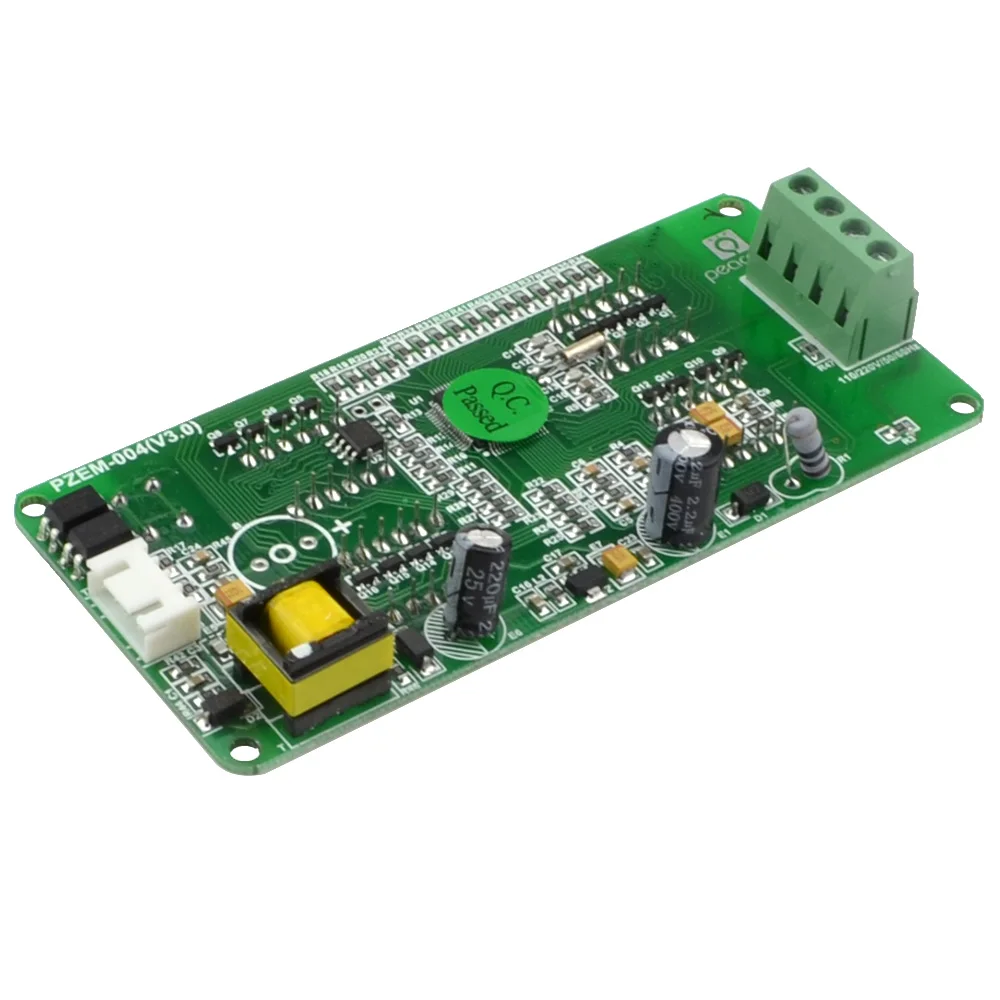

Проводка этого модуля разделена на две части: проводка входного терминала напряжения и тока и проводка последовательной связи, как показано на рис. 1 и 2; В соответствии с реальными потребностями клиентов, с различными TTL pin-доской для достижения связи с различными терминалами, TTL pin board не входит в этот модуль упаковочный лист, если вам это нужно, пожалуйста, подготовьте его самостоятельно или купите его онлайн. D. Дисплей Интерфейс Окно дисплея панели счетчика формируется четырьмя окнами, они представляют собой напряжение, ток, мощность и энергию; Ниже приводится краткое описание каждого дисплея параметров:

1. Напряжение Дисплей

Измерьте и Отобразите текущее Напряжение электросети. 2. Отображение текущей дисплей Измерьте и Отобразите текущий ток нагрузки (приборов). Есть дополнительная инструкция, что текущее Тестовое значение с начала 10 мА, но этот модуль относится к испытательному оборудованию высокой мощности, если вы заботитесь о точности тестов уровня мА, не рекомендуется. 3. Энергии Дисплей Измерьте и Отобразите текущее накопительное энергопотребление. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0001 кВт · ч, что означает, что она начинает накапливаться от 1 Вт · ч, относительно говоря, разрешение довольно высокое, для испытания нагрузки на низкую мощность (в пределах 100 Вт), вы можете наблюдать за накопительным процессом довольно интуитивно. 4. Мощность дисплей Измерьте и Отобразите силу тока. Есть дополнительная инструкция о том, что значение испытания мощности составляет от начала 0001 кВт, что означает, что он начинает тестировать от 1 Вт, но этот модуль относится к испытательному оборудованию высокой мощности, если у вас есть требования к тестированию в течение 1 Вт, это не рекомендуется. E. С последовательным Этот модуль оснащен TTL последовательным интерфейсом передачи данных, вы можете читать и устанавливать соответствующие параметры через последовательный порт; но если вы хотите связаться с устройством, которое имеет USB или RS232 (например, компьютер), вы должны быть оснащены другой TTL pin-платой (Usb-коммуникация должна быть оснащена TTL-USB контактной платой; RS232 коммуникация должна быть оснащена TTL-RS232 контактной платой), специфический тип подключения, как показано на рис. 2. В приведенной ниже таблице приведены протоколы связи этого модуля: Пример протокола связи:

1. Установите адрес связи: 192.168.1.1

Отправьте команду: B4 C0 A8 01 01 00 1E Ответить данные: A4 00 00 00 00 00 A4 Примечание: Приведенный выше пример показывает, что Настройка адреса связи как 192.168.1.1 (пользователь может установить свой собственный адрес на основе своих предпочтений и потребностей), отправка команд и ответ данных автоматически, как показано выше, данные выражены в шестигранной форме; Последний байт данных отправки и ответа-1E и A4, Относится к кумулятивной сумме. При отправке команд: B4 + C0 + A8 + 01 + 01 + 00 = 21E (Используйте шестигранное дополнение), совокупная сумма данных составляет 21E, возьмите последние два байта 1E, чтобы использовать данные совокупной суммы при отправке команд; Данные в ответ: A4 + 00 + 00 + 00 + 00 + 00 = A4 (Используйте шестигранное дополнение), совокупная сумма данных-A4, которая является совокупной суммой данных в ответ. Объяснение кумулятивной суммы в настоящее время завершено, следующие примеры параметров такие же, как это, никаких объяснений больше нет.

2. Установите порог сигнала тревоги: 20 кВт

Отправьте команду: B5 C0 A8 01 01 14 33 Ответить данные: A5 00 00 00 00 00 A5 Примечание: 14 в команде отправки-это значение тревоги (14-это шестигранное представление данных, которое преобразуется в десятичное значение 20). Что вы должны отметить, так это значение сигнала тревоги питания этого модуля основано на блоках кВт, что означает, что минимальное значение сигнала тревоги-1 кВт, максимальное значение-22 кВт.

3. Прочитайте текущее напряжение

Отправьте команду: B0 C0 A8 01 01 00 1A Ответить данные: A0 00 E6 02 00 00 88 Примечание: ответ данных напряжения D1D2D3 = 00 E6 02,00 E6 представляют целое значение напряжения, 02 представляют десятичное значение напряжения, десятичное значение-одна цифра, преобразует 00 E6 в десятичное значение 230; Преобразует 02 в десятичное значение 2, поэтому текущее напряжение составляет 230,2 в. 4. Прочитайте текущий ток Отправьте команду: B1 C0 A8 01 01 00 1B Ответить данные: A1 00 11 20 00 00 D2 Примечание: ответ на текущие данные D2D3 = 11 20,11 представляют целое число тока, 20 представляют десятичное значение тока, текущее десятичное значение-две цифры, преобразует 11 в десятичное 17; Преобразует 20 в десятичное 32, поэтому текущее значение составляет 17,32 A. 5. Прочитайте мощность тока Отправьте команду: B2 C0 A8 01 01 00 1C Ответить данные: A2 08 98 00 00 00 42 Примечание: ответ данных мощности D1D2 = 08 98, преобразует 08 98 в десятичный 2200, поэтому значение тока напряжения 2200 Вт. 6. Чтение энергии Отправьте команду: B3 C0 A8 01 01 00 1D Ответить данные: A3 01 86 9F 00 00 C9 Примечание: ответ на энергетические данные D1D2D3 = 01 86 9F, преобразует 01 86 9F в десятичное значение 99999, поэтому накопленная мощность 99999Wh. F. Иллюстрация коммуникации 1. Подключите жесткий провод в соответствии с схемой проводки на рис. 1 и 2. 2. После подключения провода, пожалуйста, выберите порт связи, верхнее компьютерное программное обеспечение этого модуля поддерживает порт связи: COM2 \ COM3 \ COM4, вы можете проверить через диспетчер устройств, если это не указанный выше порт связи, вы должны изменить его через порт. G. Меры предосторожности 1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе. 2. Приложенная нагрузка не должна превышать номинальную мощность. 3. Заказ проводки не может быть неправильным. H. Параметры параметры 1. Рабочее напряжение: 80 ~ 260VAC 2. Испытательное напряжение: 80 ~ 260VAC 3. Номинальная мощность: 100A/22000 Вт 4. Рабочая частота: 45-65 Гц 5. Точность измерения: 1,0 класс

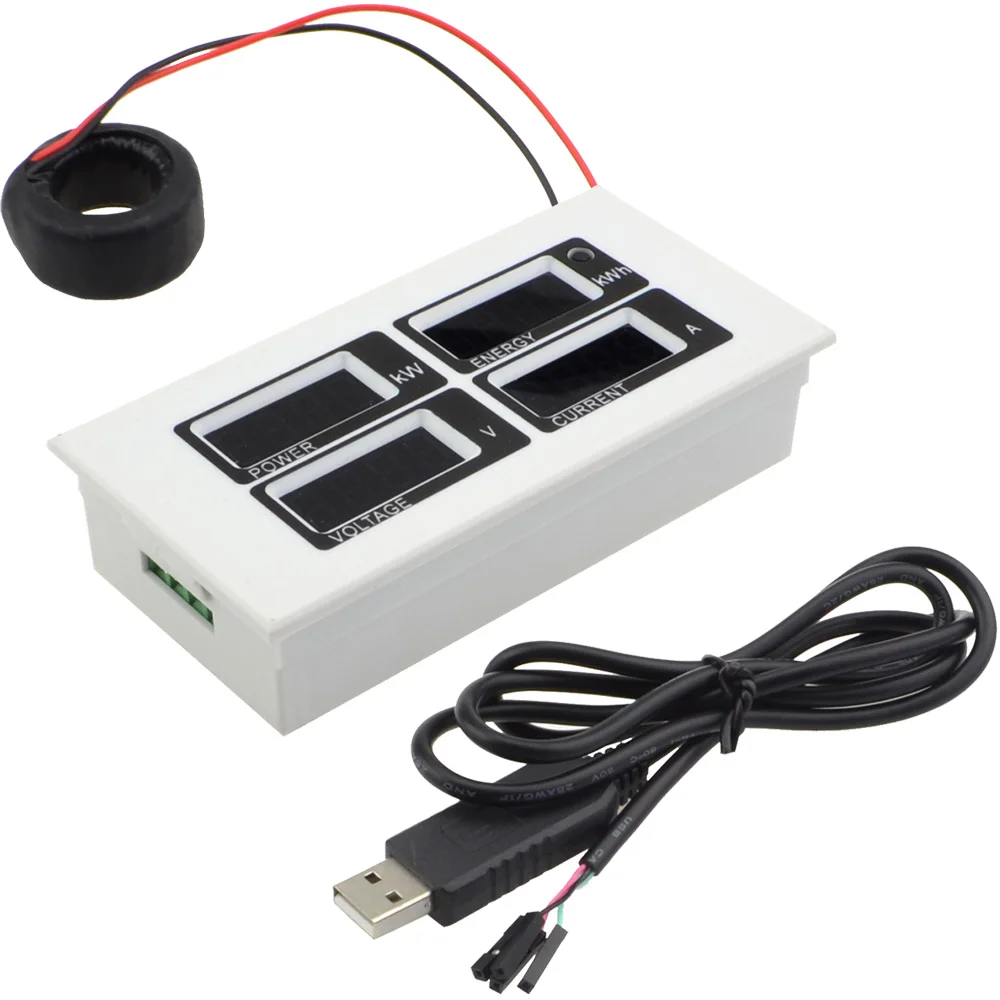

1 x AC80-260V 100A измеритель мощности 1 X Трансформатор тока (1 шт.);Usb-кабель для TTL Руководство пользователя на английском языке-1 шт.
