DP20V2A ЖК-дисплей Напряжение Conerter постоянный Вольт/ток Бесплатная доставка 12000030

1. Информация о продукте

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания является корпусом и деликатным, и он помещает в один набор аналоговых интеграционных и цифровых функций управления. Диапазон регулируемого выходного напряжения составляет 0-20,0 в, шаг 0,1 в. Диапазон регулируемого выходного тока составляет 0-2.00A, шаг 0.01A. Напряжение загрузки может храниться свободно, и модель имеет две группы быстрого напряжения хранения. По сравнению с традиционным аналоговым источником питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модели имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и яркость ЖК-дисплея.

2. Технические параметры

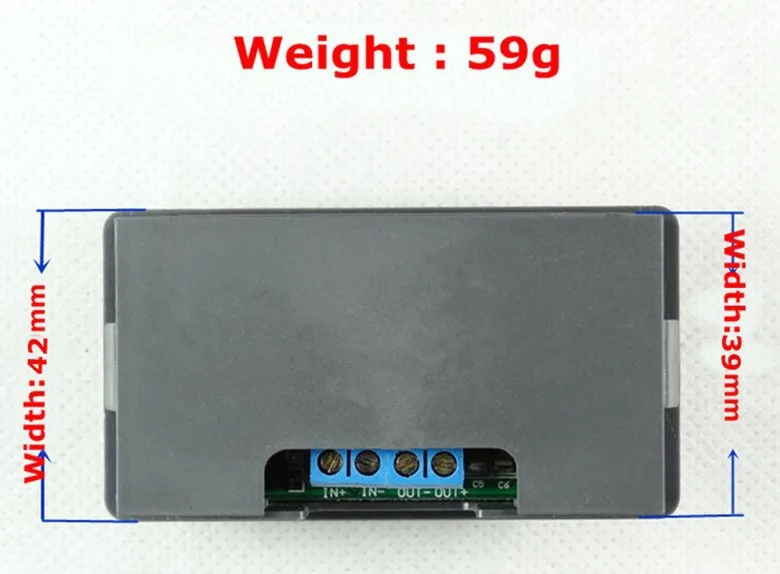

Вес: 59 г/шт.

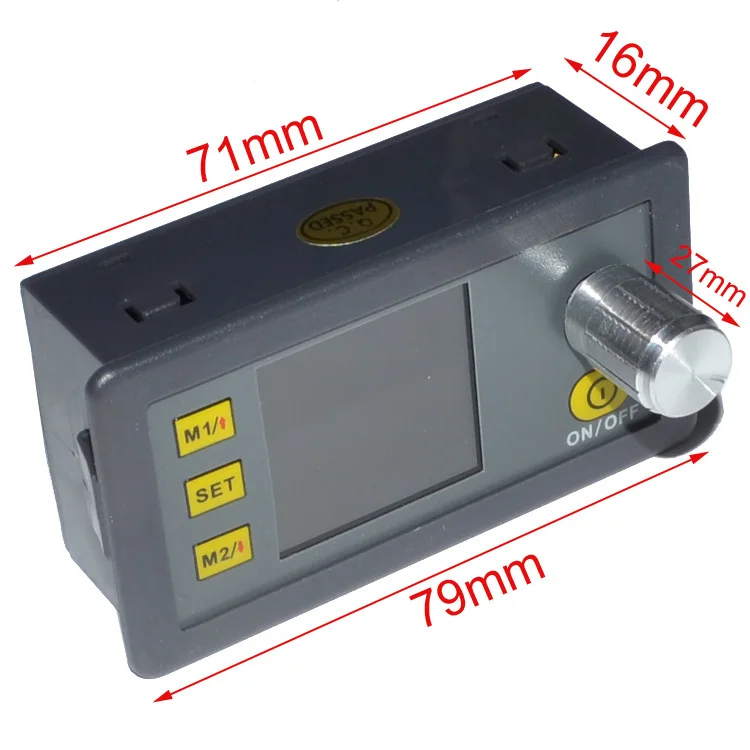

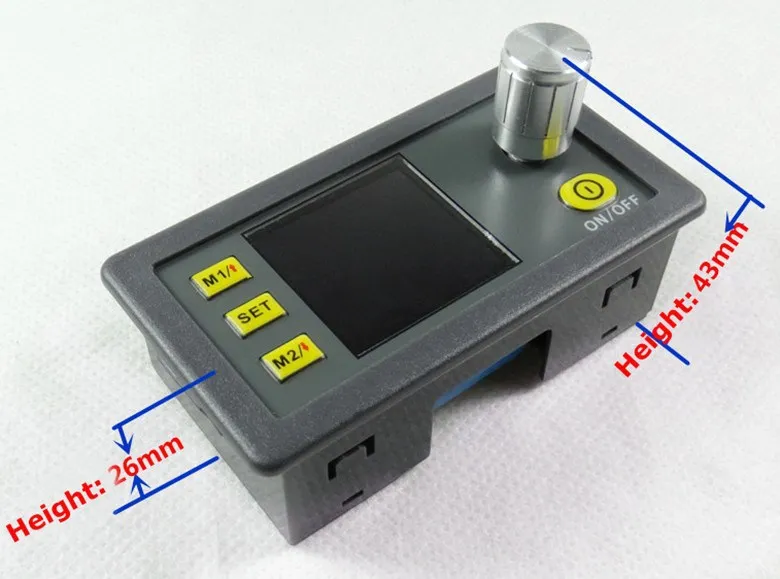

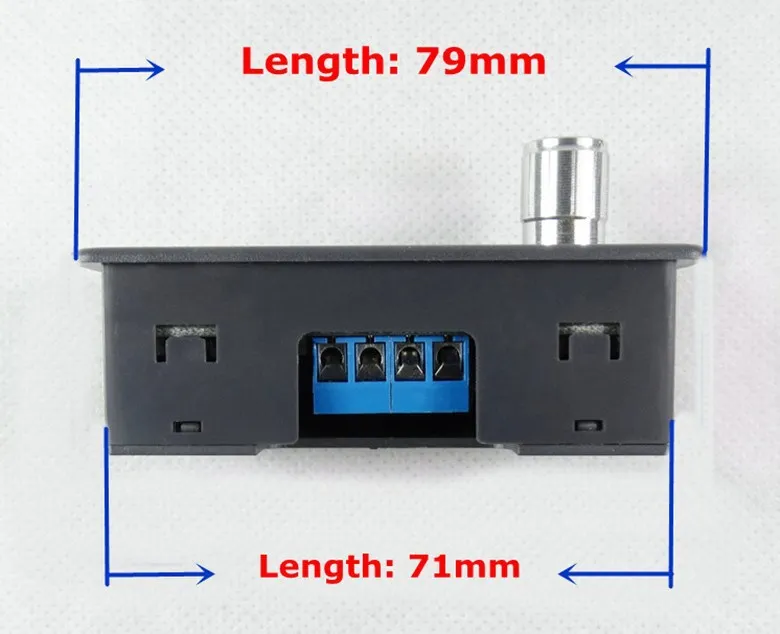

Размеры: 79 мм * 42 мм * 26 мм (Д * Ш * В)

Открытый размер:71 мм * 39 мм

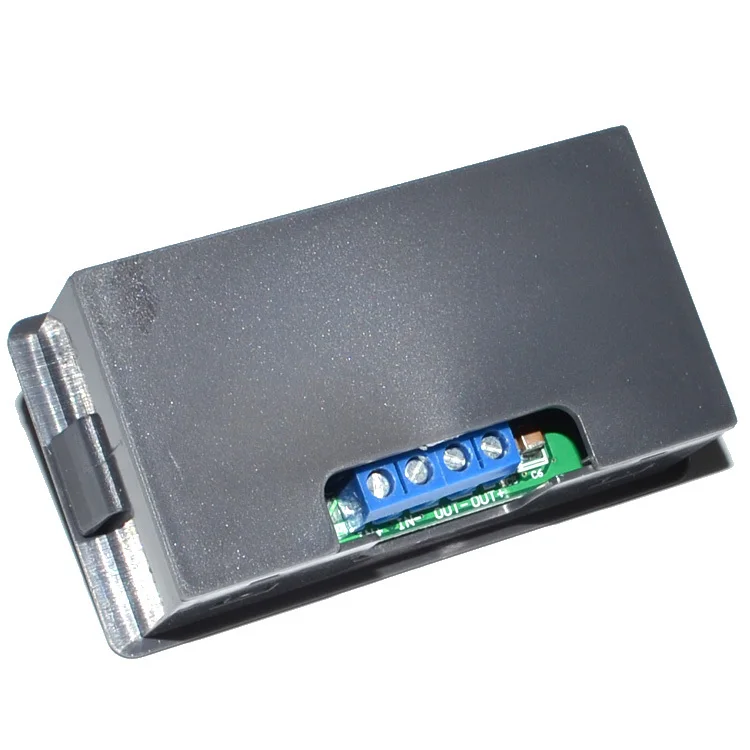

Входной положительный: IN +

Входной отрицательный: IN-

Выходной ток:                              0-2.00A

Выходная мощность:                                     Максимум 40 Вт

Выход положительный: OUT +

Выход Отрицательный: Выход-

Частота пульсации: Около 330 кГц

Диапазон входного напряжения:                           4,5-23 в(23 в-это ограничение максимального напряжения. При использовании убедитесь, что входное напряжение ниже 23 в)

Диапазон выходного напряжения:                         0 V-20,0 V(В режиме пониженного напряжения Входное напряжение должно быть выше 3 В),Кнопка управления может быстро нарисовать 2 набора данных.

Пульсация от пикового до пикового значения: 50 мВ (типичное значение)

3. Направление для использования

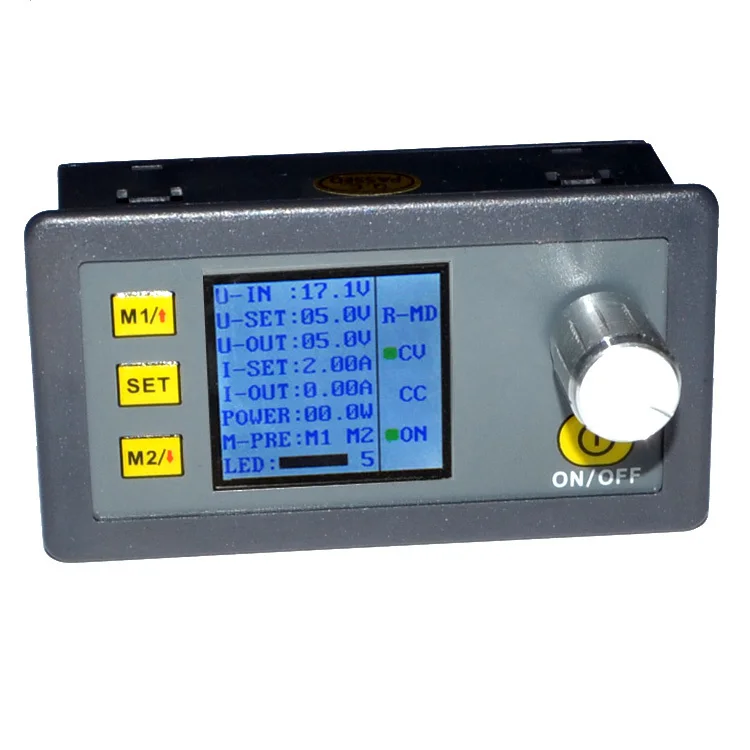

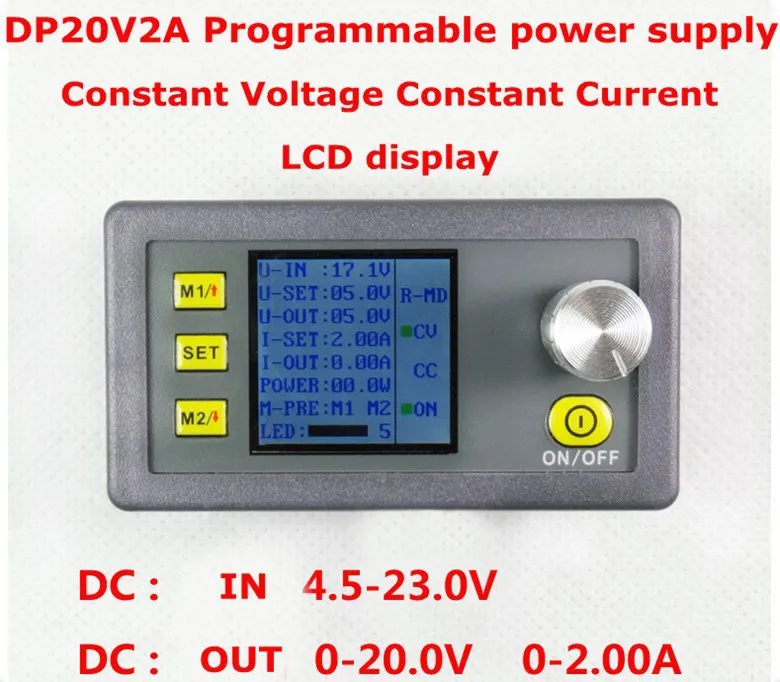

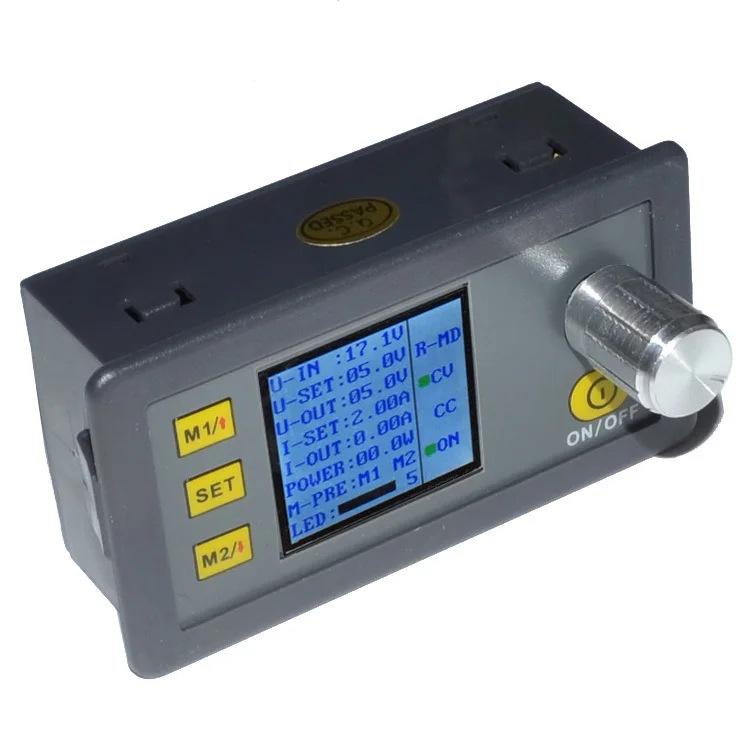

3,1:Представление дисплея:

U-IN:Входное напряжениеU-SET:Предустановленное напряжение

U-OUT:Выходное напряжениеI-SET:Предустановленный ток

I-OUT:Выходной токМощность:Выходная мощность

M-PRE:Магазин быстрого доступаСветодиод:Яркость фона

M1:Ярлык магазина 1М2:Магазин быстрого доступа 2

S-MD:Настройка режимаR-MD:Нормальная работа

ВКЛ/ВЫКЛ:Откройте/выключите выход модуля

3,2Инструкция по ключевым функциям:

Набор:Настройка функции, подтверждение функции;

 :Быстрый извлечение M1 сохраненных данных/Upturning для выбора/быстрого хранения.

 :Ярлык извлечение M2 сохраненные данные/страница вниз для выбора/быстрого хранения

Вкл/Выкл:Откройте или закройте выходное напряжение.

3,3 инструкции по эксплуатации:

(1)Настройка предустановленного напряжения: Нажатие кнопки SET, страница вниз до U-SET, нажмите потенциометр codding, затем введите значение toadjustnumeric. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите получить регулируемое напряжение, нажмите кнопку в ближайшее время. В процессе настройки заданного напряжения, если вы откроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение будет обновляться путем увеличения или уменьшения числового значения; если вы закроете режим выходного напряжения, нажав кнопку ВКЛ/ВЫКЛ, выходное напряжение не будет обновляться, увеличивая или уменьшая числовое значение.

(2)Настройка предустановленного тока: Нажатие кнопки SET, страница вниз до I-SET, нажмите потенциометр codding, затем введите значение toadjustnumeric. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните codding потенциометр для регулировки числового значения. Если вы хотите получить регулировочный ток toexit, нажмите кнопку скоро.

(3)Хранилище питания: Если вы хотите использовать Настоящее значение, включая предустановленное напряжение, предустановленный ток, ЖК-дисплей brightnessat в следующий раз использования модуля, вы должны сохранить это значение. При нормальной эксплуатации (R-MD) Удерживайте нажатие клавиши SET до тех пор, пока на ЖК-дисплее не появится кнопка «MEMO» красного цвета, а затем освободите ключ, указав, что заданное напряжение хранится. Вы можете использовать это значение в следующий раз.

(4)Извлеките значение быстрого хранения:

Когда система является режимом настройки (S-MD), удерживайте нажатиеИлиКлюч, ярлык хранения valuecan быть извлечены.

(5)Хранение ярлыка:

Нажатие кнопки SET, страница вниз до M-PRE, нажмите потенциометр codding, затем введите место хранения M1 или M2. В указанное время нажмите в ближайшее время, значение будет храниться в месте M1; нажмите в ближайшее время, значение будет сохранено в месте m2.если вы хотите выйти из этого режима, нажмите в ближайшее время

(6)Регулировка яркости фона:

Нажмите кнопку SET, перейдите на страницу, чтобы увидеть яркость фона, нажмите потенциометр codding, затем введите для настройки числового значения. Нажмите codding потенциометр в свою очередь, чтобы выбрать числовое значение, которое вы хотите настроить. Поверните потенциометр для настройки числового значения. Если вы хотите выйти из этого режима, нажмите кнопку в ближайшее время.

4. Примечание

4,1 Если вы не используете модуль или не регулируете заданное напряжение или ток, выход будет закрыт в случае неправильной работы высокого напряжения для сжигания нагрузки.

4,2 убедитесь, что Установочное напряжение ниже, чем выходное напряжение, по крайней мере, 3 в, иначе будет сигнал тревоги.

4.3входное напряжение должно быть менее 23 в, а 23 в-самое высокое напряжение. Пожалуйста, оставьте достаточный запас, иначе сожгите его.

4,4 когда входное напряжение падает и не может удовлетворить, что входное напряжение выше заданного напряжения около 3 в, модуль автоматически отключит выход, чтобы предотвратить повреждение модуля.

4.5если модуль используется под сильным солнечным светом, ЖК-дисплей будет поврежден. Поэтому мы не советуем вам использовать модуль под сильным солнечным светом.

4,6 когда модуль используется на полную мощность, пожалуйста, обратите внимание, чтобы сохранить вентиляцию и тепловыделение модуля.

4,7 пожалуйста, не используйте модуль для зарядки аккумулятора. Если входной конец не обеспечивает питание, обратное напряжение батареи повредит модуль. {если вы должны использовать модуль, пожалуйста, добавьте диод на выходе}
