Бесплатная доставка Обновление MESR-100 автоматическим переключением в цепи ESR конденсатор с алюминиевой крышкой/низкоомный измеритель до 0,01 для 100R

Особенности:

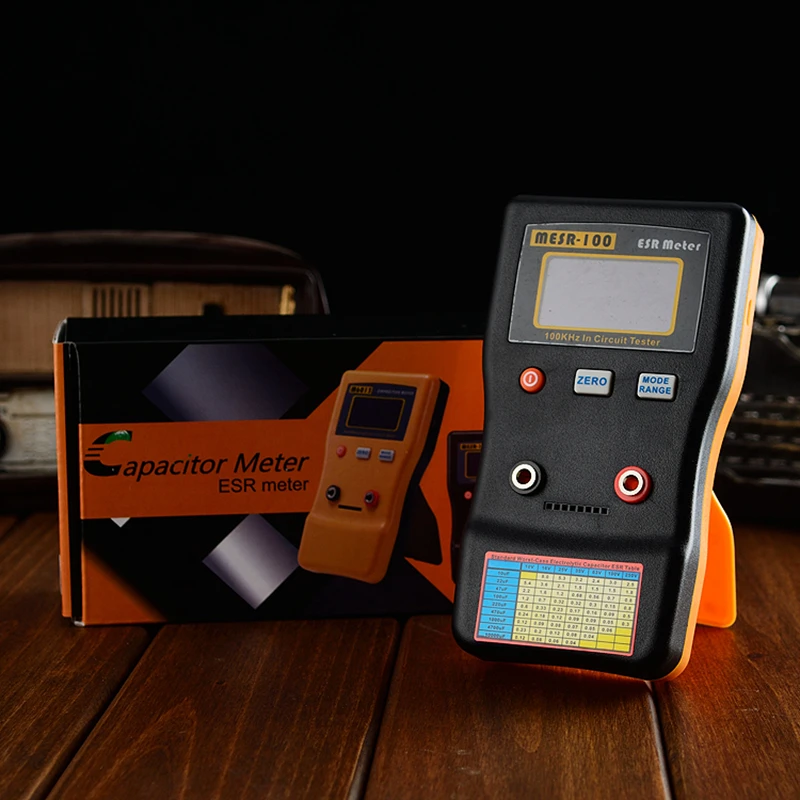

Автоматический конденсатор JINGYAN MESR-100 V2, ESR и измеритель низкого Ома

Диапазон измерений от 0,001 до 100,0r, поддержка тестирования цепи.

Используйте истинную синусоидальную волну 100 кГц для измерения значения ESR, которая равна способу тестирования производителя конденсатора.

На рынке существует определенная техника, использующая для тестирования короткий пульс, но значение будет меняться по сравнению с емкостью, и иногда чтение отличается от значения производителя.

Что такое ESR конденсатора?

Внутри конденсатора имеется резистор серии, с использованием 100 кГц для снятия сопротивления 1/(2 * pi * F * C), сопротивление становится небольшим, затем мы можем измерить значение резистора истинной серии.

Плохой E-конденсатор будет иметь больший ESR и создавать большую рябь, а не фильтровать шумы. Как правило, большой конденсатор больше, чем 3 ом.

Используя эту теорию, мы можем измерить, что конденсатор плохой/поврежденный или в хорошем состоянии.

Поскольку наш измеритель ESR подходит только к пику до 15 мВ постоянного тока или пику на хорошем конденсаторе, в результате мы можем использовать его в качестве теста цепи. Поскольку это низкое напряжение тестирования, он не может включить полупроводник внутри цепи, в процессе тестирования.

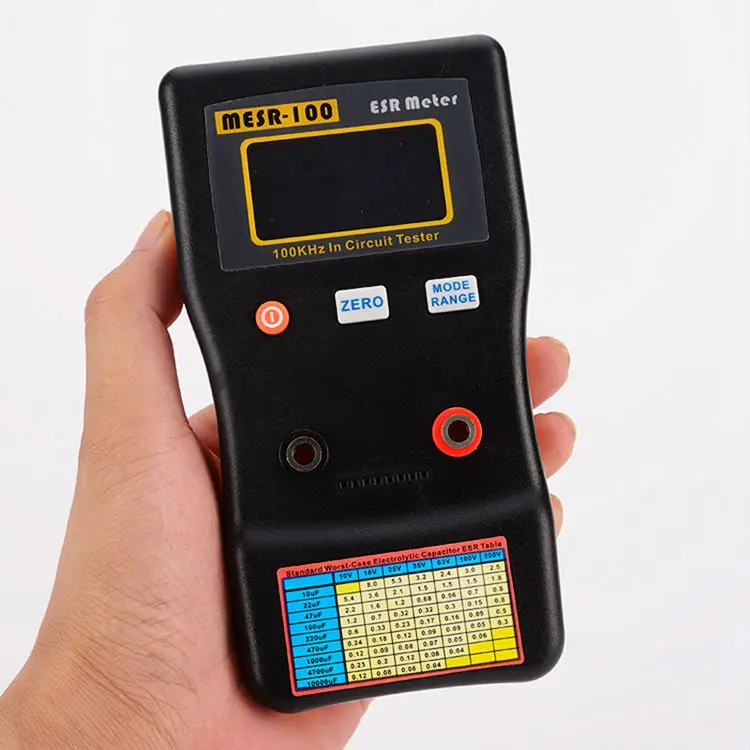

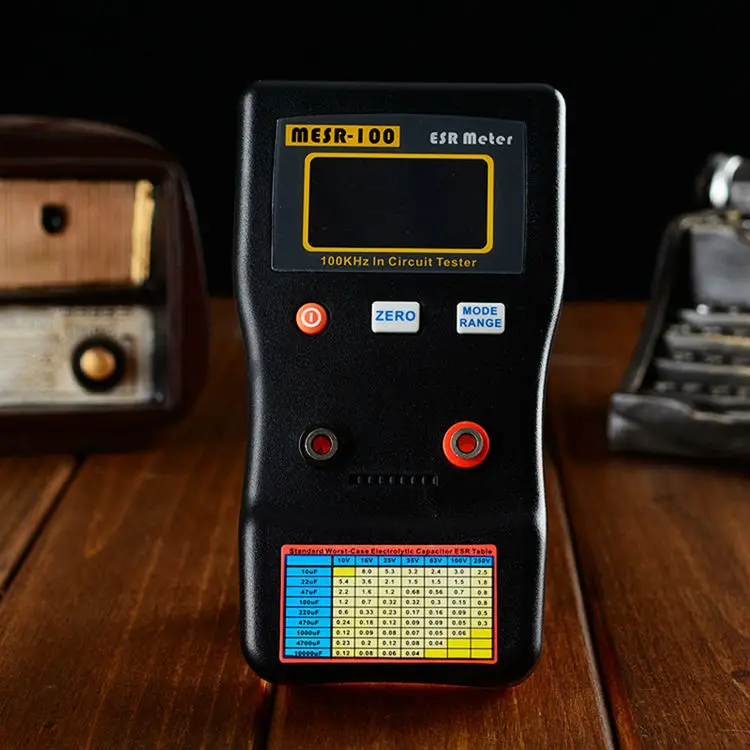

Во время ремонта телевизора, ЖК-дисплея, аудиоплаты и т. Д. Мы можем в цепи проверить конденсатор хорошо или нет.* Двойной терминал, для быстрой и простой проверки конденсатора или резистора, печатная Таблица ESR для быстрой проверки

Сравните старые V1 и новые V2 улучшения MESR100:

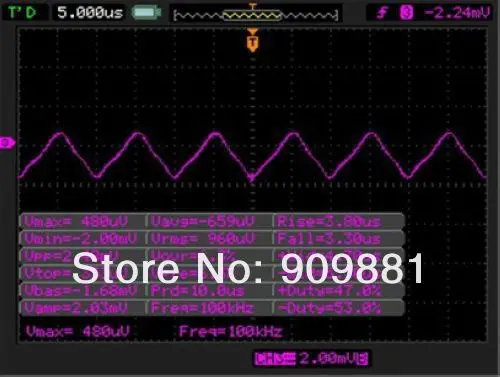

1) изменить прямоугольную волну на синусоидальную волну 100 кГц, уменьшить частоту прямоугольной волны и влияет на считывание тестовых проводов и конденсаторов.

2) более высокое разрешение до 0,001 Ом.

3) 128X64 матричный ЖК-дисплей, с более большим дисплеем и информацией

4) Встроенный конденсатор 25 в с ЖК-дисплеем, автоматический дисплей конденсатор является хорошим или плохим эталоном для обычных электролитических конденсаторов 25 В.

5) Новый пластиковый чехол, изогнутый дизайн для ручной переноски. Новая подставка на 60 градусов, стоящая на столе.

6) Используйте 2 батарейки AA, более удобный и более длительный срок службы батареи, чем 9 В батареи.

7) поддерживает внешний источник питания USB, используя стандартный порт micro-USB.

Параметры:

Диапазон

Точность (после Zero, Протестировано с 1,10,100R резистор)

Время обновления (ручной режим)

* Автоматический режим занимает от 0 до 2 сек, больше времени зависит от значения

0,000 к 1.000R

1% + 2 разряда

~ 0.4s

1,000 к 10.00R

1% + 1 цифра

~ 0.4s

10,00 к 100.0R

2% + 1 цифра

~ 0.4s

* Точность, возможно, зависит от длины тестового провода и сопротивления контактной точки.

Стандартные тестовые наконечники-15 см, для более длинных тестовых наконечников требуется особая защита, которая влияет на выводную способность EMI (можно связаться с продавцом для получения более подробной информации)

1) Точность: до 1% (подробнее о таблице выше)

Широкий диапазон измерения: >1 мкФ (для 0,1 мкФ ошибка в том, что у вас на Формулы 1/(2 * pi * F * C) @ 100 кГц)

2) Высокое разрешение: 4 цифры, или 0001 Ом @ 1 Ом диапазон

3) Измерение напряжения: <~ 40 мВ RMS (Тестирование напряжения)

4) напряжение зажима: ~ 0,15 V (открытые напряжения)

5) Батарея 2X AA 1,5 V Батарея

6) Внешняя мощность: 5 В micro USB

7) рабочий ток 0,02 А

8) Время работы батареи: >80 часов

Эксплуатация введение:

1) Включение питания

Нажмите и удерживайте оранжевую кнопку вкл./выкл. Для включения в течение 2-3 секунд.

Нажмите и отпустите кнопку ВКЛ/ВЫКЛ, чтобы выключить счетчик.

2) Автоматический/ручной режим:

I) Автоматический диапазон:

Нажмите и отпустите кнопку выбора диапазона, и в первой строке ЖК-дисплея будет отображаться «Авто:»

На auto mode meter автоматически выберите лучший диапазон для обнаружения.

Ii) диапазон работы:

Прокрутите диапазон вручную от 1R, 10R и 100R, нажмите и отпустите кнопку выбора диапазона

Сначала ЖК-дисплей будет отображаться вручную и отображаться на второй строке: 0-1R, 1-10R и 10-100R.

3) 1 клавиша Zero:

Короткое замыкание тестового провода, устраняющее сопротивление провода.

Нажмите и отпустите кнопку «ZERO», ЖК-дисплей показывает «ZERO» и дождитесь, когда zero исчезнет.

Если вы используете разъем метрового массива, вам нужно использовать короткий штифт для короткого замыкания, чтобы установить нуль.

4) Подсветка:

Подсветка ЖК-дисплея включается во время включения

5) Автоматический Режим сна:

Около 10 часов для нетестирования, оно будет отключено автоматически, чтобы сохранить питание.

6) перелив или OL:

Когда значение находится вне диапазона, вы можете проверить, правильно ли вы ноль.

7) Таблица ESR:

Это только для справки, разные производители конденсаторов имеют разные ЭПС, лучше проверить хороший колпачок ЭПС и сравнить с тем, что вы тестируете, обычно плохая Кепка с более высоким ESR, в несколько раз больше, чем хорошая.

8) программное обеспечение ESR:

Установите значение электролитического конденсатора 25 в для ЖК-дисплея и сравните,

Хорошо, если C < XXuF, означает, что конденсатор может быть в хорошем состоянии, если он меньше, чем XXuF

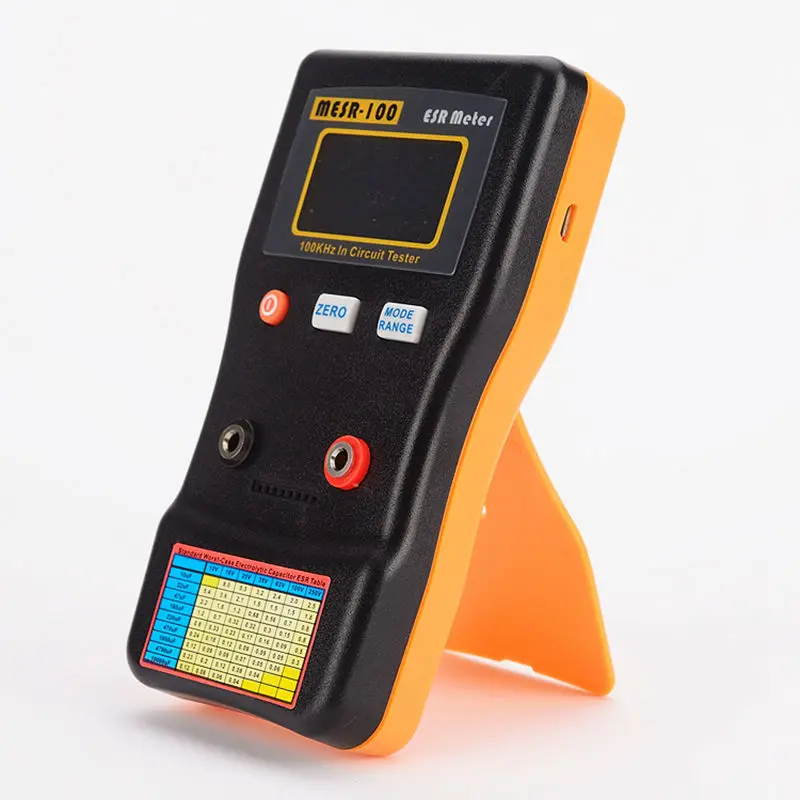

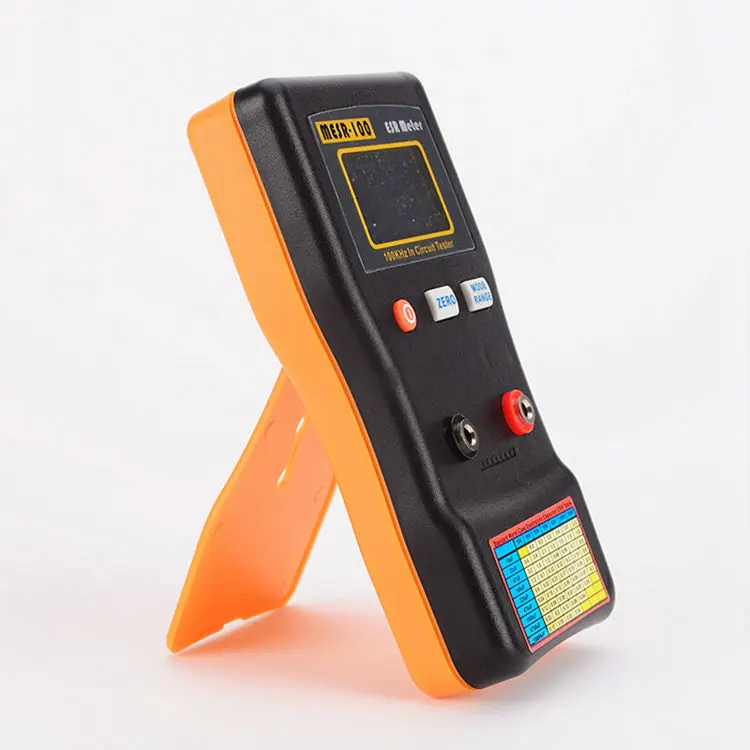

9) пластиковая подставка:

Если вы не используете подставку, нажмите и удерживайте положение замка:

Посылка Содержание

1 единица MESR-100 V2

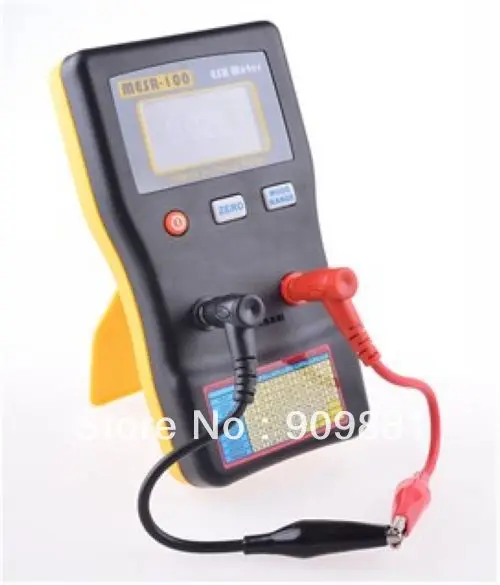

1 пара тестовых зажимов 15 см (как на фото)
