Умная Электронная техника новая микросхема памяти SPI-LAN/ Ethernet конвертер TCP/IP для

Умная Электронная техника новая микросхема памяти SPI-LAN/ Ethernet конвертер TCP/IP для

Источника питания режим: 3,3 V внешнего источника питания, в настоящее время должно быть больше, чем 200mA;

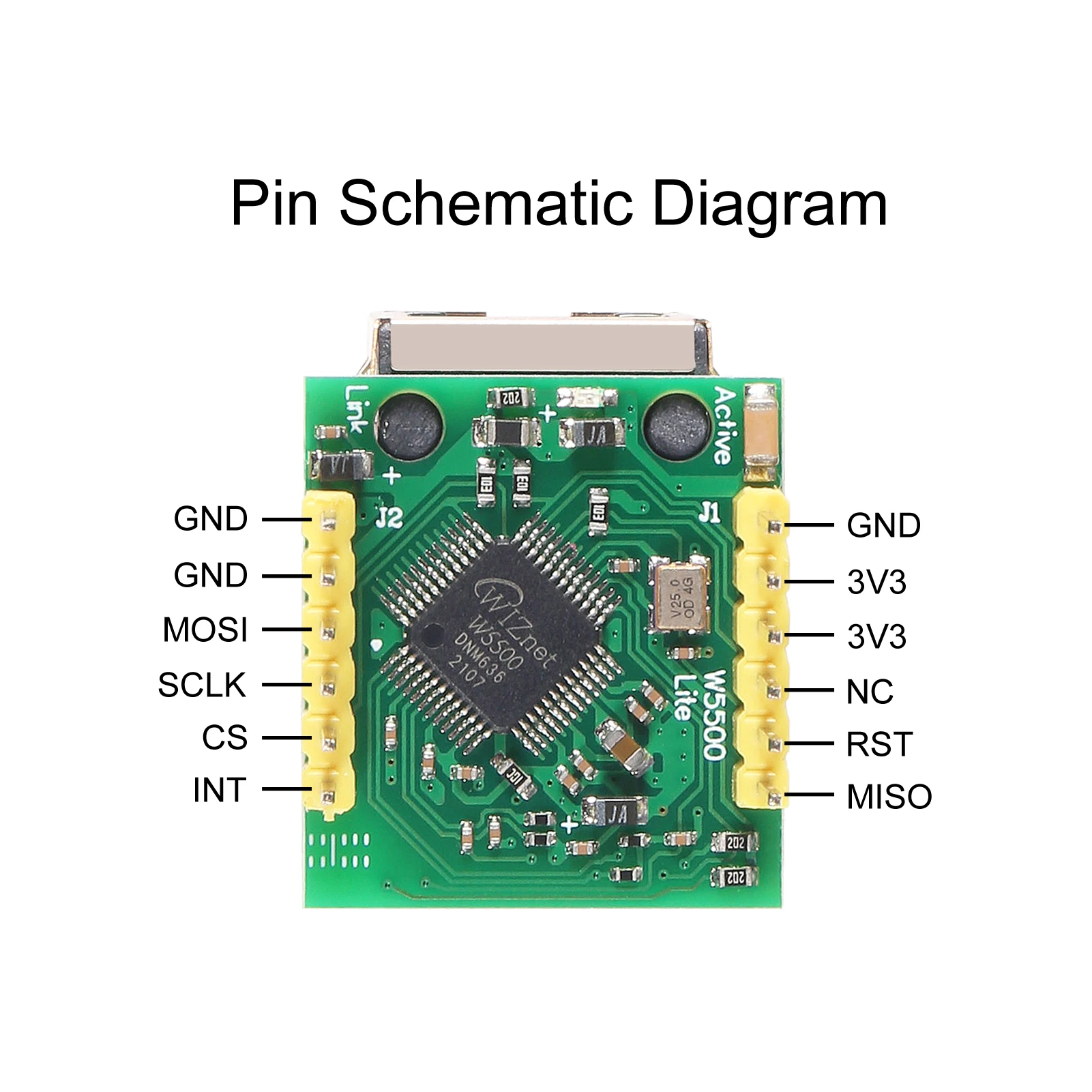

Управление интерфейс: TTL уровня, 3,3 V SPI интерфейс;

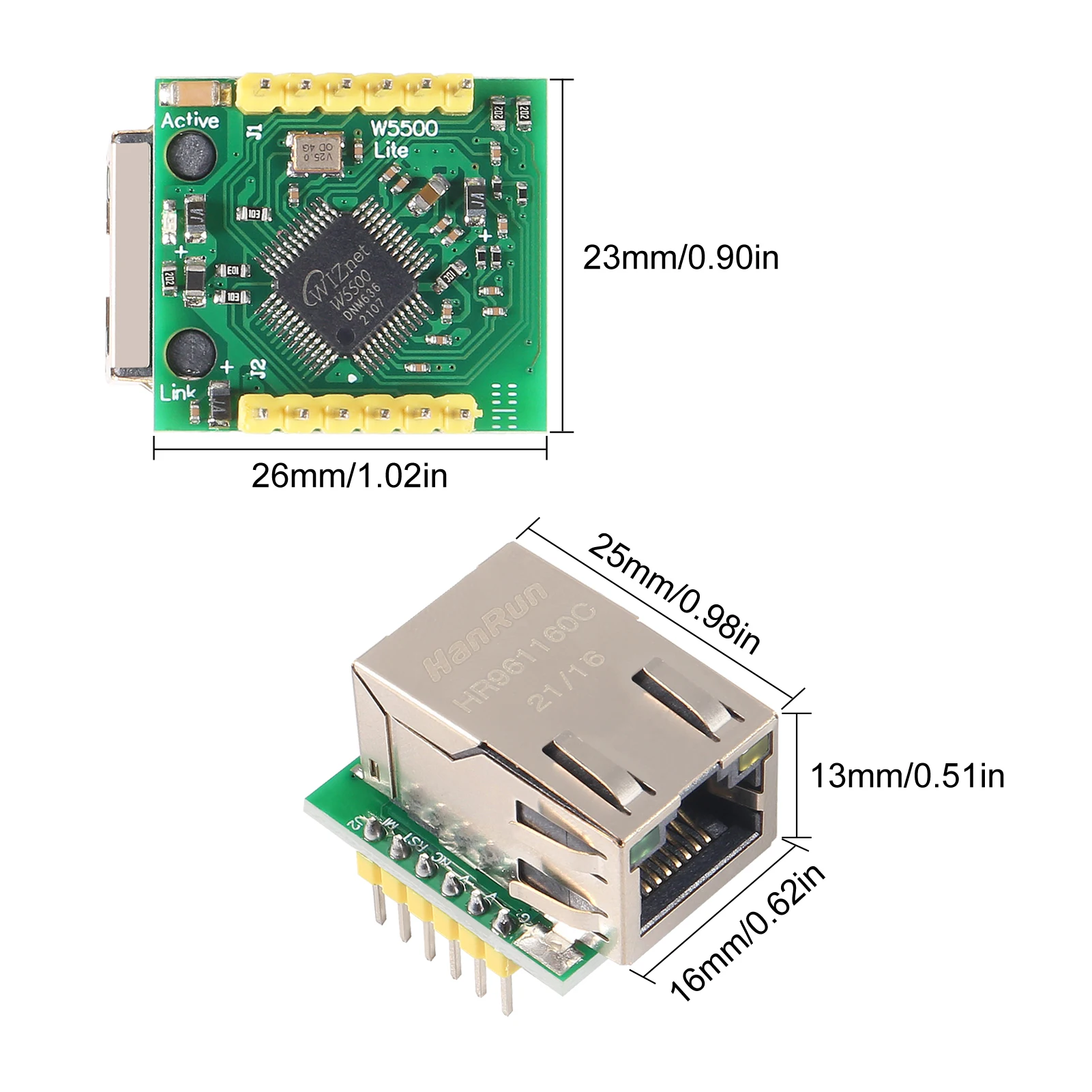

Размер печатной платы: 23*25 мм;

Механические Размеры: 28,5*23*24;

USR-ES1 является Ethernet модуль SPI интерфейс, интерфейс является TTL уровень 3,3 V, источника питания напряжением + 3,3 V Type-C, пожалуйста, убедитесь, что в настоящее время не менее 200mA, напряжение постоянного и стабильные + 3,3 V.

Высокоскоростной SPI интерфейс 80 МГц

Аппаратное обеспечение-TCPIP-протокол стек пользователя встроенный, почти без понимания сложного сетевого протокола знания

Поддерживает до 8 розеток

Поддержка TCP, UDP, ICMP, iP4, ARP, IGMP, PPPoE протокол

Интеграция слоя передачи данных, физического слоя

Поддержка wakeup

Поддержка высокоскоростного последовательного периферийного интерфейса (SPI модель 0, 3)

Внутренний буфер получения 32K байт

Встроенный 10BaseT/100BaseTX Ethernet физический слой (PHY)

Поддержка автоматического согласования (10/100 на основе полного дуплекса или полудуплекса)

Не поддерживает IP патч

Рабочее напряжение 3,3 V, I/O и 5V напряжения сигнала

Светодиодный дисплей (полный дуплекс или полудуплекс, сетевое соединение, скорость сети, активный)

Посылка типа Pin очень маленькая, удобная для встроенных приложений

Применение проекта образца C
