DKC-1B одноосевой контроллер шагового двигателя положительный и отрицательный

DKC-1B одноосевой контроллер шагового двигателя положительный и отрицательный

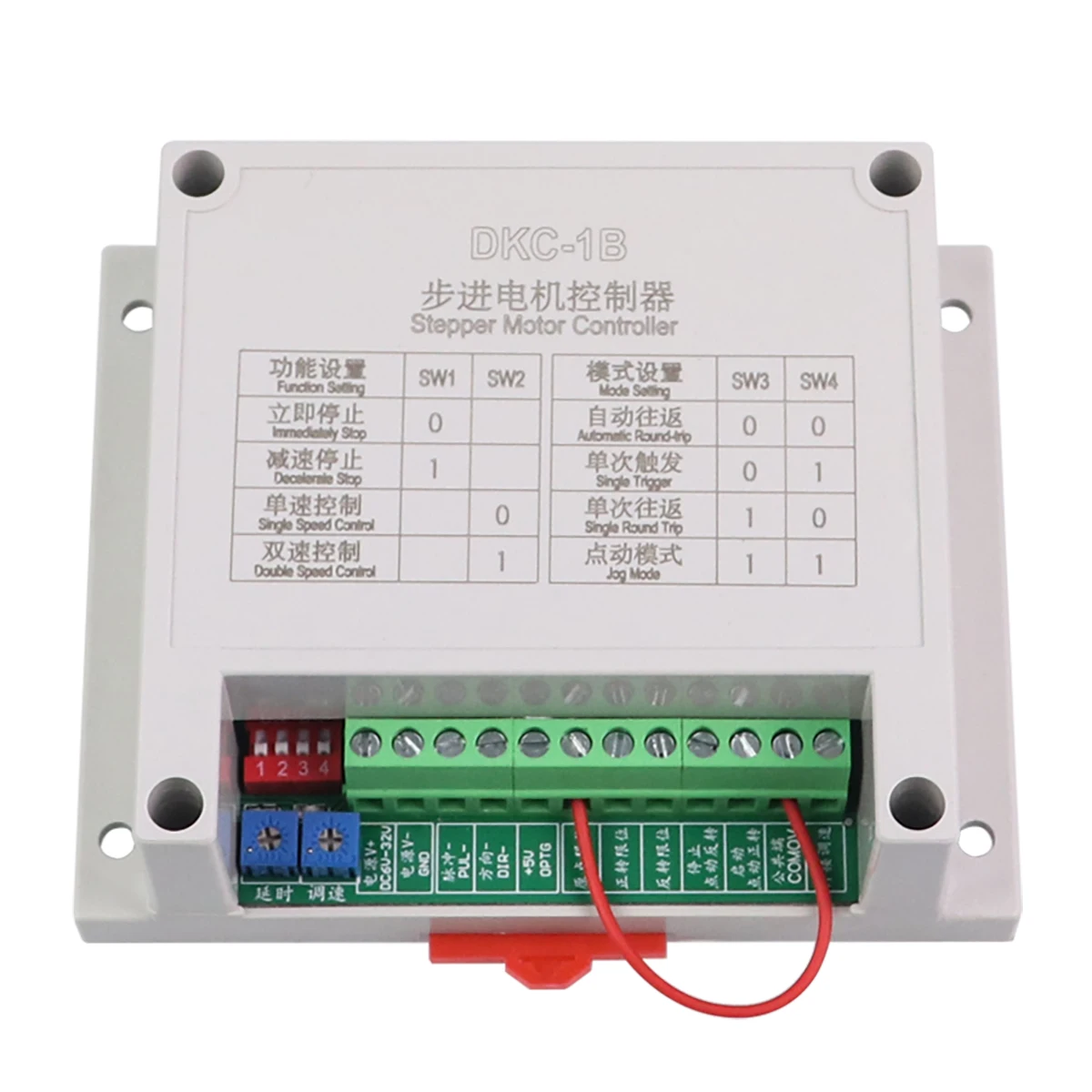

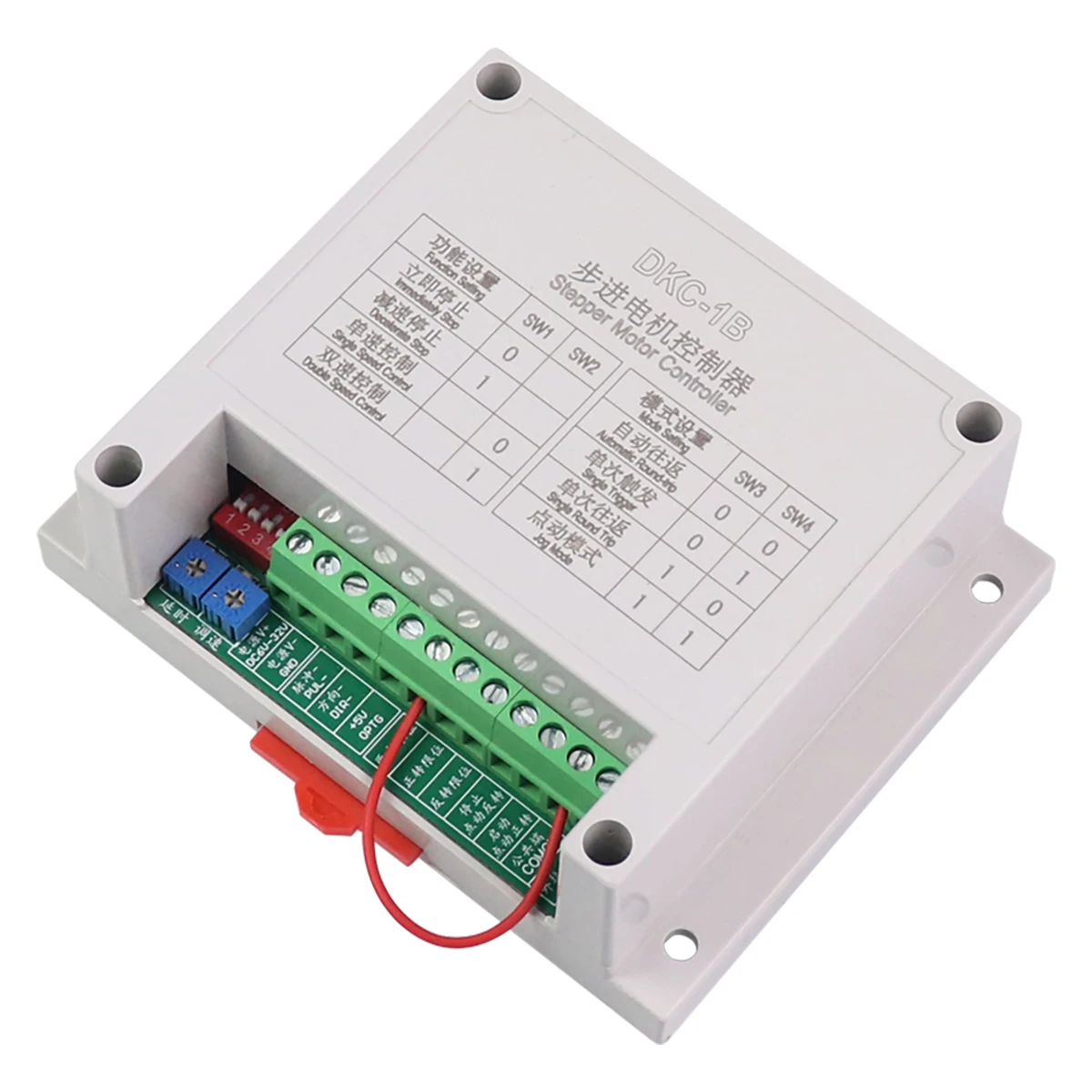

Контроллер шагового двигателя DKC-1B

Контроллер является контроллером шагового двигателя промышленного типа. Используйте новый оригинальный импортный высокоскоростной чип и используйте метод комбинирования программного и аппаратного обеспечения, чтобы обеспечить сильную защиту от помех контроллера. В то же время, он имеет обратную защиту подключения, защиту от перенапряжения и защиту от перегрузки по току для обеспечения безопасной работы контроллера в различных жестких заводских условиях.

Контроллер подходит для управления круговым движением, контролем фиксированной длины, контролем скорости и т. д.

Параметры продукта:

Ультра-широкий вход напряжения: DC7-30V

Несколько функций защиты: защита обратного соединения, защита от перенапряжения, защита от перегрузки по току

Характеристики регулировки скорости: с одной/двойной функцией регулировки скорости;

Когда используется регулирование скорости одной скорости, бортовое регулирование скорости подключается извне, и регулирование скорости интеллектуально переключается автоматически.

Ускорение и замедление: оптимизированное S-образное ускорение, с функцией остановки/замедления

Выходная частота: Максимальная выходная частота импульса-20 кГц.

Вход и выход: Все входные s изолированы оптопары, и выход отрицательного импульса. Входной сигнал активный низкий.

Функция задержки: время задержки 0,2 S-6S регулируется до того, как мотор возвращается. VR1 регулировка потенциометра.

Функция «назад в исходное место»: по умолчанию используется режим «назад в исходное место», когда контроллер включен впервые.

Импульсный сигнал 5 В, сигнал действителен на падающей кромке, и сигнал триггера должен храниться выше 2.5US.

Функция управления:

1. Функция остановки/замедления

Немедленная Остановка: После получения сигнала остановки или заднего хода двигатель немедленно останавливается или изменяет направление для достижения точного контроля.

Остановка торможения: После получения сигнала остановки или коммутации двигатель начинает замедляться до определенной скорости, а затем останавливается, обеспечивая плавную остановку и переключение двигателя.

2. Одиночная/двойная функция контроля скорости

В режиме управления одной скоростью Встроенный потенциометр и внешний потенциометр автоматически переключаются, а внешний потенциометр приостановлен, а бортовой потенциометр играет роль регулирования скорости. Если внешний потенциометр (менее или равен 10K) подключен, плата управления автоматически переключается на внешний потенциометр для регулирования скорости;

В режиме двухскоростного управления двухскоростное управление означает, что Двигатель вращается вперед, а обратная скорость устанавливается отдельно. Требования управления медленной подачей и быстрым возвратом реализованы. Вращение вперед регулируется внешним потенциометром, а обратное вращение регулируется бортовым электронным потенциометром.

3. Вернуться к исходной функции

Нет необходимости в функции возврата к источнику, а исходный предел может быть непосредственно коротко замыкается с обычным проводом.

В автоматическом возвратно-поступательном режиме, если вам нужно вернуться в исходное место, вы можете использовать провод для прямого обмена предельным значением и отрицательным ограничением короткого замыкания (эффект: старт действителен, двигатель возвращается в исходное место в отрицательном направлении и останавливается, когда он попадает в переключатель отрицательного предела, Что является действием возврата к источнику, нажмите кнопку «СТАРТ» снова и возвратно-поступите нормально в положительном направлении.)

Описание функции:

1. Автоматический режим круглого хода:

После запуска контроллера режима (коснитесь общего терминала и начального входного терминала), двигатель автоматически перемещается вперед и назад между предельным и обратным ограничением до тех пор, пока не срабатывает стоп-вход. После того, как двигатель достигает вперед вращение предел или обратного вращения предела и остановки различным оригинальным материалом могут задержать 0,2 S-6S, прежде чем начать работать, и время задержки регулируется с помощью VR1. Скорость бега регулируется VR2 или внешней регулировкой скорости.

2. Режим одиночного триггера:

После запуска и запуска этого режима двигатель будет вращаться вперед, и двигатель остановится, когда он достигнет предела вперед. Если он срабатывает снова, двигатель повернет назад, и когда он достигнет обратного предела, двигатель остановится. Включите стартовый двигатель снова, чтобы повторить цикл.

3. Одиночный режим круговой поездки:

После запуска и запуска этого режима двигатель будет работать вперед и останавливаться, когда он достигнет предела вперед. С задержкой в 0,2 S-6S, он начнет сойдет до необходимого уровня. Когда он достигнет обратного предела, двигатель остановится.

4. Режим пробежки:

Стартовый терминал соединен с общим терминалом для прямого вращения, и он останавливается, когда он выпущен; Стоп-терминал подключен к публичному терминалу для обратного вращения, И он выпущен для остановки; В этом режиме функция запуска в первый раз недоступна.

Проводка и другие инструкции

1. Контроллер является универсальным шаговым двигателем и серводвигателем. Общий Драйвер шагового двигателя и драйвер серводвигателя могут быть подобраны и использованы, независимо от размера двигателя. Различные порты драйвера двигателя помечены по-разному, но функции интерфейса одинаковые.

EN = ENA = PREE enable

PUL = PULS = CLK pulse

DIR = CW = направление CCW

Этот контроллер использует общий метод подключения анода:

Контроллер + 5 В (опто), подключенный к драйверу PUL + и DIR + контроллер

Импульсный- (PUL-) подключение к импульсному входному терминалу драйвера (PUL-, PULS-, CLK-)

Направление контроллера- (DIR-) для привода направления входного терминала (DIR-,CW-,CWW-)

EN +, EN-это, как правило, остается пустым.
