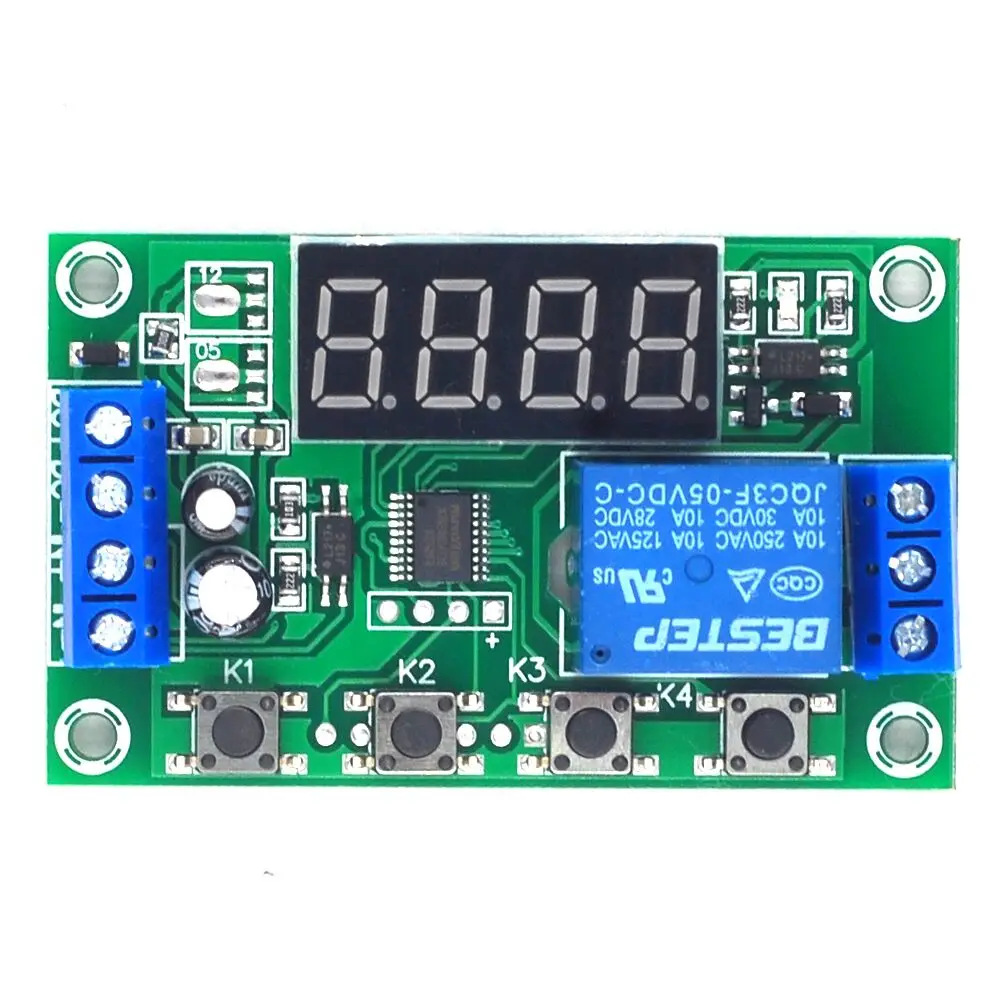

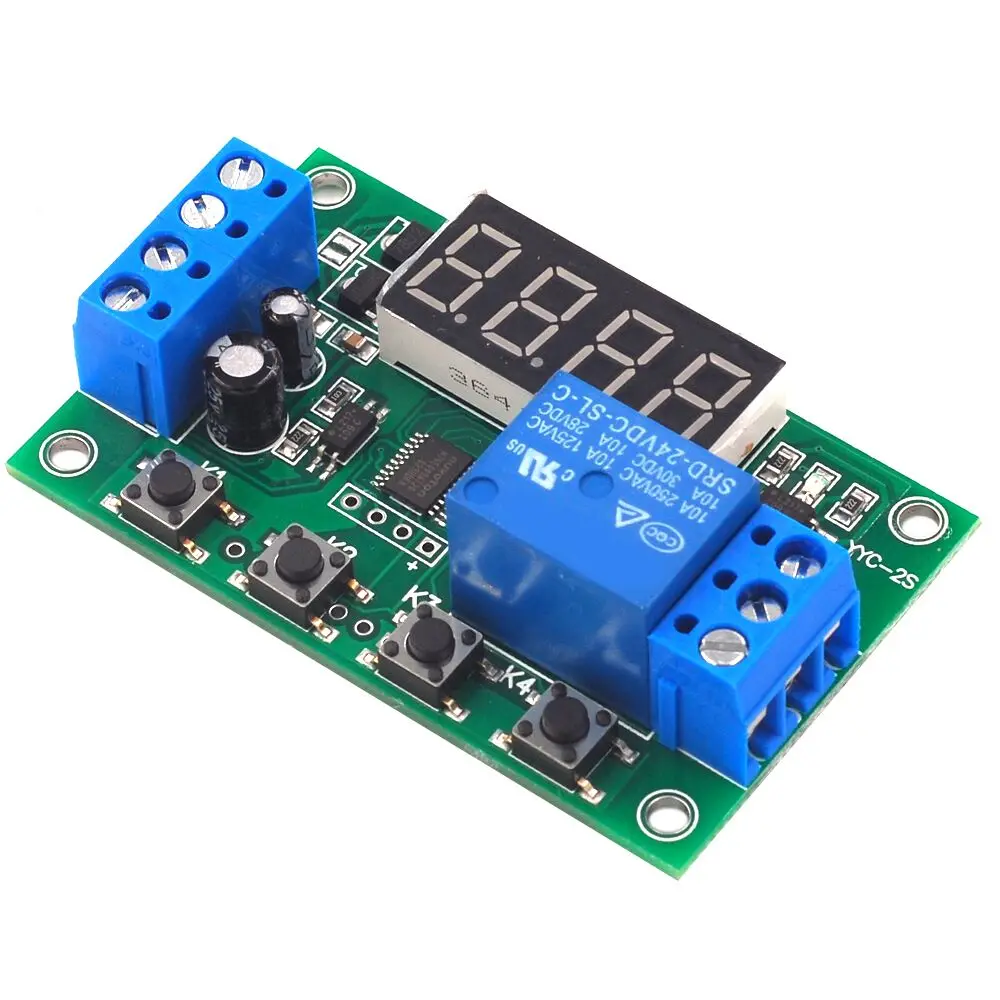

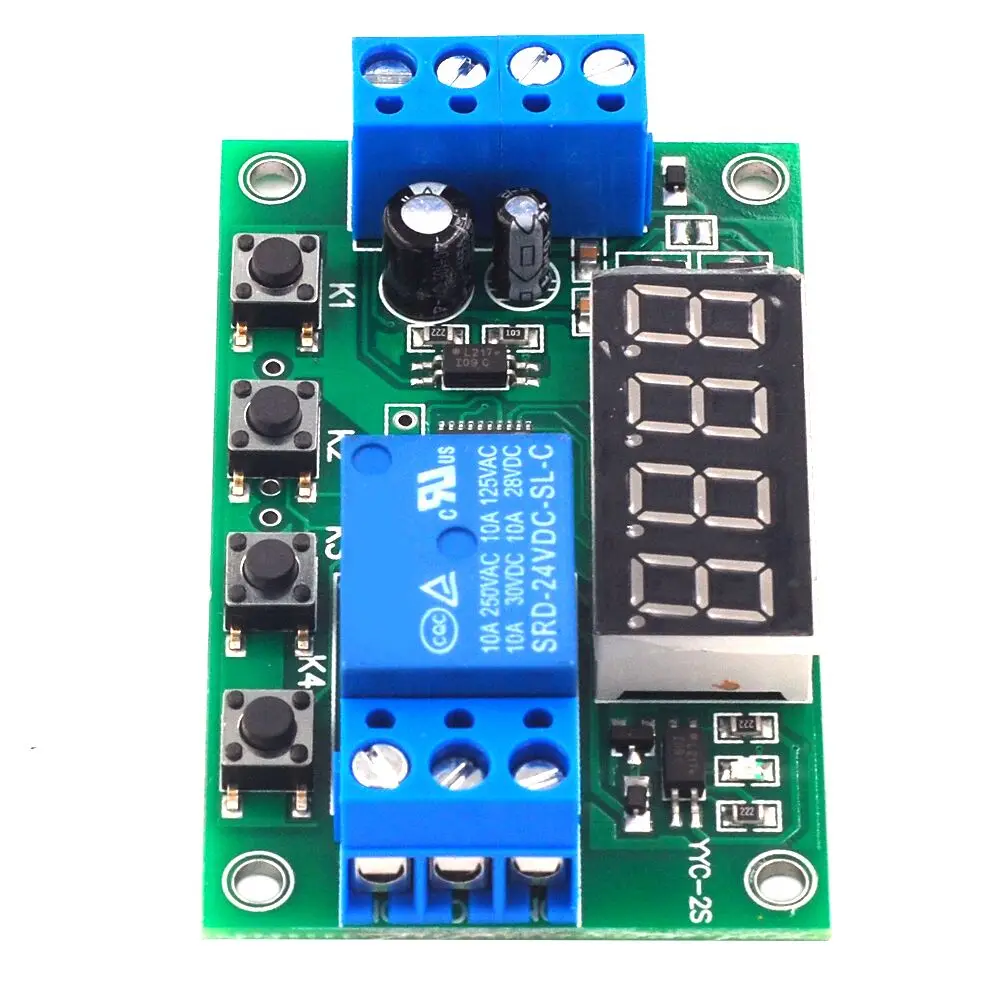

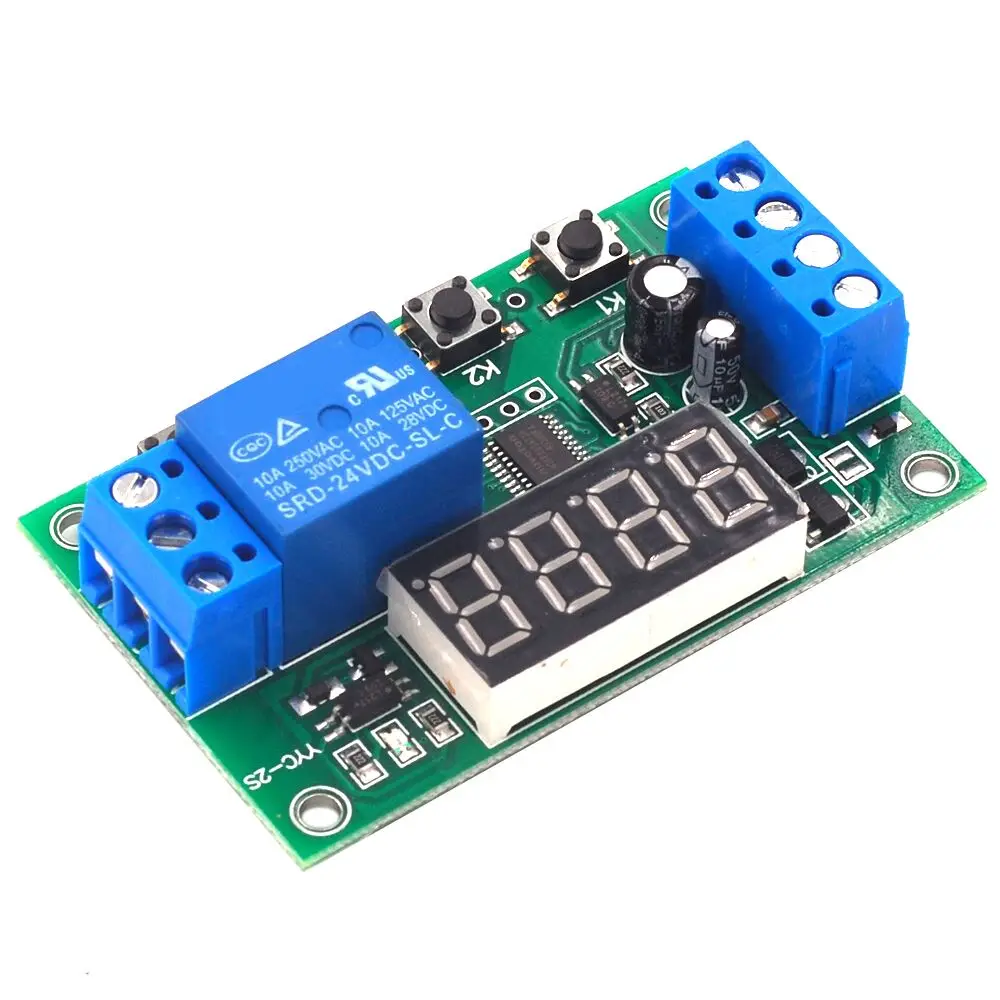

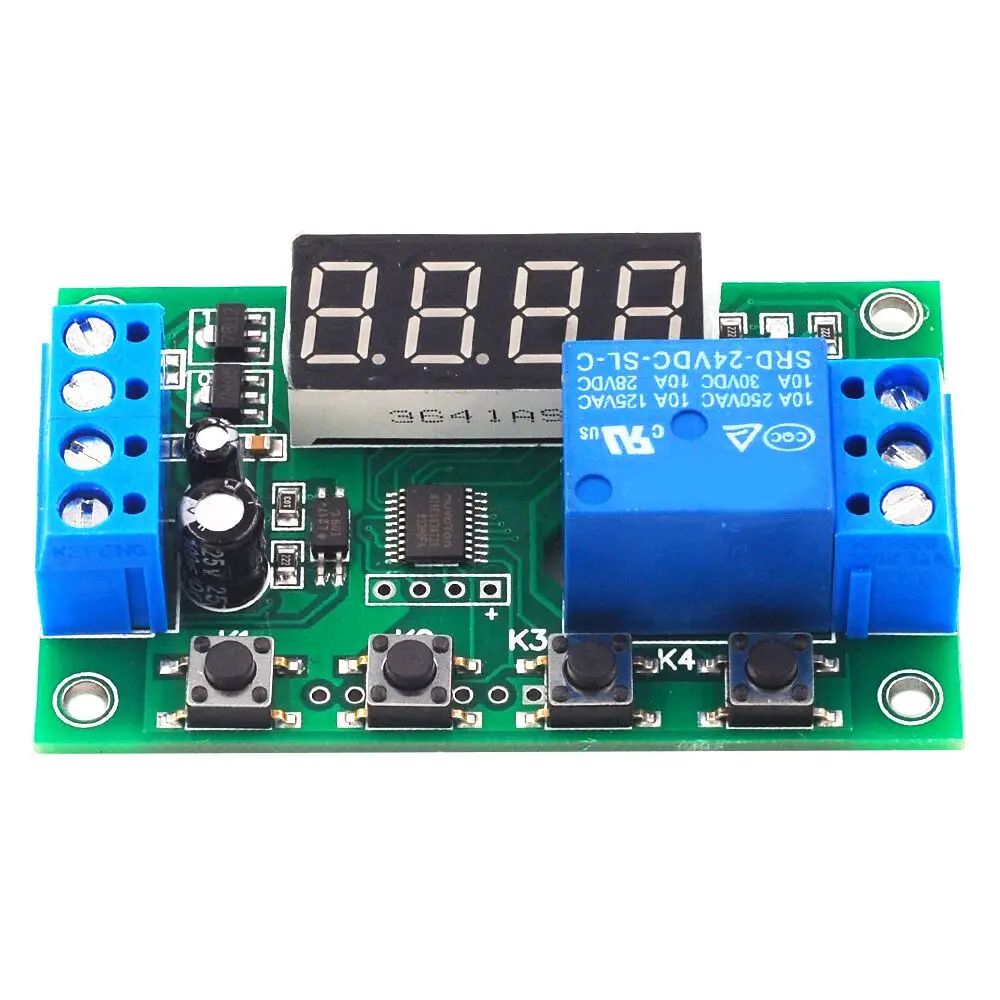

Светодиодный дисплей Регулируемый Программируемый Модуль реле времени задержки 5 в 24 в фиксированная развязка импульсный цикл отключение питания триггер источник питания

1: широко используется

2: Выходная мощность: может управлять нагрузкой постоянного или переменного тока в пределах 5А

3: длительный срок службы реле

4: простой в использовании

5: зеленая доска, более красивая

1:24 общие функции, чтобы удовлетворить больше потребностей в применении; Он может контролировать Соленоидный клапан, водяной насос, двигатель, ремень лампы и так далее

2: Выходная мощность: может управлять нагрузкой постоянного или переменного тока в пределах 5А

3: диапазон времени: 0,01 секунд до 999 минут регулируется в любое время

4: описание порта проводки:

1. DC +: Входной положительный Полюс источника питания постоянного тока

2, DC- : вход постоянного тока питания отрицательный полюс

3, в +: входной сигнал терминала

4, IN- : входной сигнал терминала отрицательного полюса

5. Нет: нормально открытый интерфейс реле, приостановлено до всасывания и короткое соединение с COM после всасывания

6, COM: общий интерфейс реле

7, NC: реле нормально закрытый интерфейс, реле перед всасыванием и короткое соединение COM, после присоска приостановлено

Кнопочный триггер: (положительный триггер: DC-и IN-короткого замыкания, DC + и IN + кнопка подключения)

Или: (отрицательный триггер: DC + и IN + кнопка короткого замыкания, DC-и in-connect)

6: Список функций:

P-11: точка (к сигнальному реле, чтобы закрыть, сигнал исчезает, реле останавливается)

P-12: самоблокирующийся (дайте одно Сигнальное реле для закрытия, дайте другое Сигнальное реле для остановки)

P-13: Чтобы дать сигнал, реле будет останавливаться автоматически в течение секунды; Триггер недействителен во время задержки

P-14: Чтобы дать сигнал, реле будет останавливаться автоматически в течение секунды; Повторное время срабатывает во время задержки

P-15: Чтобы дать сигнал, реле будет останавливаться автоматически в течение секунды; Триггер стек времени во время задержки

P-16: Чтобы дать сигнал, реле остановится автоматически в течение секунды; Сброс триггера во время задержки

P-17: подача сигнала, сосание реле, отключение входного сигнала, запуск времени через несколько секунд после питания, во время периода задержки, чтобы снова сохранить выход сигнала, остановка времени

P-18: после включения реле сразу же включится и выключится после второй задержки; До следующего включения

P-21: сигнал, после задержки секунды, реле всасывания

P-22: сигнал дан. Через более чем секунду реле закрывается, сигнал исчезает, и реле останавливается

P-23: после того, как сигнал исчезнет более чем на секунду, реле тянет, есть сигнал, и реле останавливается

P-24: реле закроется, когда есть сигнал более секунды, и остановится, когда сигнал исчезнет более секунды

P-25: после того, как сигнал превышает секунду, реле закрывается. После того, как сигнал превышает секунду, реле останавливается

P-26: реле с сигналом останавливается через секунду, и реле останавливается через секунду после того, как сигнал исчезнет

P-27: обнаружение импульсного сигнала, реле останавливается; Нет импульсного сигнала, реле задерживает второе всасывание; (если сигнал сохраняется или исчезает, считается, что нет импульсного сигнала)

P-28: после включения питания, после задержки секунды, реле всасывается, пока питание не выключено

P-31: после включения питания реле закрывается на секунду и отключается в течение B секунд, с бесконечным циклом; Питание для остановки

P-32: сигнал, старт p-31 бесконечный цикл; Сигнал исчезает, заканчивая цикл

P-33: сигнал, старт p-31 бесконечный цикл; Еще один сигнал для завершения цикла

P-34: после включения питания задержка на секунду, реле включается и останавливается через B секунды

P-35: есть сигнал, после второй задержки, реле тянет и останавливается через B секунды

P-36: есть сигнал, через более чем секунду, реле тянет и останавливается через B секунды, сигнал исчезает, и время обнуления останавливается

P-37: когда есть сигнал, реле останавливается автоматически после вытягивания и закрытия в течение секунды, а затем время в секунд после остановки. Запуск сигнала недействителен в течение A + B времени

P-38: когда есть сигнал, реле остановится автоматически после вытягивания и закрытия в течение секунды. После остановки и синхронизации в течение B секунд, он остановится автоматически после вытягивания и закрытия снова в течение секунды

P-41: Нет действия на сигнале; Триггер потери сигнала; Реле отключено после задержки времени

P-42: сигнал исчезает, и реле работает после задержки времени; Время работы B заканчивается

P-43: реле работает после того, как сигнал исчезнет более одного раза; Время работы B заканчивается

P-44: после включения реле работает в течение времени и останавливается в течение времени; Цикл останавливается автоматически в течение C раз.

P-45: включение, без действия, после сигнала; Реле рабочего времени A, время остановки B; Цикл C раз автоматически останавливается; Дайте мне другой сигнал. Сделайте это снова

P-46: после подачи сигнала более одного раза, реле закрыто; Держать сосание; Питание для остановки

P-47: после подачи сигнала более чем на один раз, реле останавливает вытягивание и закрытие в течение B секунд

P-48: в течение C секунд, после непрерывной подачи сигнала более одного раза, реле останавливает вытягивание и закрытие в течение B секунд

7: описание настройки кнопки: если «----» включен, это означает, что он входит в режим ожидания;

Нажмите K1 в первый раз (это занимает более 1 секунды, чтобы быть эффективным, чтобы предотвратить случайное срабатывание) Дисплей: P-11: K2 Отрегулируйте основной режим, K3K4 отрегулируйте функцию

Нажмите K1 во второй раз, на экране отображается: A001:K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите K1 в третий раз, на экране отображается: B001: K2 и K3 Отрегулируйте второй раз B, K4 Отрегулируйте десятичную точку (единица времени)

Нажмите K1 в четвертый раз, на дисплее «----» указано, что режим ожидания введен

В режиме ожидания нажмите K4, чтобы постоянно выключить/включить дисплей и переключиться в режим низкой мощности

8: десятичная единица времени

X.X с запятой в сотни, диапазон времени: 0,01 до 9,99 секунд

X X.X знака после запятой в десятки место, диапазон времени: 0,1 до 99,9 секунд

XXX не имеет десятичной точки, диапазон времени: от 1 до 999 секунд

XXX. Если Десятичная точка находится в одном месте, диапазон времени составляет от 1 до 999 минут

Посылка:

1 * один модуль реле задержки времени
