77 ГГц миллиметровый волновой радар BSD система обнаружения слепых мест горизонтальная 164ft Вертикальная 14.43ft

Введение продукта:

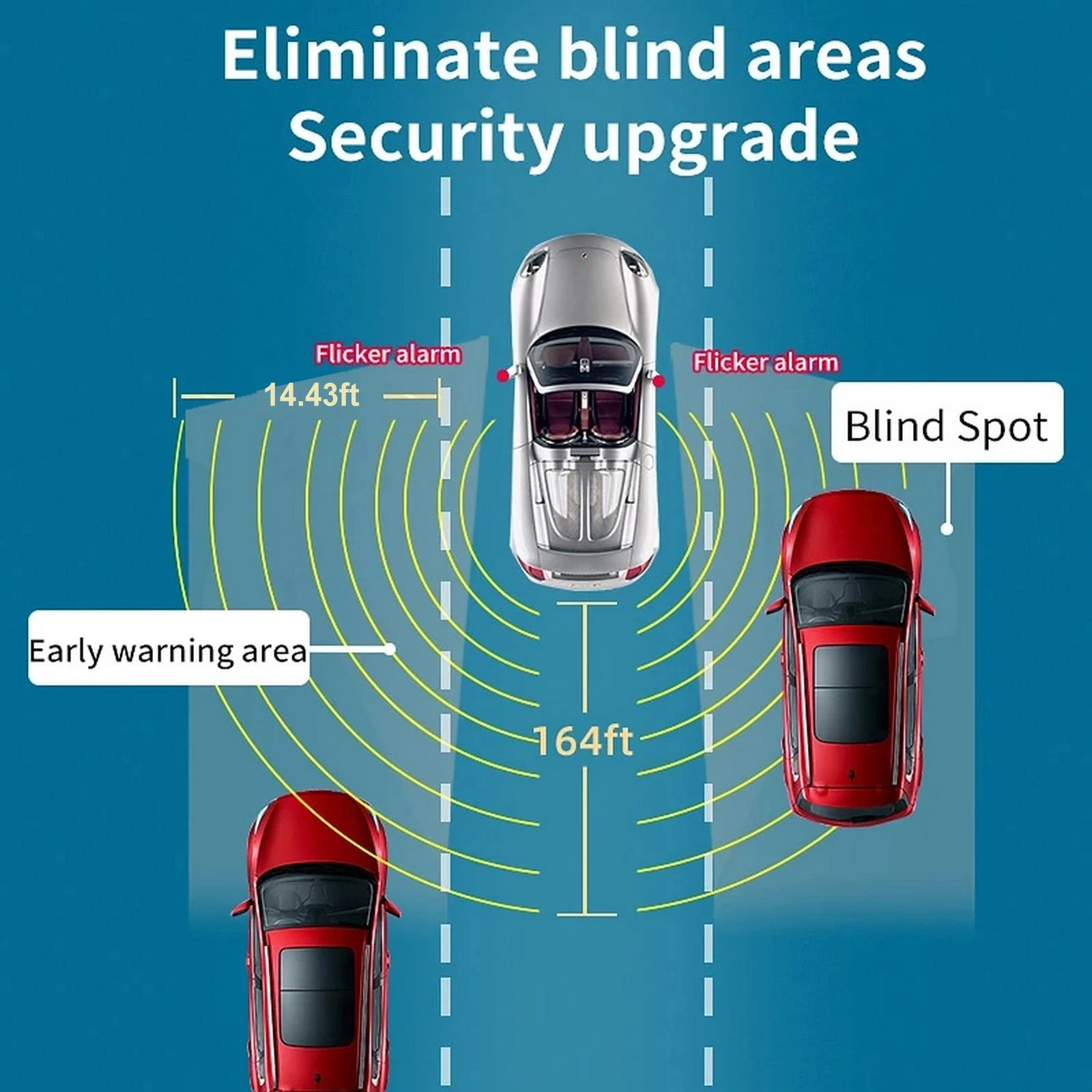

Этот продукт системы может предостеречь опасных целей на прилегающих полосах. Уникальная способность 77 ГГц миллиметрового радиолокатора проникать в дым, туман и пыль может реализовывать всепогодное и постоянное применение, обнаруживать объекты в зоне сигнала в реальном времени, И рассчитать скорость, угол и относительное смещение 64 объектов одновременно. Он может обнаруживать цель в пределах 50 м (164ft) на самом дальнем расстоянии и, наконец, выводить сигнал тревоги, который включает в себя сигнализацию первого уровня и сигнализацию второго уровня.

Описание функций продукта:
1. После включения ACC система может немедленно войти в рабочее состояние после испытания на экологическую адаптацию. Когда автомобиль выключен, радар перестает работать.
2. Система находится в состоянии раннего предупреждения первого уровня, за исключением тех случаев, когда включается сигнальная лампа поворота, включается двойная мигающая сигнальная лампа и обратная передача R.
3. Когда сигнал поворота включен, включается двойной мигающий предупреждающий сигнал и обратная передача R, система находится в состоянии раннего предупреждения второго уровня.
Сигнал тревоги уровня 1: всегда включен светильник напоминания.
Сигнал тревоги уровня 2: сигнальный светильник мигает + звуковой сигнал.

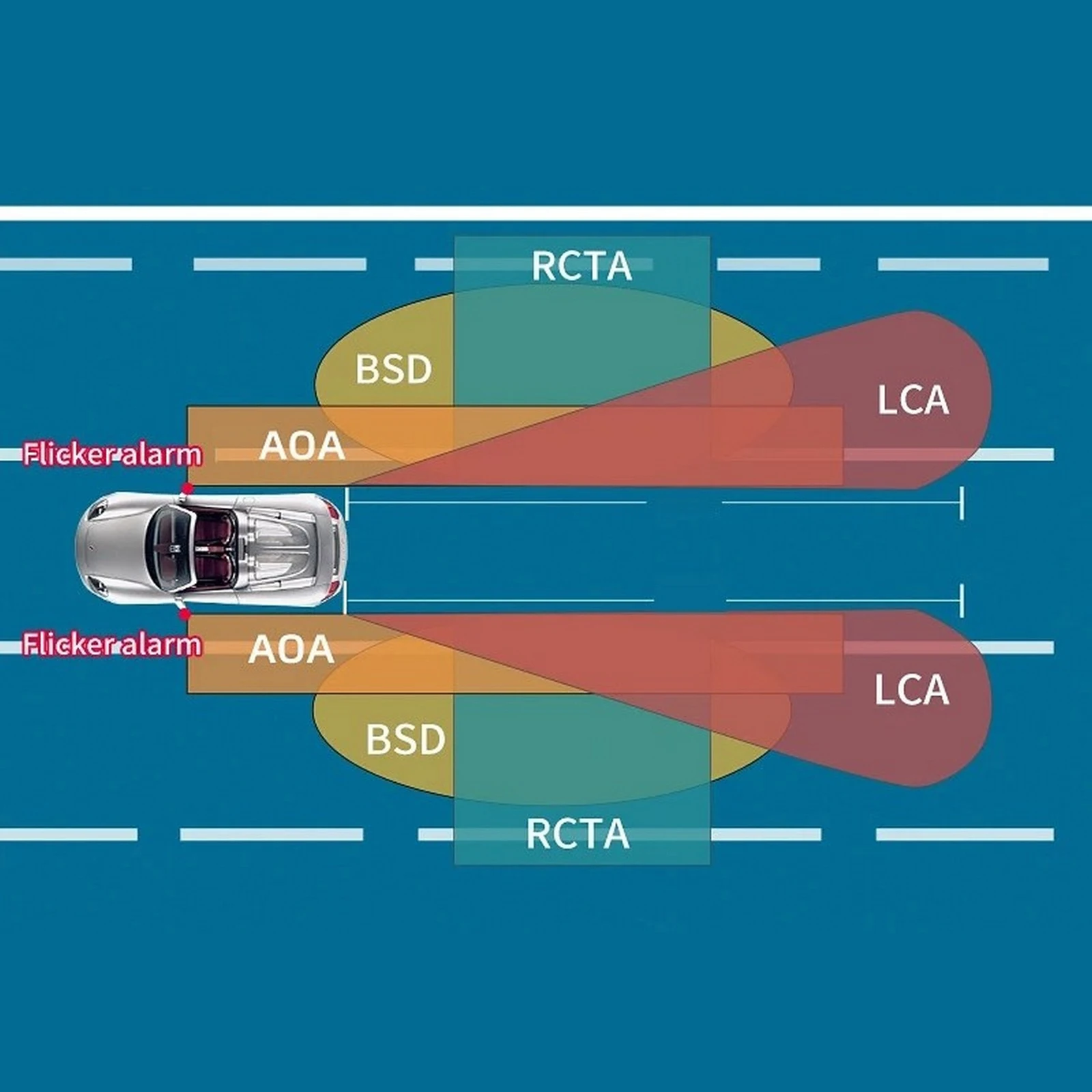

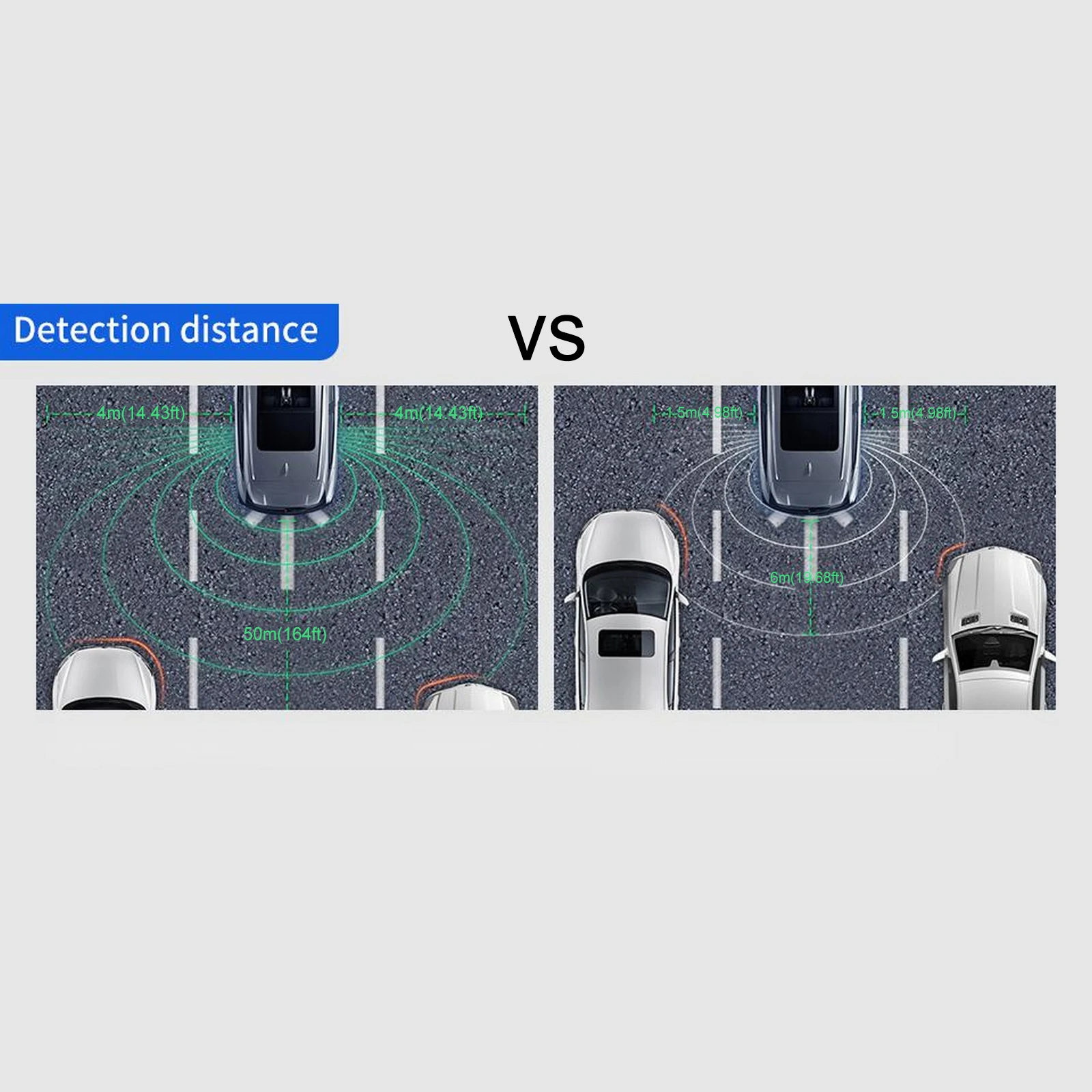

Диапазон сигнала тревоги находится в центре задней части автомобиля. Боковое расстояние X и продольное расстояние Y. Левое боковое расстояние центра отрицательное, а правое боковое расстояние центра положительное.
1. Самоконтроль продукта
Нормальное состояние оборудования:
1) после включения оборудования индикатор слева и справа мигает 3 раза соответственно.
2) в тех случаях, когда скорость автомобиля превышает 15 км/ч и есть цель автомобиля в слепой зоны, индикатор светильник включен, и рулевого управления звуковым сигналом и индикатор светильник не начнет мигать.
Оборудование ненормальная ситуация:
1) после включения оборудования, левая и правая огни мигают один раз, блок управления является нормальным, и радар является ненормальным.
2) после включения оборудования светильник индикатора всегда выключается, и радар блока управления не работает нормально. Пожалуйста, проверьте, работает ли сигнал питания нормально.

2. Функция мониторинга слепых зон-BSD:
Скорость запуска системы: V≥ 15 км/ч.

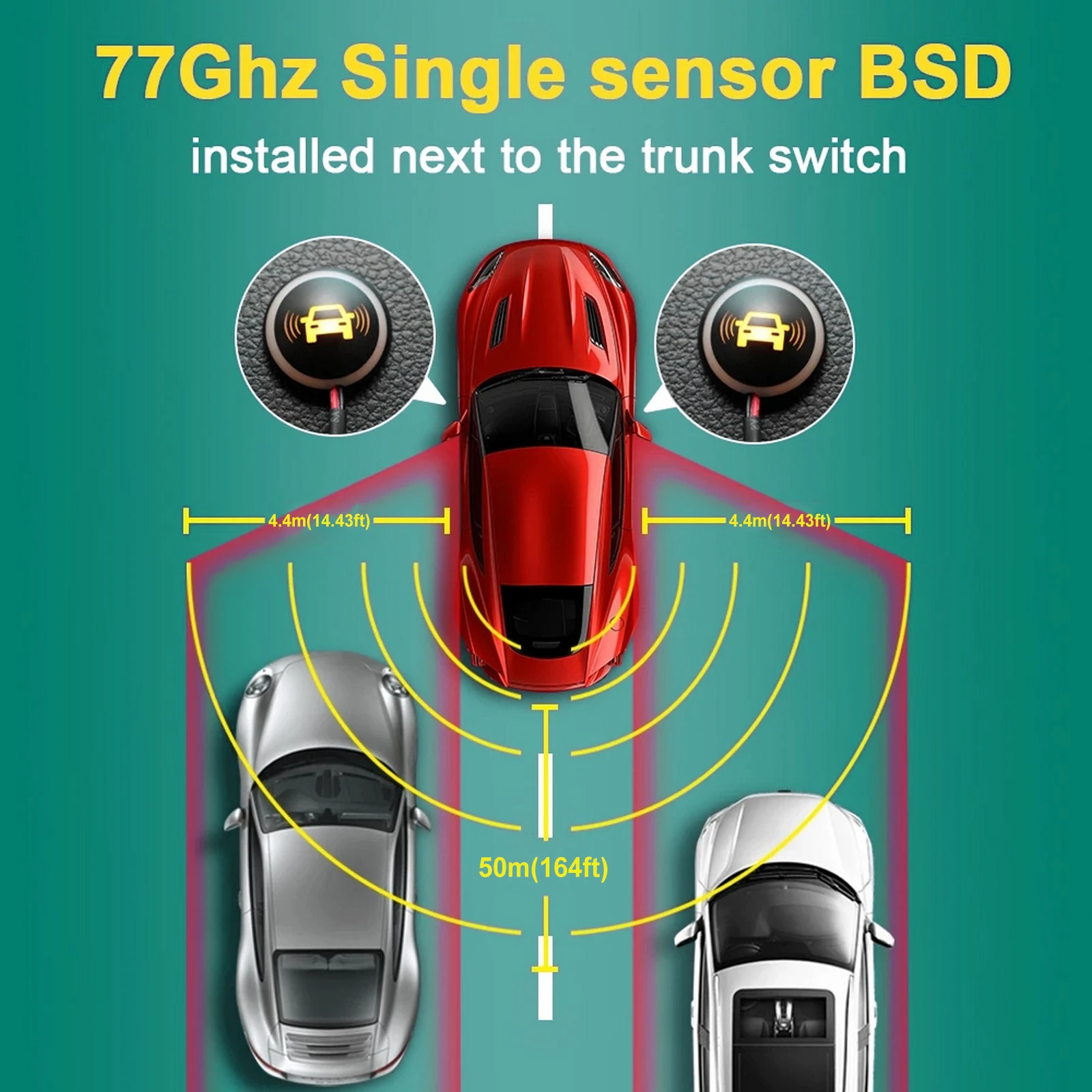

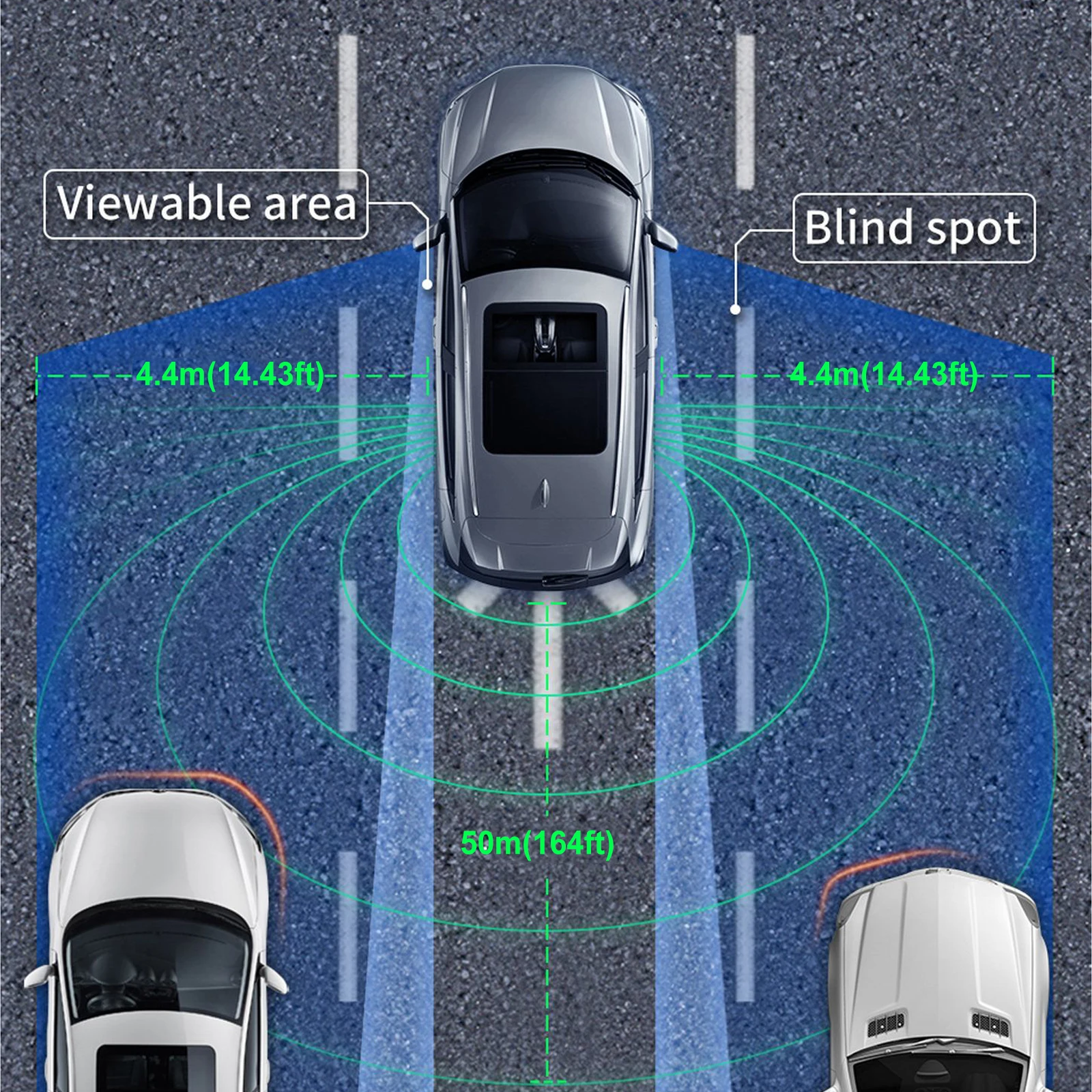

Горизонтальный диапазон раннего предупреждения:
1,5 м ≤X≤ 4,4 m(4.92ft ≤X≤ 14.43ft)-4,4 м ≤X≤-1,6 м (-14.43ft ≤X≤-5.25ft).
Продольной погоды ранней предупреждение: 0 м ≤Y≤ 6,5 m(0ft ≤Y≤ 21.32ft).
Раннее предупреждение: сигнализация для движущихся целей в зоне сигнализации.
Включая активный обгон или пассивный обгон, относительная скорость обгона не более 20 км/ч.
Режим раннего предупреждения BSD:
А. Когда движущийся объект входит в зону наблюдения за слепой областью (автомобиль не включается сигнал поворота), это даст первоклассное предупреждение до тех пор, пока целевой объект не покинет зону мониторинга и не отменит предупреждение.
B. Когда движущийся объект попадает в зону наблюдения за слепой областью (транспортное средство включается сигнал поворота), предупреждение второго уровня будет генерироваться до тех пор, пока целевой объект не покинет зону наблюдения, И предупреждение будет отменено.

3. Параллельный вспомогательный подход функция раннего предупреждения-LCA:
Скорость запуска системы: V≥ 15 км/ч.
Горизонтальный диапазон раннего предупреждения:
1,5 м ≤X≤ 4,4 m(4.92ft ≤X≤ 14.43ft)-4,4 м ≤X≤-1,6 м (-14.43ft ≤X≤-5.25ft).
Продольный диапазон раннего предупреждения: 0 м <Y≤ 50 м (0ft ≤Y≤ 164ft).
Раннее предупреждение: время приближения ≤ 4,0 с.
LCA режим раннего предупреждения транспортного средства:
А. Когда цель входит в диапазон сигнализации (автомобиль не включается сигнал поворота), генерируется первоклассное предупреждение, пока цель не покинет зону тревоги, отмените предупреждение.
B. Когда цель входит в диапазон сигнализации (автомобиль включается сигнал поворота), предупреждение второго уровня будет генерироваться до тех пор, пока цель не покинет зону тревоги, и предупреждение будет отменено.

4. Функция предупреждения о столкновении сзади-RCW:
Скорость запуска системы: в> 2 км/ч.
Горизонтальный диапазон раннее предупреждение:-1,6 m ≤ x ≤ 1,6 м (-5.25ft ≤X≤ 5.25ft).
Продольный диапазон раннего предупреждения: 10 м <y ≤ 50 м (32,8 фута ≤X≤ 164фт).
Раннее предупреждение: время приближения ≤ 1.5s.
В полосе движения, непосредственно за автомобилем, быстро приближается автомобиль, и есть предупреждающее сообщение, и светодиодный фонарик слева и справа мигает.

Характеристики:
1. Рабочее напряжение: 9-32 в
2. Диапазон рабочих частот: 77 -79 ГГц
3. Рабочая температура:- 25 ℃ ~ + 75 ℃(-13 ℉ ~ 167 ℃)
4. Потребляемая мощность:< 3 Вт
5. Класс водонепроницаемости: IP 67
6. Разрешение расстояния: 0,2 м (0.656ft)
7. Начиная точность: лучше, чем 0,1 м (0.328ft)
8. Диапазон обнаружения: 0-50 м (0-16 футов)
9. Диапазон горизонтального угла: 150 °
10. Угол наклона: ± 10 °
11. Точность измерения скорости: 0,1 м (0.328ft)/с

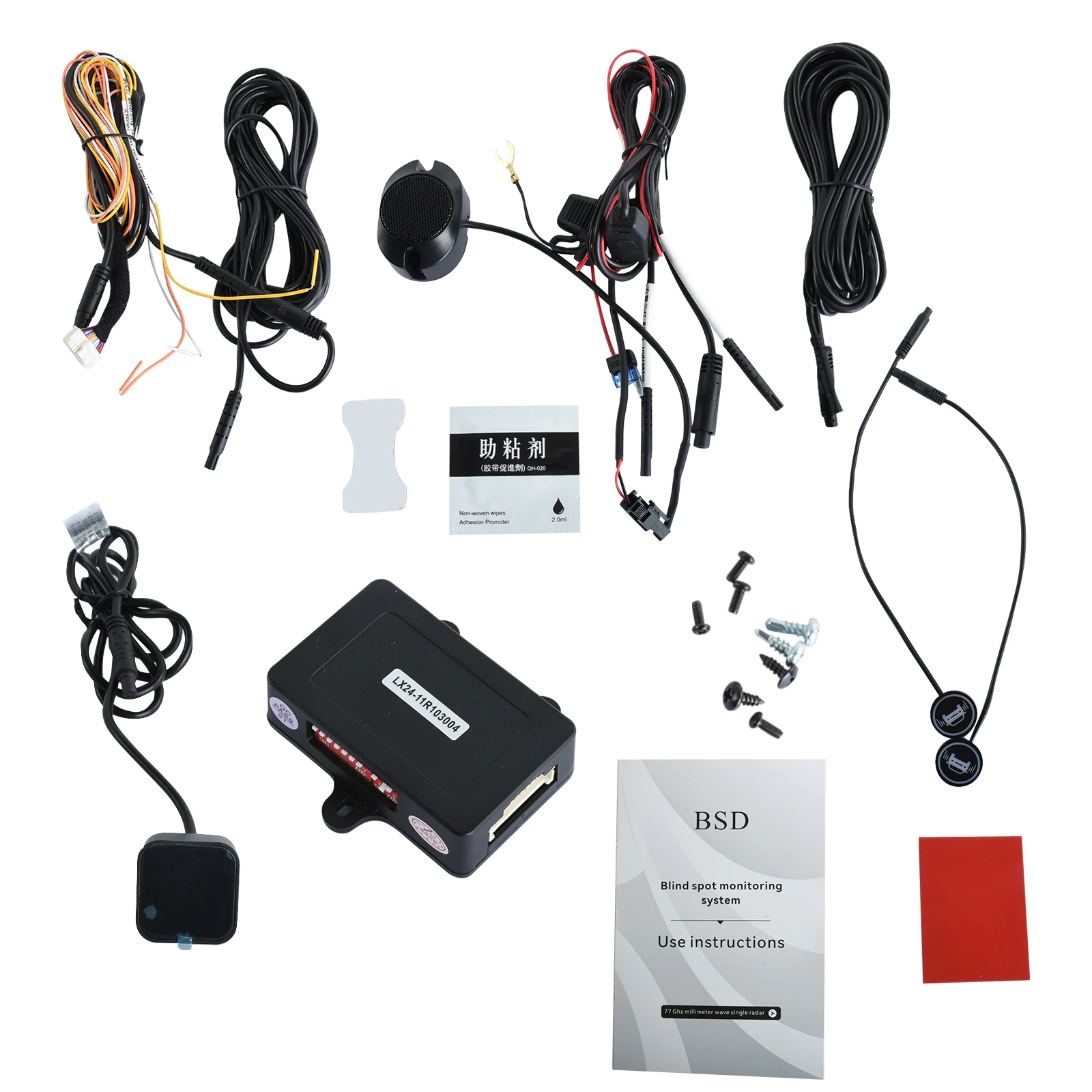

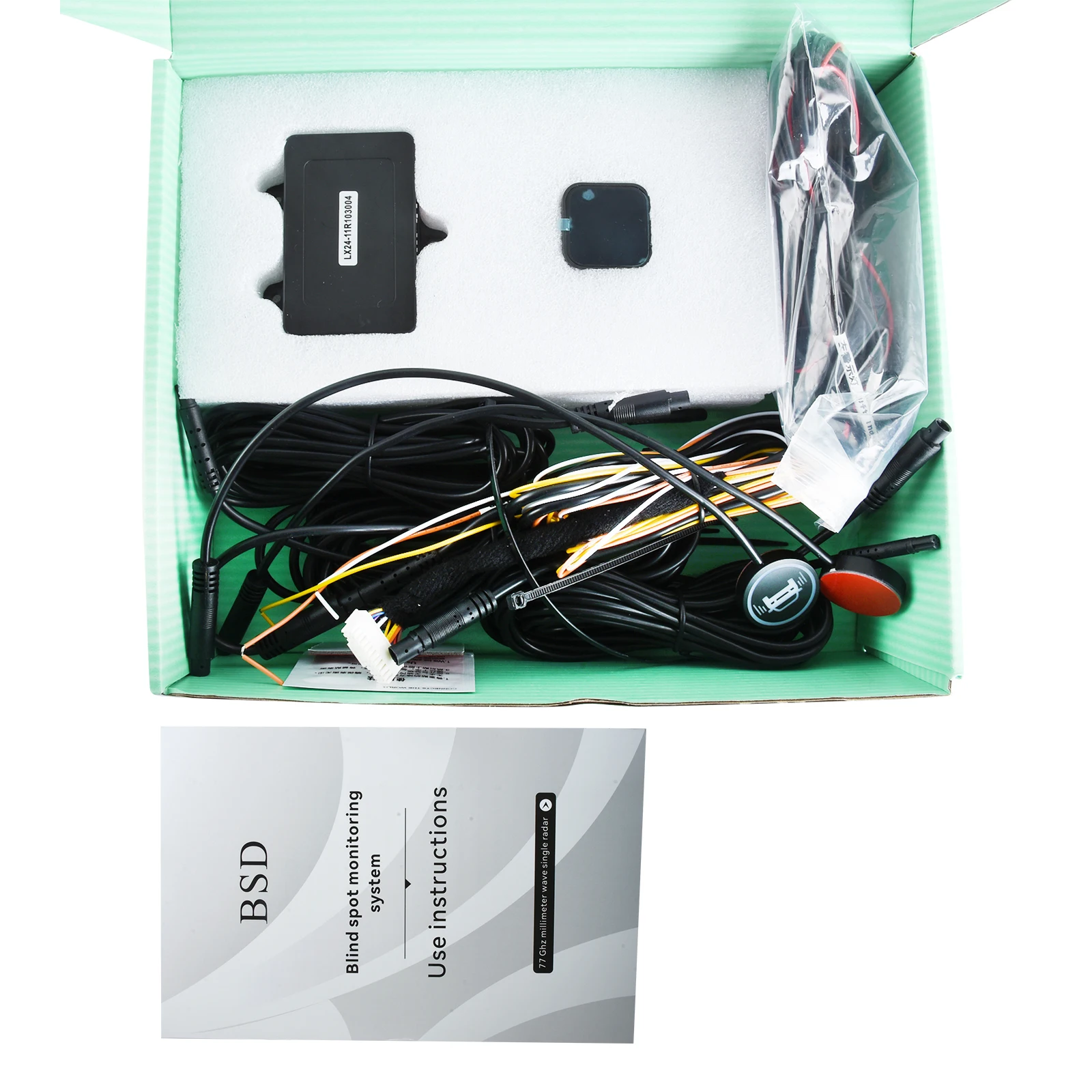

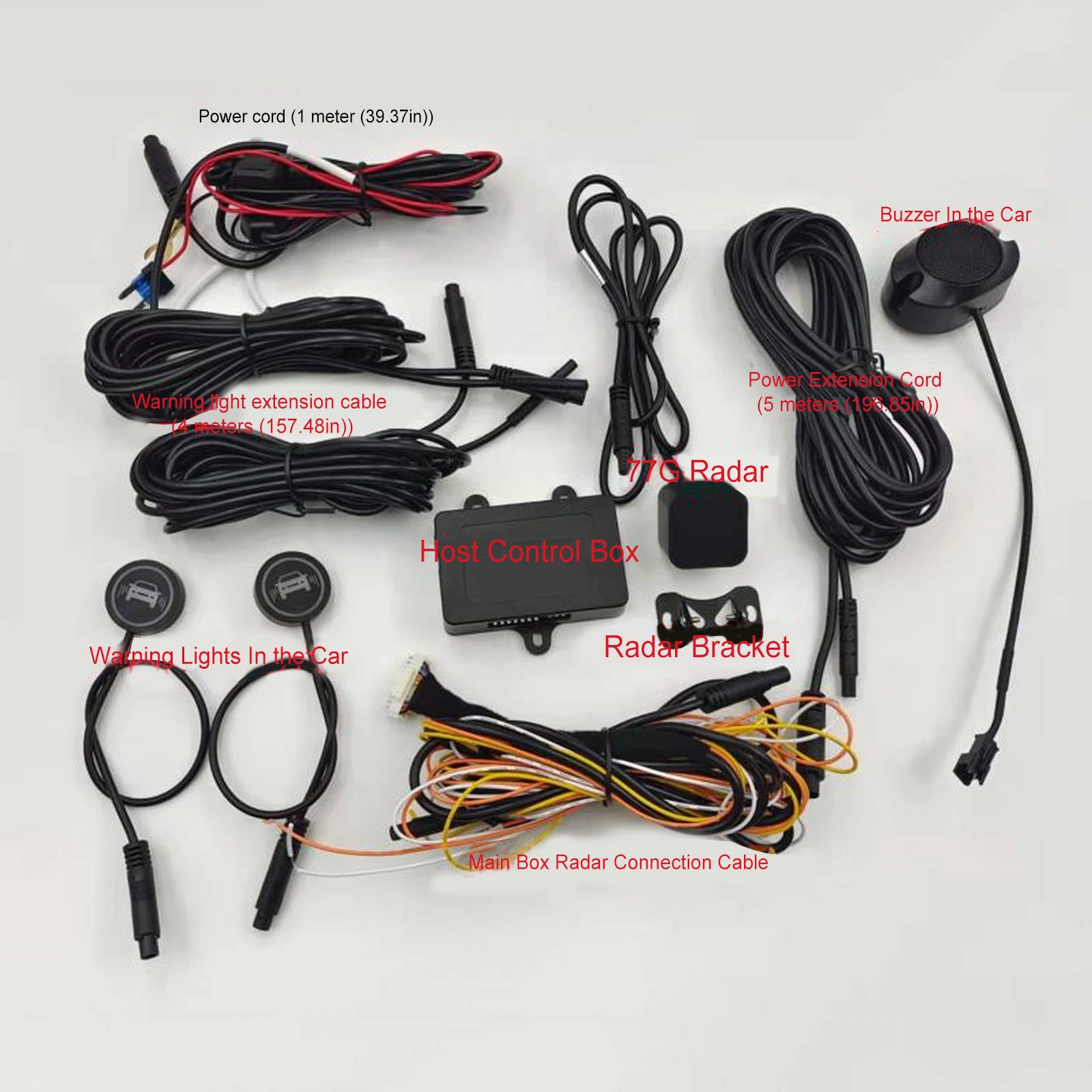

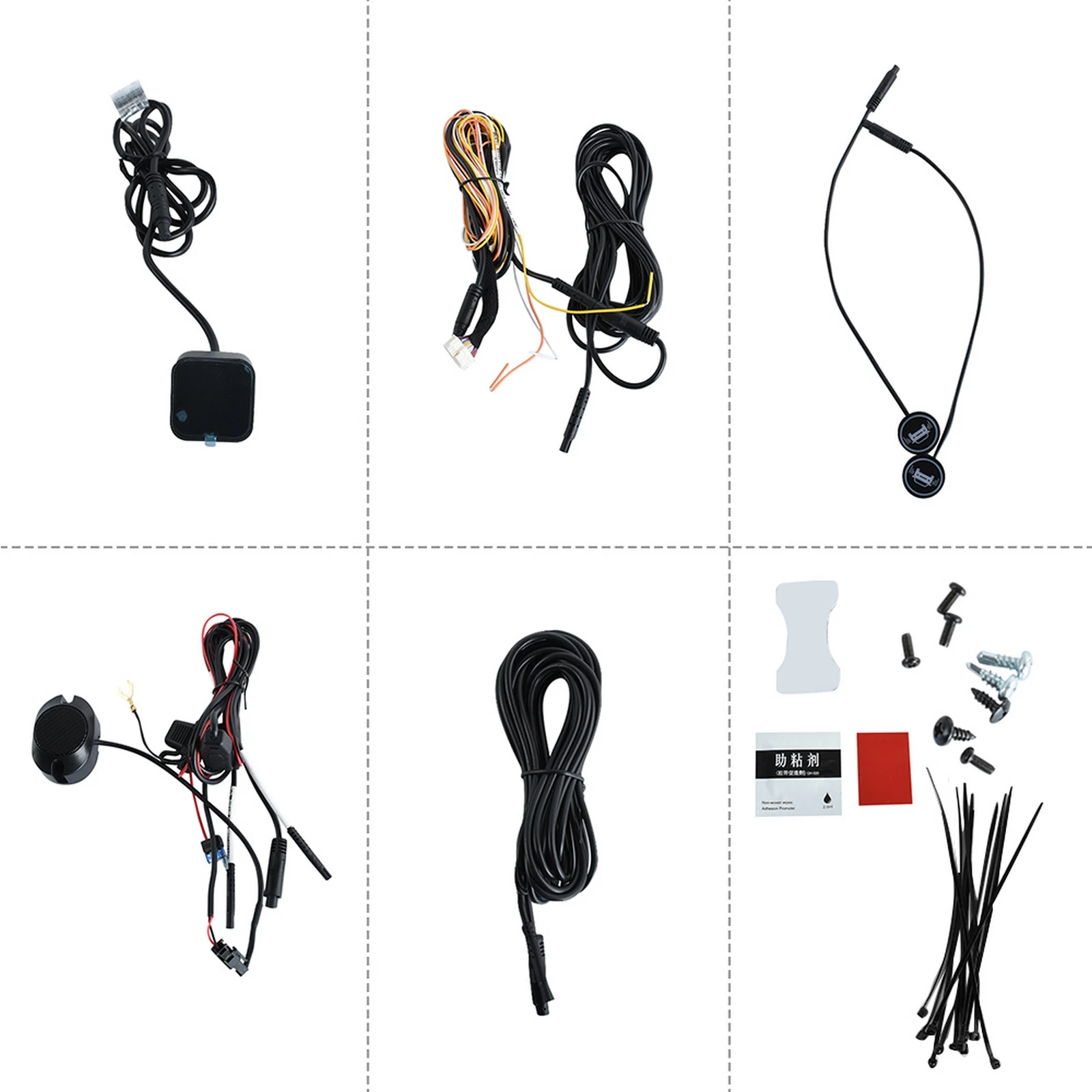

Упаковочный лист:
1 * шнур питания (1 м/39,37 дюйма)
2 * светильник-удлинитель (4 м/157,48 дюйма)
2 * Автомобильный предупреждающий светильник
1 * звуковой сигнал в автомобиле
1 * удлинитель питания (5 м/196,85 дюйма)

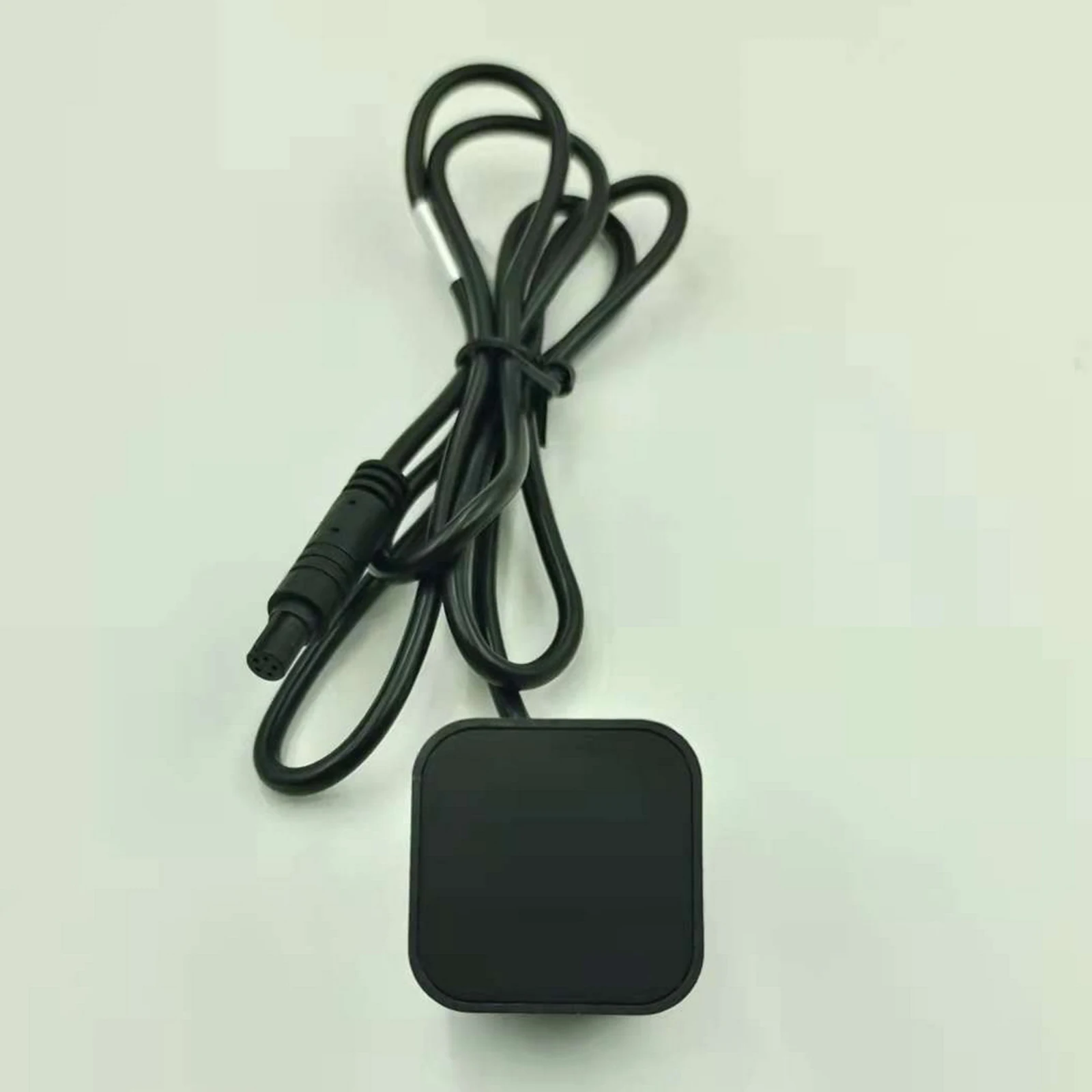

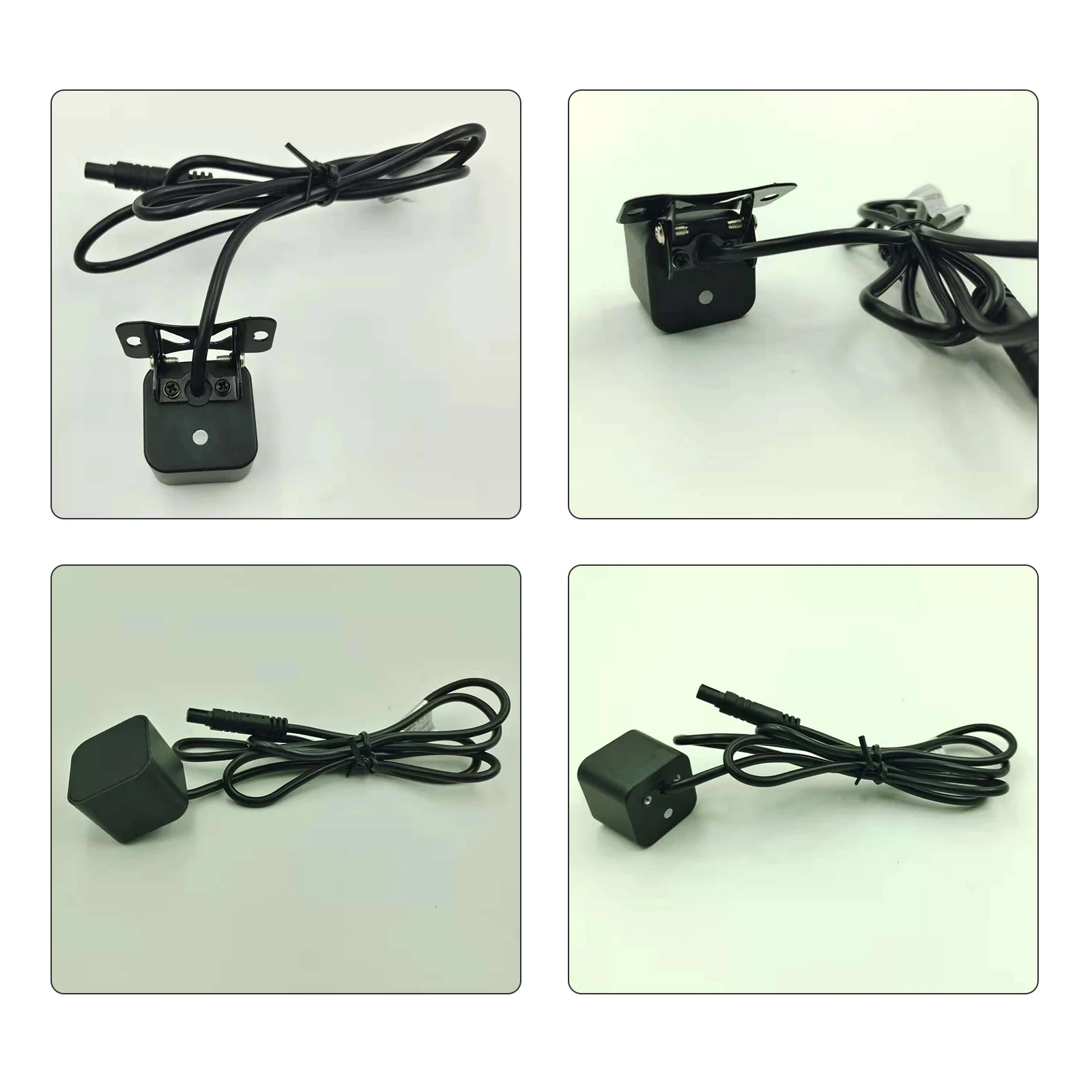

1*77 ГГц миллиметровый волновой радар
1 * блок управления хостом
1 * кронштейн радара
1 * основной коробки радар соединительный кабель с разъемом USB (основная коробка Соединительный кабель длиной 1 м (39.37in) левый и правый сигнал поворота и Реверсивный светильник создания четких линий на основной коробки соединительный кабель с разъемом USB и 2,5 метров (98.42in) (Желтый, оранжевый, белый)
1 * Инструкция

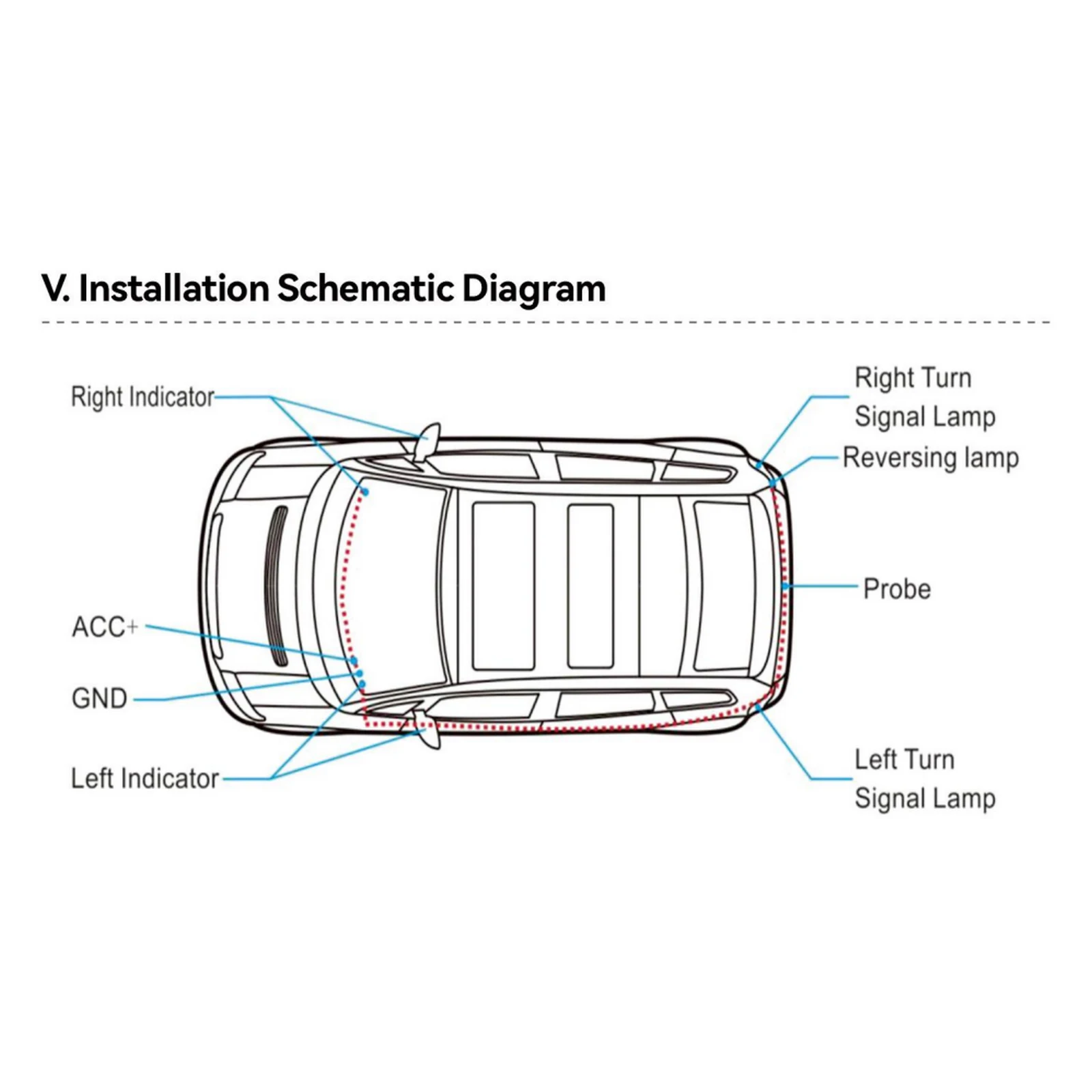

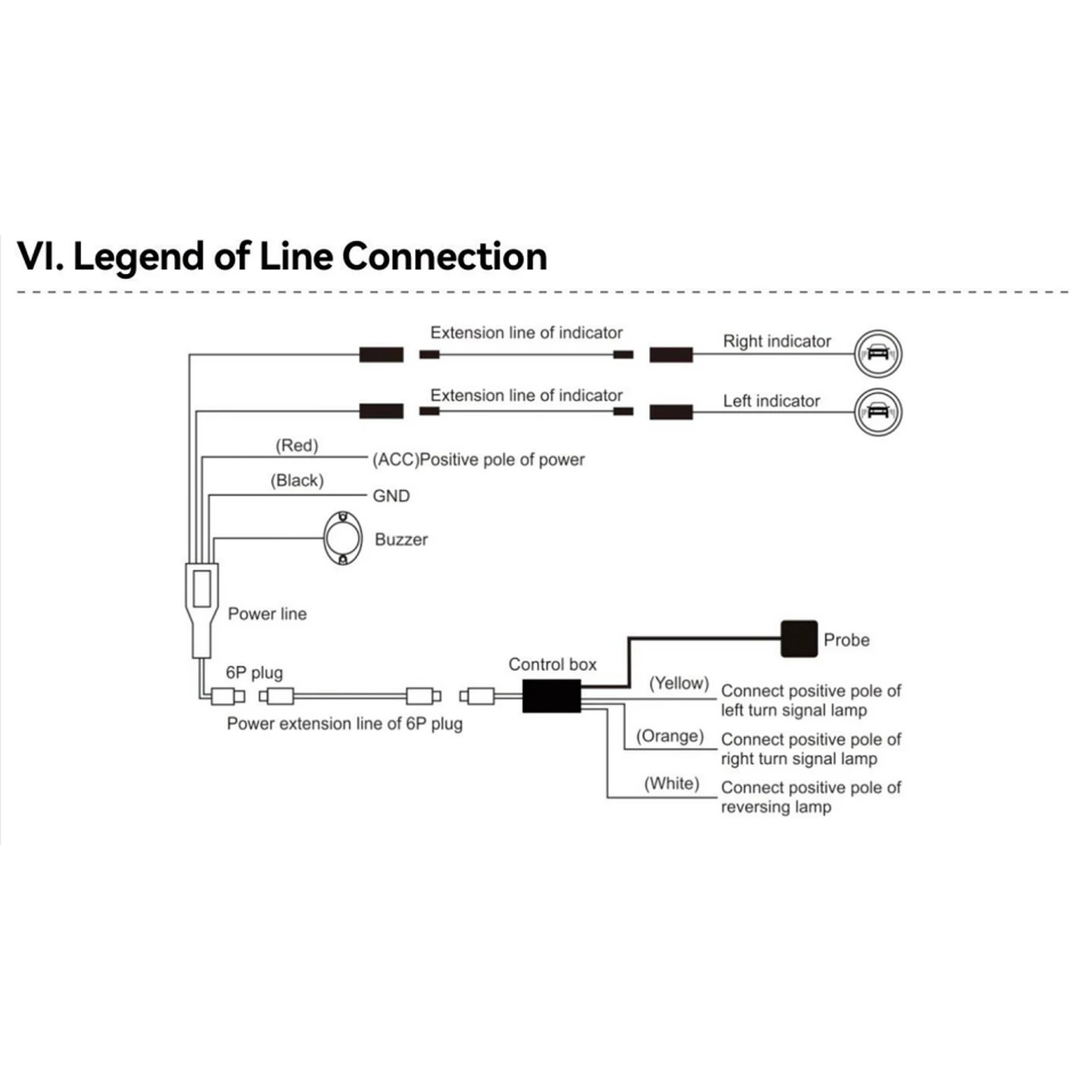

Способ подключения шнура питания (для получения дополнительных способов установки, пожалуйста, смотрите руководство):
А. Подключите черную линию шнура питания к отрицательному полюсу автомобиля или заземления.
B. Подключите красную линию шнура питания к источнику питания ACC автомобиля (автомобиль запускается нормально/выключается без электричества).
C. Соответствует удлинительной линии лампы напоминания и лампы напоминания в соответствии с левыми и правыми ярлыками, а также Подключите разъемы для мужчин и женщин.
2. Метод подключения удлинителя питания:
Направляйте удлинитель питания от передней части автомобиля до задней части автомобиля. Подключите переднюю часть автомобиля к шнуру питания и вставьте заднюю часть автомобиля в линию коробки радарной основной рамы.
3. Метод соединения провода основной коробки:
А. Специальный разъем хост-бокса подключен к хост-боксу.
B. Штепсельная Вилка с 6-контактным отверстием и удлинитель питания подключаются отдельно.
C. 5 pin-заглушка и радар кабеля подключены к друг к другу.
D. Желтая линия соединена с положительным полюсом левой сигнальной лампы поворота.
Е. Оранжевая линия соединена с положительным полюсом правой сигнальной лампы поворота.

F. Белая линия соединена с положительным полюсом лампы заднего хода.
