1 канал 12 В релейный модуль переключатель экран со стандартным температурным

1 канал 12 В релейный модуль переключатель экран со стандартным температурным

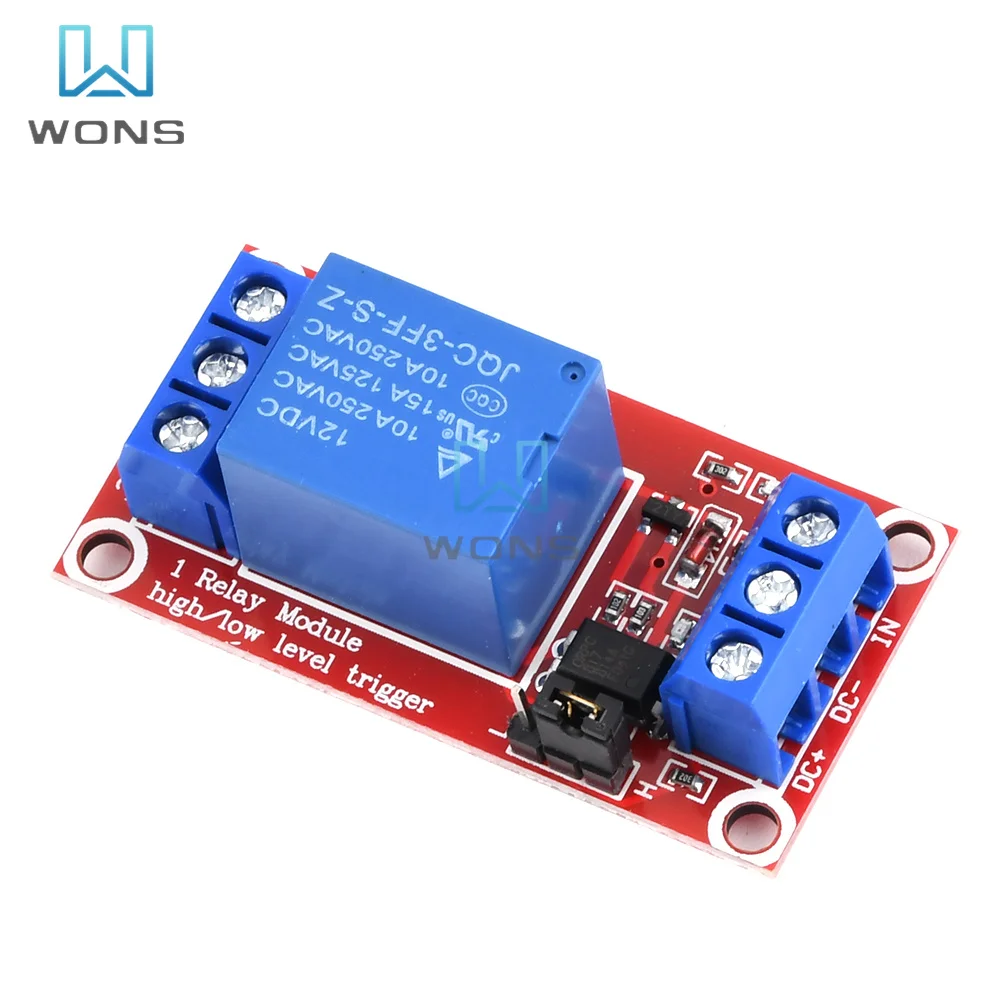

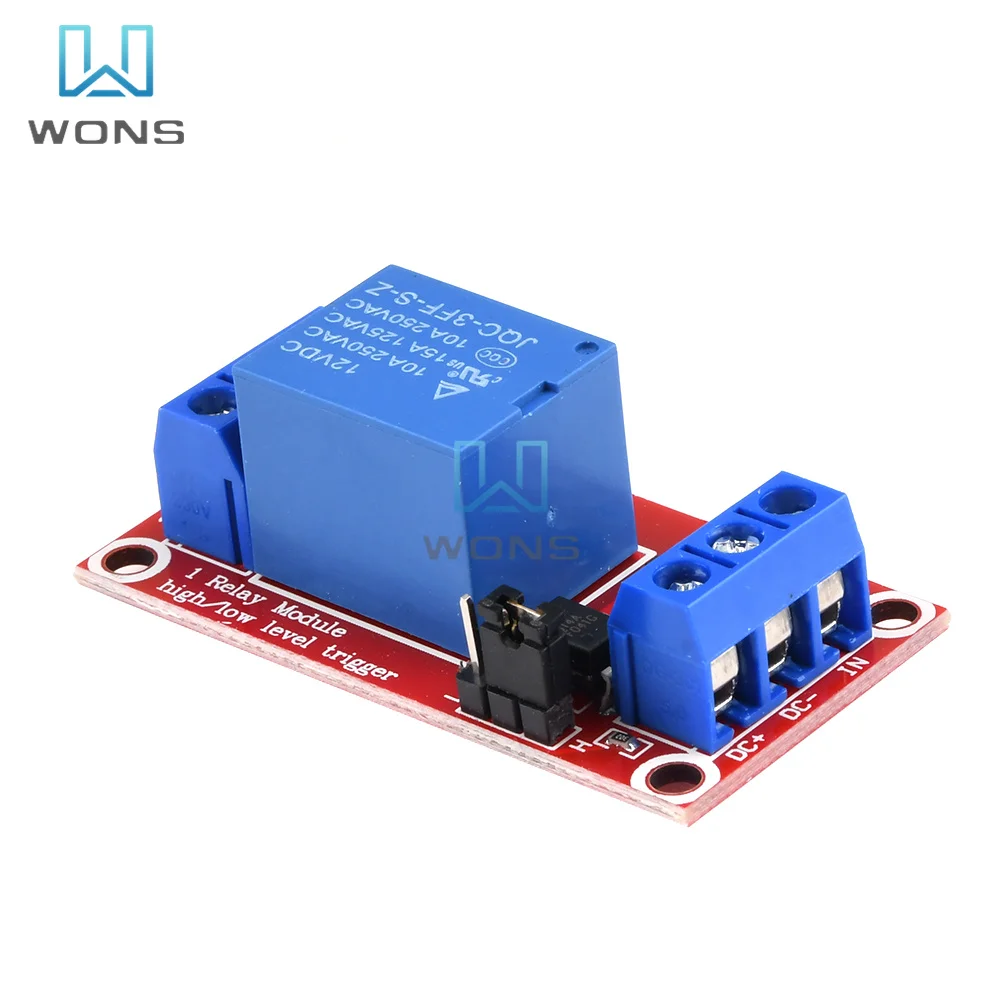

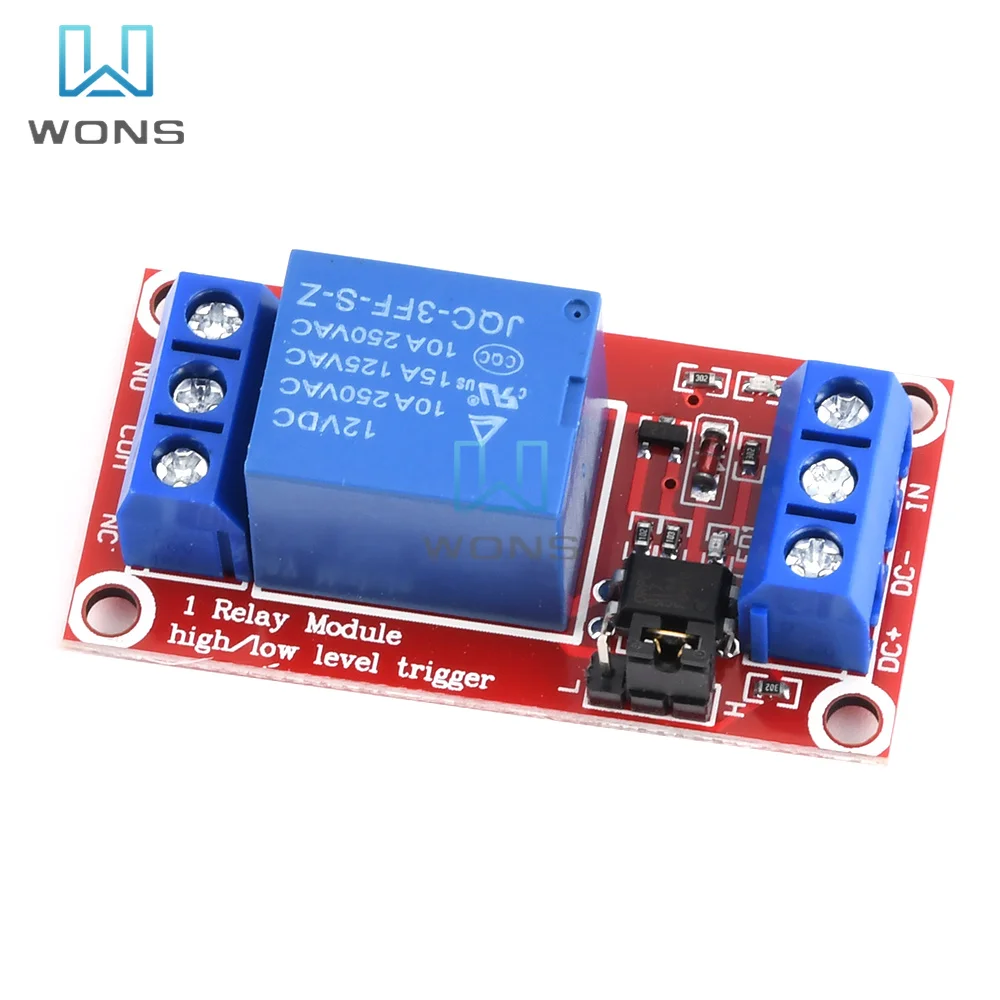

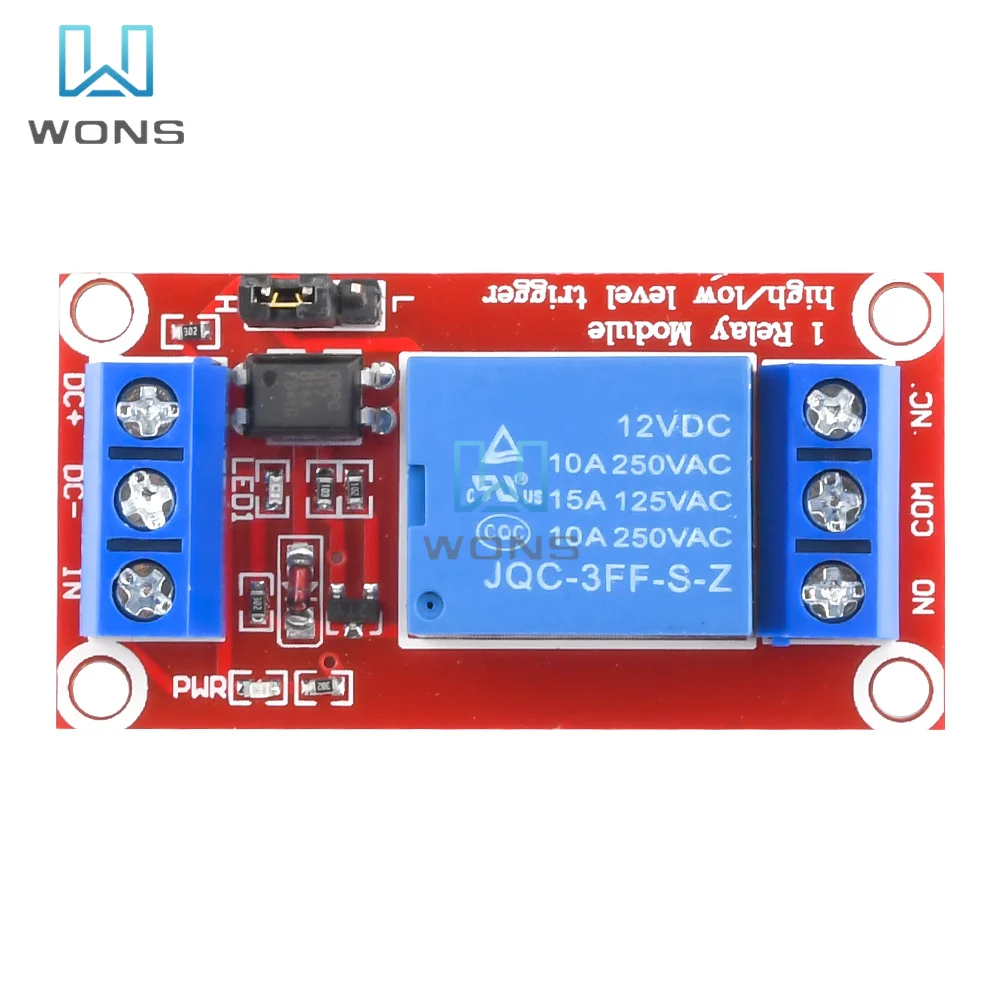

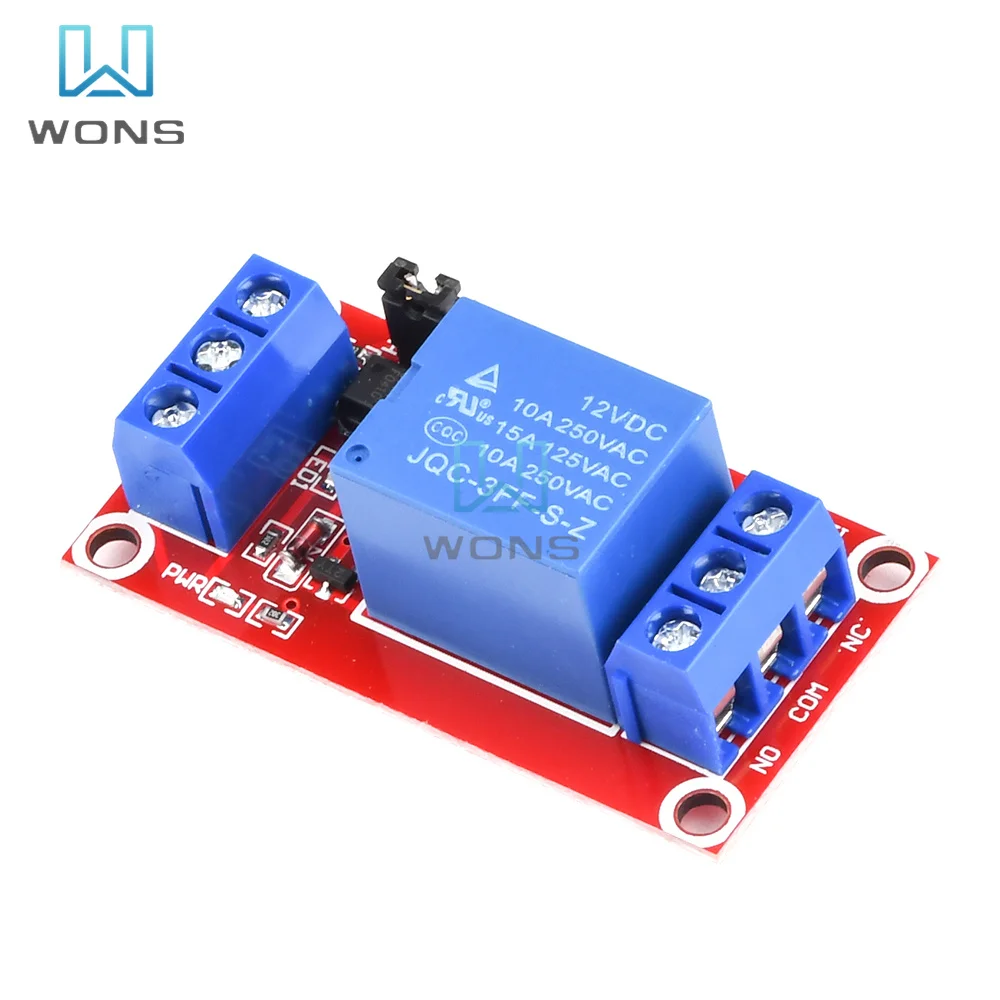

1 канал 1 CH 12V релейный модуль реле задержки таймера щит с опора для оптопары модуль теплового управления для Arduino

1. Модуль использует подлинное реле качества, как правило, открытый интерфейс Максимальная нагрузка: AC 250V / 2A, DC 30V / 2A;

2. Использование оптопары изоляции, сильная способность вождения, стабильная производительность; Триггер тока 5ма;

3. Напряжение Модуля 5 В, 9 В, 12 В, 24 В доступно;

4. Модуль может быть установлен на высоком или низком уровне, чтобы быть вызванным перемычками;

5. Отказоустойчивая конструкция, даже если линия управления разрушена, реле не будет работать;

6. Индикатор питания (красный), индикатор состояния реле (красный)

7. Дизайн интерфейса удобен для пользователя, все интерфейсы могут быть напрямую подключены к проводам через клеммные блоки, что очень удобно

8. Размер модуля: 50*26 мм * 18,5 мм (Д * Ш * В)

9. Существует четыре фиксирующий Болт отверстия, отверстие 3,1 мм, и расстояние составляет 44,5 мм * 20,5 мм

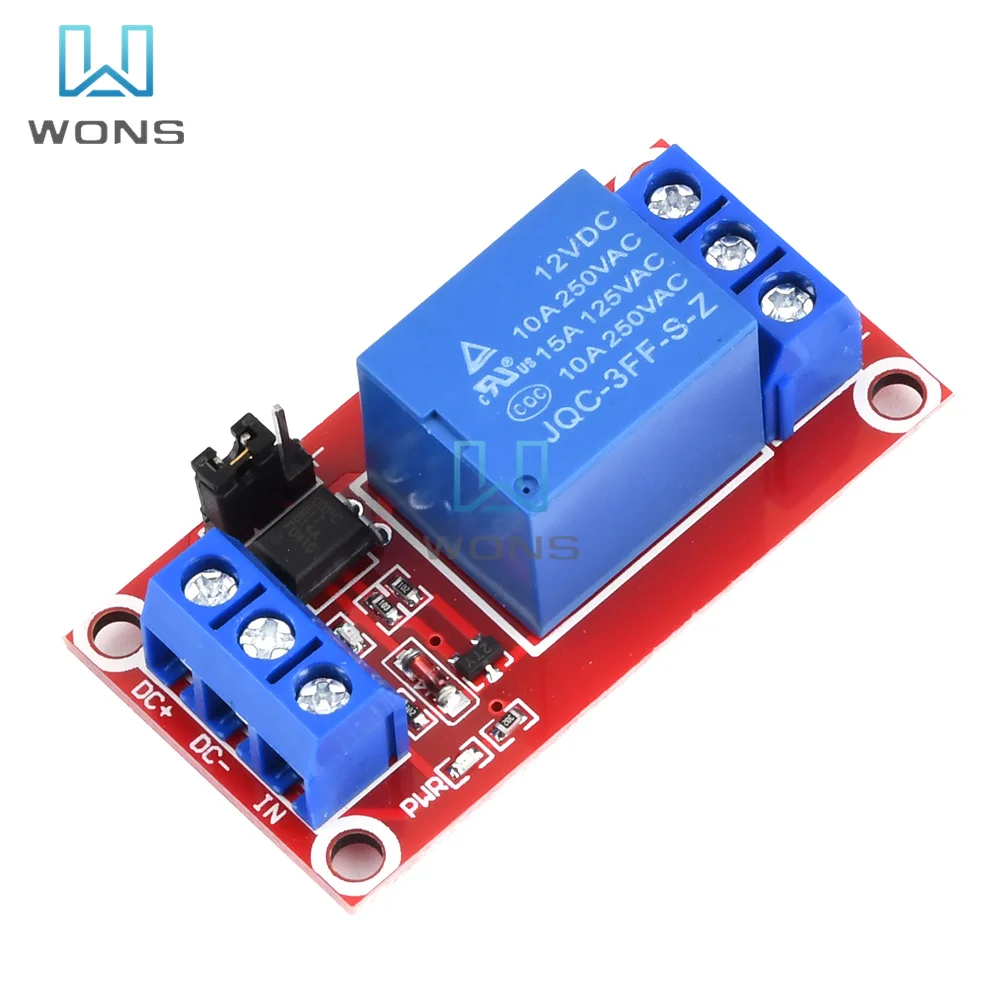

Два интерфейса модуля:

1. Постоянный ток +: положительный источника питания (напряжение в соответствии с требованиями реле, есть 5V.9V.12V и 24V варианты)

2. DC-: соединение отрицательной мощности

3. В: реле управления высокого или низкого уровня

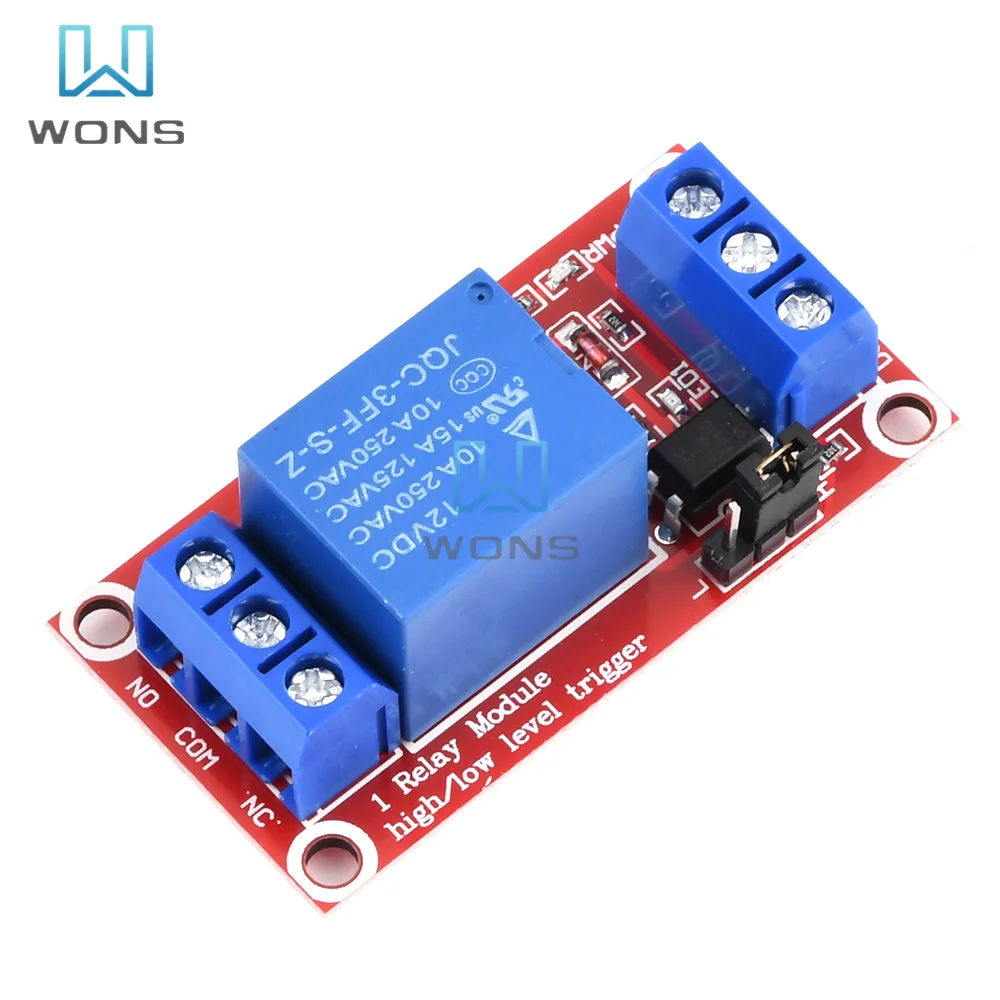

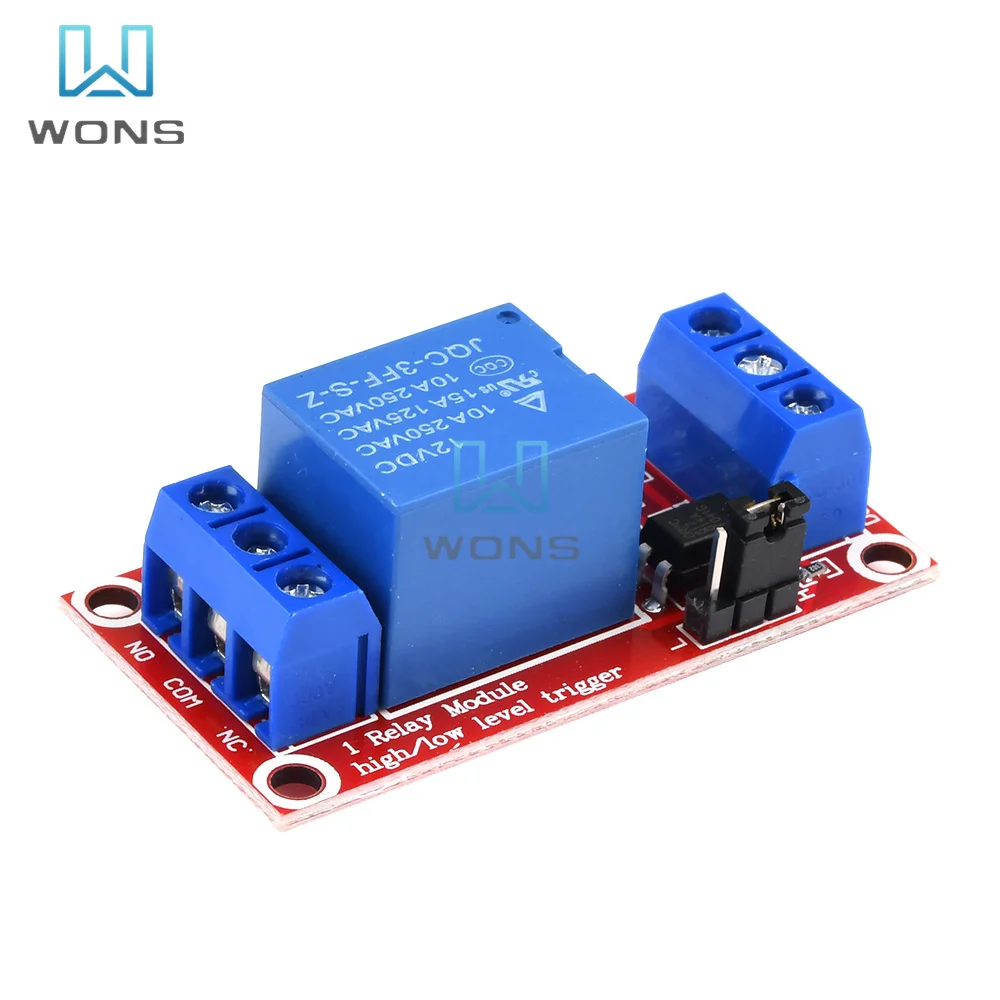

Релейный выход:

1. Номер: реле, как правило, открытый интерфейс, свободное реле до и после короткого замыкания на COM

2. COM: реле общего интерфейса

3. NC: Нормально закрытый релейный интерфейс. Передняя часть реле коротко подключена к COM, а задняя часть вытягивается.

Конец высокого и низкого уровня выбор триггера:

1. Когда низкая Перемычка коротка, срабатывает низкое плечо;

2 когда высокая перемычка коротка, срабатывает высокое плечо.
