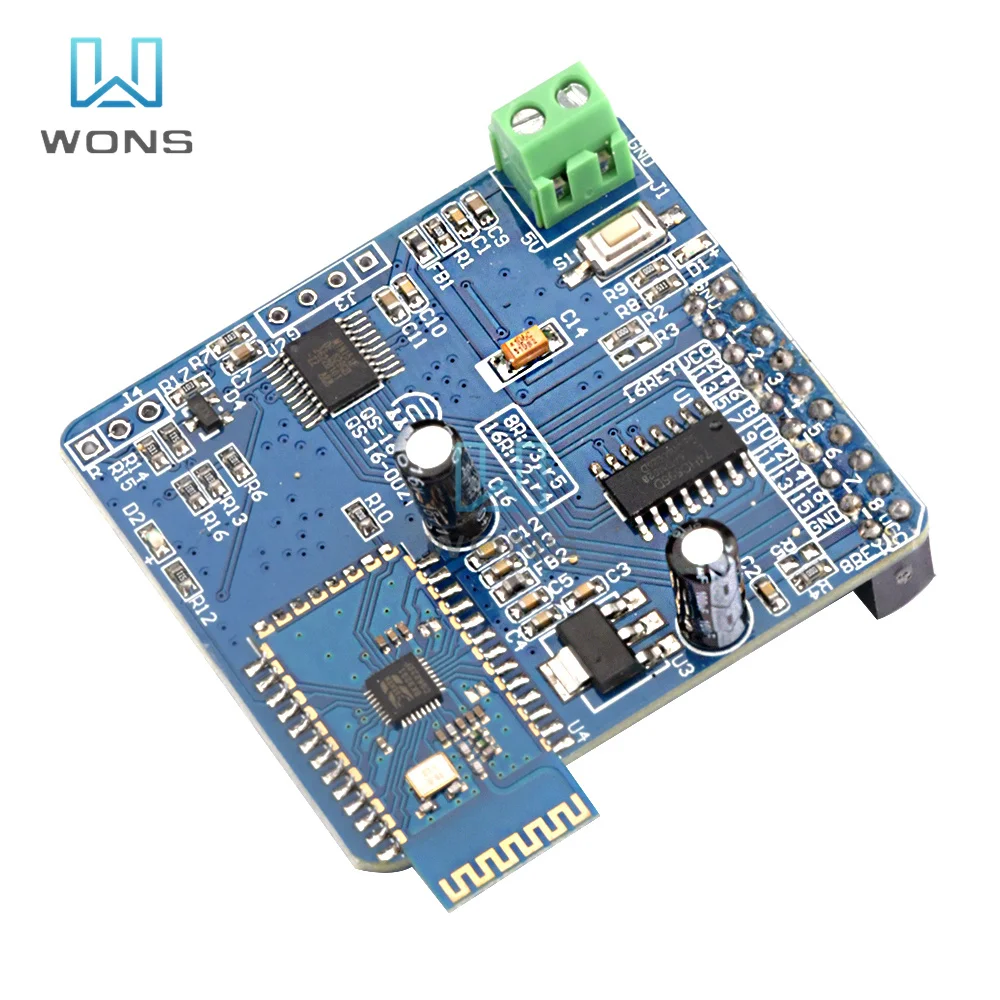

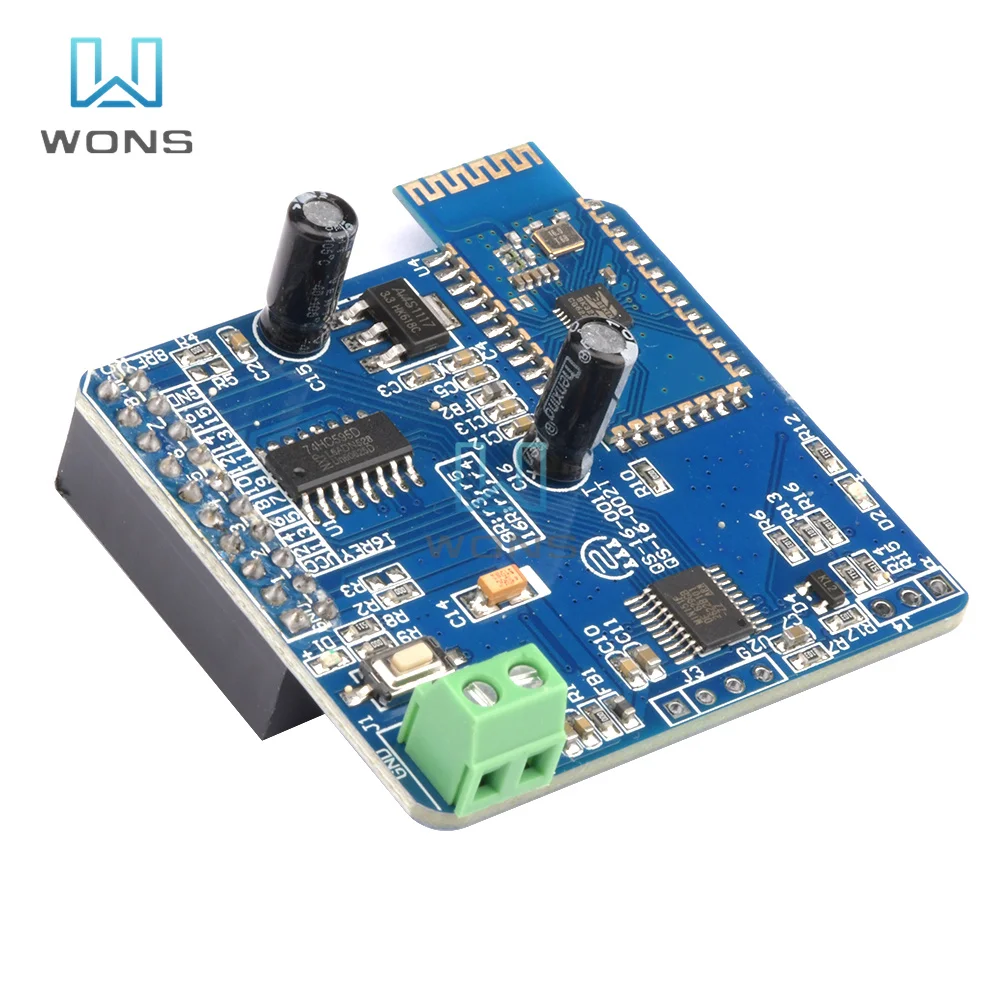

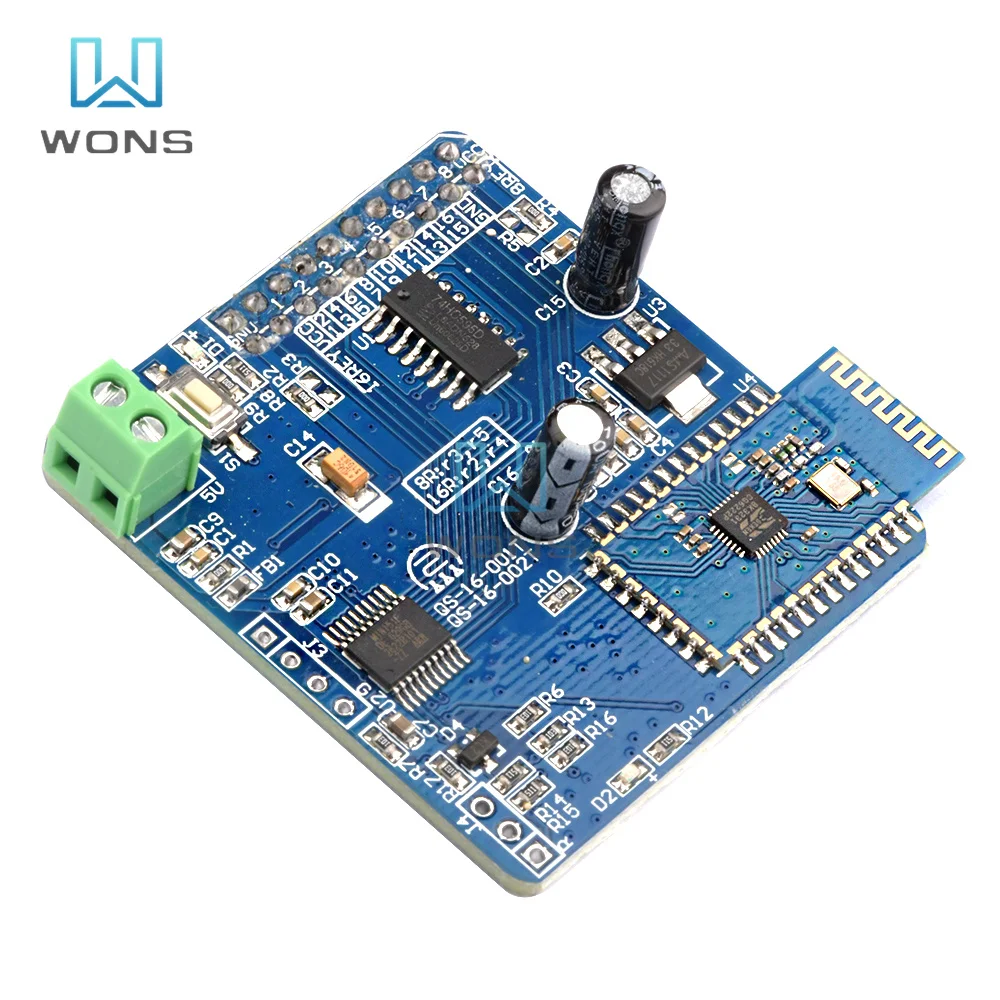

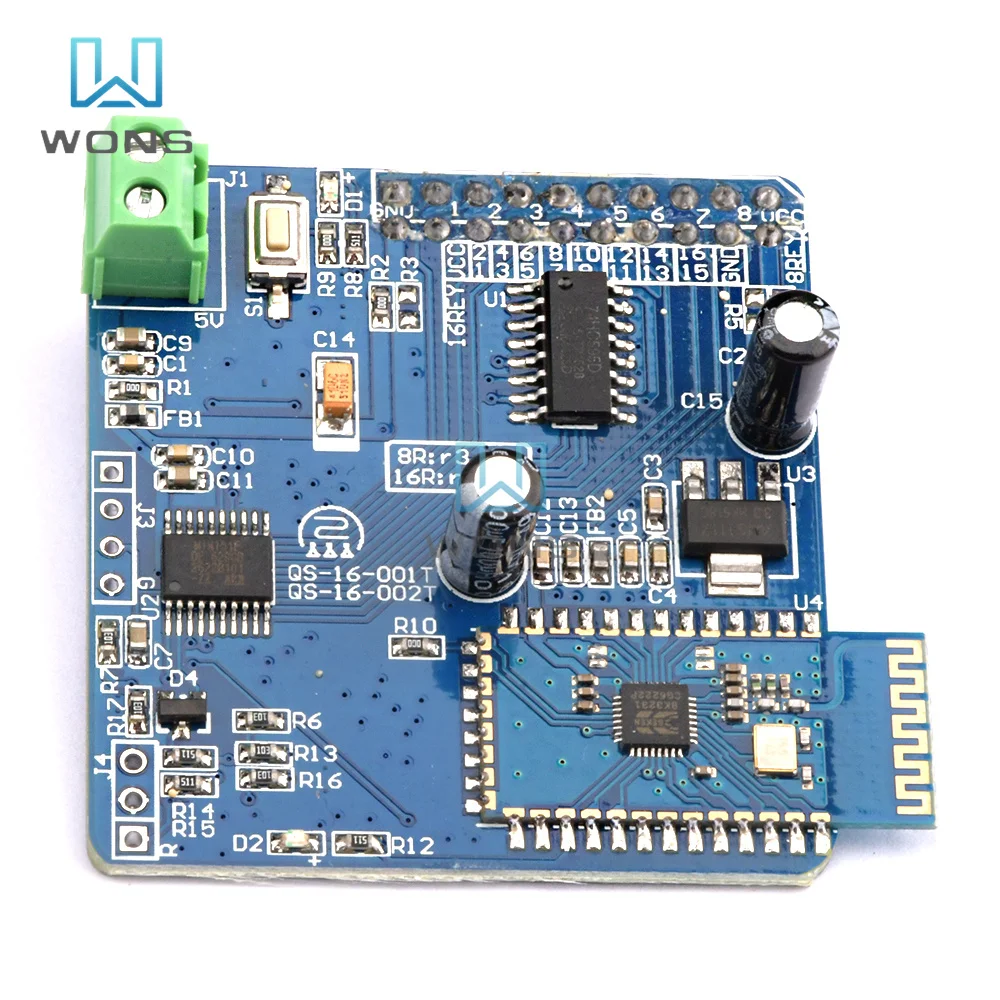

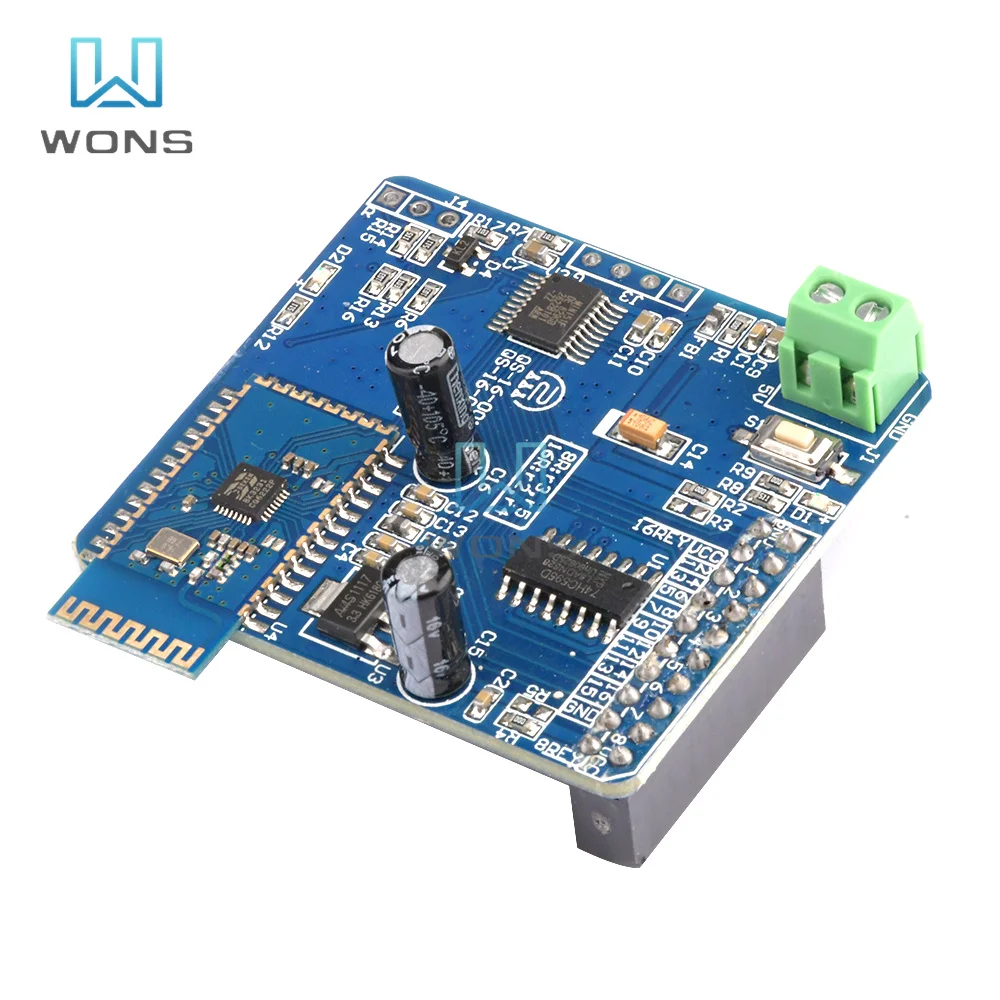

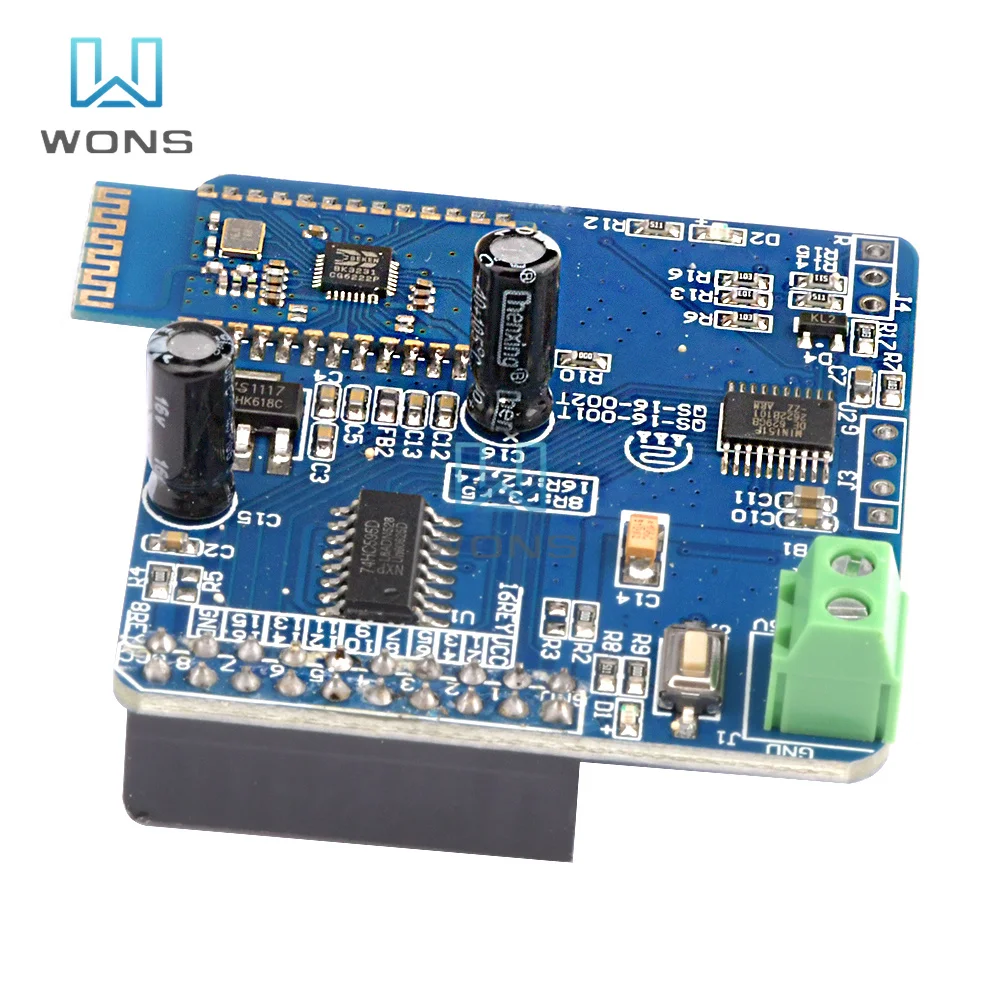

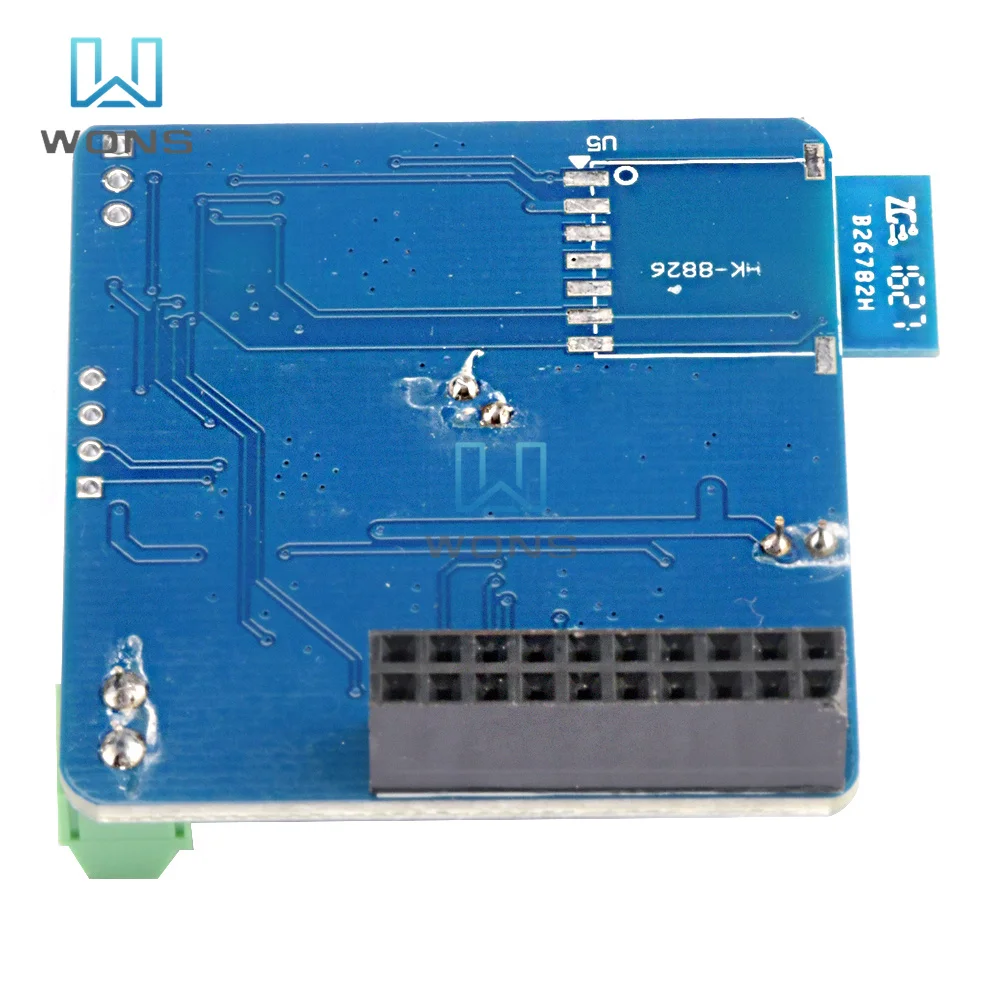

8-полосный релейный модуль bluetooth | Строительство и ремонт

8-полосный релейный модуль bluetooth | Строительство и ремонт

Пункты продажи товара:

1. Прежде чем выйти из фабрики, нажмите и удерживайте кнопку, пока светильник индикатора D1 не будет всегда включен, отпустите кнопку, подождите, пока D1 выпустит, заводские настройки будут завершены, а затем включите снова

2,1 канал реле интерфейсная плата

3. Оснащен реле высокого тока: DC30V 10A AC250V 10A

4. Каждый требует 15-20мА тока драйвера

5. Bluetooth модуль 5V 8-канальный релейной интерфейсной платы, который может быть управляется различные микроконтроллеры

Техническая информация:

1: прежде чем выходить из фабрики, нажмите и удерживайте кнопку, пока светильник D1 не будет всегда включен, отпустите кнопку, а затем подождите, пока D1 отключится, заводские настройки будут завершены, И питание включено снова

2: название устройства Bluetooth на заводе-QS-16RELAY (16 каналов, 8 каналов-QS-8RELAY и так далее), лучше иметь уникальный номер! Пароль: 123456

3: измените имя устройства Bluetooth fD 02 ef + общая длина 1 байт (все следующие байты) + длина + имя устройства n байт (максимум 10 байтов) + длина + пароль для сопряжения (максимальный штырь-6 байт) + 5d

(Например: измените имя устройства: QS-RELAY, код сопряжения: 1234, затем отправьте: FD 02 EF 0F 08 51 53 2D 52 45 4C 41 59 04 31 32 33 34 5D)

4. Модификация успешно: df ff 00 00 5d модификация сбой, нет ответа: df 00 00 00 5d

Во-первых, приложение отправляет имя устройства для изменения, отключает соединение Bluetooth, сбрасывает модуль Bluetooth после получения аппаратного обеспечения и задерживает несколько секунд до настройки устройства Bluetooth

16-канальный управляющего кодом таблице:

1 способ открытия: FD 02 20 01 01 5D

1 выход: FD 02 20 01 00 5D

2 способа открытия: FD 02 20 02 01 5D

2 выхода: FD 02 20 02 00 5D

3 способа открытия: FD 02 20 03 01 5D

3 выхода: FD 02 20 03 00 5D,

4-полосная в разложенном виде: FD 02 20 04 01 5D

4-полосная передачи: FD 02 20 04 00 5D

5 способов открытия: FD 02 20 05 01 5D

5 выходов: FD 02 20 05 00 5D

6 способов открытия: FD 02 20 06 01 5D

6 выходов: FD 02 20 06 00 5D

7 способов открытия: FD 02 20 07 01 5D

7 проезжей части: FD 02 20 07 00 5D

8 способ открытия: FD 02 20 08 01 5D

8 проезжей части: FD 02 20 08 00 5D

9 способ открытия: FD 02 20 09 01 5D

9 проезжей части: FD 02 20 09 00 5D

10 способов открытия: FD 02 20 0A 01 5D

10 дорожек: FD 02 20 0A 00 5D

11 способ открытия: FD 02 20 0B 01 5D

11 проезжей части: FD 02 20 0B 00 5D,

12 способов открытия: FD 02 20 0C 01 5D

12 выходов: FD 02 20 0C 00 5D

13 способов открытия: FD 02 20 0D 01 5D

13 проезжей части: FD 02 20 0D 00 5D

14 способ открытия: FD 02 20 0E 01 5D

Дорога 14: FD 02 20 0E 00 5D

15 способов открытия: FD 02 20 0F 01 5D

15 проезжей части: FD 02 20 0F 00 5D

16 способов открытия: FD 02 20 10 01 5D

16 выходов: FD 02 20 10 00 5D

1-16 способ открытия: FD 02 20 EF FF 5D

Дорога 1-16: FD 02 20 EF 00 5D

Возврат DF FD XX 5D/XXXX имеет в общей сложности 16 бит, каждый бит 1 означает ВКЛ; 0 означает ВЫКЛ

Запрос текущего состояния: FD 02 20 FF 5D

Возврат DF DD 00 XX 5D где XX показывает, сколько выключателей в общей сложности

Возврат DF FD XX 5D одновременно

Список:

8-канальный Bluetooth релейный модуль * 1
