1. Описание:

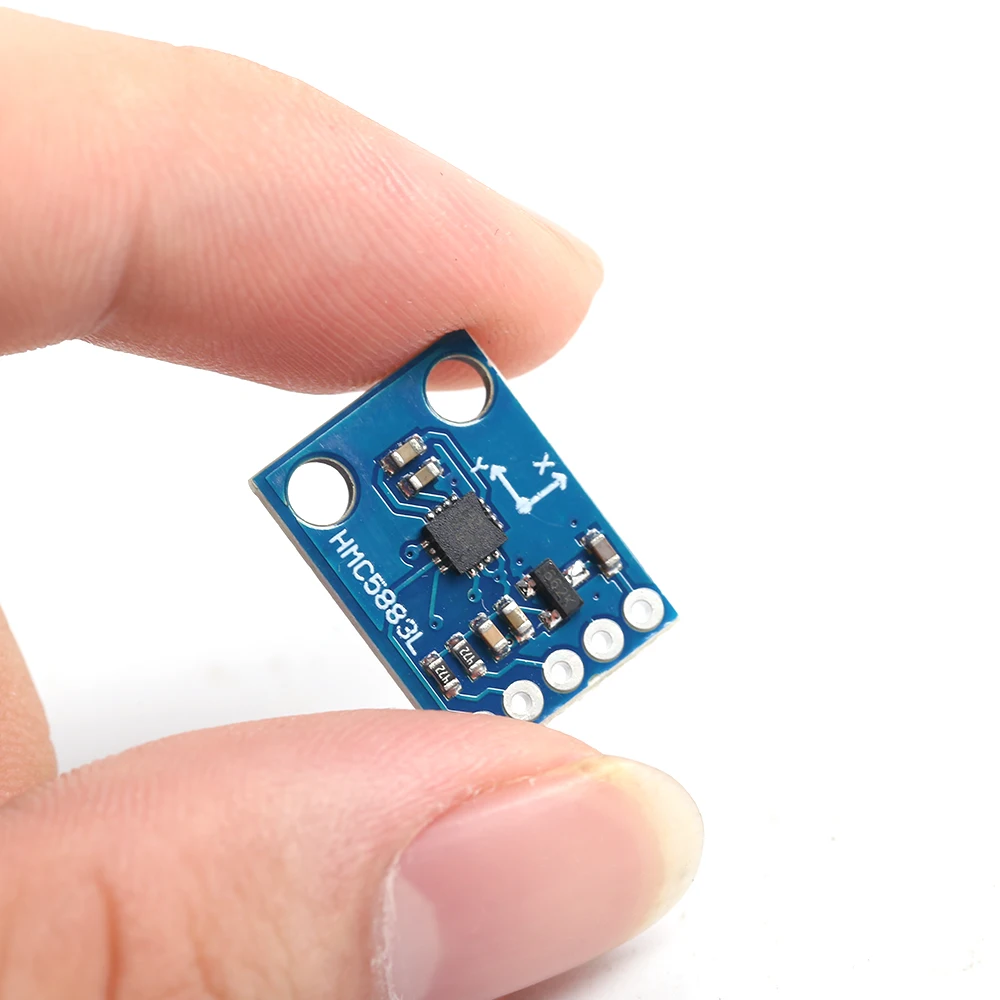

Это GY-273 трехосный датчик магнитного поля. Он может преобразовывать различные магнитные поля и их изменения в выходные устройства электрического сигнала. QMC5883L-это трехосевой мультичип-магнитный датчик. Это поверхностное крепление, микросхема небольшого размера имеет интегрированные магнитные датчики с сигнальным состоянием ASIC, предназначенные для высокоточных приложений, таких как уплотнение, навигация и игры в дроне, роботах, Мобильные и персональные ручные устройства. QMC5883L основан на нашей современной, высокой разрешения, магнитно-резистивной технологии, лицензированной от Honeywell AMR технологии. Вместе с изготовленной по индивидуальному заказу 16-битный АЦП ASIC, он предлагает преимущества низким уровнем шума, высокая точность, низкая потребеление энергии, офсетная печать Отмена и компенсация температуры. QMC5883L обеспечивает точность направления компаса от 1 до 2 °. Последовательная шина I2C обеспечивает легкий интерфейс.

2. Особенности:

1). Он поддерживает цифровой выходной интерфейс I2C, который очень удобен в проектировании и использовании.

2). Он имеет встроенный 12-битный аналого, офсетная печать, набор/Сброс схемы, так что не будет никаких магнитное насыщение и не накопительная вследствие измерений вручную.

3). Он поддерживает автоматические процедуры калибровки, упрощает использование шагов, и конечные продукты очень удобны в использовании.

4). Он имеет встроенную схему самотестирования, которая удобна для массового тестирования без добавления дополнительного дорогостоящего испытательного оборудования.

5). Он в основном используется в смартфонах, спортивных часах, карманные компасы, автомобильной электронике и так далее.

6). 3-осевой магнито-резистивный датчики в 3x3x0,9 mm3 Land блока решетки посылка (LGA), мы уверены, что работать над расширенный диапазон рабочих температур от-40C до + 85C.

7).16 бит ADC с малошумными AMR датчиками достигает 2 Milli-Gauss разрешение поля.

8). Широкий Магнитный диапазон поля (+/-8 Гаусс).

9). Температура компенсирует выход данных и выход температуры.

10).I2C интерфейс со стандартными и быстрыми режимами.

11). Широкий диапазон Управление Напряжение (2,16 V до 3,6 V) и низкая Мощность расход (75uA).

12). Посылка без свинца.

13). Доступно программное обеспечение и алгоритм поддержки.

14). Малый размер для высокоинтегрированных продуктов. Сигналы были оцифрованы и откалиброваны.

15). Обеспечивает точность направления компаса от 1 до 2 °, позволяет использовать навигацию и LBS

16). Максимизирует полный динамический диапазон и разрешение датчика

17). Автоматически поддерживает чувствительность датчика при широком диапазоне рабочих температур

18). Высокоскоростные интерфейсы для быстрой передачи данных. Максимальная скорость передачи данных 200 Гц

19). Совместимость с приложениями с питанием от батареи

3. Параметры:

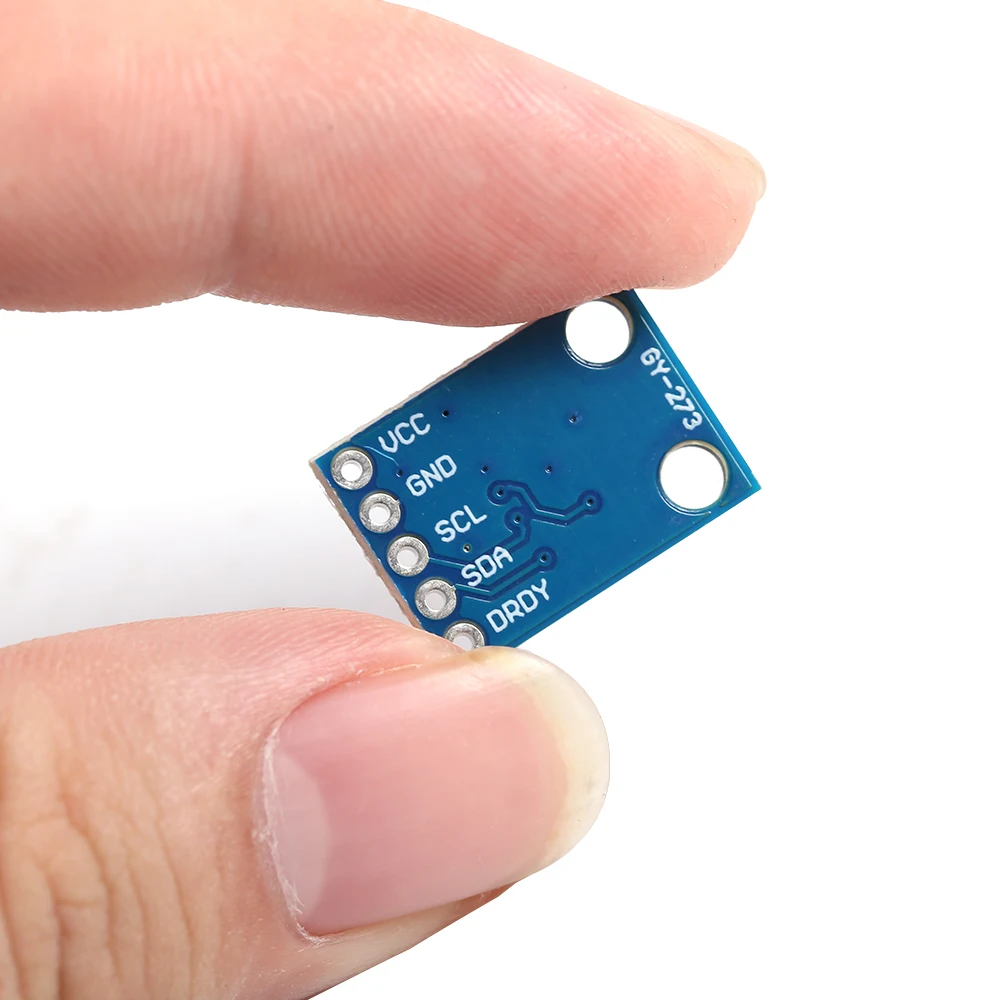

1). Название продукта: GY-273 трехосевой датчик магнитного поля

2). Напряжение питания: 3 В постоянного тока-5 В

3). Энергопотребление режим сна: 2.5ма

4). Режим измерения: 0.1mA

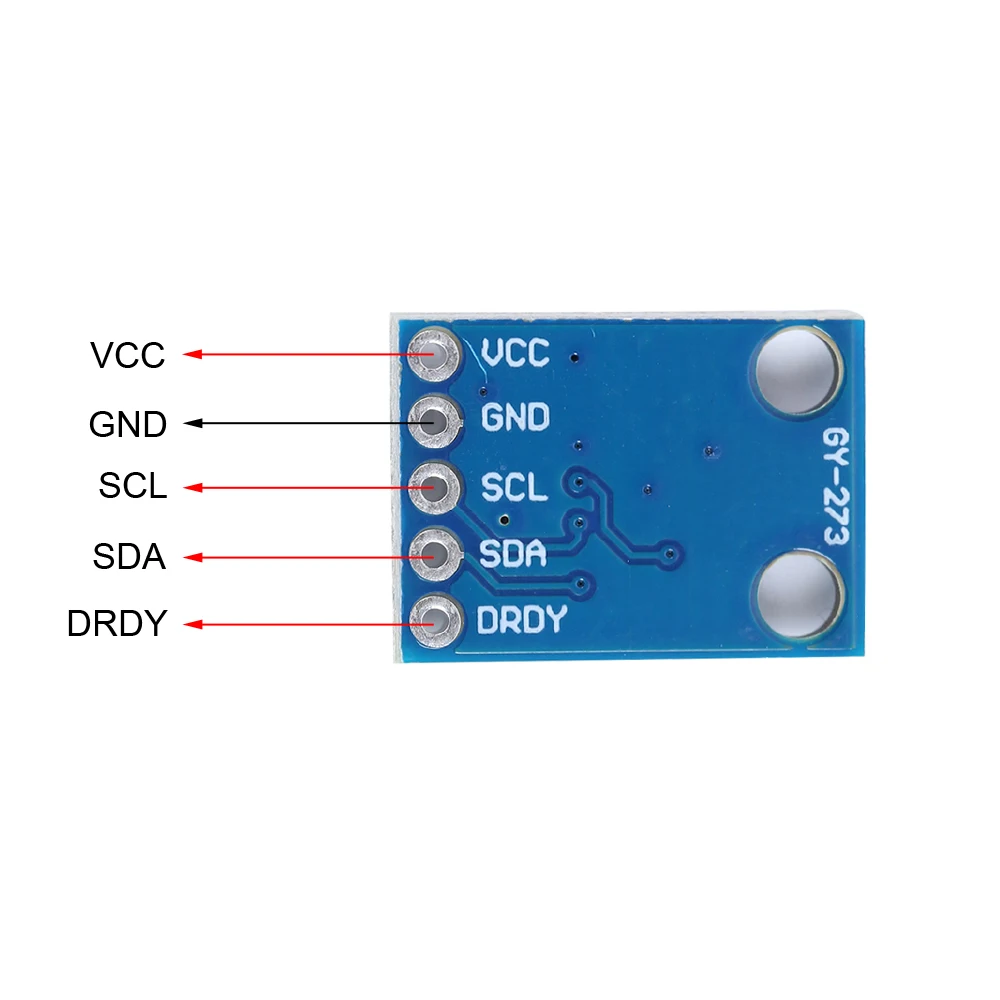

5). Метод связи: протокол связи IIC

6). Диапазон измерения: +/-1,3-8 Гаусс

7) Рабочая температура:-25 ℃ ~ 85 ℃

8) Рабочая влажность: 5% ~ 95% относительной влажности

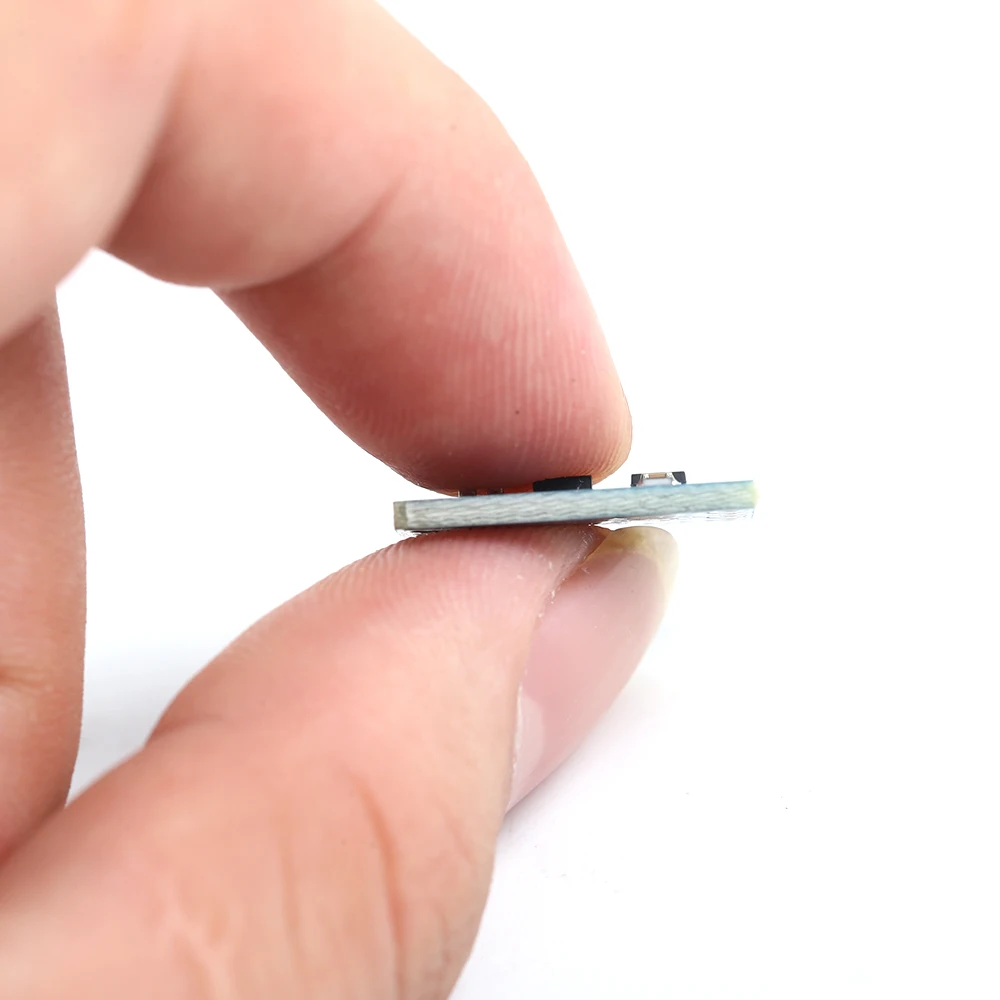

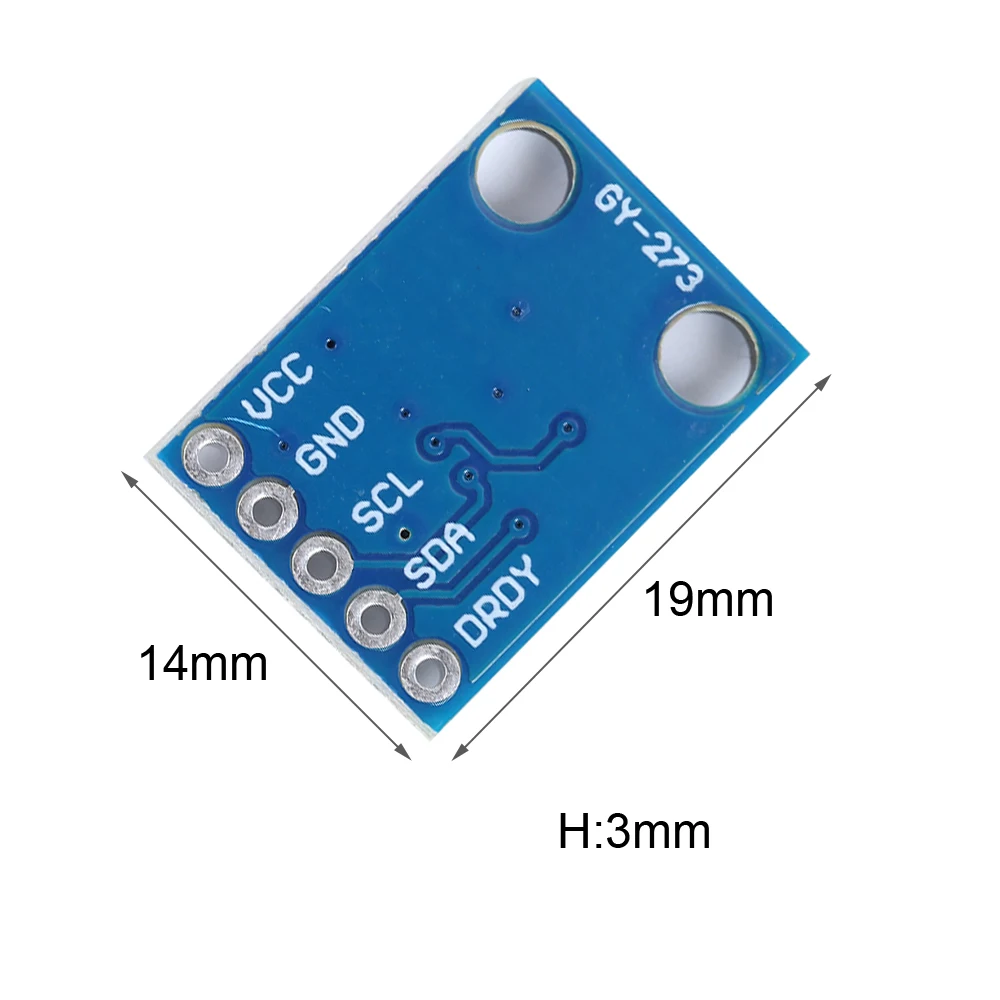

9). Размер: 19*14*3 мм

4. Посылка:

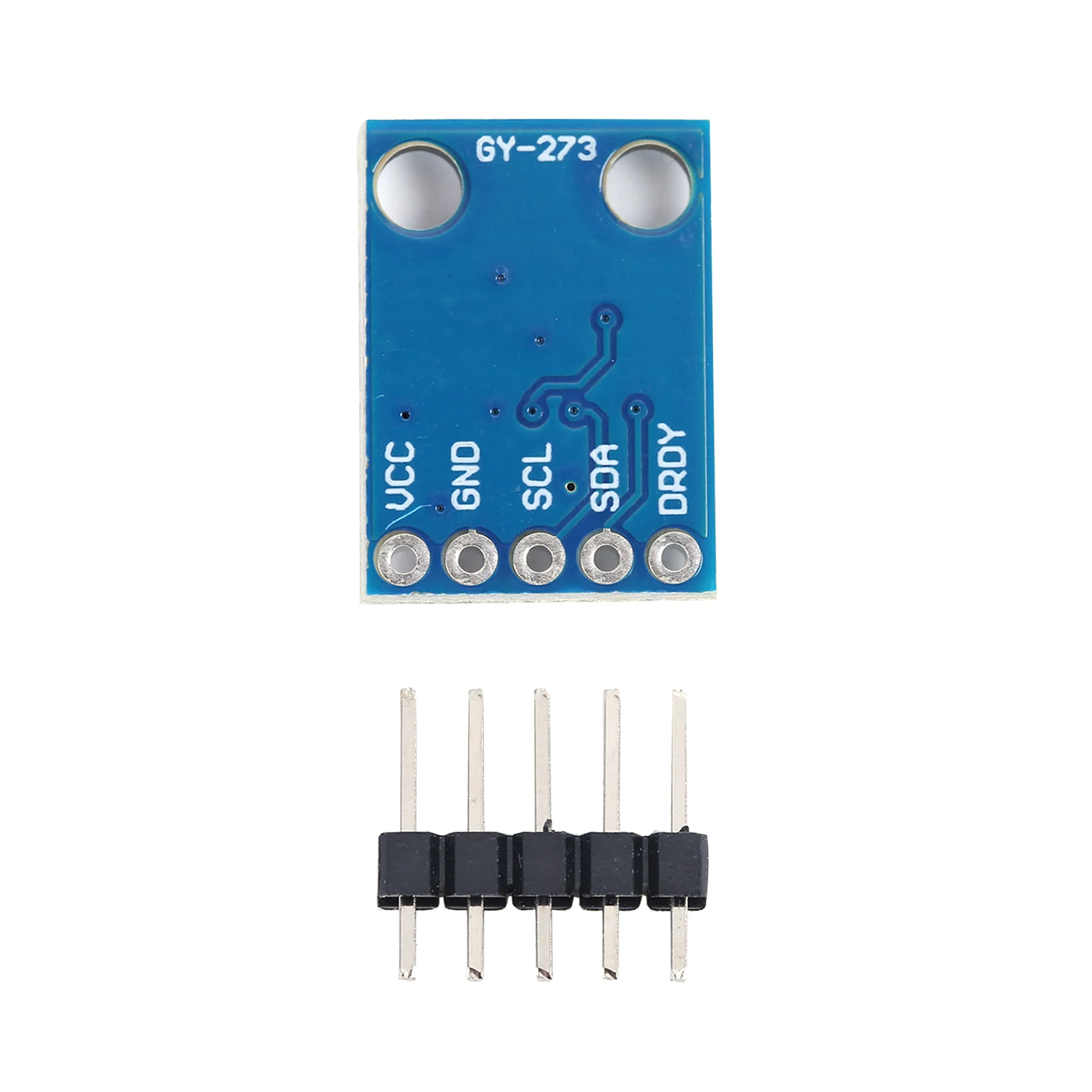

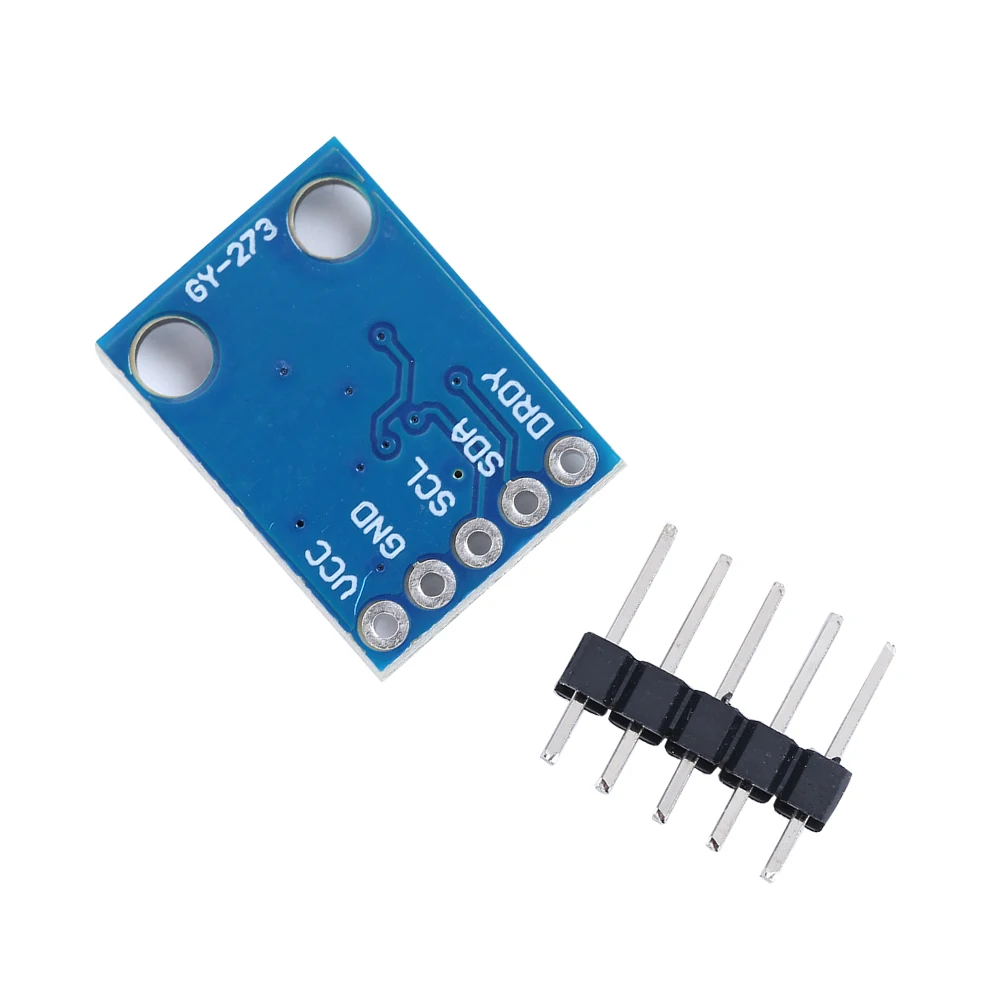

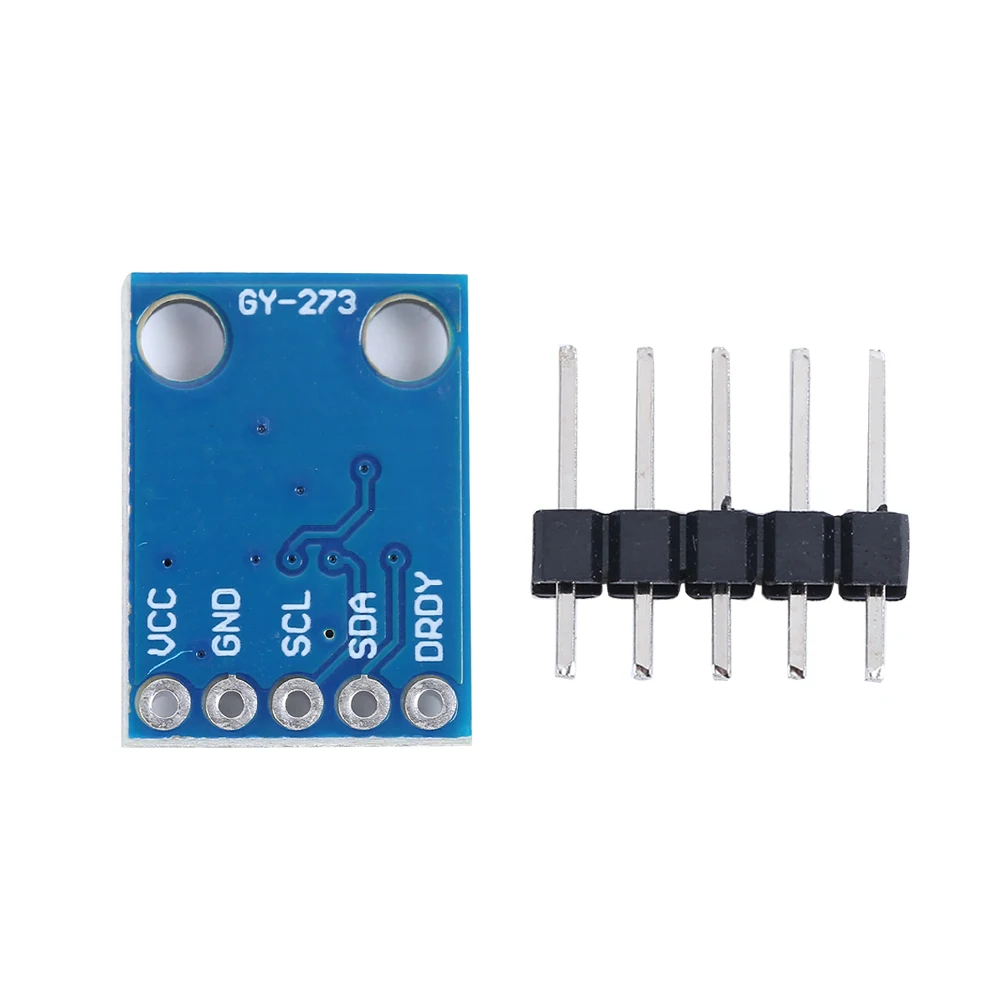

1).1 шт. GY-273 трехосный датчик магнитного поля

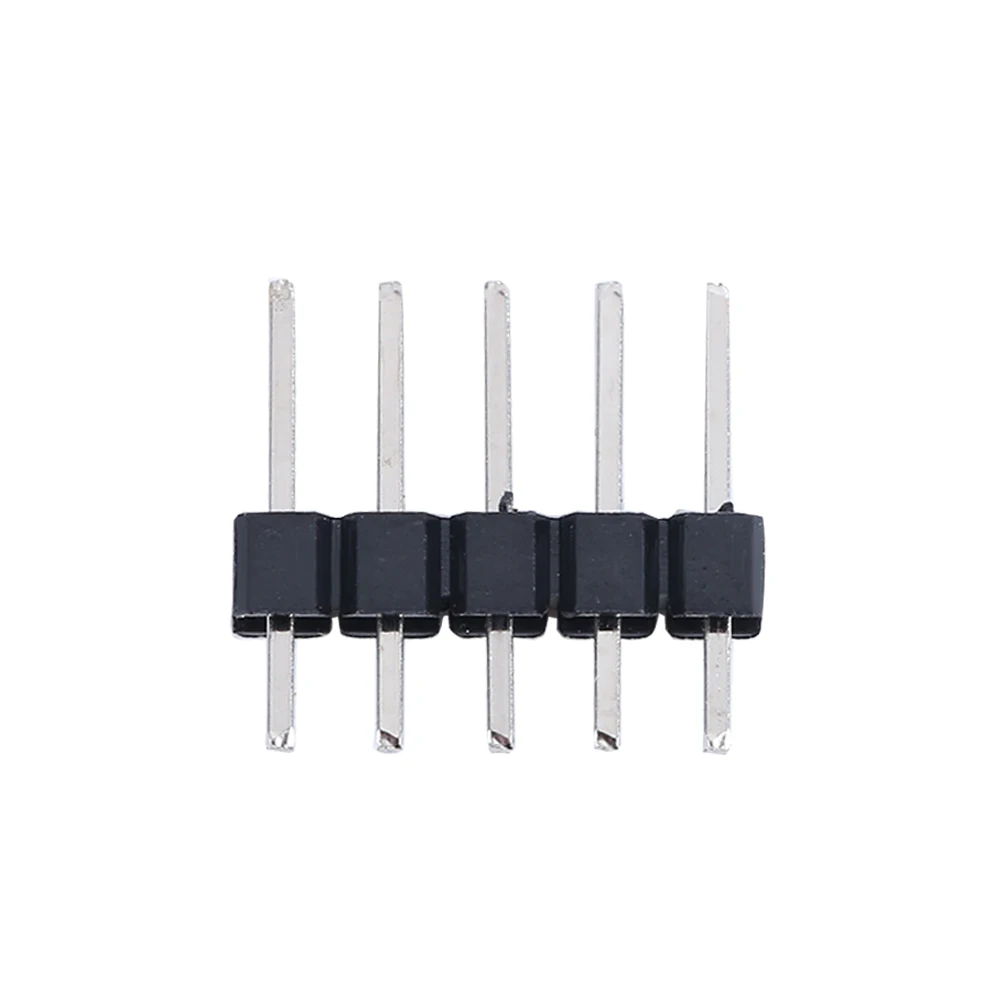

2).1 шт. 5-контактный разъем
