Обзор макетной платы

JS7628/JS7688/ZTK7628P Совет по развитию разработан Ханчжоу Zhuotai Technology Co., Ltd. на основе MTK MT7628NN(AN)/MT7688AN/ MT7628Dan SoC чип программы обучения развития оценочная плата. Системная плата разработки с использованием исходного кода OpenWrt (Linux) полностью открыта, плата имеет богатые функции, предоставляя встроенные обучающие материалы Linux, обучающие материалы OpenWrt, заключается в изучении встроенных Linux, OpenWrt, интернет вещей, Умный домашний шлюз DIY, Ранняя Оценка продукта предприятия идеальный выбор.

Чип представлен

MT7628/MT7688-это новое в отрасли поколение 802.11n Wi-Fi AP/ router system single-chip solution (SoC), выпущенное MediaTek в конце 2014 года. Новый SoC обеспечивает высокую скорость передачи данных для приложений передачи данных, голоса и видео в смарт-доме, при этом потребляя гораздо меньше энергии, чем другие сопоставимые продукты на рынке сегодня. MT7628 и MT7620 имеют одинаковую скорость Wi-Fi 2T2R 300M, богатый интерфейс, но он ниже, чем энергопотребление MT7620, стоимость чипа ниже, особенно для приложения «Интернет вещей», запущенного 3 последовательных порта, выход PWM и другие характеристики, его можно описать как продукты обновления MT7620 (выпущенные в 2012).

Особенности макетной платы

1) основная частота системы 580 МГц

2) 64 МБ/128 МБ/256 Мб DDR2 RAM

3) 8 Мб/16 Мб/32 МБ SPI nor flash

4) беспроводной протокол 802.11b /g/n,

5) три 100/10 Мбит/с LAN/WAN Ethernet порта с автоматической поддержкой

6) 4-полосный Стандартный высокоскоростной хост-интерфейс USB 2,0 (поддержка u-диска, USB к последовательному порту, USB камера, USB мобильный жесткий диск, USB 3G/4G сетевая карта, USB мышь, USB клавиатура, USB беспроводная сетевая карта и другие супер много USB периферийных устройств)

7) 1-канальный TTL/RS232 последовательный порт, 1 канал TTL/485 последовательный порт, 1-канальный USB мини отладки последовательный порт

8) 5 настраиваемый светодиодный общее сеть/система Световые индикаторы, 4-полосная PWM светодиодный свет (светодиодный Функция затемнения может быть реализованы)

9) 4 настраиваемых функциональных клавиши

10) 1 Micro SD /TF карта, (может быть вставлен в Micro SD /TF карты для достижения большой емкости хранения)

11) встроенный чип звуковой карты WM8960, поддержка 1-канального стереозвука (можно воспроизводить 24-битную высококачественную HIFI музыку), 1-канальный аудио входной интерфейс, 2 1 Вт Выход динамика

12) 1 канальный инфракрасный прием, 1 канал инфракрасной передачи

13) 15 мультиплексированных точек GPIO (всего на основной плате 30 ~ 40 точек GPIO)

14) DC 5V Потребляемая мощность (поддерживает обычные зарядное устройство или USB зарядная головка источника питания), 2,54 мм поршневой палец расположение интерфейс выходным напряжением 5 В, 3,3 V

16) Поддержка маршрутизации, AP, реле, моста и других режимов

17) система использует операционную систему с открытым исходным кодом OpenWrt на базе Linux. Может использоваться для интеллектуального домашнего шлюза, ip-камеры, VoIP, дистанционного управления, стрельбы самолетов, системы удаленного мониторинга, портативный 4G маршрутизатор, аудио Интерком, простой веб-сетевой сервер, простой FTP сервер, удаленное Скачивание, автомобиль с дистанционным управлением и другие Супер продвинутые приложения

Разница между тремя моделями досок:

Плата JS7688 использует чип MT7688AN, который 150M WIFI.

Плата JS7628 использует чип MT7628NN/AN, 300M WIFI, WIFI быстрее, лучше сигнал.

ZTK7628P плата использует чип MT7628Dan, Встроенный 64 Мб оперативной памяти, 300 м WIFI, WIFI быстрее, лучше сигнал.

Другая производительность трех чипов точно такая же, и чипы и программное обеспечение полностью совместимы.

Аппаратные ресурсы платы разработки

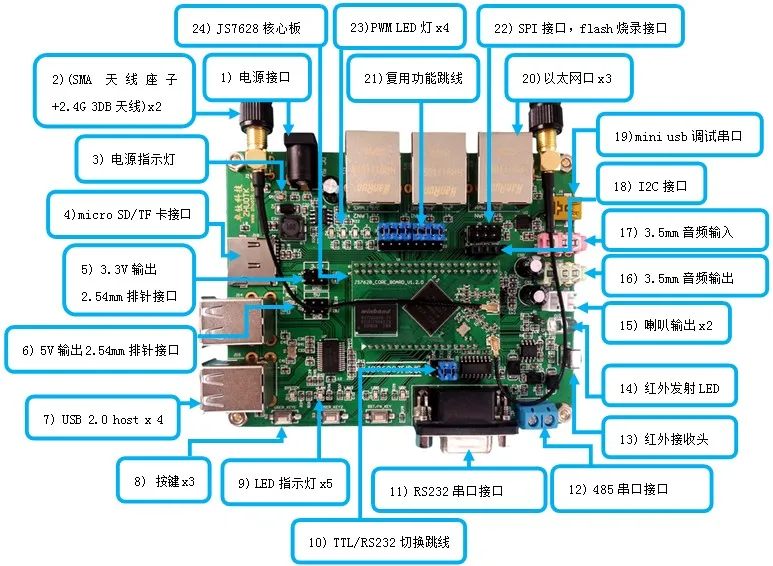

На следующем рисунке указаны Аппаратные ресурсы платы разработки

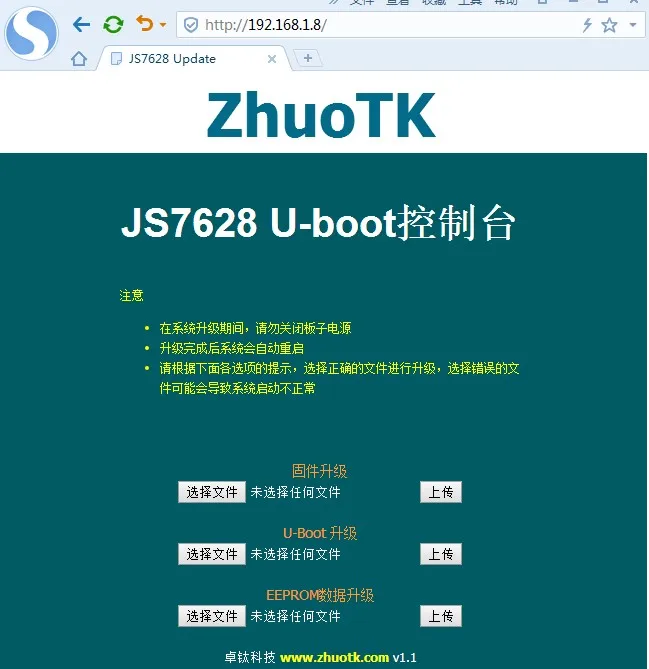

«Uboot»,Openwrt, uboot, eeprom

«Uboot» + SPI Flash,

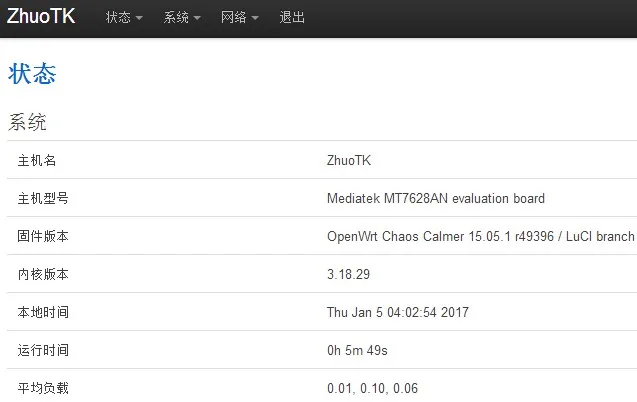

Openwrt -- хаос спокойный15.05.1,

、Openwrt,Openwrt,Uboot,., SDK,SDKMT7628, MTKPCB, openwrt, MTKuboot()!,.

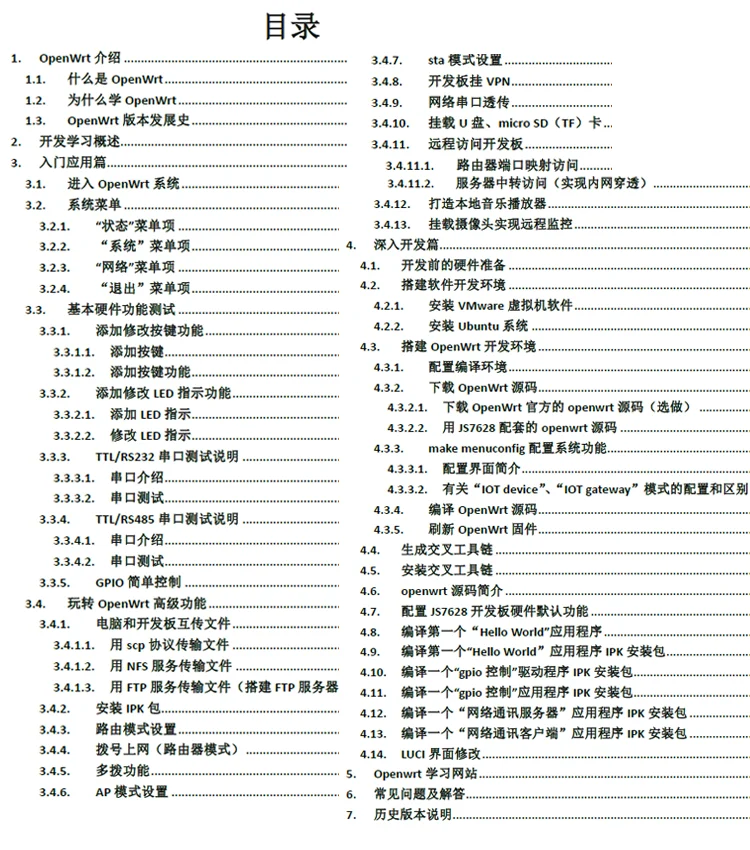

《 JS7628openwrt 》 、 《 JS7628 》
