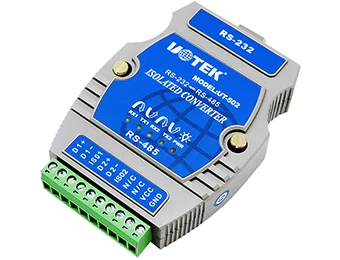

Промышленный RS-232 на 2 порта RS-485 Конвертер с изоляцией UT-502

● Стандарты: RS-232, RS-485, RS-422 TIA/EIA

● Автоматическое управление направлением движения, Отсутствие сигнала управления потоком потребности внешнего (RTS), реальной связи TXD/RXD/GND

● Скорость передачи: 300 бит/с-115,2 Кбит/с

● Позволяет подключать 128 комплектов RS-485 или RS-422 устройства.

● Дальность передачи: 5000 м (9600 бит/с)

● Мощность: 9-30 В постоянного тока/350 мА

● Индикатор питания и потока данных, обнаружение сбоев

● Режим работы: асинхронный полудуплексный (RS-485)

● Расширенная изоляция 2,5 KVrms/500VDC, специальный модуль DC/DC, RS-485/422 обеспечивает каждый провод освещением 600 Вт, защитой от перенапряжения и электростатического разряда ± 15 кВ

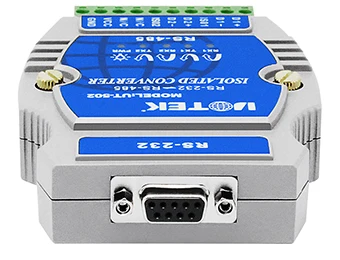

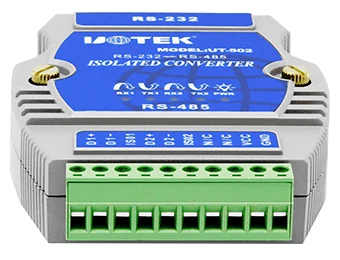

● Разъем: гнездо DB9 на 10-контактный клеммный блок

● Средства передачи: витая пара или экранированный кабель.

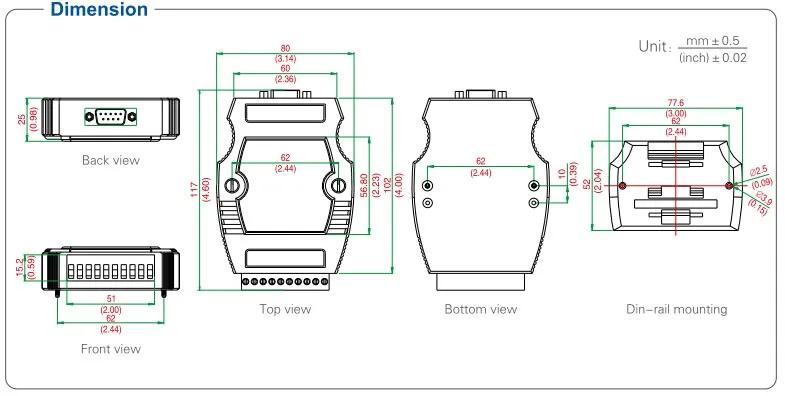

● Размер: 117 × 80 × 25 мм.

● Рабочая температура: от-40 ℃ до 85 ℃.

● Относительная Влажность: от 5% до 95%.

● Работает со всем коммуникационным программным обеспечением, подключи и работай.

● Поддерживает все операционные системы

UT-502-это промышленный преобразователь уровня с оптоэлектронной изоляцией. Он соответствует стандартам RS-232C и RS-485; он преобразует односторонний сигнал RS-232 в два сбалансированных дифференциальных сигнала RS-422 или RS-485. Встроенный оптоэлектронный изолятор может обеспечивать изолированное напряжение до 2500 В об/мин.; Быстрое мгновенное ограничение напряжения предназначено для защиты двух интерфейсов RS-422/RS-485; он использует передовые TVS (ПРЕССОР ПЕРЕХОДНОГО НАПРЯЖЕНИЯ) мгновенное ограничение напряжения; обычно трубка TVS находится в состоянии высокого импеданса; Когда обе стороны трубки TVS внезапно страдают от удара высокой мощности, ограничение напряжения Быстро снижает импеданс с обеих сторон и поглощает большой ток; при этом, напряжение с обеих сторон фиксируется на предполагаемом значении, защищает компонент цепи от повреждений.Это ограничение напряжения обеспечивает 600 Вт каждый провод с защитой от молнии и электростатического разряда, а также защиту от перенапряжения и мгновенного перенапряжения в цепи, что вызывает все причины; Крошечная межэлектродная емкость обеспечивает высокоскоростную передачу для портов RS-485 . RS-232 порт соединяется со стандартным портом через гнездовой разъем DB9; RS-232C в качестве разъема используется 10-битная Клеммная колодка.

Этот преобразователь имеет встроенное автоматическое преобразование приема и передачи с нулевой задержкой и уникальное направление потока данных автоматического управления схемой ввода/вывода без какого-либо сигнала квитирования (RTU, DTR); нет необходимости в настройке перемычки для полудуплексного (RS-485) режима, подключи и работай. Он совместим с текущим программным и аппаратным обеспечением связи, нет необходимости устанавливать предыдущий режим работы, который основан на RS-232.

UT-502 оптоэлектронный изолированный промышленный преобразователь обеспечивает соединение для двухточечной, Многоточечной Связи. Для режима точка-многоточечный каждый преобразователь может подключать 128 комплектов RS-485 устройств со скоростью передачи 300-115,2 Кбит/с. Индикаторы питания и потока данных указывают на рабочее состояние.
