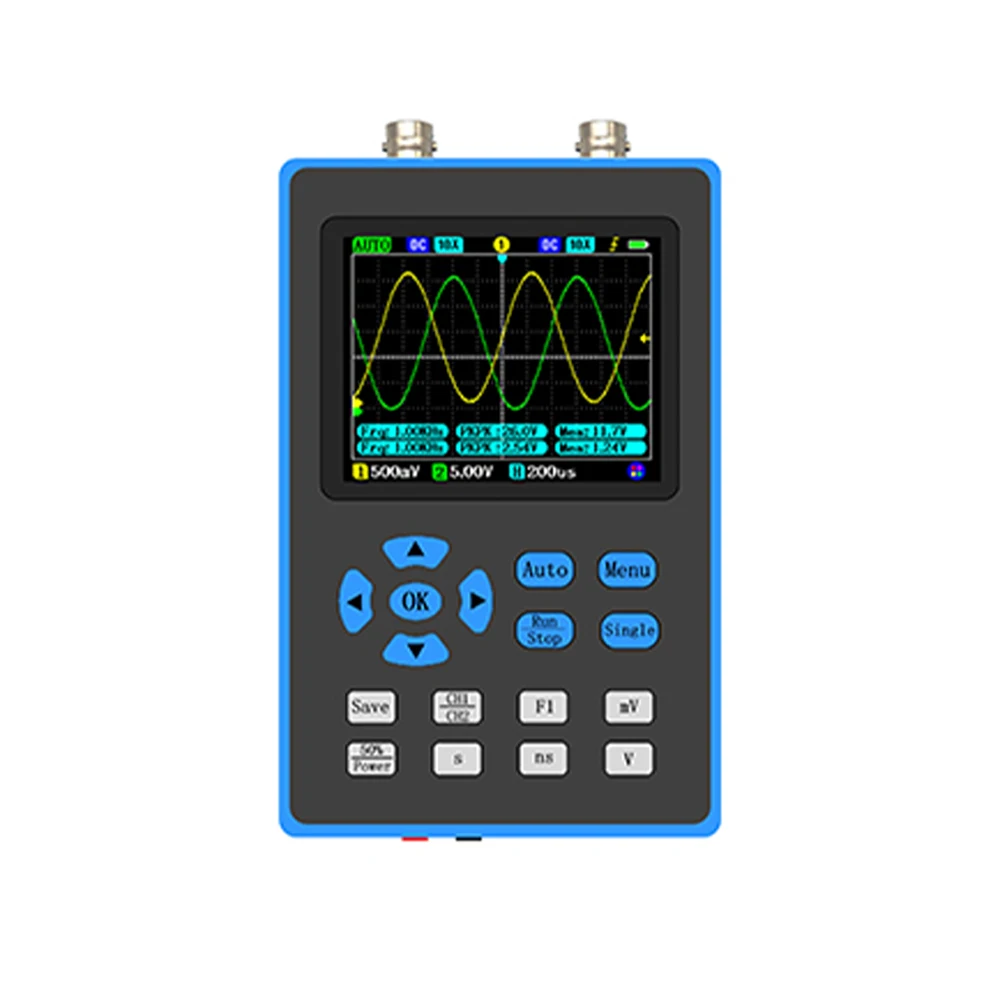

DSO2512G 120M полоса пропускания портативный двухканальный цифровой осциллограф 10 мВ

DSO2512G 120M полоса пропускания портативный двухканальный цифровой осциллограф 10 мВ

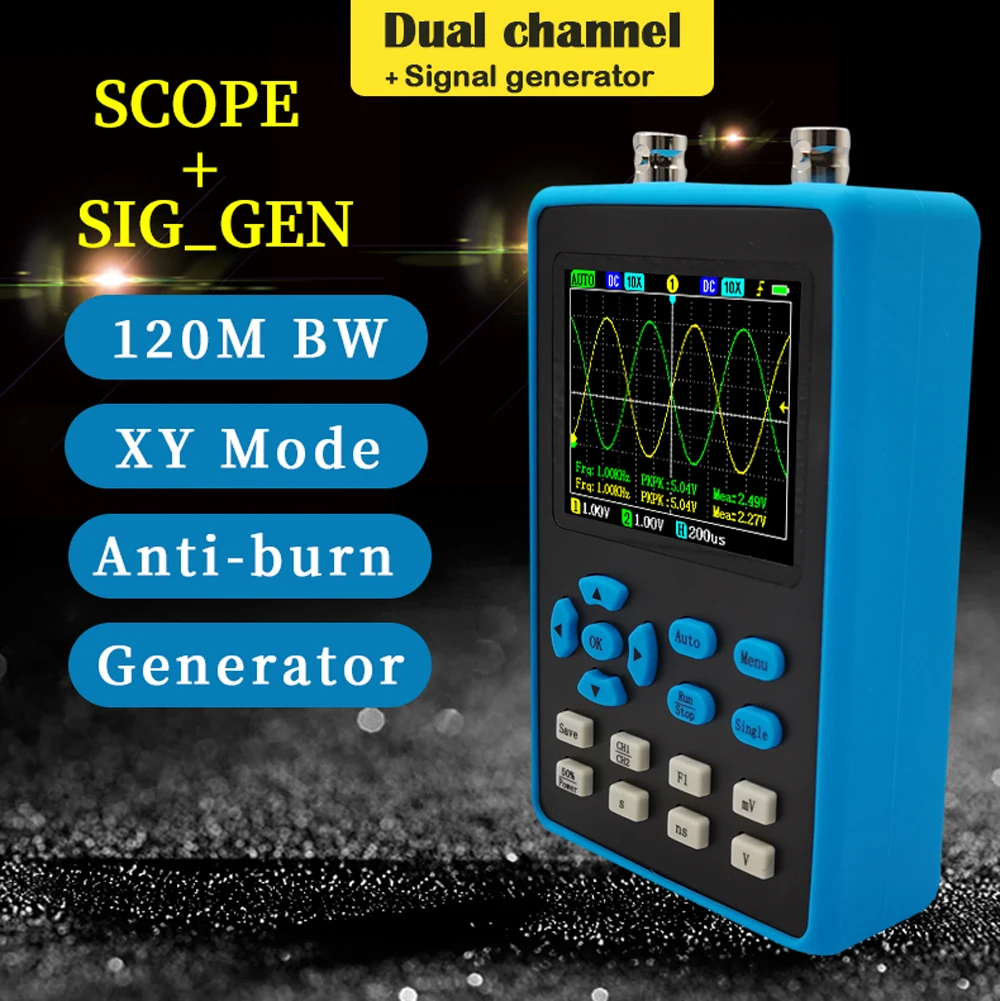

Этот DSO2512G 120 м полос пропускания осциллографа с мощные функции, как, например, принимает ARM и FPGA чип на все случаи жизни также может выдавать различных сигналов 2,5 V амплитуда, таких как синусоидальной волны, средней длины волны и так далее. Приходите и попробуйте, это не подведет вас.

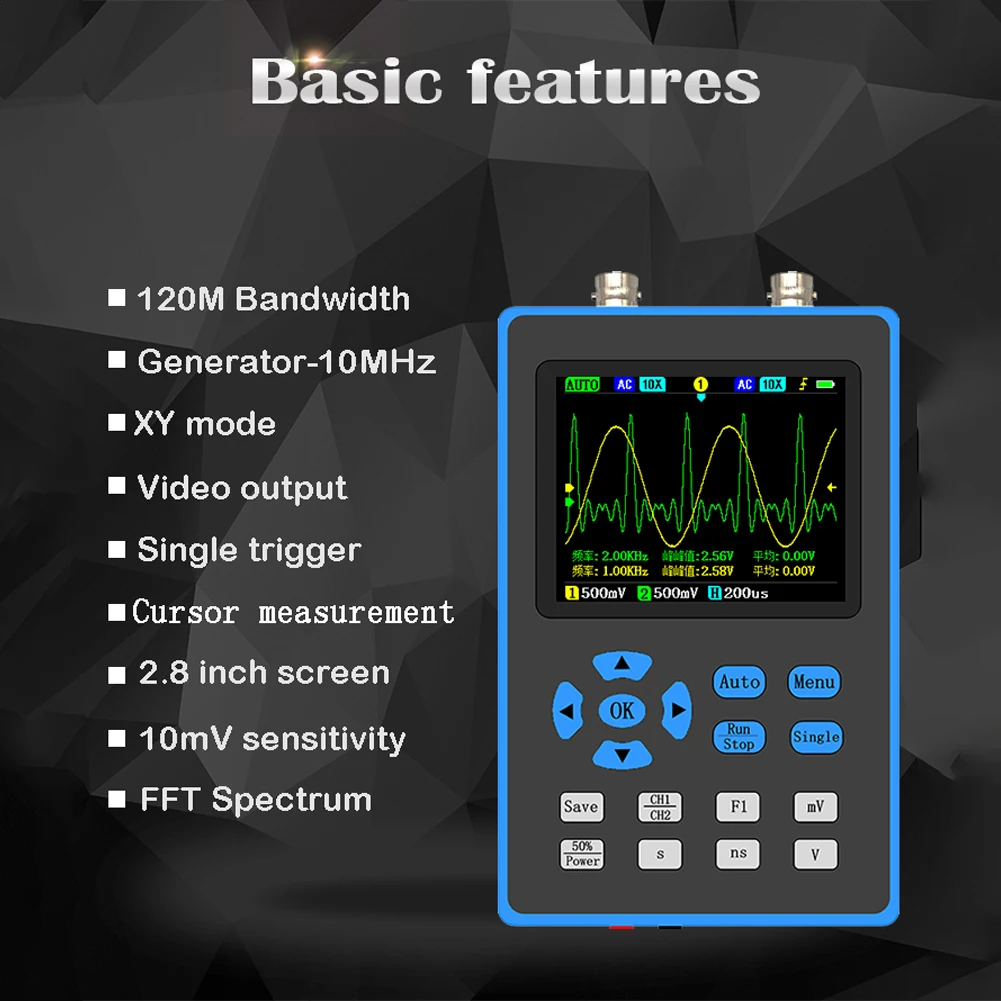

Особенности:

Принимает ARM и FPGA chip collosion, обеспечивает высокоскоростное получение сигнала и высокоскоростную обработку данных, чтобы дать вам плавный опыт использования и богатые функции.

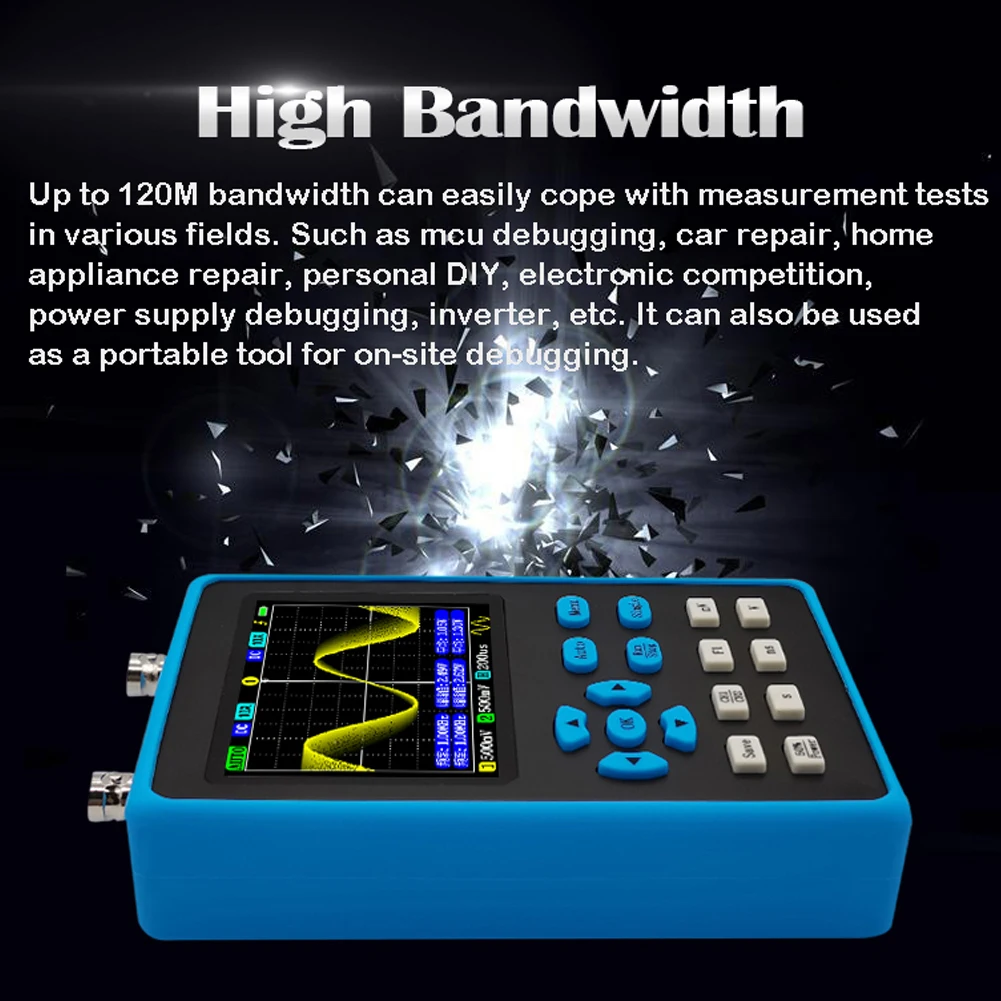

Когда канал закрыт, полоса пропускания может достигать 120 м, полоса пропускания составляет 60 м, когда канал 1 и 2 одновременно открыты.

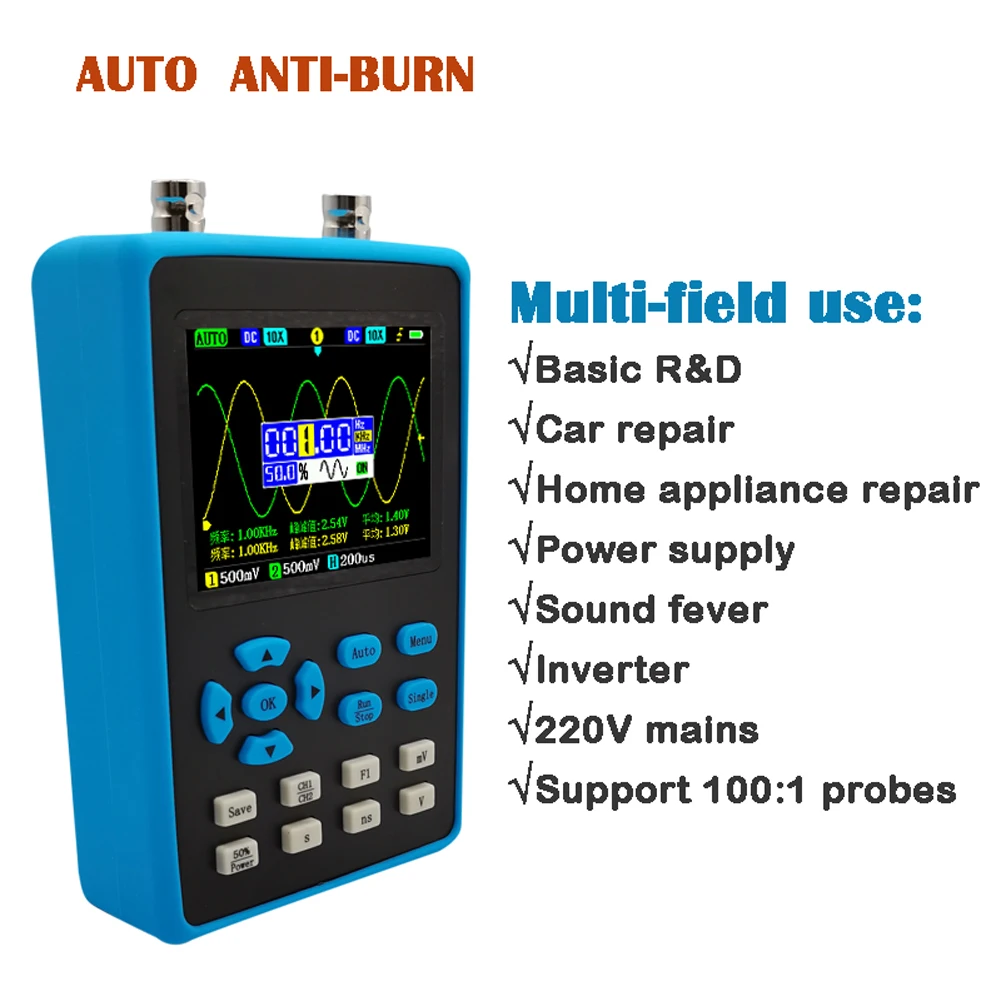

Широкое Применение: используется для отладки sin-gle-chip, обслуживания автомобилей, технического обслуживания бытовой техники, самостоятельной отладки, электронной конкуренции, отладки питания, преобразователя частоты и т. д.

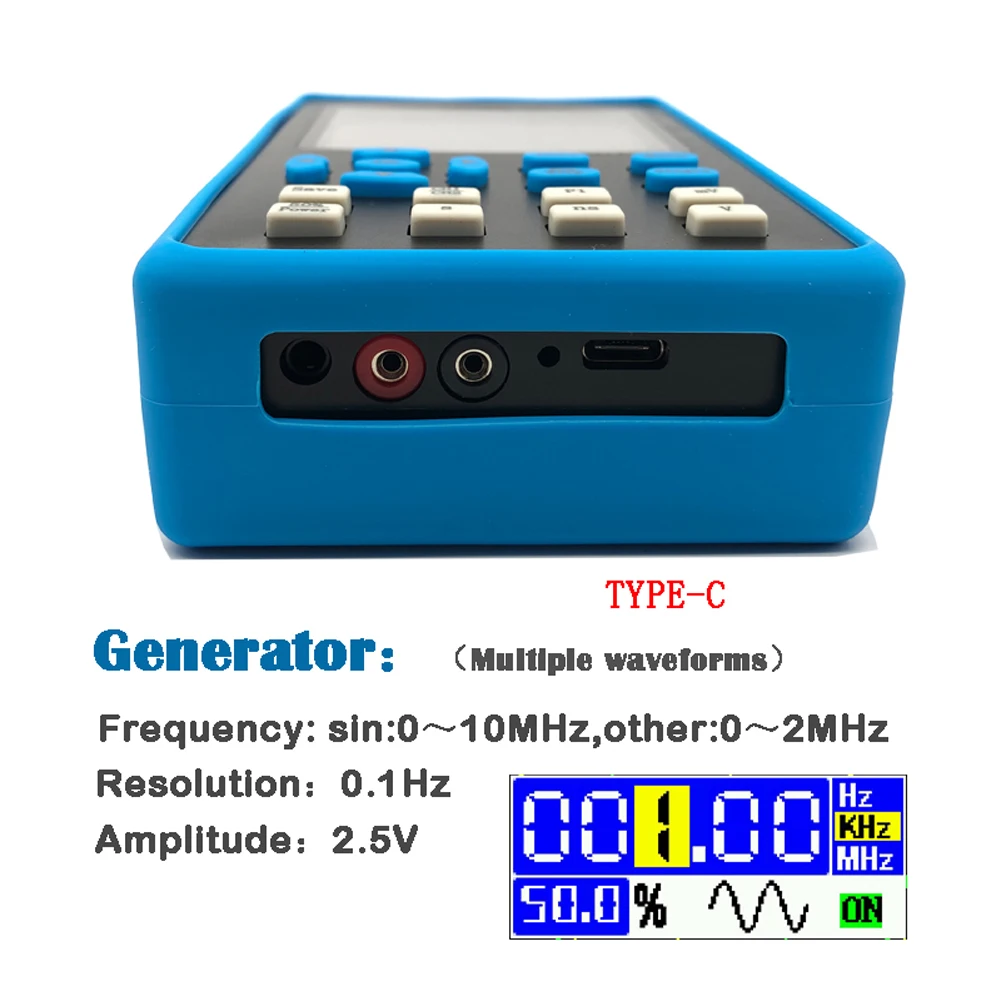

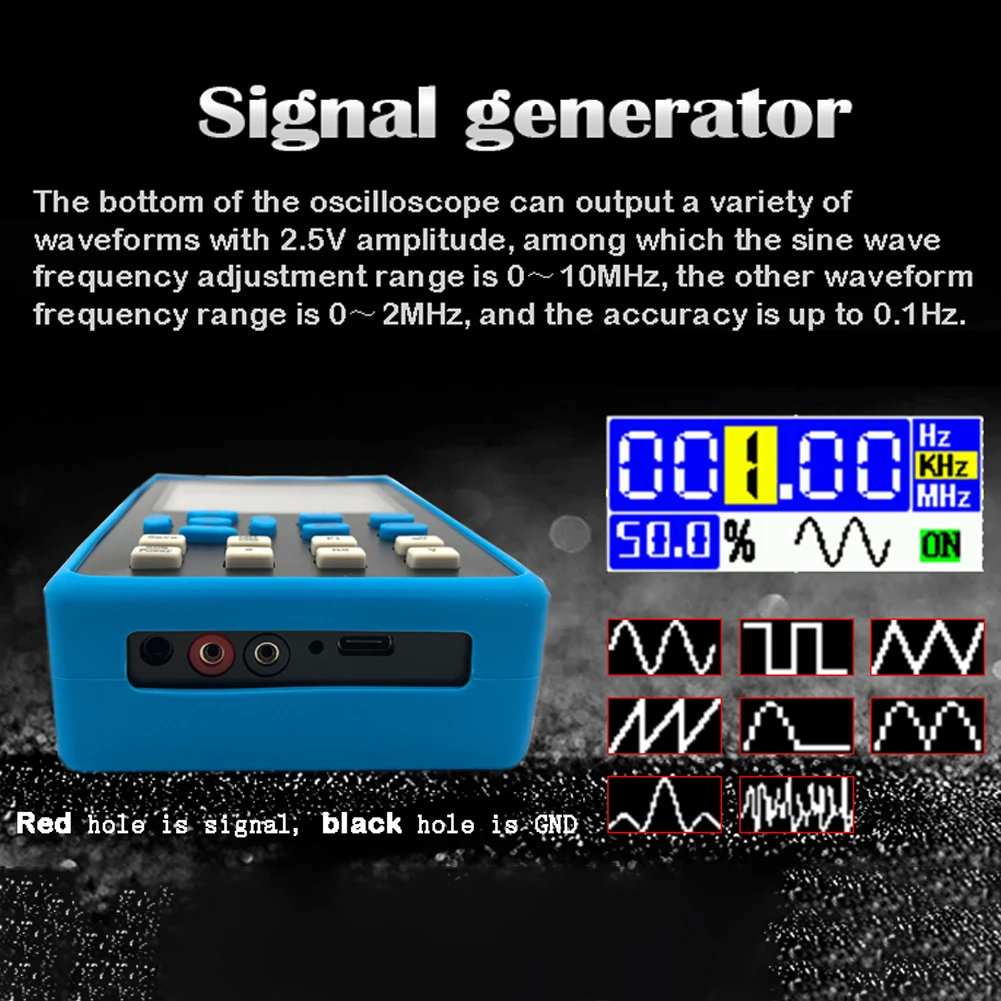

В нижней части осциллограф может выдавать различные формы волны 2,5 V амплитуда, таких как синусоидальной волны, квадратной формы волны, трапециевидного фасона-gle волны, средней длины волны, singh волны, среди которых Диапазоны регулировки частоты синусоидальных волн 0 ~ 10 МГц, Частотные диапазоны других сигналов 0 ~ 2 МГц, И точность определения его местонахождения составляет до 0,1 Гц. Генераторы сигналов широко используются, такие как квадратные волны для калибровки нового зонда, управляющая трубка MOS и т. д., синусоидальные волны используется для тестирования звуковых искажений и т. д.
Доступно 14 вариантов измерения: частота, P-eak до P-eak, рабочий цикл, амплитуда, RMS, средний, период, + ширина импульса,-ширина импульса, Макс, мин, верхний, базовый, рабочий цикл.
Существует три типа триггерного режима: автоматический, нормальный и грех-гл, Автоматический триггер может обновлять форму волны в режиме реального времени без запуска, обычный триггер должен иметь триггер формы волны для обновления формы волны, и триггер sin-gle будет пробовать fr-ame формы волны и остановить автоматически после нажатия k-ey.
Через usb-кабель, карта сигнала может быть экспортирована в com-puter (до 50 за раз) для использования другими.
Поддержка масштабирования сигнала после остановки: после остановки, вы можете перетащите форму волны слева направо, чтобы найти место, которое вы заинтересованы, чтобы расширить детали наблюдения и проанализировать причину проблемы.

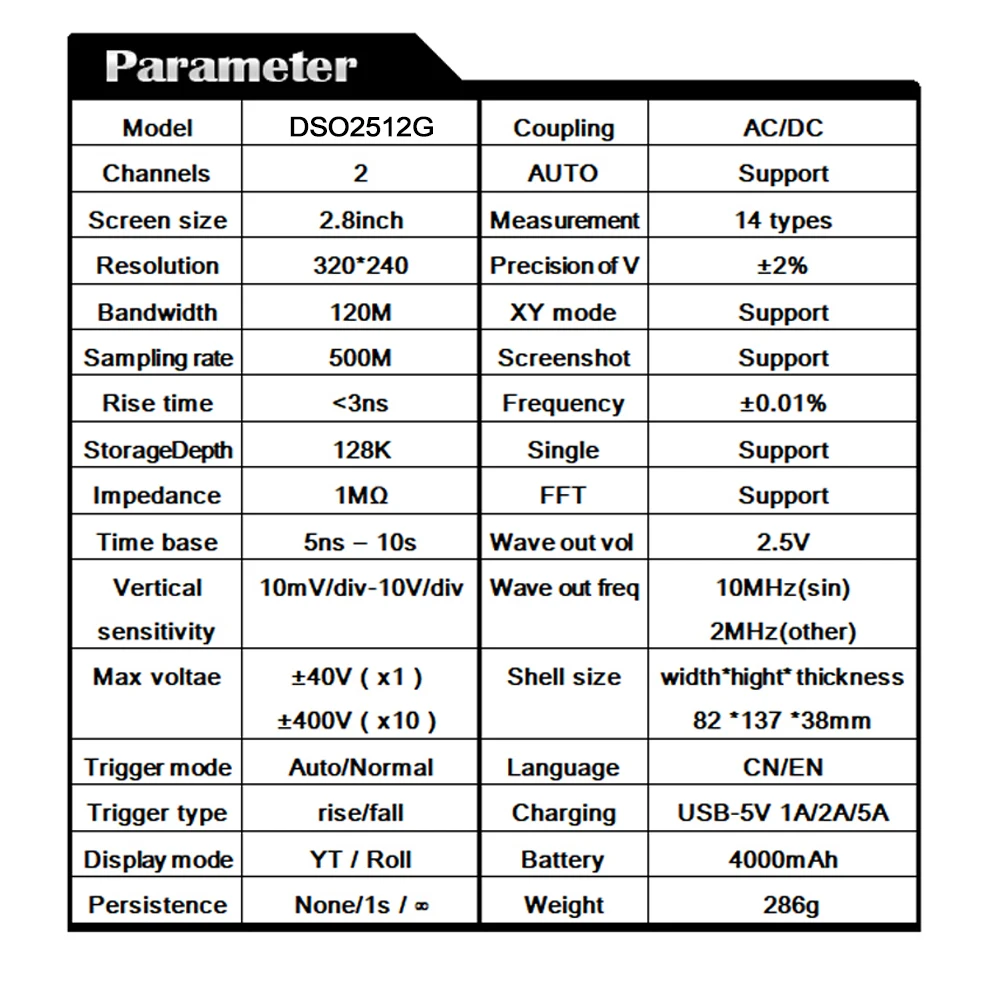

Характеристики:
Материал: АБС-пластик
Каналы: 2
Муфта: AC/DC
Точность V: ± 2%
Полоса пропускания 120 м

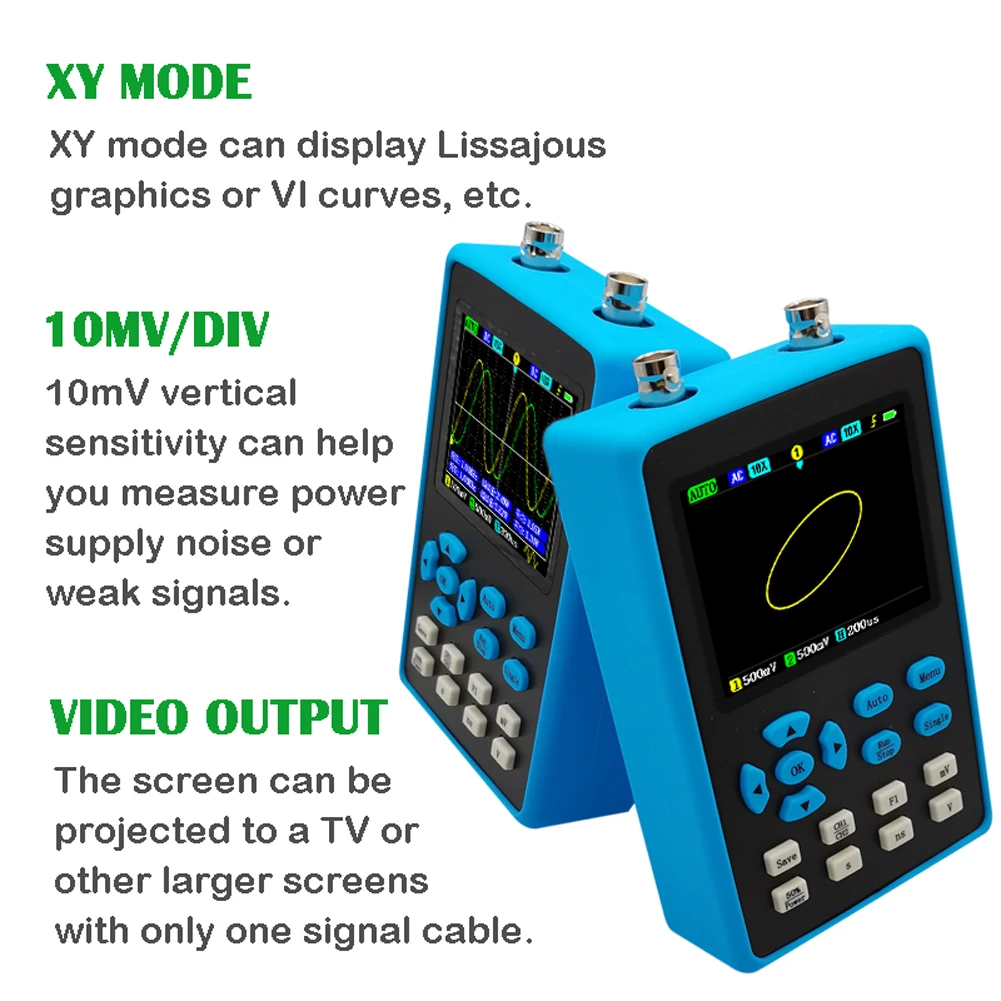

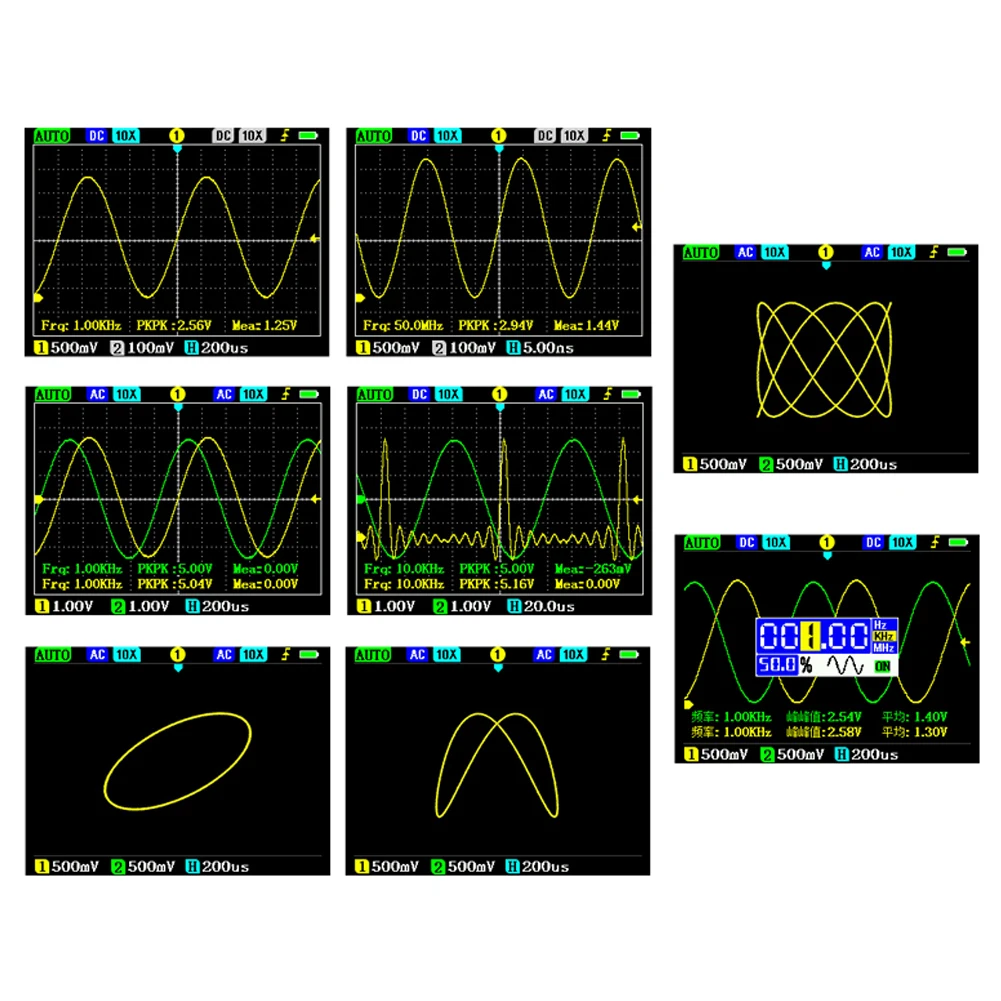

Режим XY: Поддержка
Частота дискретизации: 500 м
Скриншот: Поддержка
Время подъема: <3ns
Частота: ± 0.01%
Глубина хранения: 128 кбит
Sin-gle: Поддержка
Сопротивление: 1MΩ

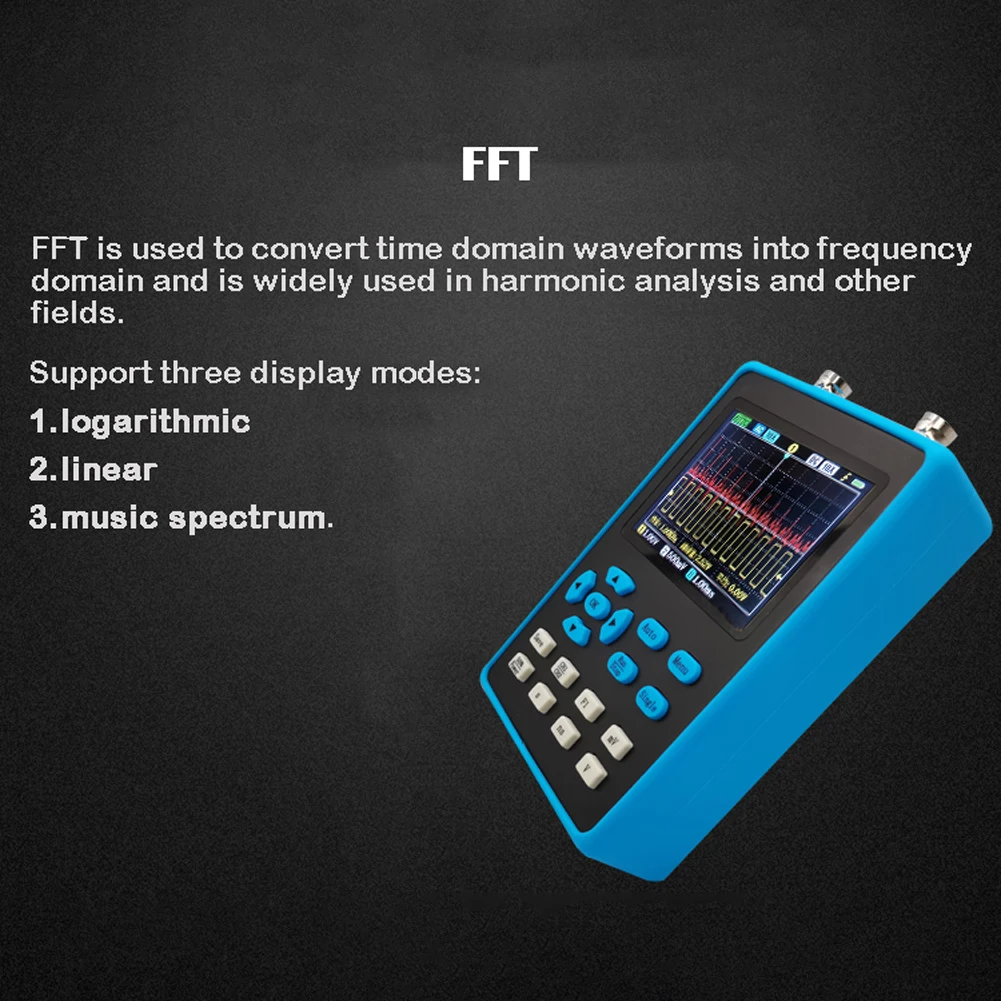

FFT: Поддержка
База времени: 5ns ~ 10s
Wa-ve out amp: 2,5 V
Чувствительность вер: 10 мВ/див ~ 10 В/Див
Waves out freq: 10 МГц (sin) 2 МГц (другое)
Максимальное напряжение ± 40 В (x1), ± 400 В (x10)
Тип триггера: подъем/падение
Режим отображения: YT/Roll
Стойкость: Нет/1s /∞
Аккумулятор: 1 * литиевая батарея, 4000 мАч (в комплекте)
Размер посылка: 210*140*115 мм/8,3*5,5 * 4.5in
Вес посылка: 689 г/1,5 фунта

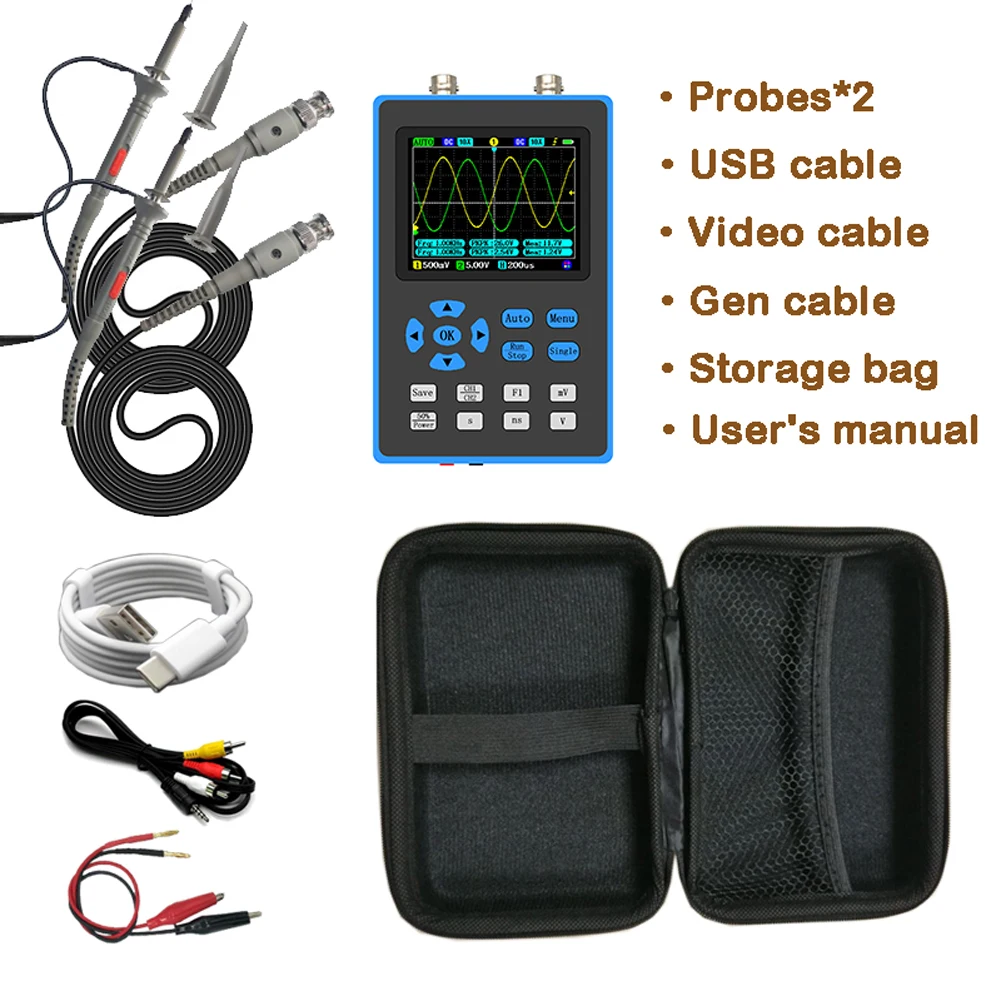

Упаковочный лист:
1 * осциллограф
2 * зонды
1 * видео кабель
1 * Gan кабель
1 * сумка для хранения
1 * Руководство пользователя
