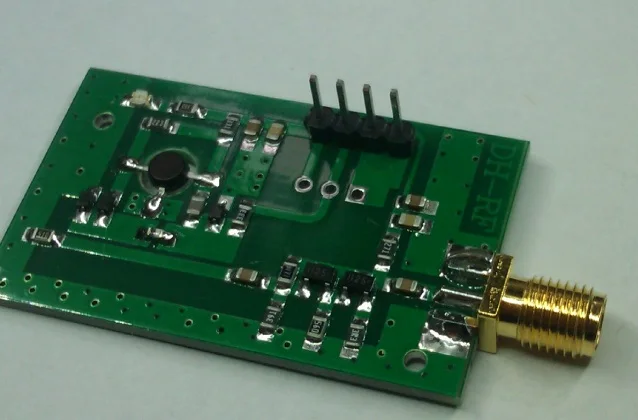

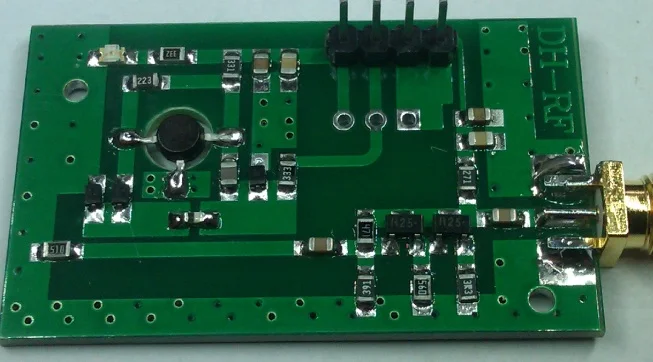

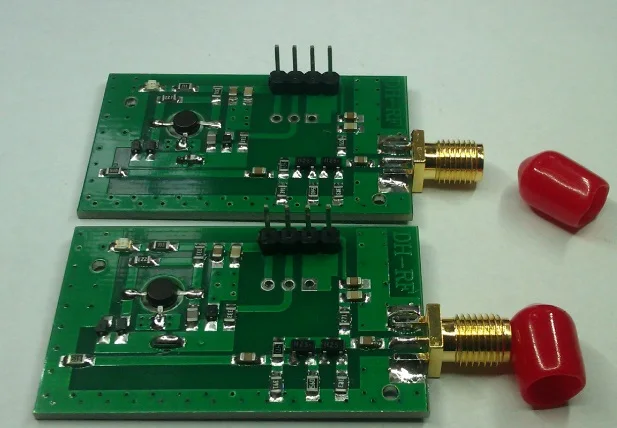

RF VCO высокочастотный генератор Частотный источник широкополосный 330 МГЦ-530 МГц

RF VCO высокочастотный генератор Частотный источник широкополосный 330 МГЦ-530 МГц

Детское Введение:

Этот продукт использует микроволновый широкополосный транзистор, через компьютерную оптимизацию моделирования, этот продукт в основном реализует генерацию широкополосного радиочастотного сигнала, выходной Частотный диапазон может быть покрыт 515мгц --- 1150 МГц, такой широкий диапазон может быть использован в качестве источника тестирования для Продукты RF. Также может быть использован в качестве встроенного ВЧ генератор, два таких широкоугольных сигнала отправляются в миксер, он может производить --- 500MHZAll видов частотных сигналов, чтобы создать новую частоту, он широко используется.

Индекс RF выглядит следующим образом:

Частотный диапазон: 330 МГЦ-530 МГц

Выходная мощность: 6-7 дБм, это 5 милливатт.

Выходные гармоники:-22dBc

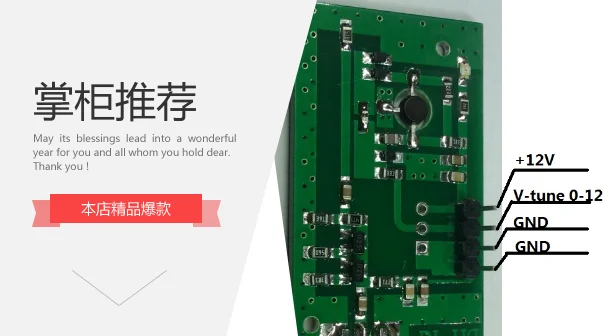

Напряжение питания: 12 В, электрическая currenent50ma

Диапазон регулирования частоты напряжения: 0-12 В

Выход RF интерфейс: SMA Женская головка

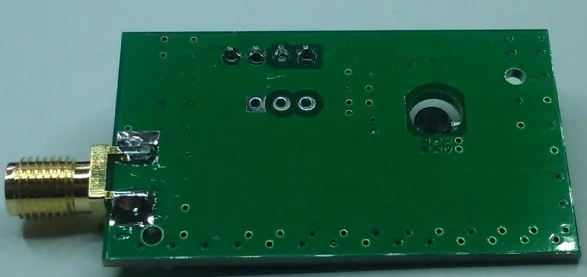

Размер платы: 27 миллиметров * 45 миллиметров

Связь между частотным контролем напряжения терминала и выходной частотой следующая:

0 В: 515 МГц

1 В: 615 МГц

2 в: 690 МГц

3 В: 754 МГц

4 в: 808 МГц

5 В: 864 МГц

6 в: 916 МГц

7 в: 972 МГц

8 в: 999 МГц

9 в: 1030 МГц

10 В: 1070 МГц

11 в: 1110 МГц

12 В: 1150 МГц линейность между контролем напряжения и выходной частоты высока.

BookVCOIt широко используется в RF тестировании, измерении, отладке устройства, он может использоваться в качестве источника радиочастотного сигнала. Удовлетворить требования любителей, это может сэкономить стоимость источника сигнала для вас. Он также может быть использован в качестве важной части любительского источника развертки!

Добро пожаловать, чтобы проконсультироваться с другими продуктами частотного диапазона.

Этот продукт доступен в течение длительного времени, длительный срок действия, друзья в необходимости могут быть сфотографированы непосредственно!
