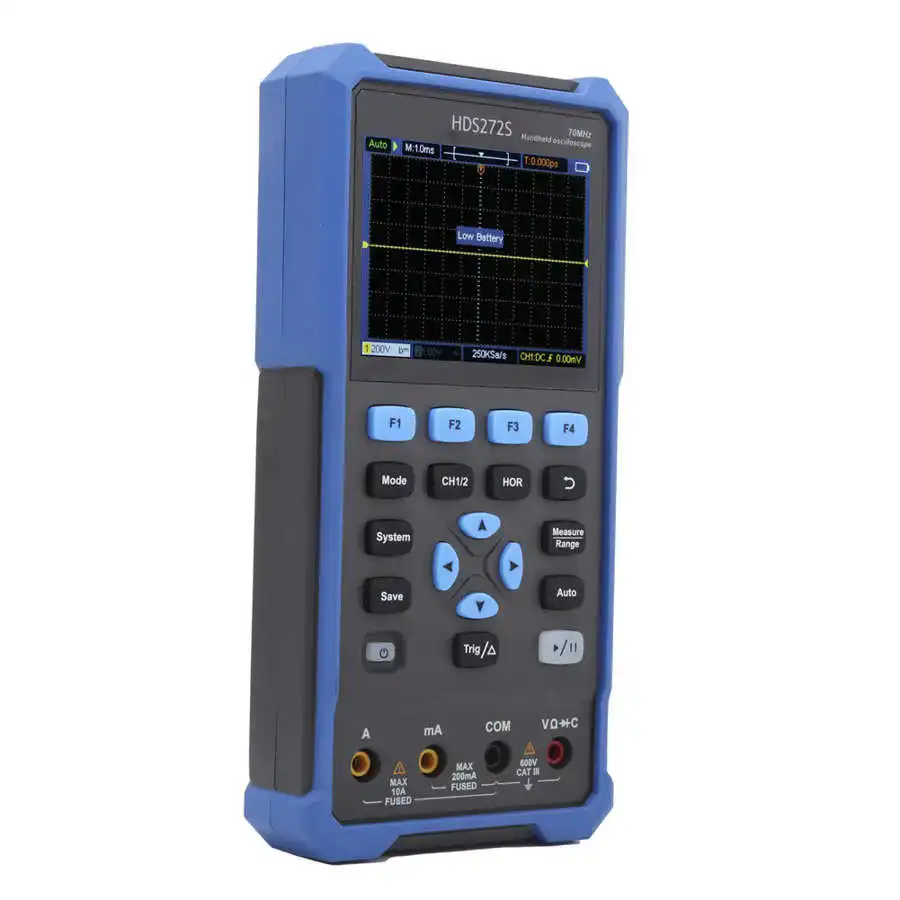

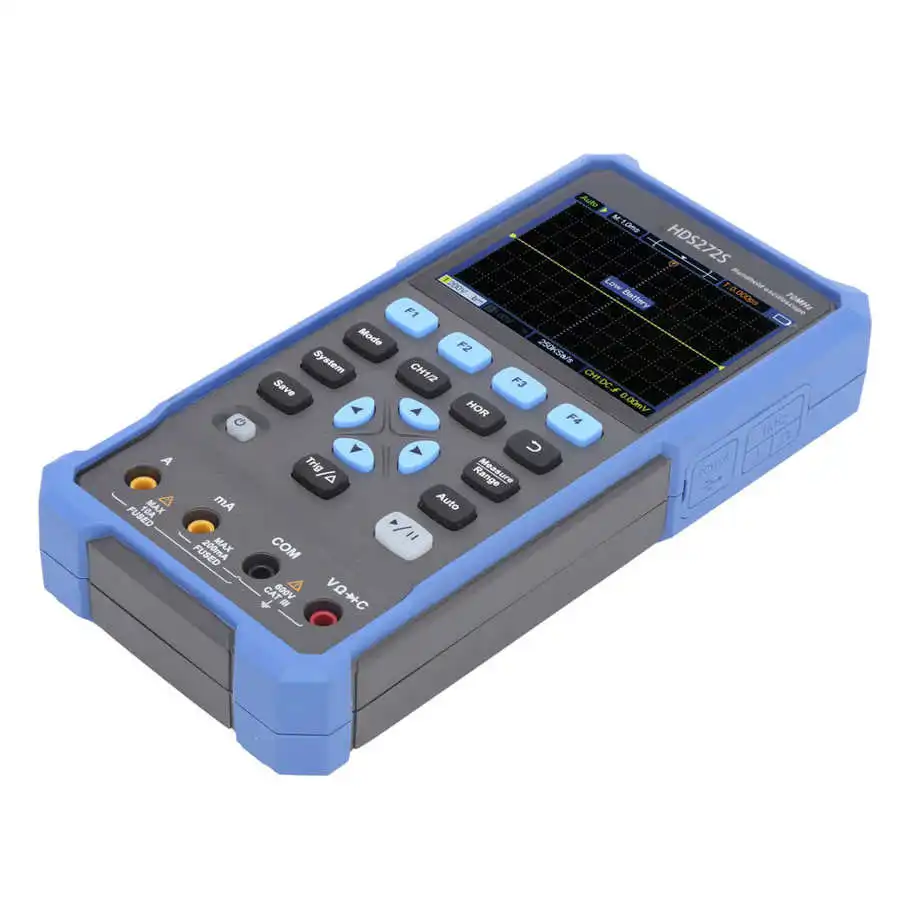

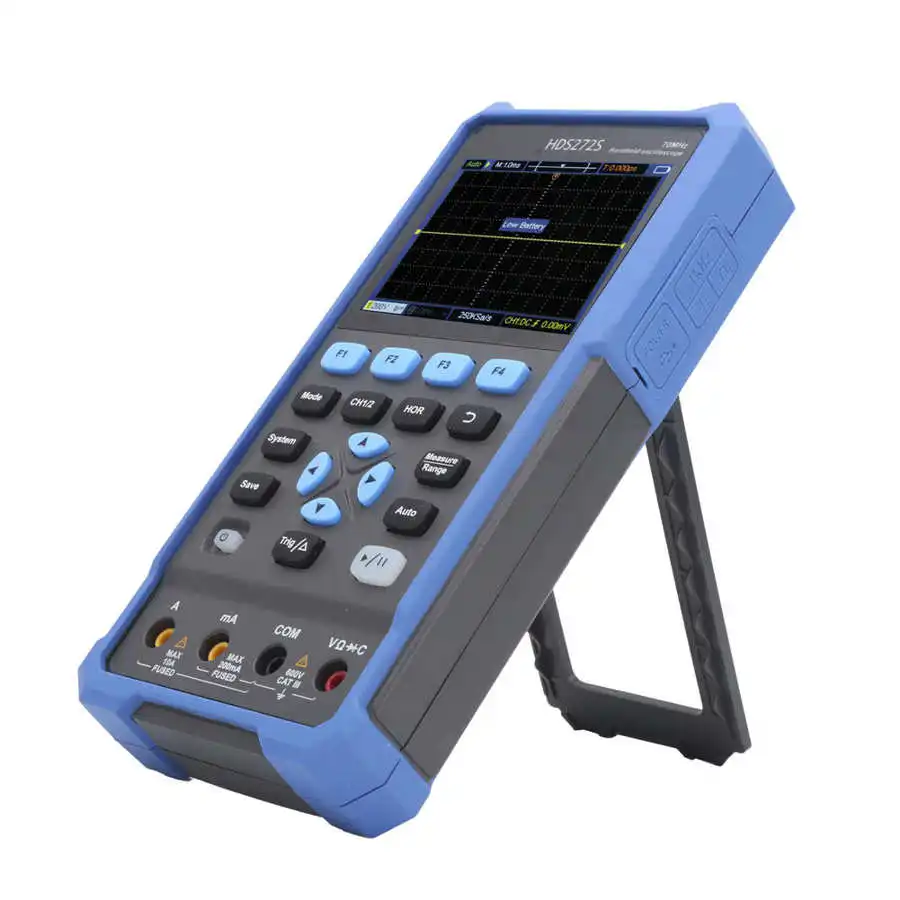

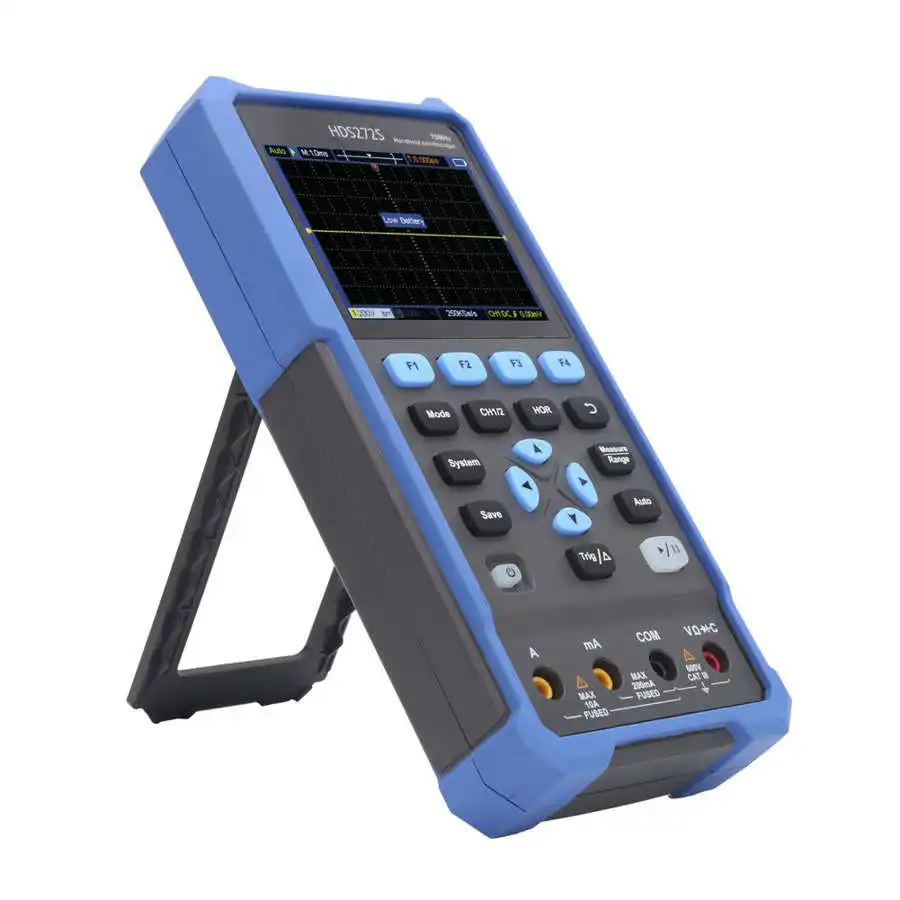

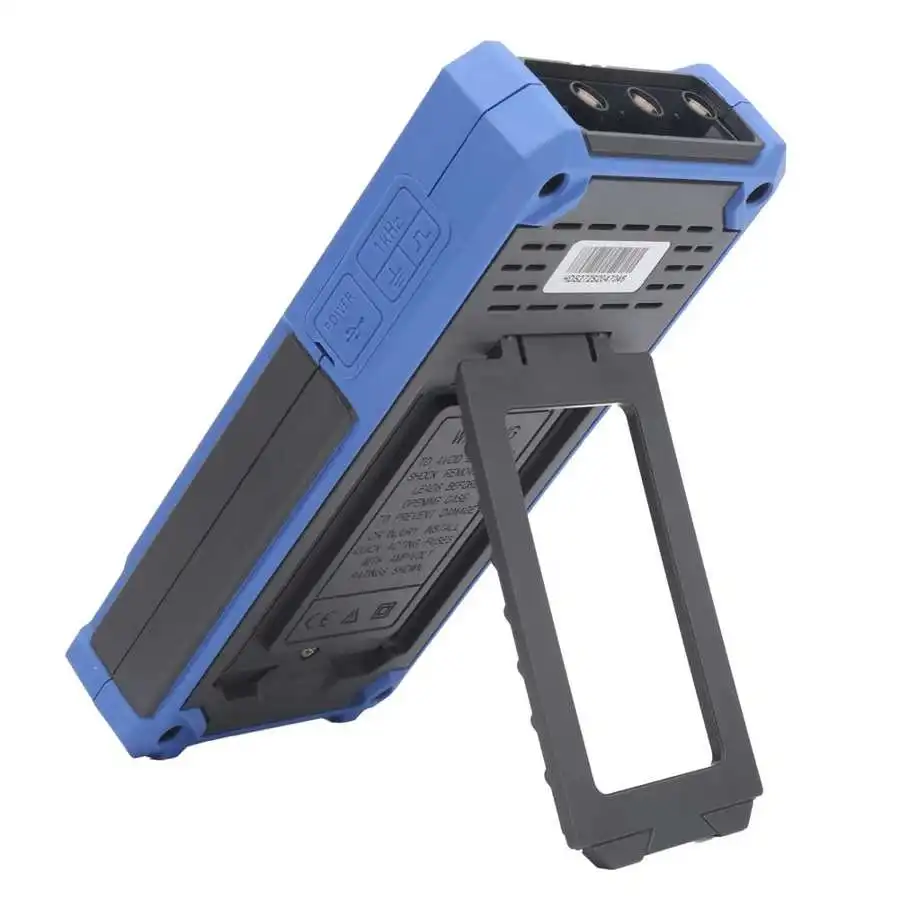

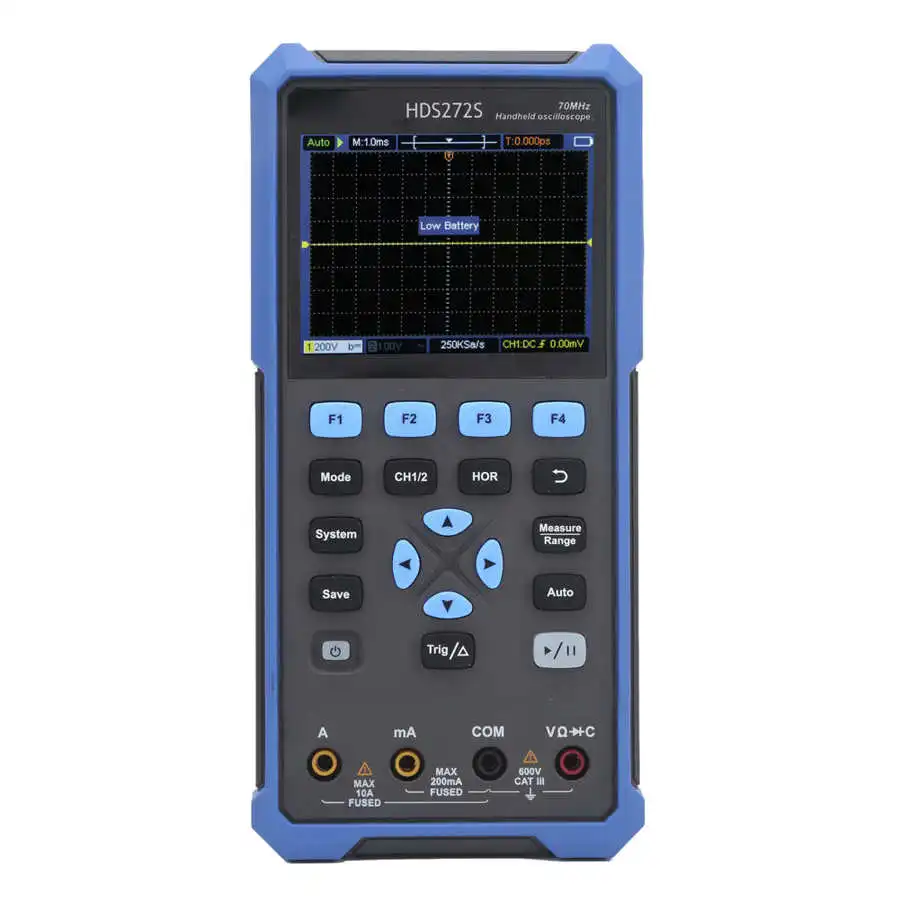

HDS272S Ручной осциллограф генератор сигналов мультиметр генератор сигналов портативный цифровой осциллограф многофункциональный в одном 70 МГц

Характеристика:

Спецификация:

Тип товара: Ручной осциллограф
Материал: АБС-пластик
Цвет: как показано на картинке

Параметры производительности осциллографа:

Модель

HDS272S

Полоса пропускания

70 МГц

Канал

Двухканальный + одноканальный источник сигнала

Частота выборки в реальном времени

250MSa/s (одноканальный),125MSa/s (двухканальный)

Режим выборки

Нормальная, пиковая выборка

Глубина хранения

8K

Дисплей

3.5in LCD

Скорость освежения формы волны

10000 wfrms/s

Входное соединение

DC,AC, Заземление

Входное сопротивление

1MΩ ± 2%, параллельно 16pF ± 10pF

Коэффициент затухания зонда

1X,10X,100X,1000X

Максимальное входное напряжение

400 В (DC + AC пиковое значение, входное сопротивление 1MΩ) (10:1 затухание зонда)

Ограничение полосы пропускания

20 МГц

Диапазон временных рамок

5ns/div ~ 500s/div, пошаговая система 1 ~ 2 ~ 5

Вертикальная чувствительность

10 мВ/див ~ 10 В/Див

Вертикальное разрешение

8 бит

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

Время подъема (типично для BNC)

≤ 5 нс

Тип триггера

Триггер кромки

Метод запуска

Автоматический, нормальный, одиночный

Уровень триггера

± 4 деления от центра дисплея

Автоматическое измерение

Частота, период, амплитуда, максимум, минимум, среднее, от пика до пика

Измерение курсора

Разница в напряжении между курсорами (△в), разница во времени между курсорами (△T)

Интерфейс связи

USB TYPE-C

Источник питания

Полимерный аккумулятор 18650x2 4400 мАч (встроенный аккумулятор)

Параметры производительности мультиметра:

Цифровой дисплей

4 & frac12; (максимальный дисплей 20000)

Измерение

Напряжение, ток, сопротивление, емкость, диод, ВКЛ-ВЫКЛ

Входное сопротивление

10 МОм

Диод

0-2 в

Название функции

Диапазон

Точность

Напряжение постоянного тока

200.00мв

±(0.5% + 5 копаний)

2,0000 в/20,000 в/200,00 в

±(0.3% + 3 копания)

1000,0 в

±(0.5% + 2 копания)

Напряжение переменного тока

200.00 мВ/2,0000 в/20,000 в/200,00 в

±(0.8% + 5dig)

750,00 в

±(1% + 5dig)

Постоянный ток

20. 000ма/200.00ма

±(1% + 5dig)

10.000A

±(2.5% + 2dig)

Ток переменного тока

20. 000ма/200.00ма

±(1% + 5dig)

10.000A

±(2.8% + 5dig)

Сопротивление (Ω)

200.00Ω/2.0000k Ω/20.000k Ω/200.00k Ω/2.0000MΩ

±(0.8% + 3 копания)

20.000MΩ

±(1% + 3dig)

100.00MΩ

±(3% + 3dig)

Емкость (F)

20.000nF/200.00nF/2.0000 мкФ/20.000 мкФ/200.00 мкФ/2.0000mF

±(3.0% + 10dig)

Частотная характеристика (Гц)

(40 - 1000) Гц

Параметры производительности источника сигнала:

Частота выходного сигнала

Синус

0,1 Гц ~ 25 МГц

Квадратный

0,1 Гц ~ 5 МГц

Пилозуб

0,1 Гц ~ 1 МГц

Произвольный

0,1 Гц ~ 5 МГц

Частота дискретизации

125 мс/с

Канал

1.

Амплитуда выхода

20mVpp-5Vpp (высокая устойчивость), 10mVpp-2.5Vpp (50Ω)

Длина

8K

Вертикальное разрешение

14 бит

Выходное сопротивление

50 Ом

Как использовать
1: Получите продукт, нажмите и удерживайте кнопку питания в течение 2 секунд, чтобы включить его.
2: Подключите зонд к осциллографу.
3: сначала Отрегулируйте некоторые параметры осциллографа (точно Отрегулируйте в соответствии с измерительным объектом).
4: измерение.

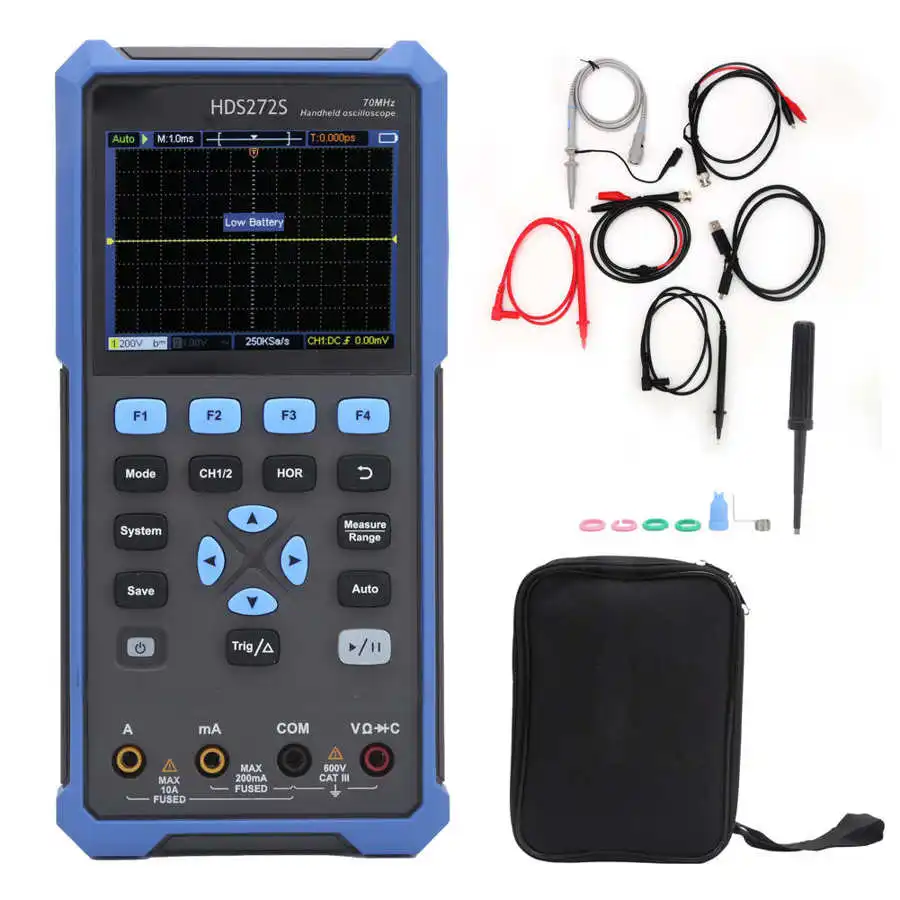

Посылка:

1 х Ручной осциллограф

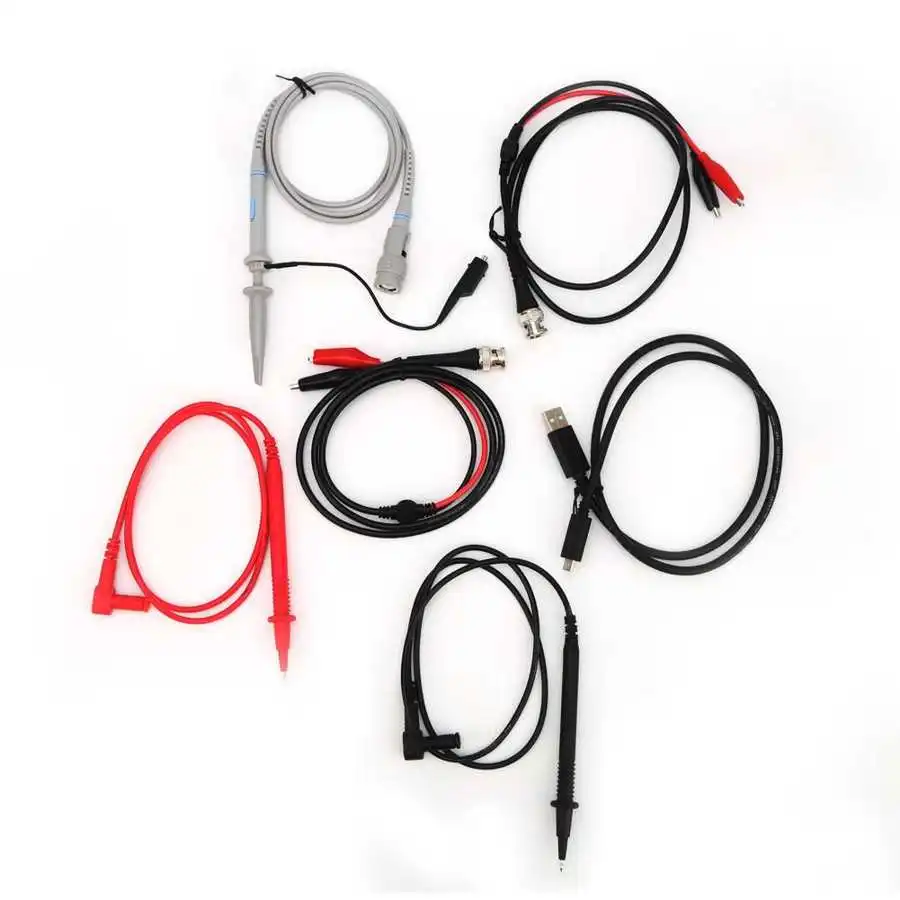

2 x BNC-крокодил

1 кабель USB TYPE-C

2 х тестовых провода

1 x ручка-зонд

1 х сумка

1 х ручка для калибровки

4 пластиковые кольца

1 х пластиковая крышка

1 x пустотелая железная игла

Руководство по эксплуатации-1 шт.
