2021 Новое поступление FiatECUScan адаптер OBD OBD2 разъем мульти ECU-Scan ABS Airbag obd2 сканер Диагностический кабель для Fiat ECU Scan

Некоторые примечания о компаньоне диагностического инструмента:

Мы предоставляем только аппаратное обеспечение (без программного обеспечения). Если вам нужно программное обеспечение: «FiatECUscan» или «Mulit-ECUscan», перейдите на официальный сайт, чтобы купить его.

Внешний вид продукта только для справки, с учетом фактического продукта

Разработанный для удовлетворения требований мультиэкюсканской диагностической системы, продукт идеально совместим с Multiecuscan/FiatECUScan.

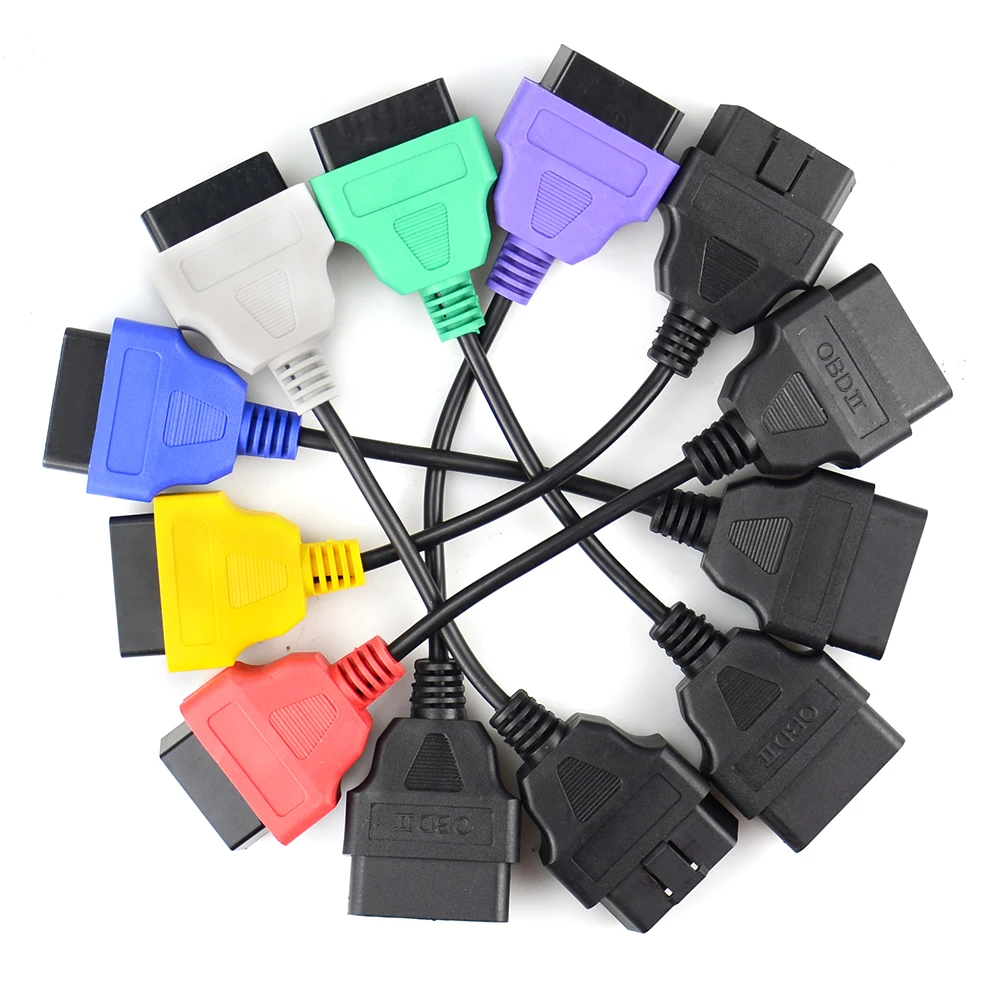

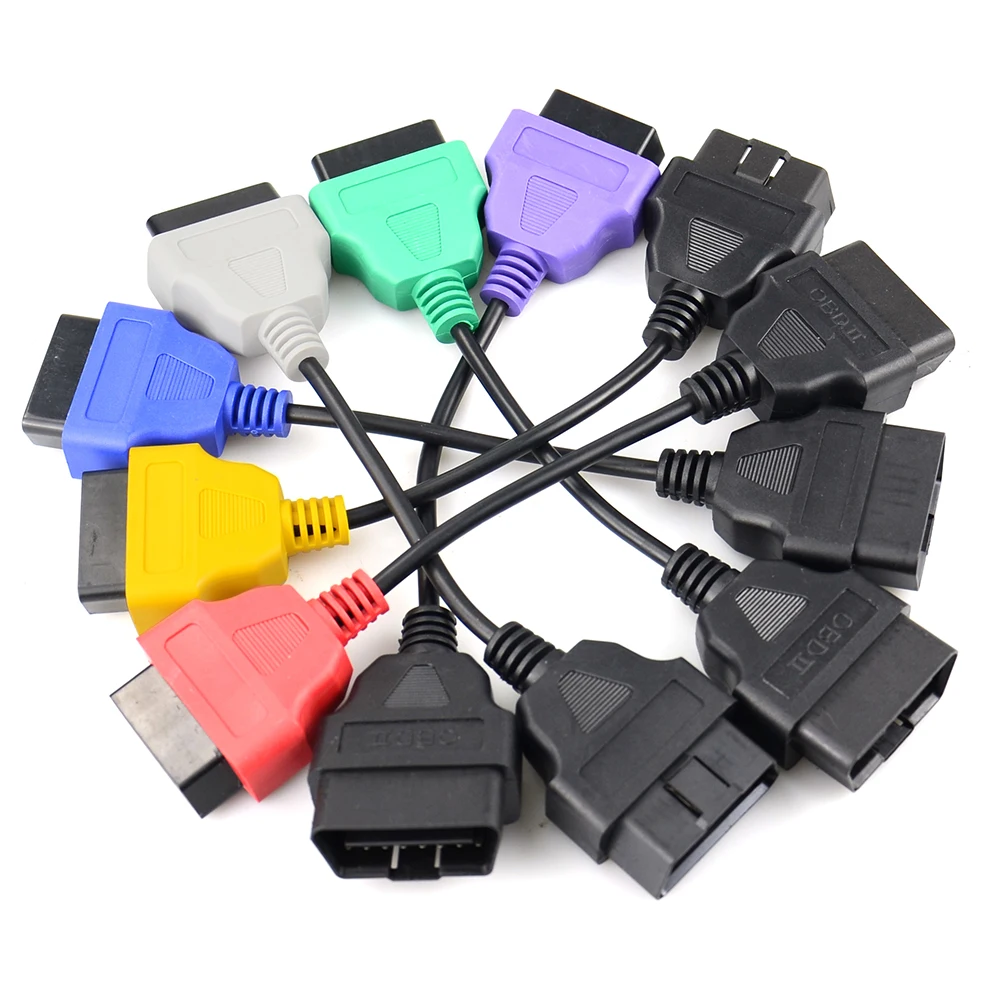

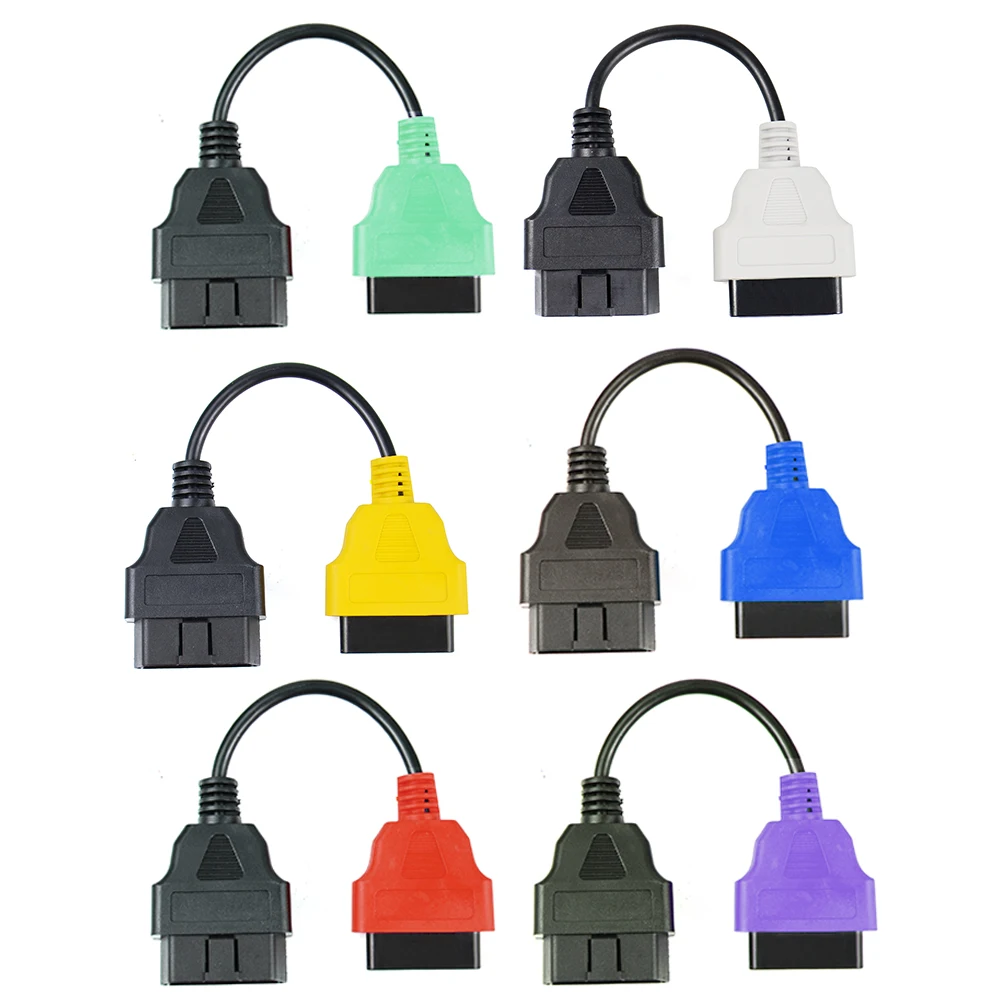

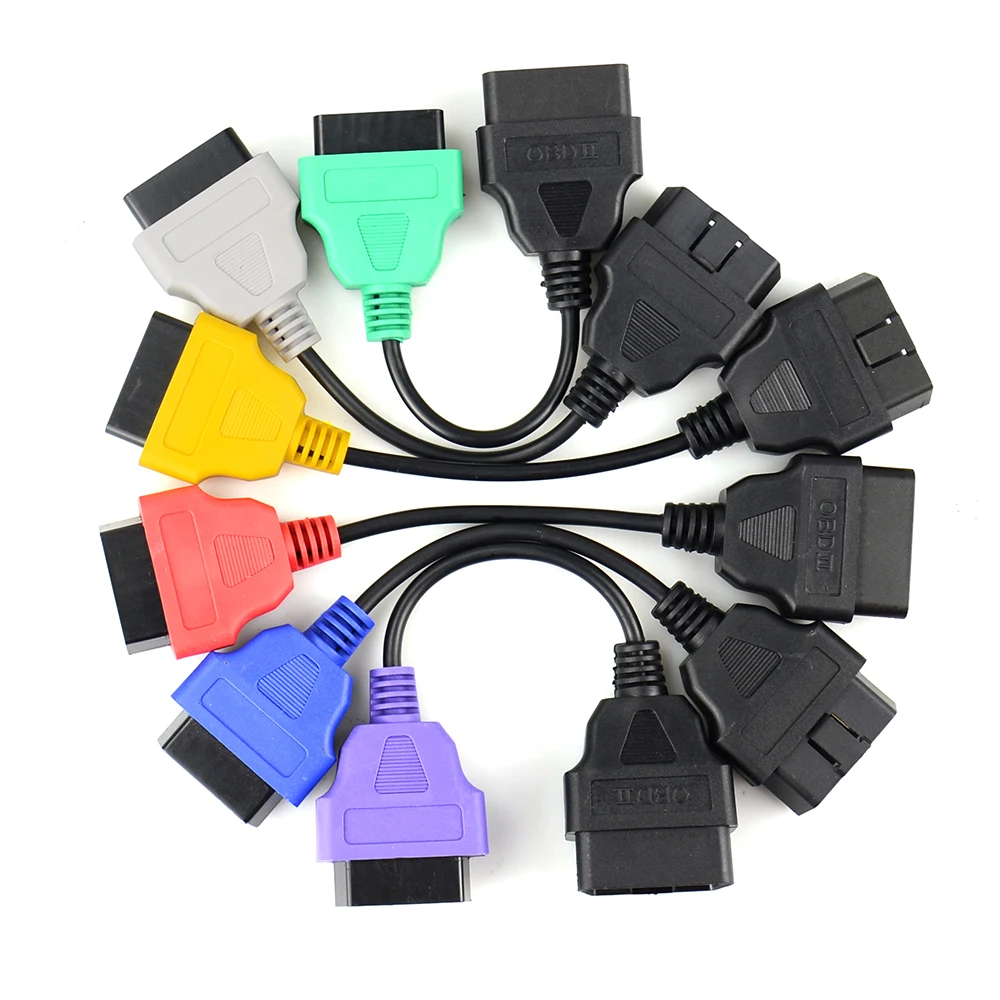

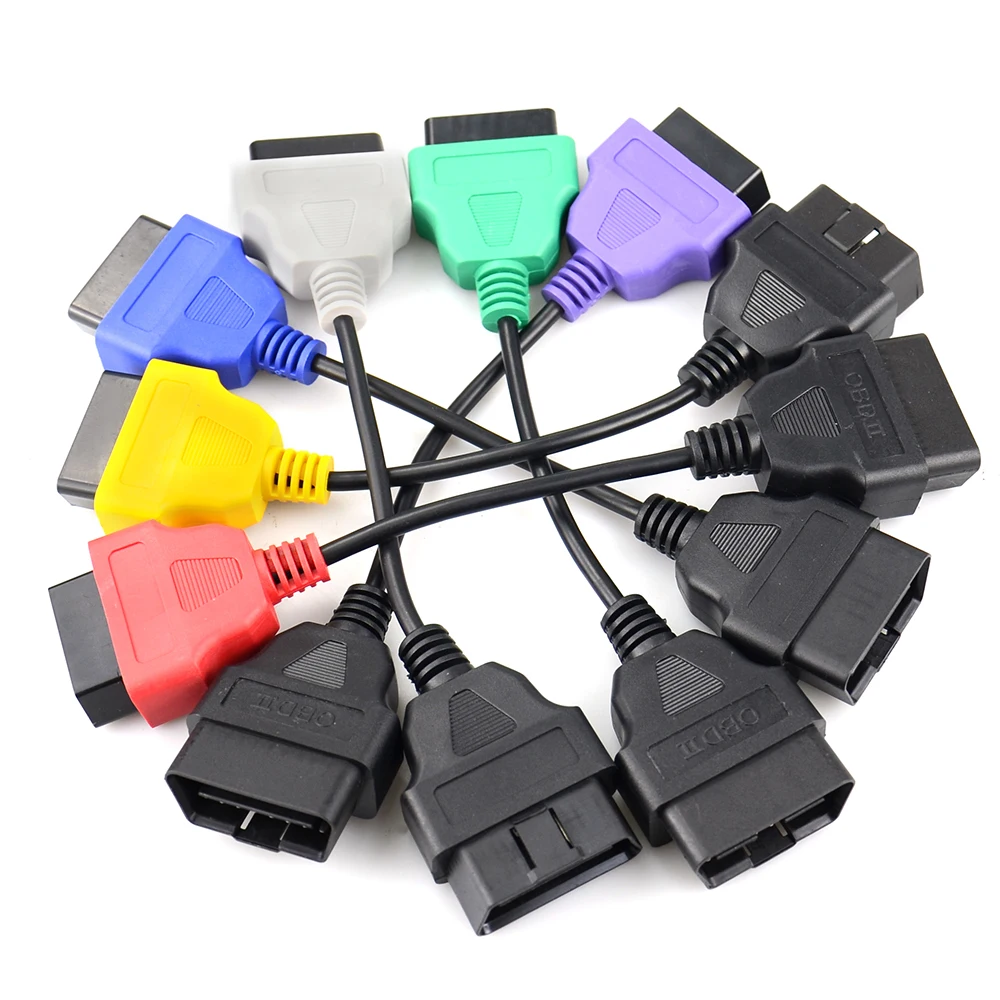

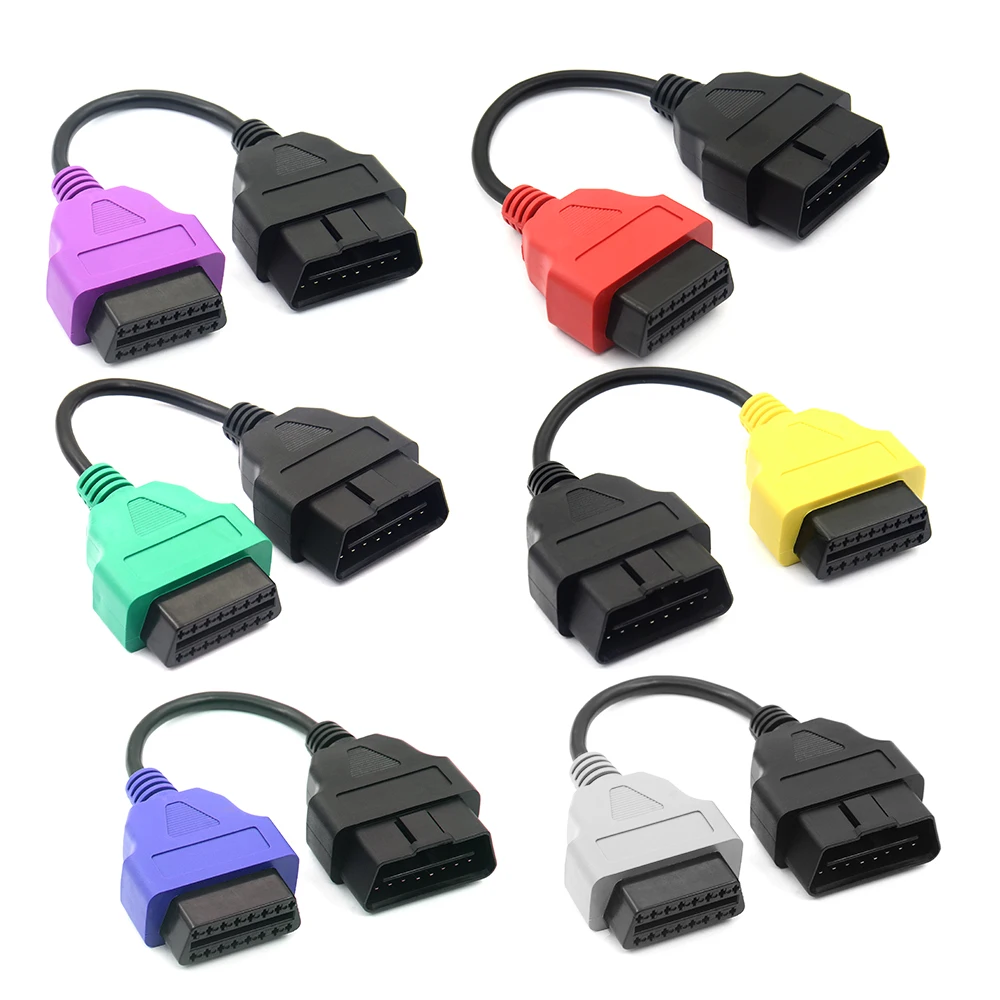

Спецификация:

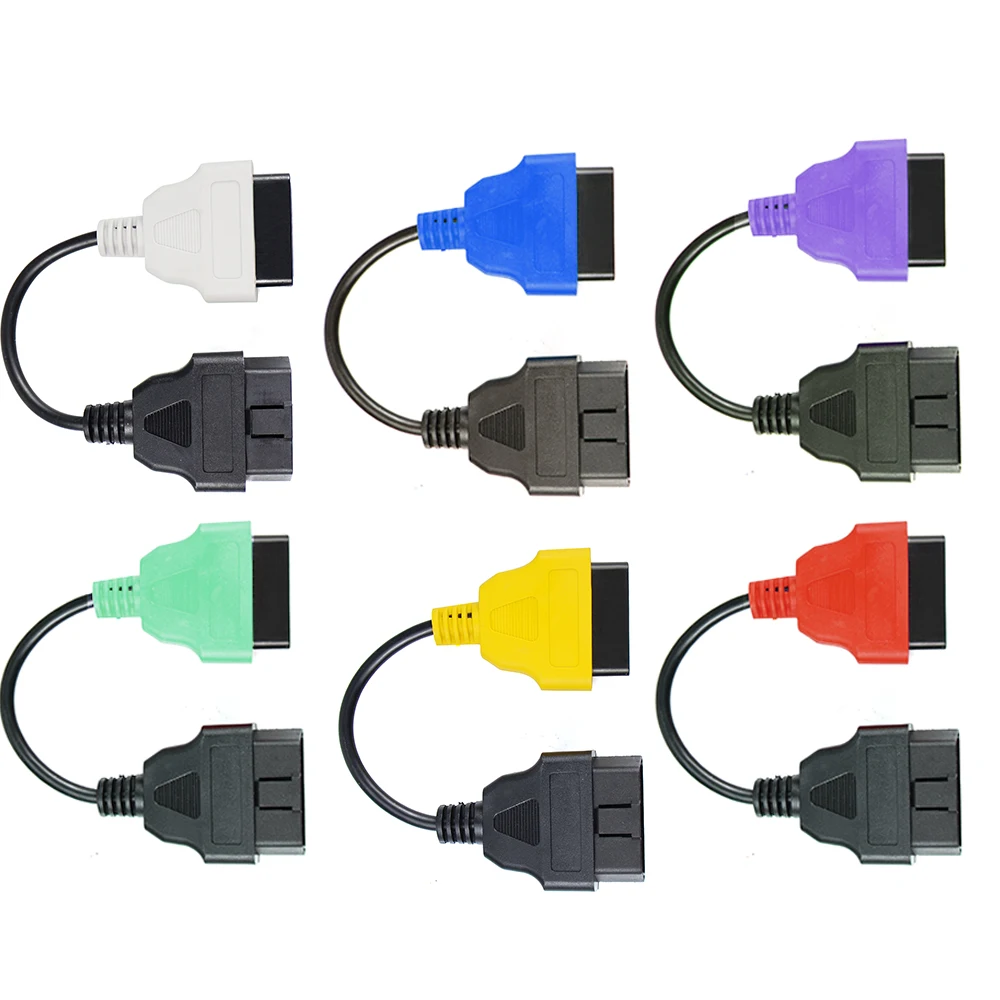

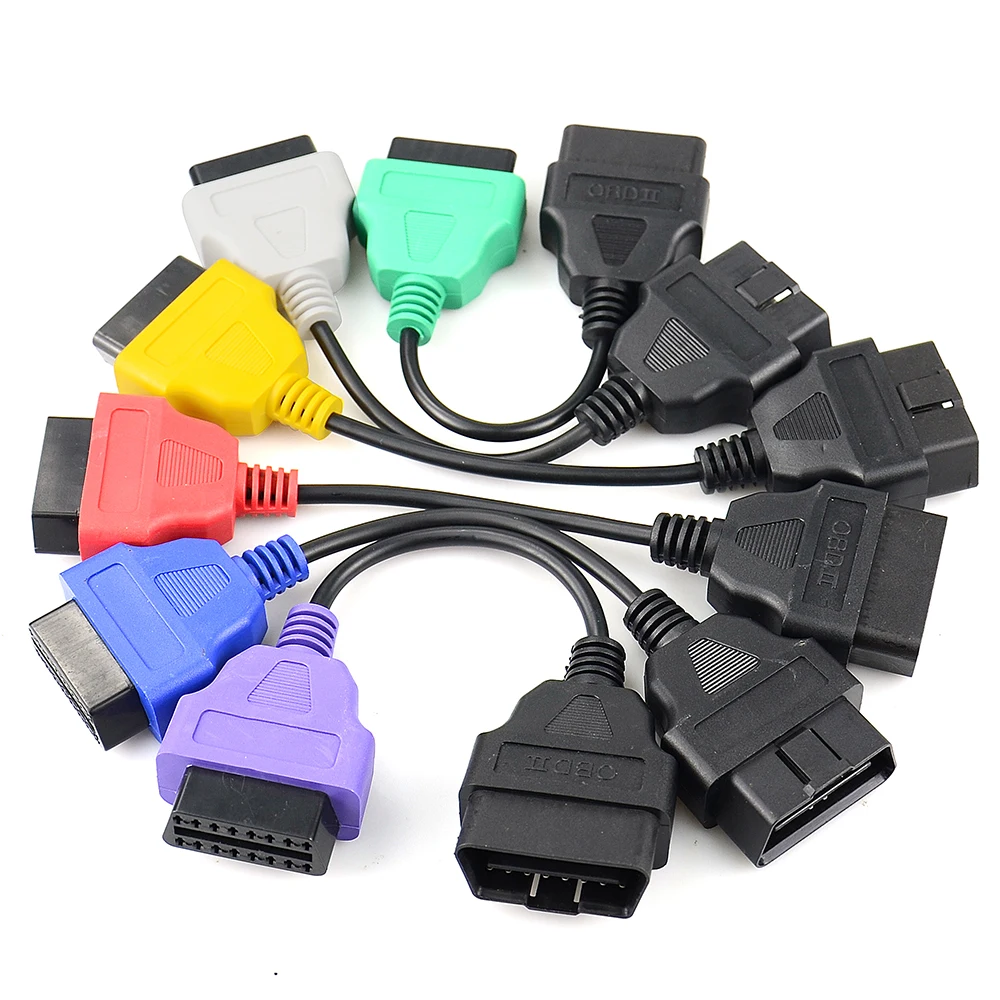

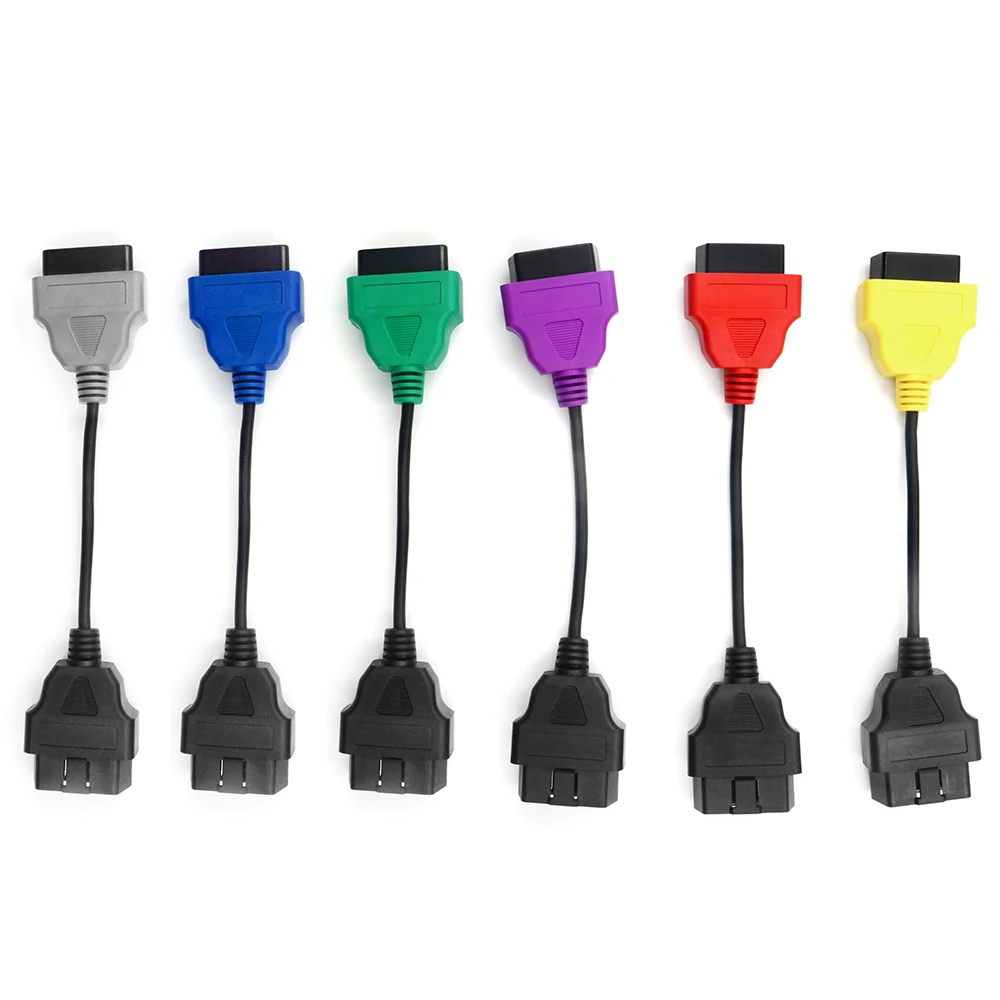

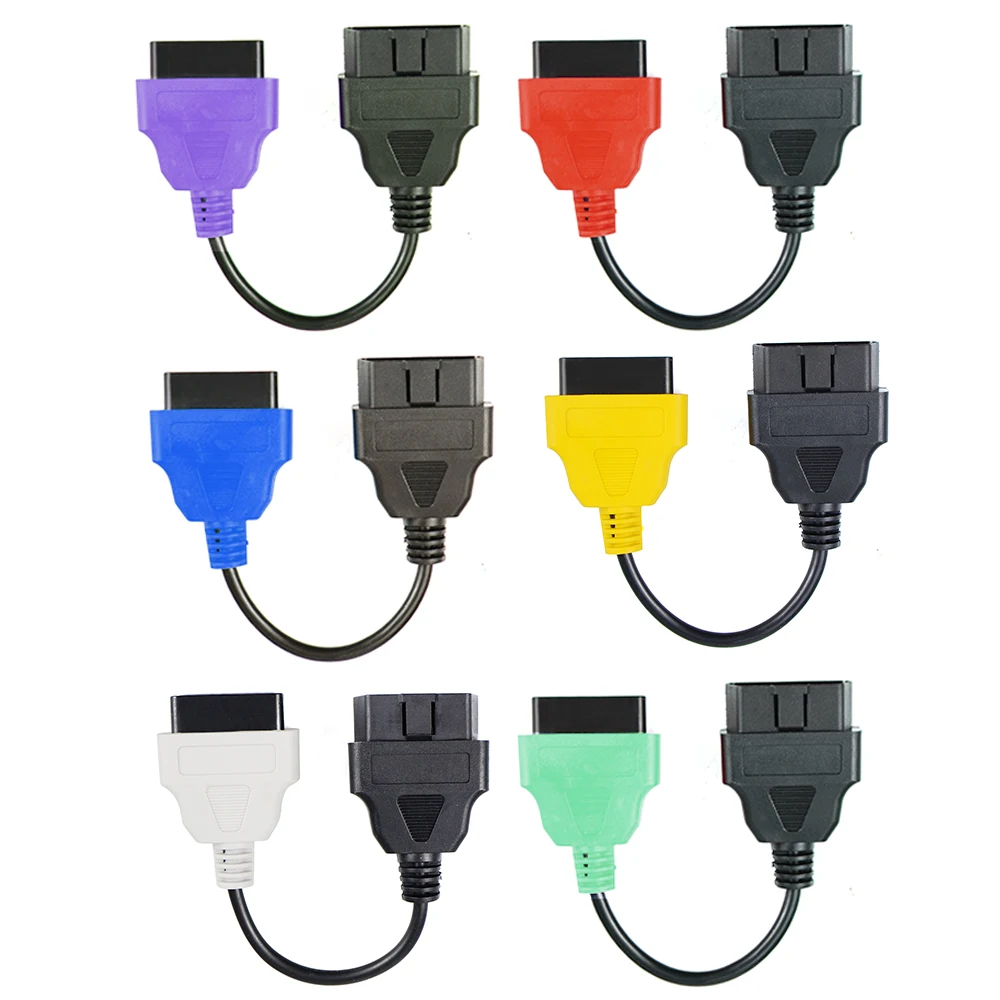

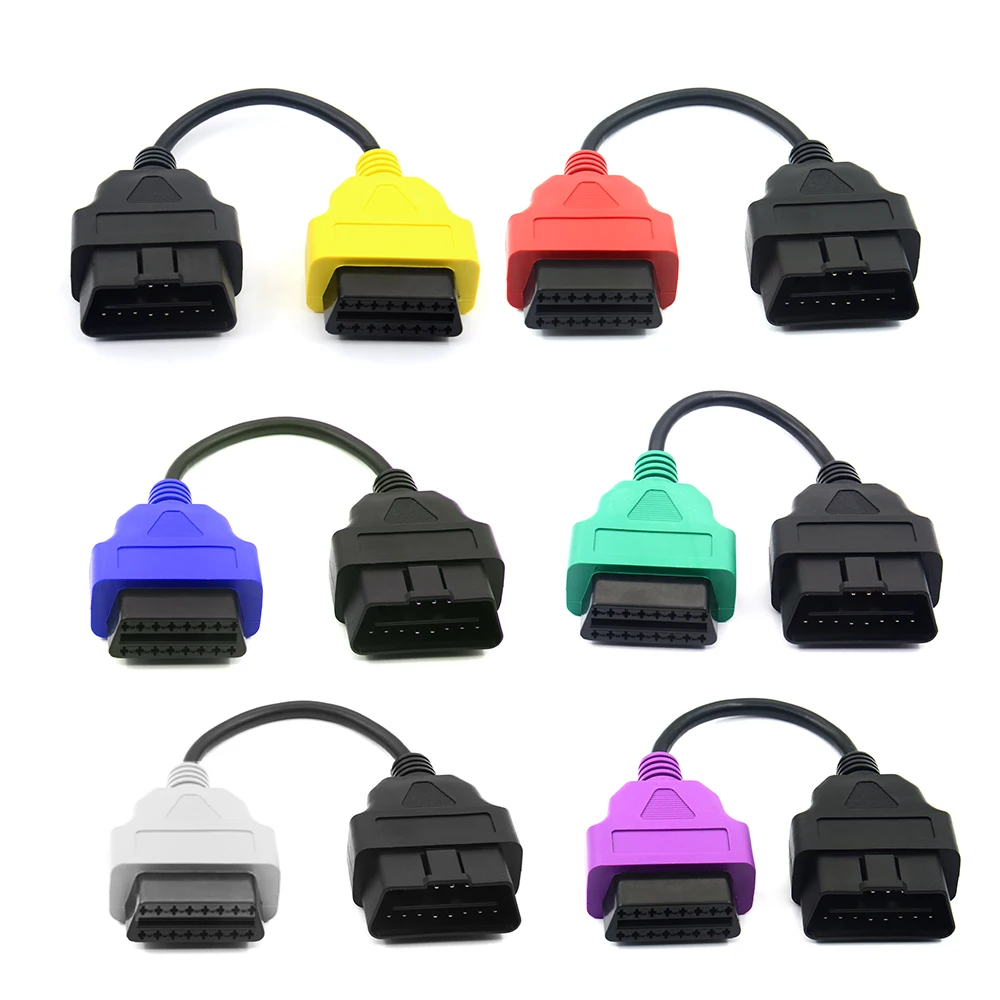

Зеленый адаптер свинца (мульти-ECUScan / FiatEcuScan адаптер 1) = двигатель, ABS, усилитель руля

Красный адаптер свинца (мульти-ECUScan / FiatEcuScan адаптер 2) = подушка безопасности

Желтый адаптер свинца (мульти-ECUScan / FiatEcuScan адаптер 3) = CAN

Фиолетовый адаптер свинца (мульти-ECUScan / FiatEcuScan адаптер 4) = Электрический капюшон

Синий адаптер свинца (мульти-ECUScan / FiatEcuScan адаптер 5)= модуль управления

Серый адаптер свинца (мульти-ECUScan / FiatEcuScan адаптер 6)= базовый модуль управления

Конфигурации штифта:

Зеленый адаптер свинца = гнездовой штифт от 7 до мужских штифтов 1,7,9,12.

Красный адаптер свинца = гнездовой штырь 7 на штырь 3

Желтый адаптер свинца = гнездовой штырь 6 на мужской штырь 1/женский штырь 14 на мужской штырь 9/женский штырь 7 на мужской штырь 12

Фиолетовый адаптер свинца = Женский штырь от 7 до штырьков 7,8,11,13

Описание:

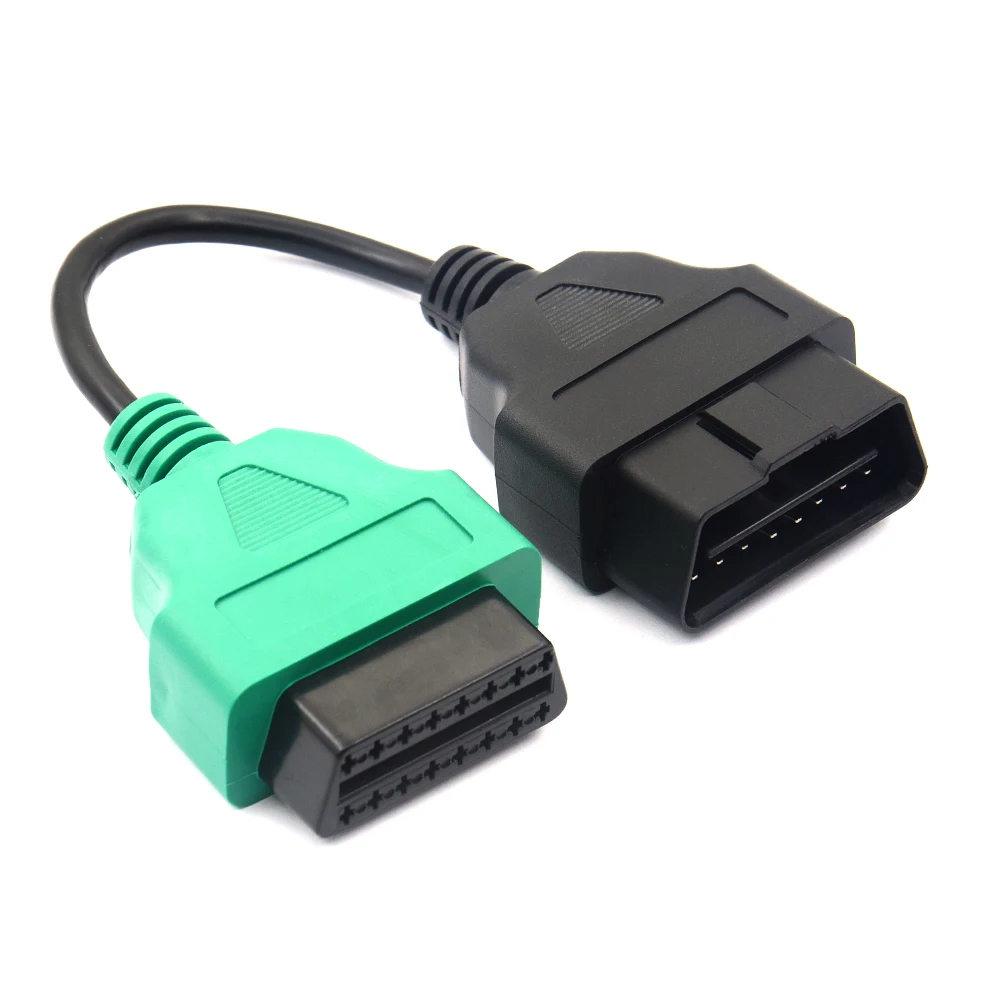

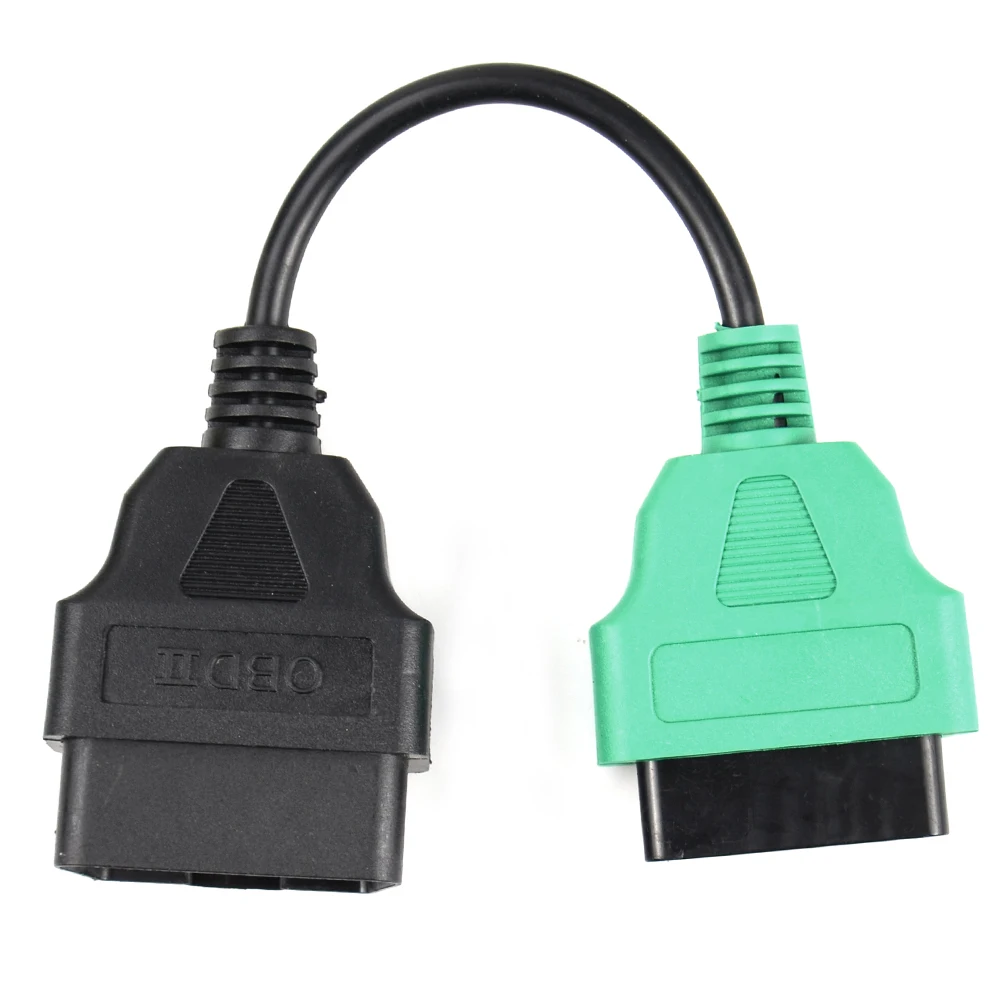

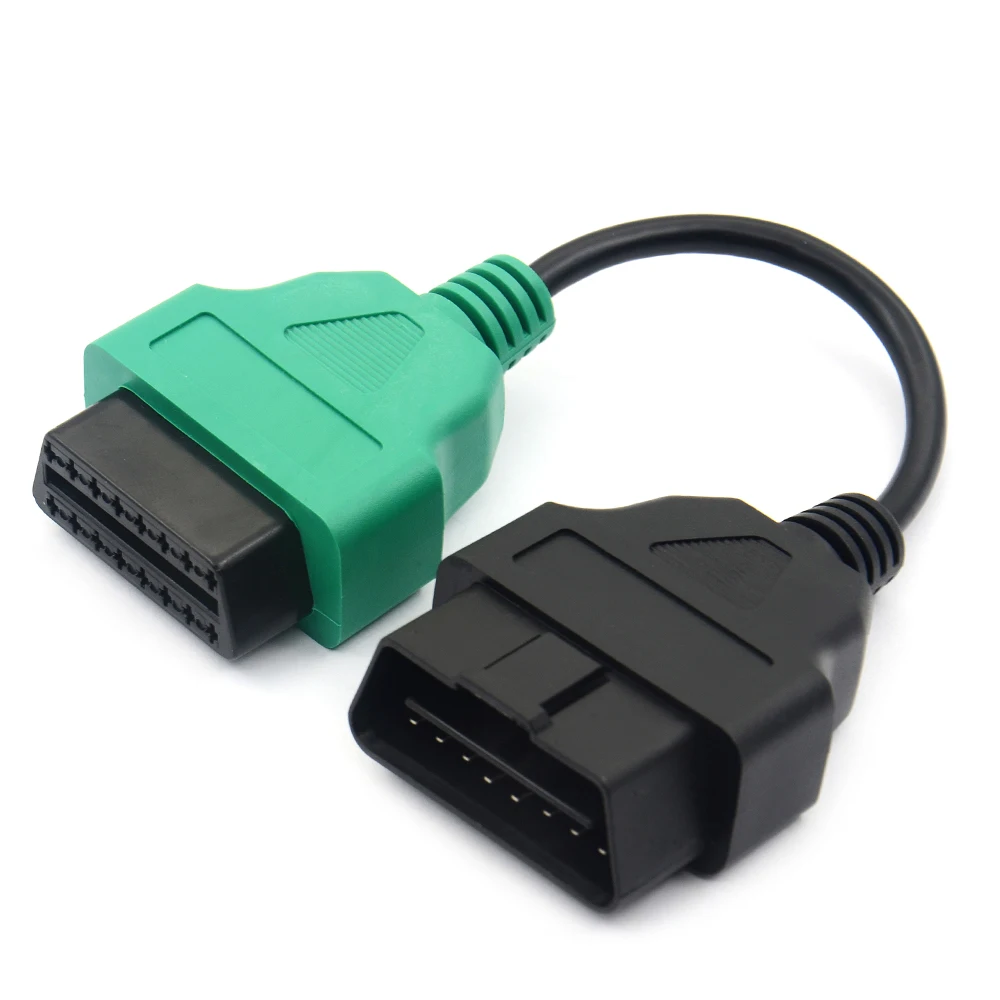

1. Зеленый АБС-пластик/блок питания Sreeing adapter lead ( "адаптер 1" на сайте multi-ecuscan)

-Предназначен для обеспечения доступа к ABS и системам рулевого управления на поддерживаемых транспортных средствах. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 7 на диагностическом инструменте подключен к контактам 1,7,9 и 12 на автомобиле.

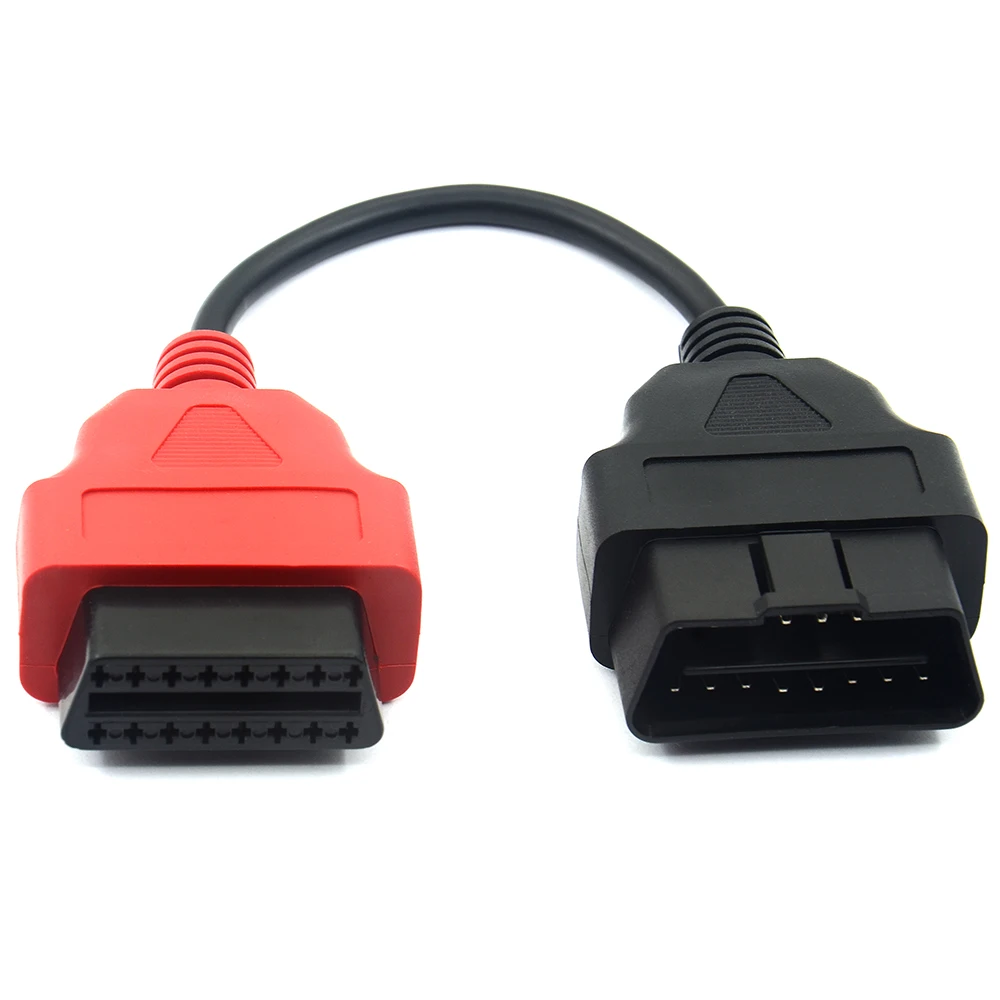

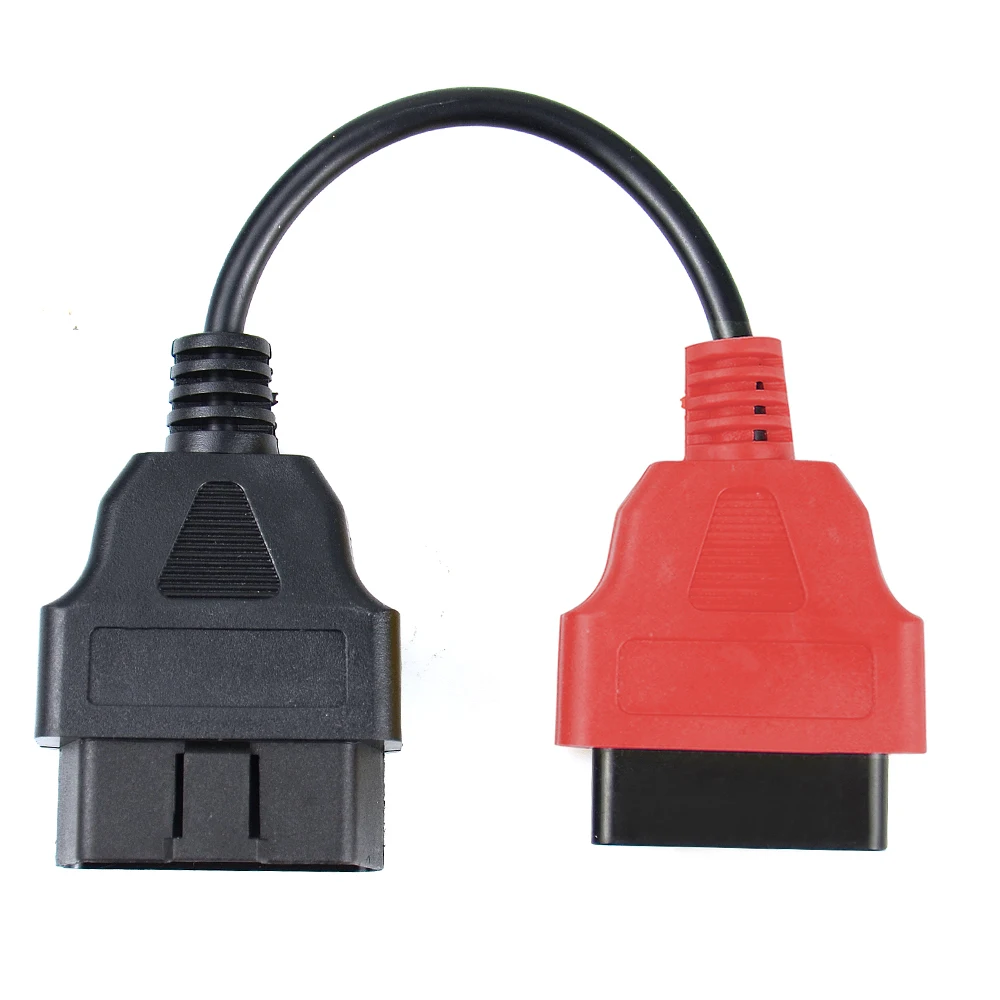

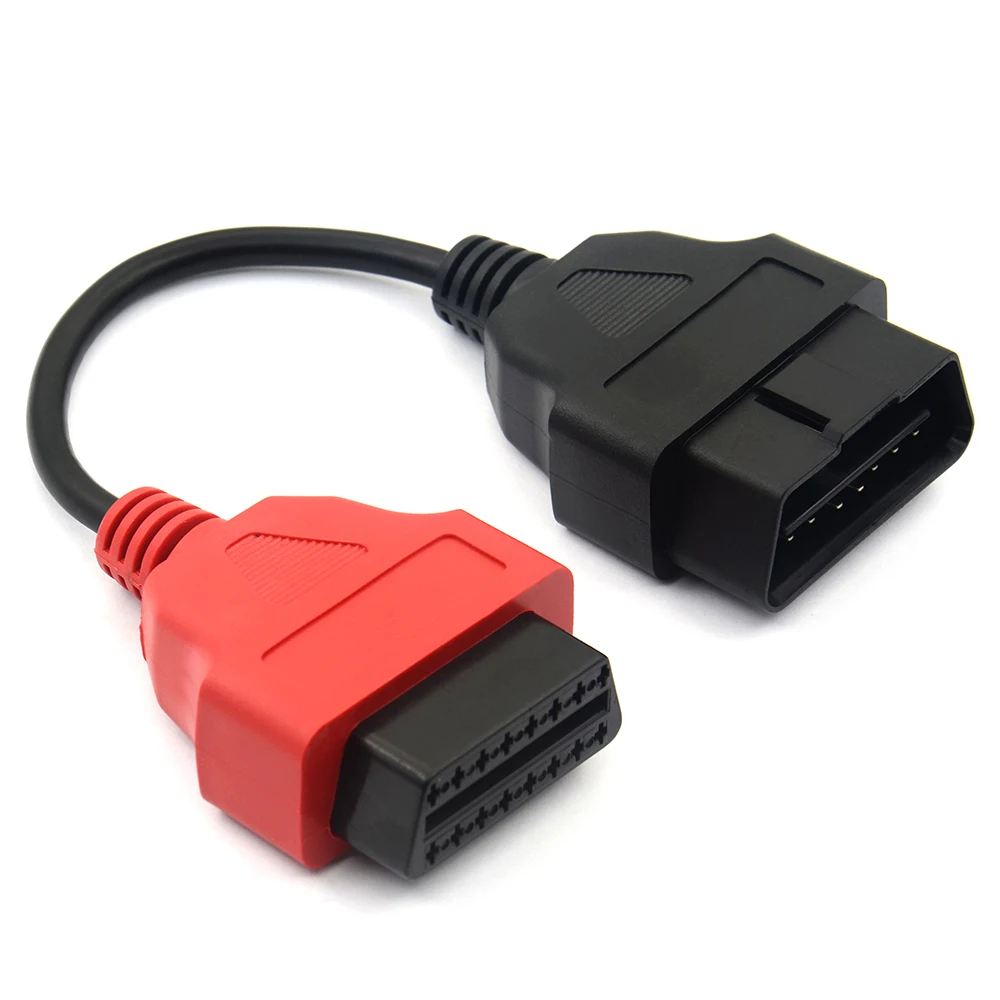

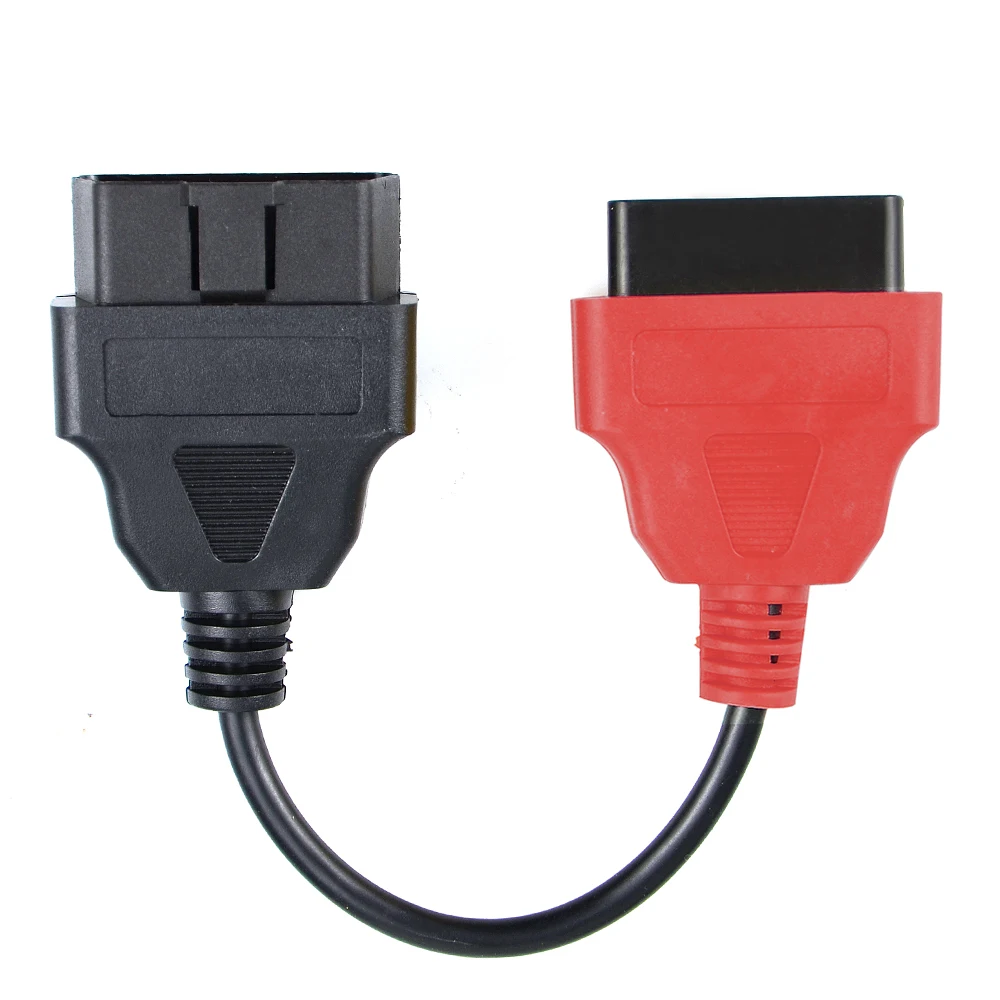

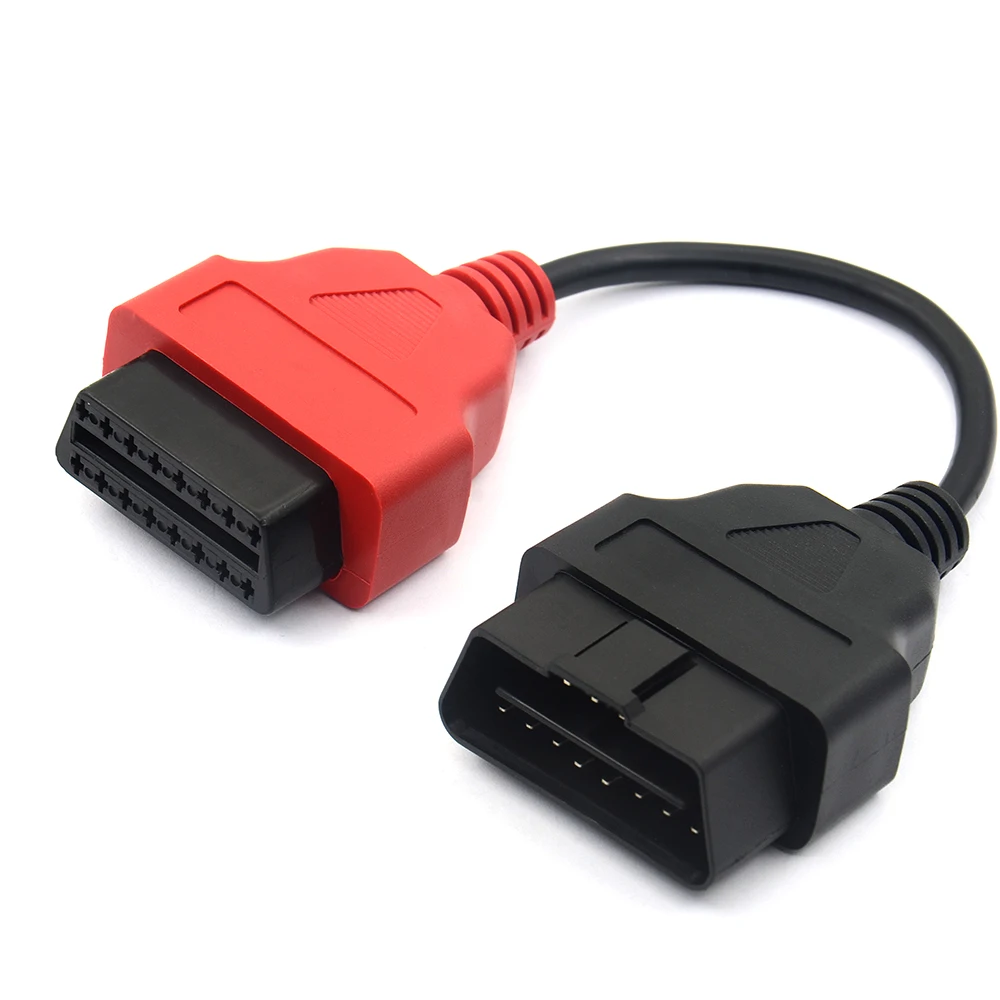

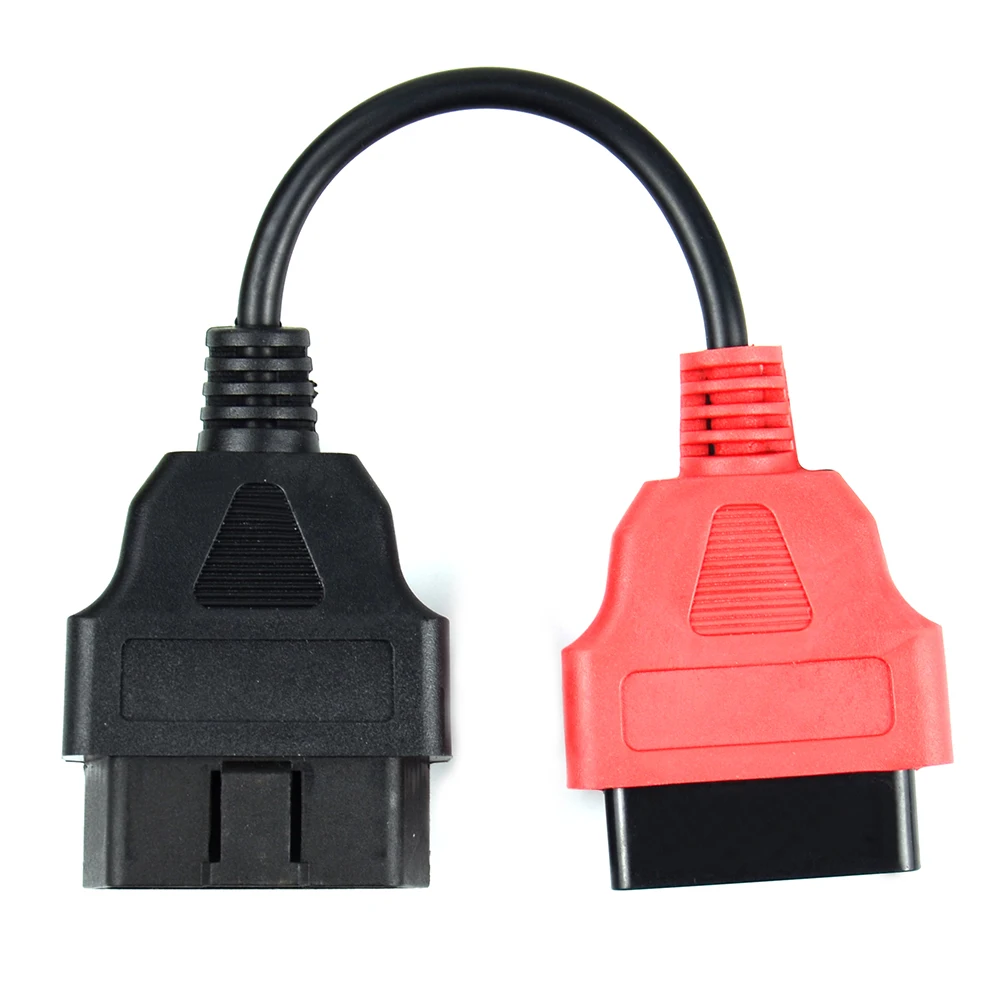

2. Красный свинец адаптера подушки безопасности ("адаптер 2" на сайте multi-ecuscan)

-Предназначен для обеспечения доступа к системе подушки безопасности на поддерживаемых транспортных средствах.

Этот адаптер имеет красный разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к pin 3 только pn автомобиль.

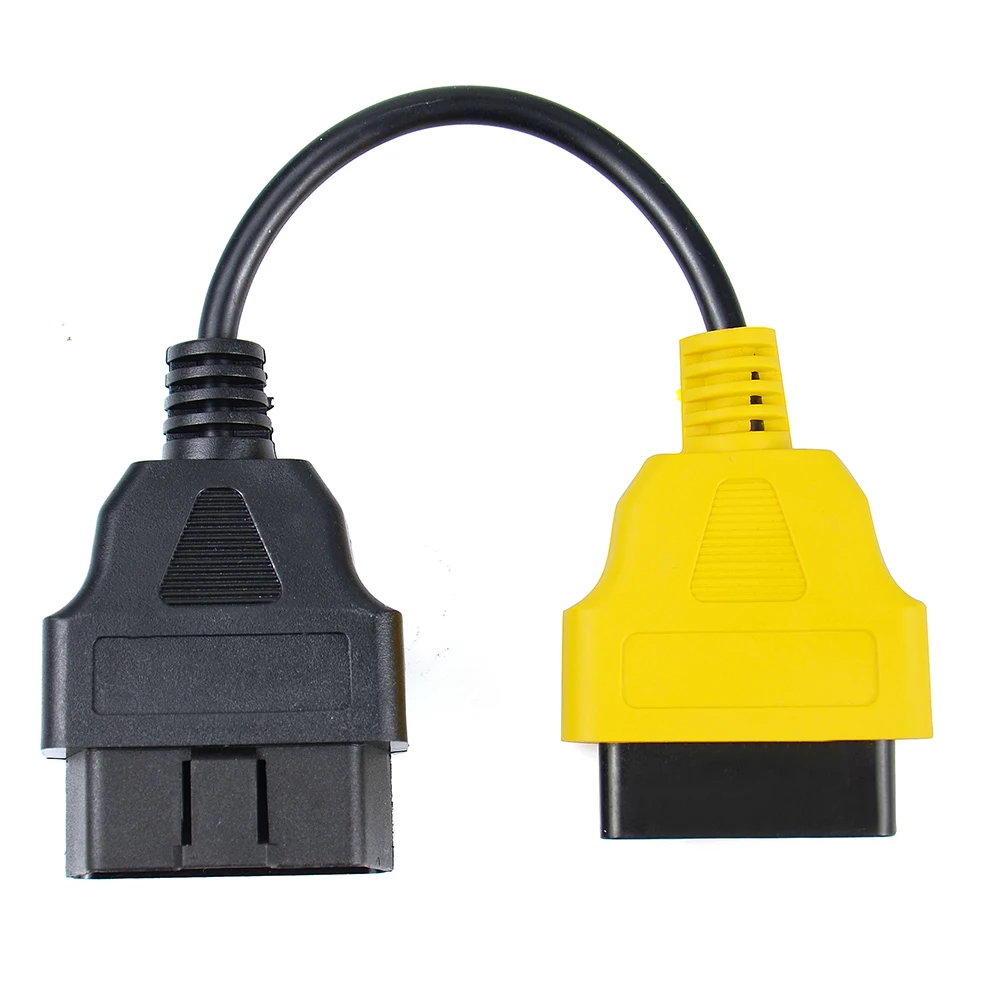

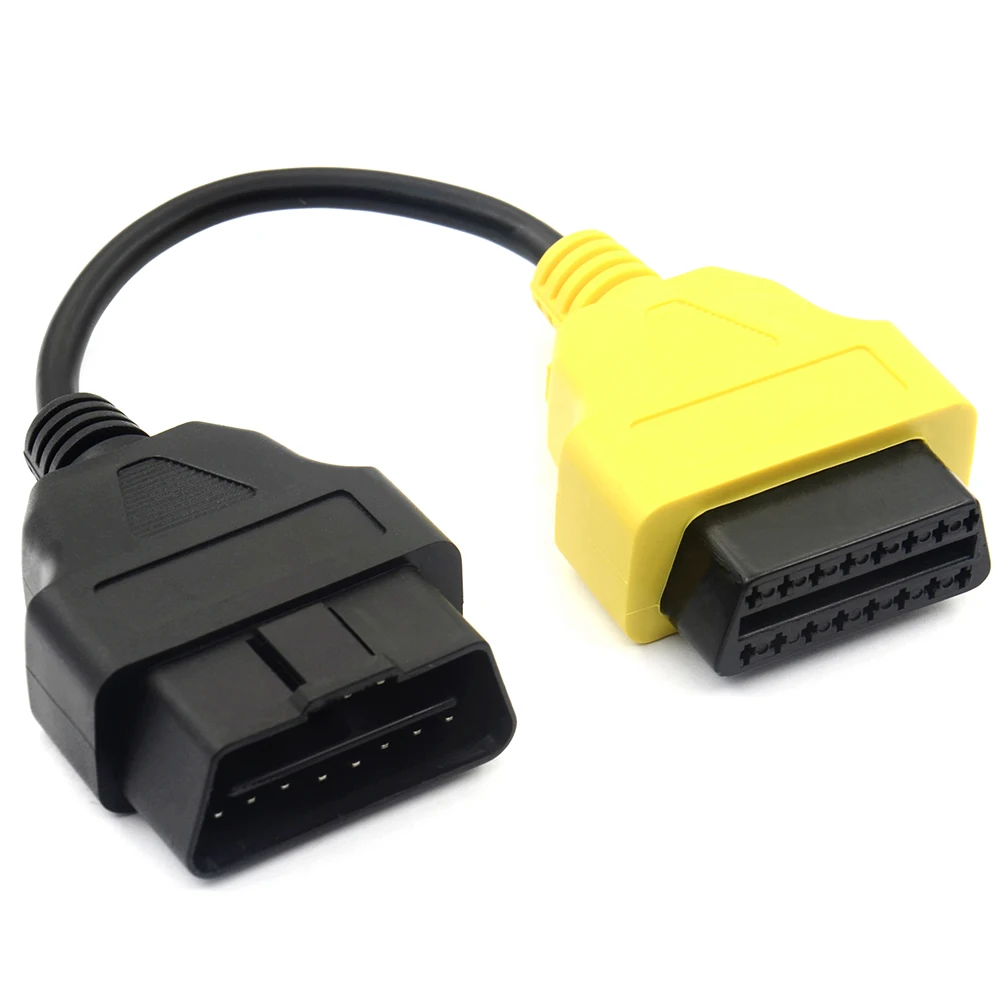

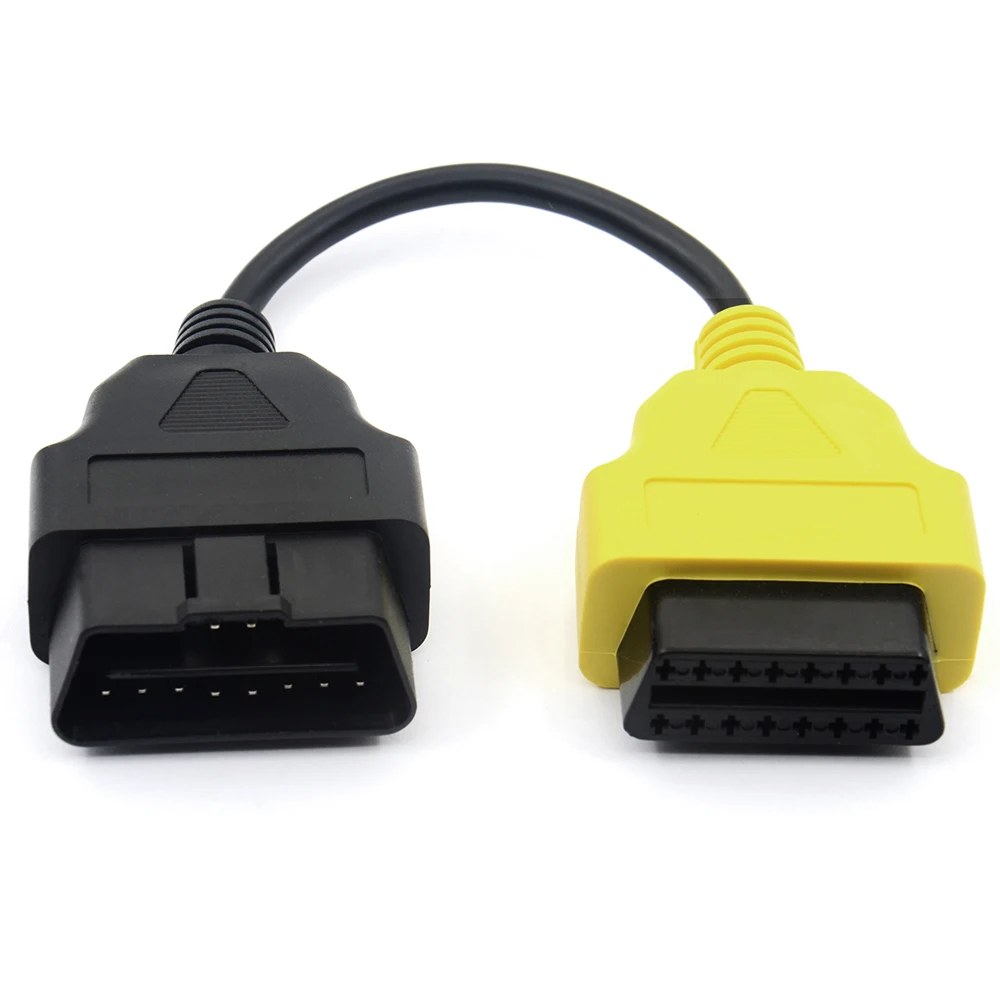

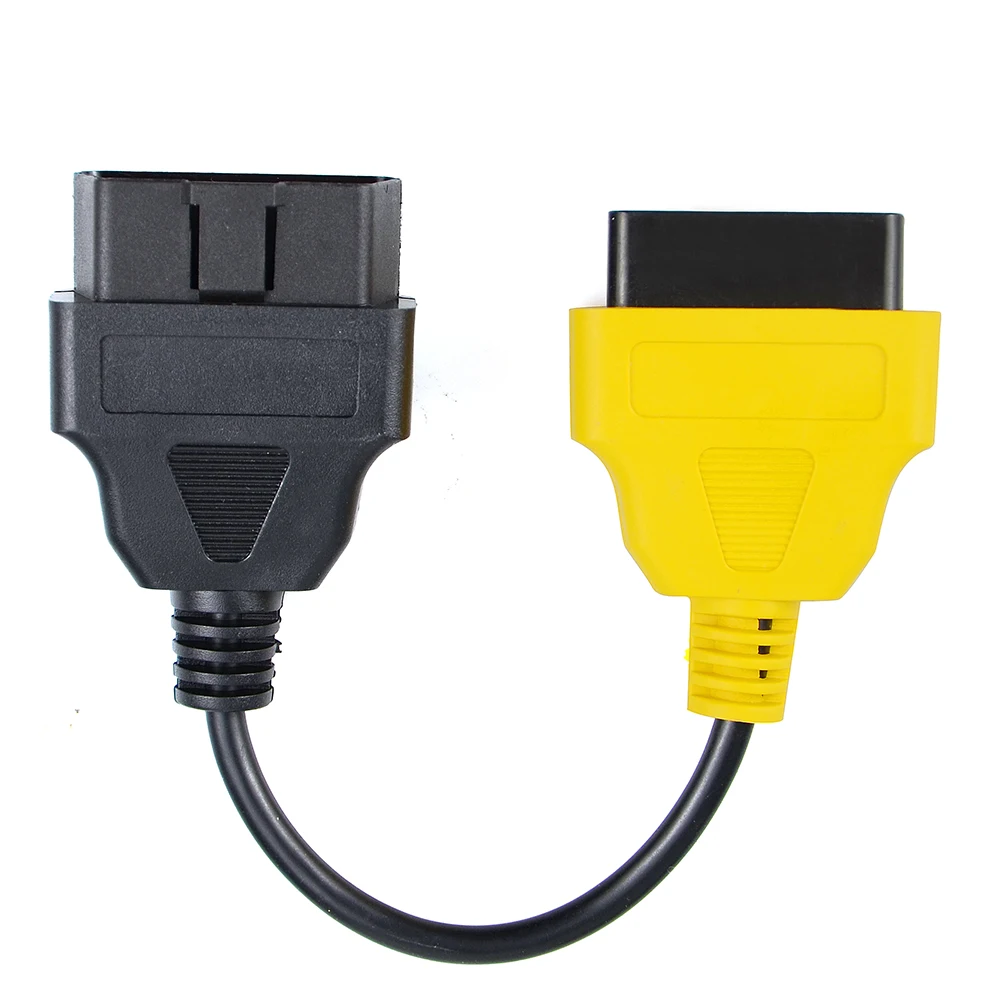

3. Желтый адаптер может привести ("адаптер 3" на сайте мульти-ECUScan)

-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых транспортных средствах.

Этот адаптер имеет желтый разъем на одном конце для легкой идентификации.

Используя этот адаптер, Pin 6 и 14 на диагностическом инструменте подключены к контактам 1 и 9

Соответственно на автомобиле, Pin 7 на диагностическом инструменте подключен к pin 12 на автомобиле.

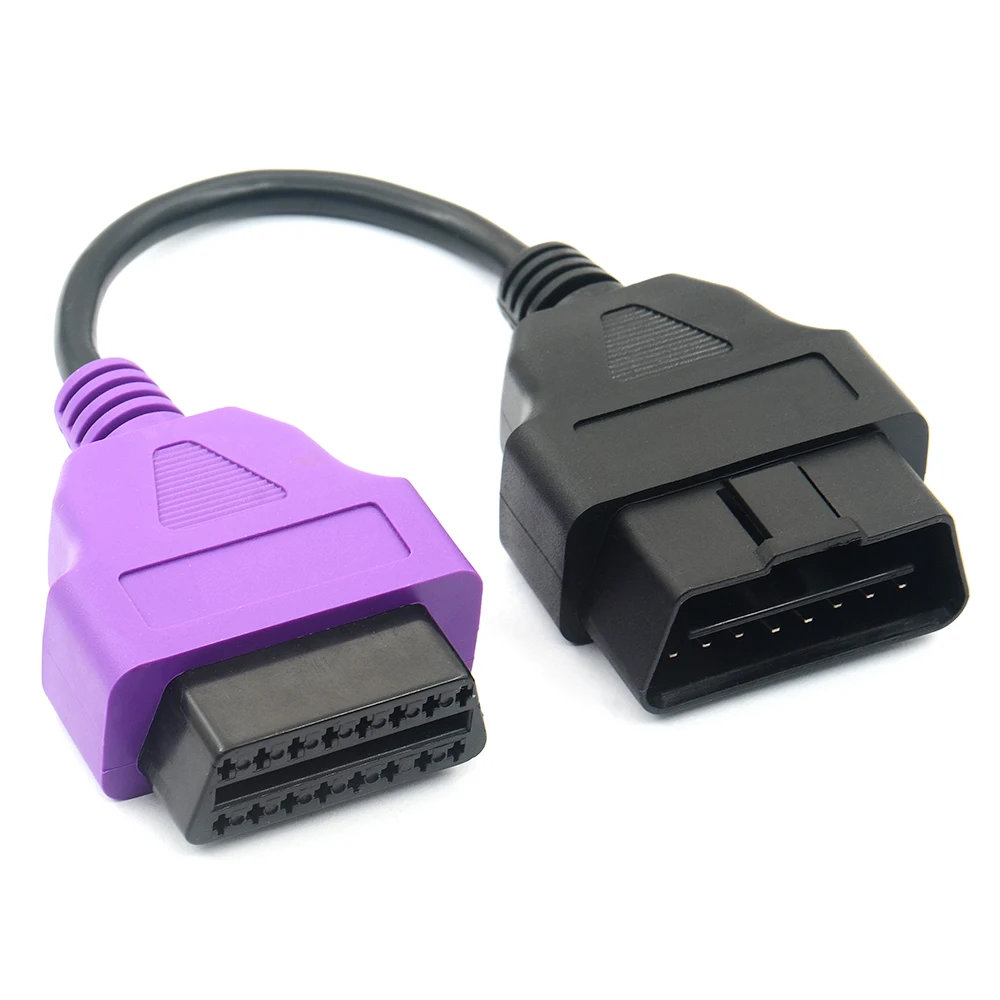

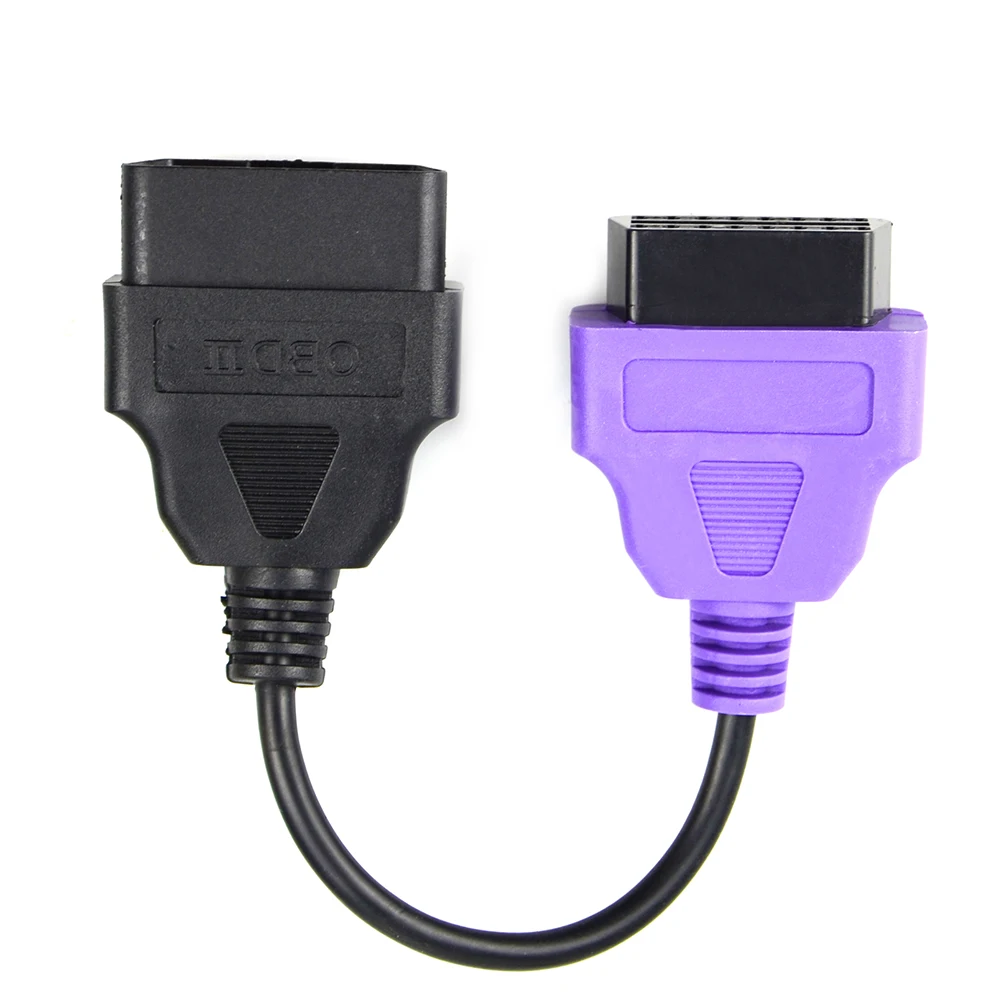

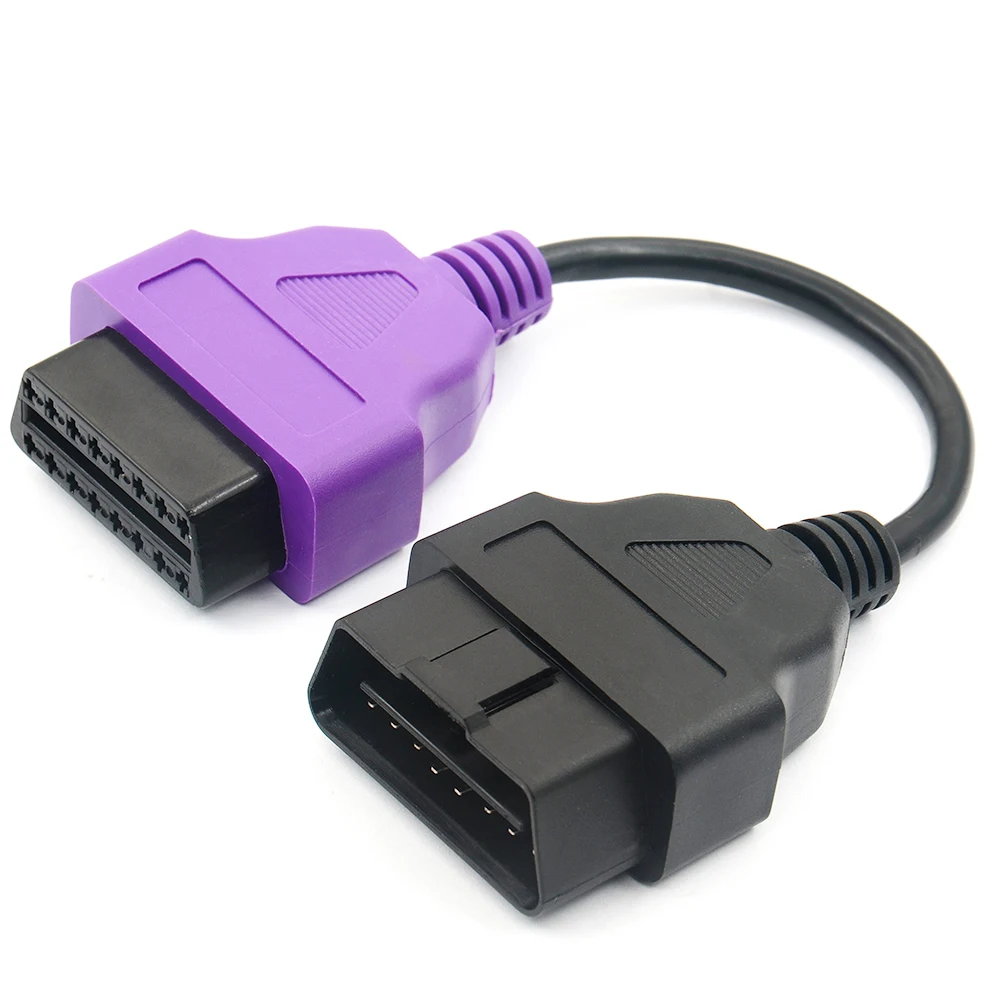

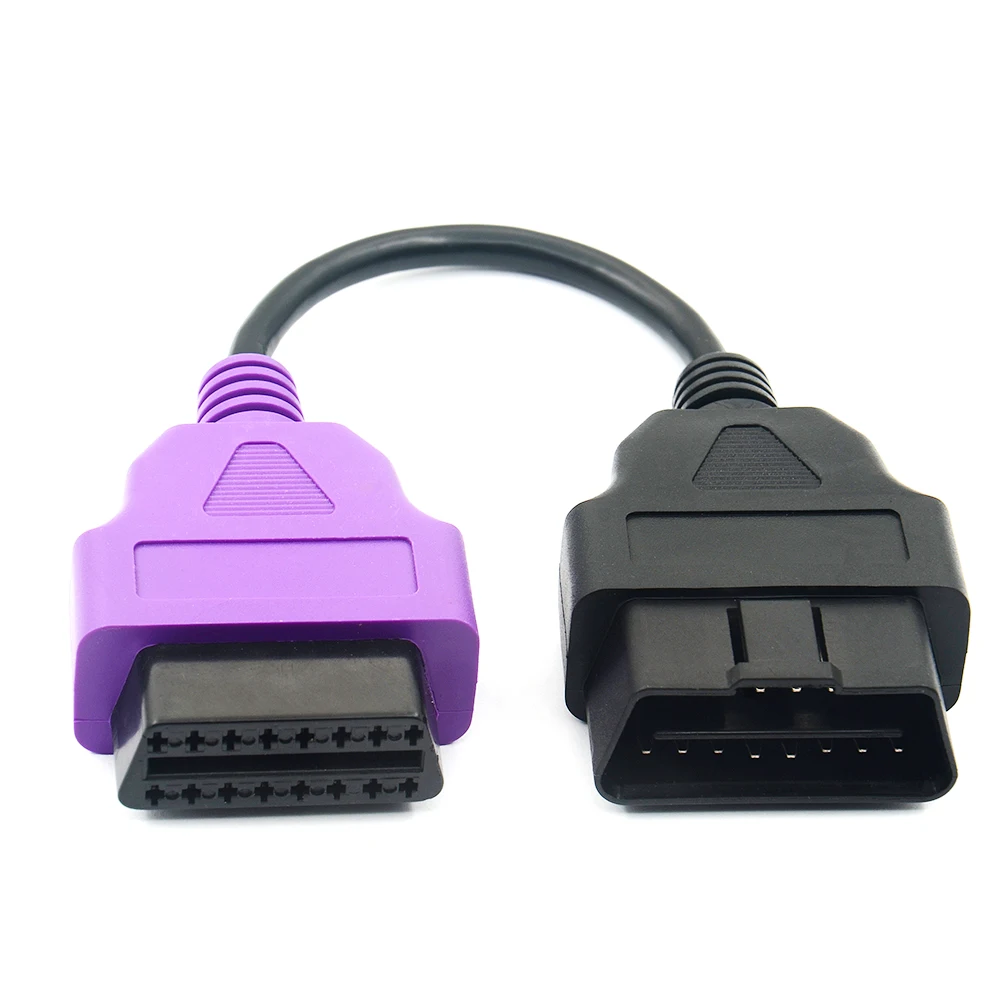

4. Фиолетовый адаптер с электрической блендой ("адаптер 4" на сайте multi-ecuscan)

-Предназначен для обеспечения доступа к электрической вытяжной системе на поддерживаемых транспортных средствах.

Этот адаптер имеет фиолетовый разъем на конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к контактам 7,8,11 и 13 один автомобиль.

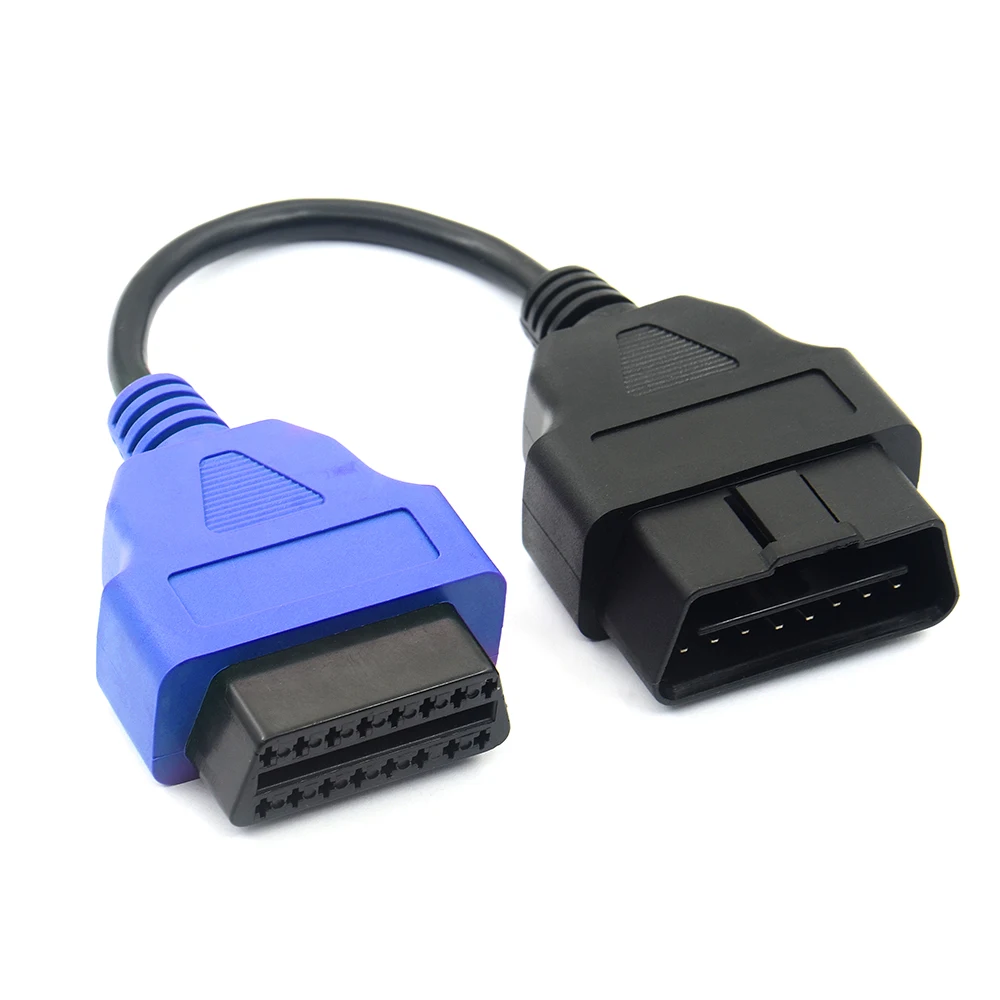

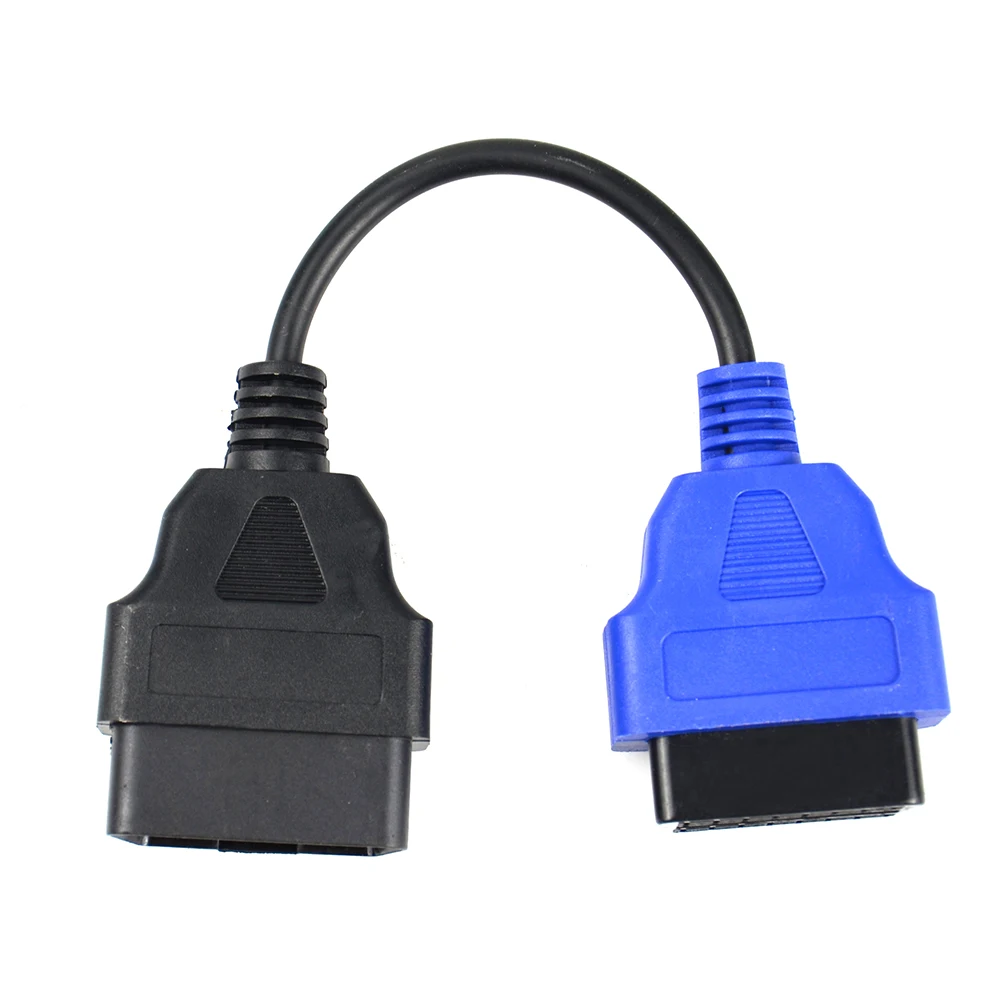

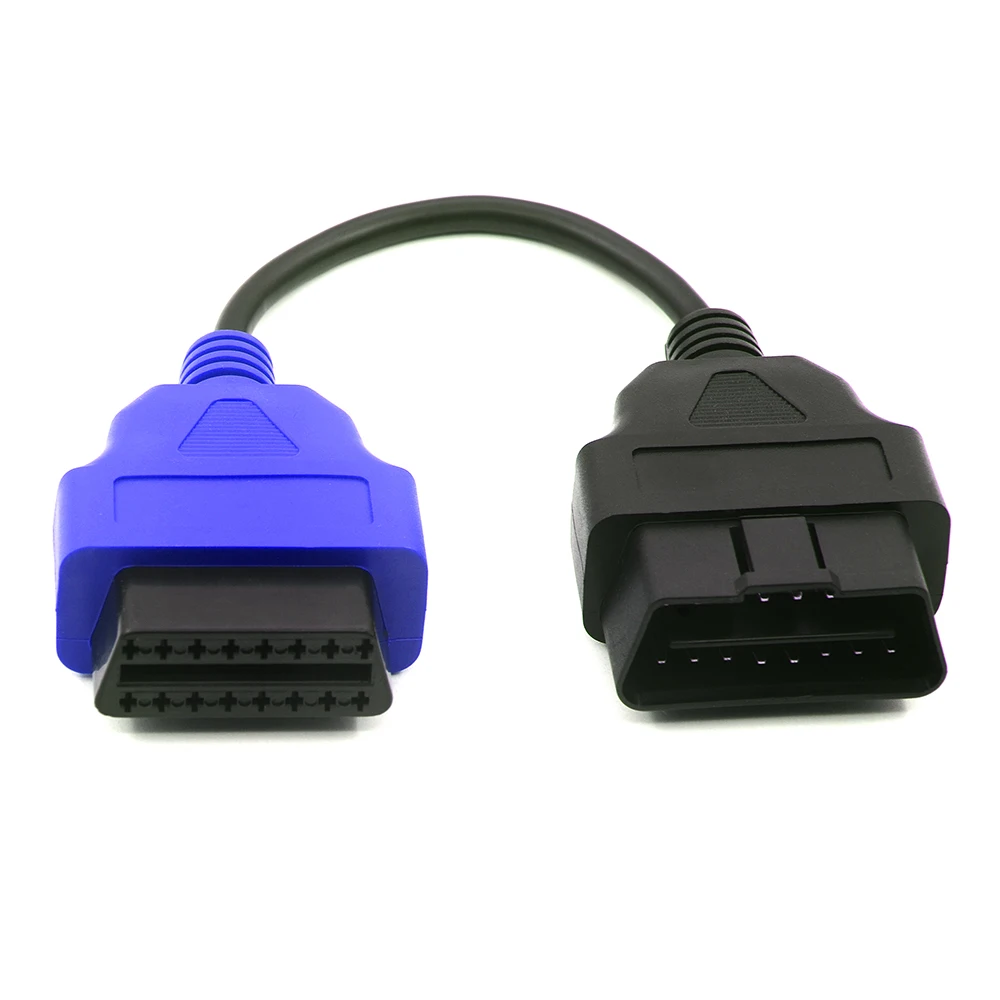

5. Синий модуль управления адаптер конструкция провода позволяет получить доступ к расширенным функциям на транспортном средстве (например, мультимедиа, датчики слепых пятен и т. Д.)

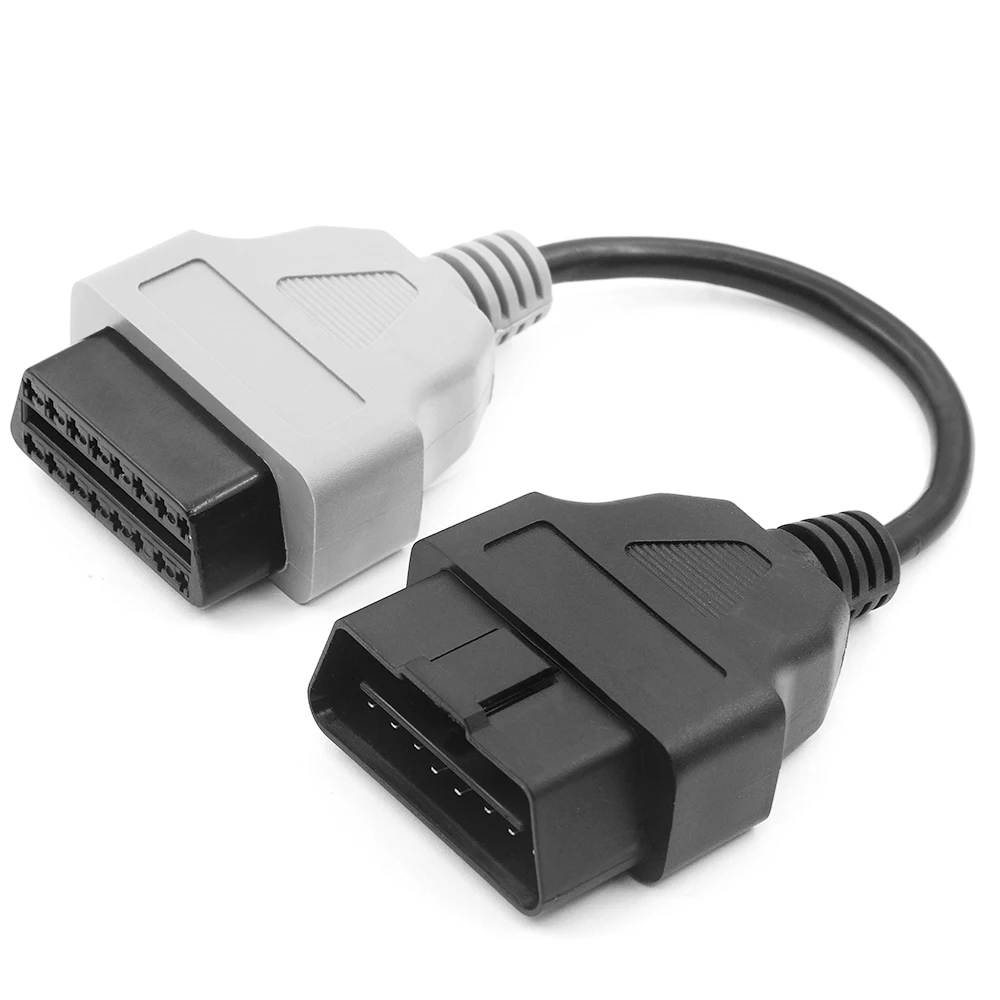

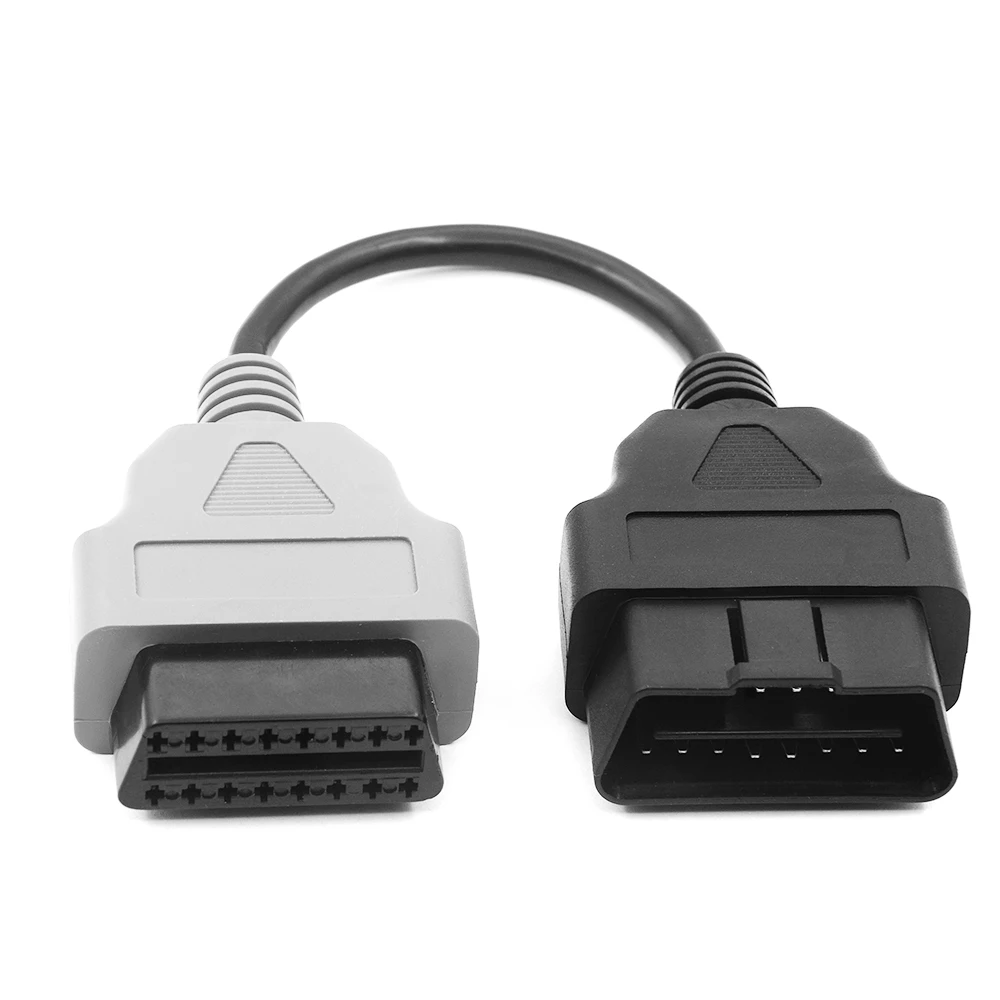

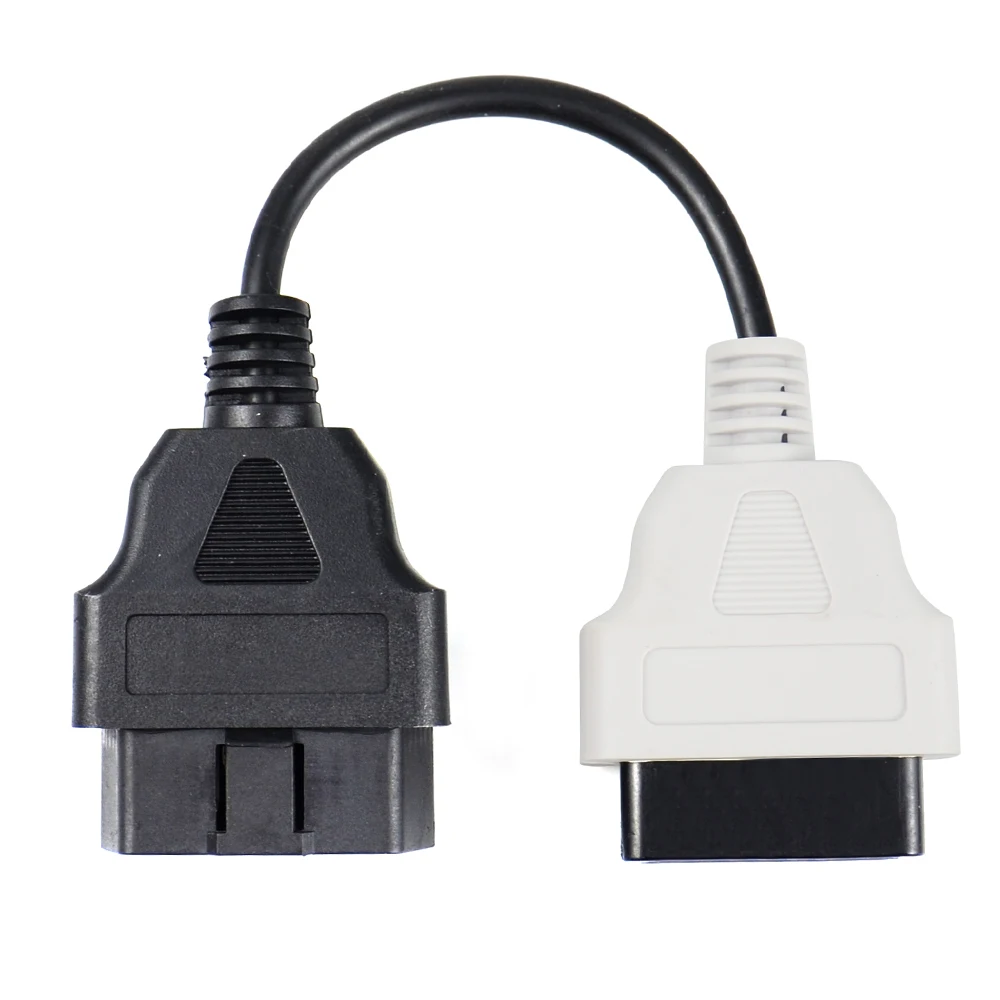

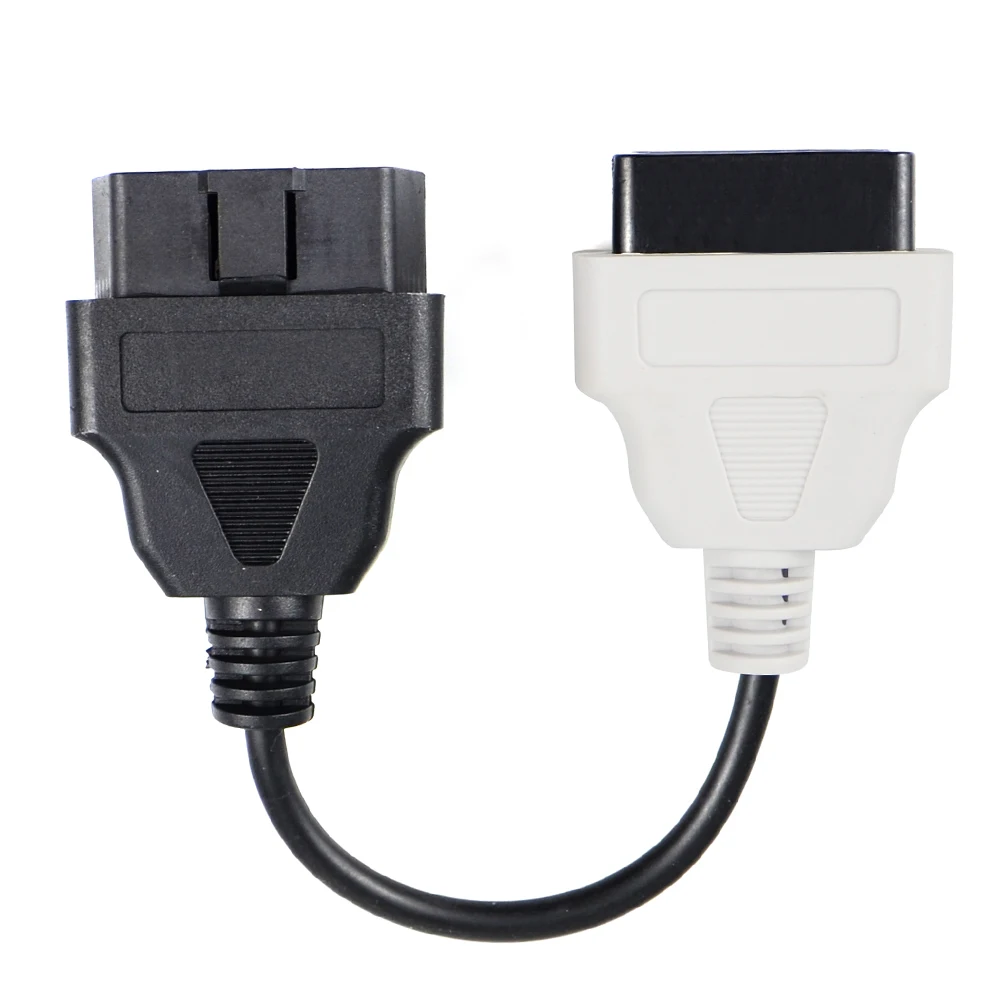

6. Серый базовый модуль управления адаптером предназначен для обеспечения доступа к основным функциям на транспортном средстве (например, фары, контроллер парковки, ABS, Электрическое Рулевое управление и т. д.)

Поддержка и параметры:

Этот продукт поддерживает следующие бренды автомобилей:

Для Je-ep

Для Ch-rysler

Для Do-dge

Для FI-AT

Для LAN-C-I-A

Для получения дополнительной информации см. Официальный веб-сайт «Multi-ecuscan'»
