Линейный усилитель мощности dc13.8в 45 Вт SSB плата CW FM HF радиоприемник модуль

DC13.8V 45W SSB линейный усилитель мощности плата CW FM HF Радио приемопередатчик коротковолновый модуль DIY Kit стандартный SMA интерфейс 3 м-30 МГц

Особенности:

Широко используется в SSB, AM линейный усилитель мощности, CW, FM, усилитель мощности и наиболее основное усиление сигнала.

Простота установки и эксплуатации.

Низкий уровень шума, высокая производительность, очень подходит для любителей DIY.

Наш продукт отправляется частями, которые не включают тепловой радиатор, пожалуйста, помогите себе собрать.

Общий коэффициент усиления более 40 дБ, что в 10000 раз, 10 Вт вход 1 мВт выход.

Характеристики:

Входная мощность: 1-5 мВт

Выходная мощность: 45 Вт (макс.)

Входное напряжение: 13,8 В постоянного тока 10 А или выше

Максимальная выходная мощность: 57 Вт (без охлаждающего ребра)

Выходное сопротивление: 50 Ом, может в зависимости от необходимости регулировки между 10-200 Ом

Диапазон входных частот: 3-30 МГц (HF канал)

Интерфейс ввода/вывода: стандартный интерфейс SMA, отверстие внешней резьбы

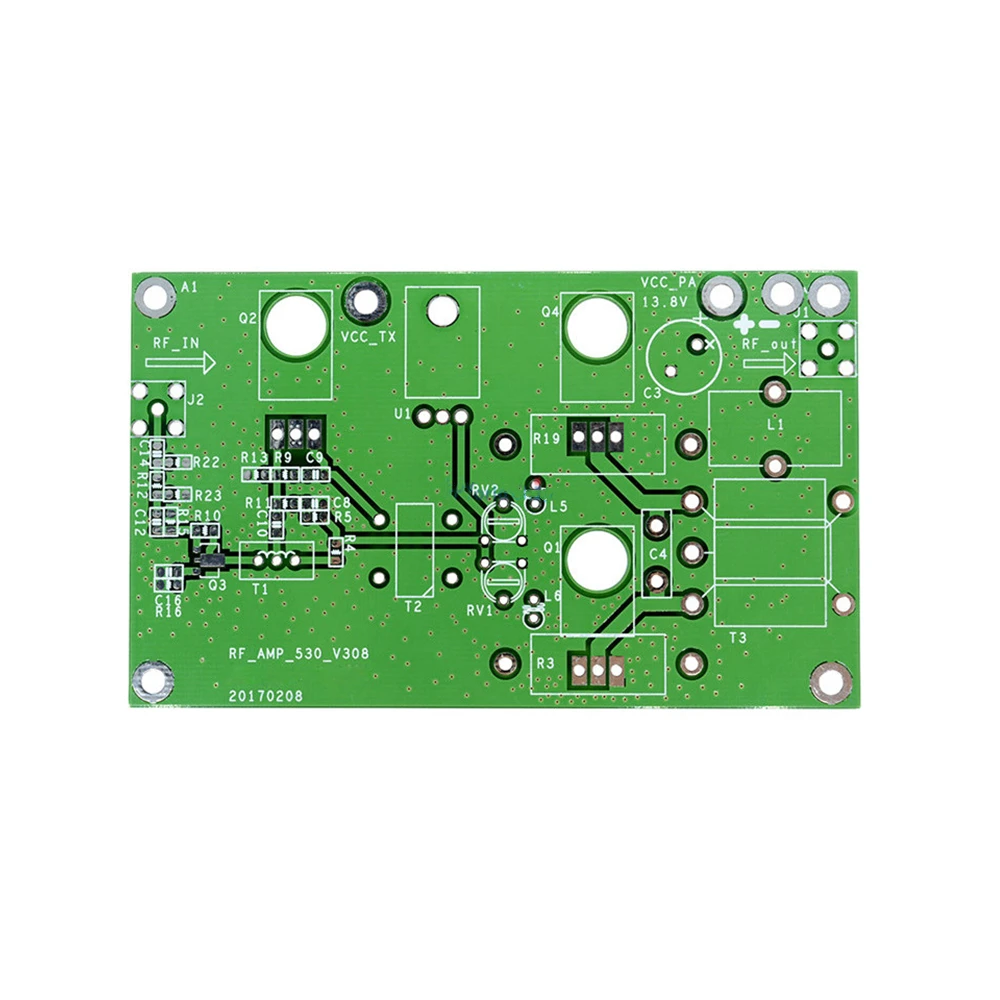

Размер печатной платы: 60*100 мм

Диаметр расположенного отверстия: 3 мм

Цвет: зеленый

Посылка Размеры: 13*8*1,5 см

Посылка Вес: 58 г/2,07 oz

Примечание:

-Следующие данные для проверки лично, эти данные в большом теплоотводе могут выдерживать 200 Вт выше замеренных, не хватает охлаждающей мощности, пожалуйста, не ограничивайте, это не безопасно.

-Данные тестирования платы обновления, поэтому он используется для всех HF каналов,

-В этот период от 3 до 5 МГц, из-за низкой частоты, небольшой индуктивности, привести к усилению имеет определенную потерю, выходная мощность ниже 7 МГц в этой точке.

3,500 МГц 54 Вт

7,050 МГц 56 Вт

10,000 МГц 57 Вт

14,270 МГц 55 Вт

21,400 МГц 41 Вт

24,000 МГц 37 Вт

28,100 МГц 25 Вт

29,600 МГц 20 Вт

Посылка:

1 комплект * SSB линейный усилитель мощности
