Индукционная нагревательная мини панель ZVS 1 шт. 12 В постоянного тока 20 А 120 Вт

Индукционная нагревательная мини панель ZVS 1 шт. 12 В постоянного тока 20 А 120 Вт

1 шт. DC 12 В 20A 120 Вт мини ZVS индукционная нагревательная доска Flyback водонагреватель DIY плита + катушка зажигания

Спецификация:
Входное напряжение: 12 В (20A)

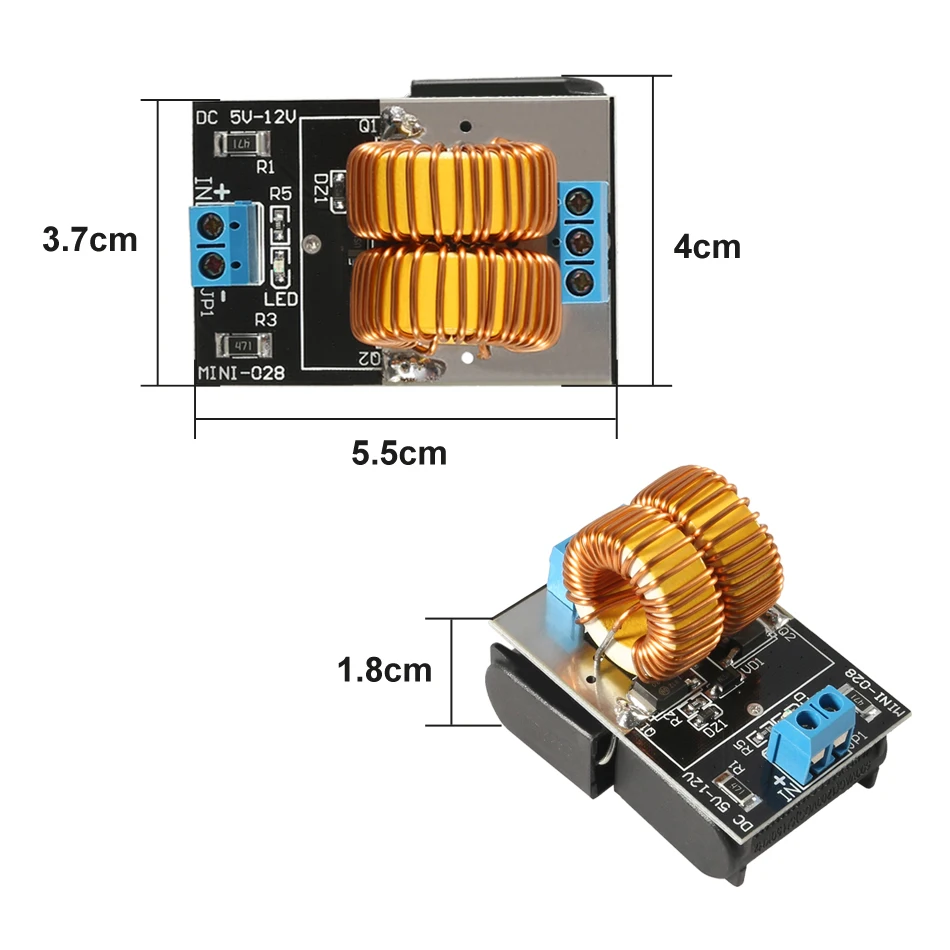

Размер модуля: 5,5*4*2 см (Д * Ш * В)
Вес изделия: 119 г
Катушка Размер: длина: 7,5 см
Ширина: 2,8 см

Особенности:
-Модуль теплового источника питания ZVS, включая нагревательную катушку
-DC5V-12V входного напряжения (Мы не гарантируем, что модуль будет работать, когда напряжение превышает 12 В или менее 5 В)
-Максимальная мощность 120 Вт (в тех случаях, когда 12V вихревые токи отопление)
-Убедитесь, что все компоненты правильно сварены, линия электропередачи подключена надлежащим образом, чем настроить электрическую цепь.
-Ширина нагревательного объекта максимально велика между 1/3 ~ 1/2 внутреннего диаметра нагревательной катушки,
Максимум не более 2/3!

Посылка

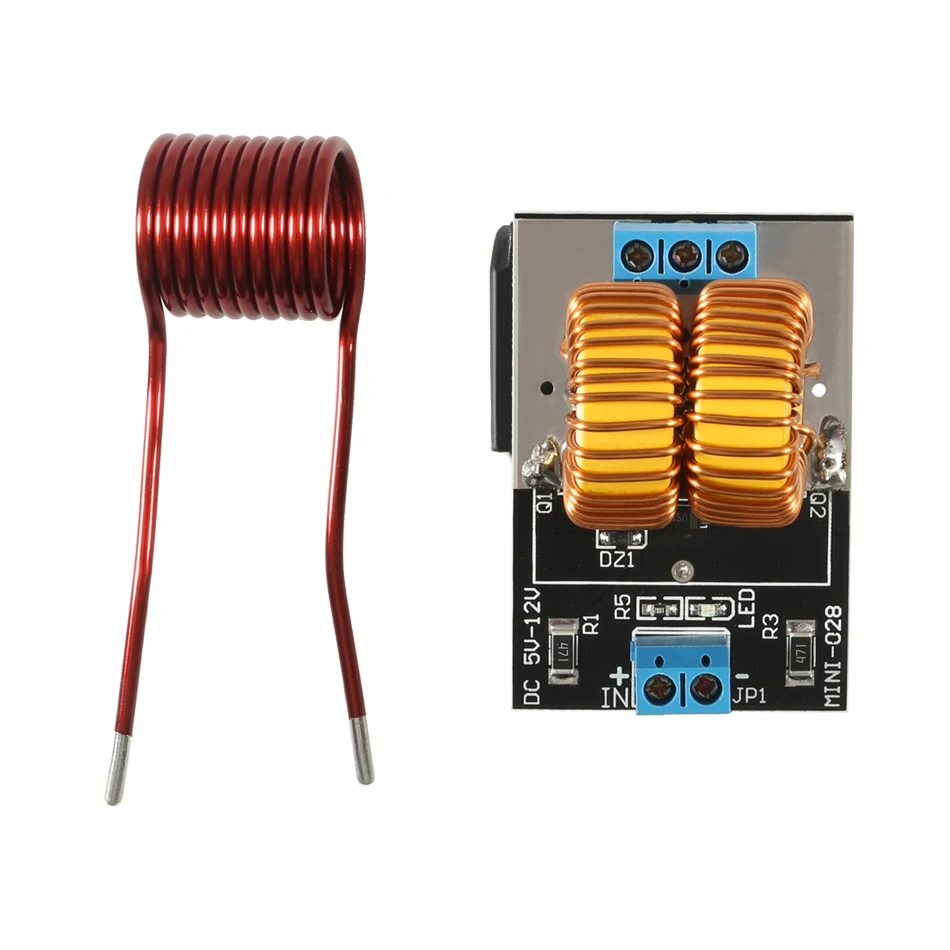

1 x модуль индукционного нагрева ZVS
1 х нагревательная катушка

1. Эта бесступенчатая мини-доска ZVS готовая доска, без нагревательной катушки, Высоковольтная посылка, охлаждающий вентилятор и т. д.

2. Для этого набора требуются определенные практические навыки и соответствующие знания. Если вы даже не можете использовать паяльник, а положительные и отрицательные полюсы источника питания не могут быть разделены, рекомендуется не снимать. Есть проблема с фото, продавец не будет нести его
Любая ответственность!

3. Максимальная мощность 120 Вт (при 12 В индукционном нагреве). Когда Высоковольтная посылка 12 В, а основной 5 + 5 витков, это около 30 Вт.

4. Входное напряжение DC5V ~ 12 В, этот диапазон напряжения-это напряжение при работе, а не напряжение, когда источник питания не загружен! (Продавец не гарантирует нормальную работу, если напряжение превышает 12 В или ниже 5 В. Если Входное напряжение не находится в пределах этого диапазона, продавец не будет нести ответственность за любые проблемы!) при использовании аккумуляторов и электропитания батареи необходимо убедиться в том, что напряжение выше 4,5 V при работе! В том случае, если вы не можете убедиться, что напряжение всегда выше 4,5 V во время работы, не используйте батарейки или аккумуляторы для источника питания! Не используйте сухие батареи!

5. Подтвердите, что все компоненты сварены правильно, и положительные и отрицательные полюсы шнура питания не обращены вспять. После подключения нагрузки (нагревательная катушка, Высоковольтная посылка), затем включите! Нет питания без нагрузки! Питание без нагрузки легко повредить!

6. Размер печатной платы: длина * ширина * толщина 55 мм * 37 мм * 1,6 мм

Http://v.youku.com/v_show/id_XMTI3MzYyO
Tkwma= .html?firsttime = 60 и от = y1.4-2
12 В тестовый адрес

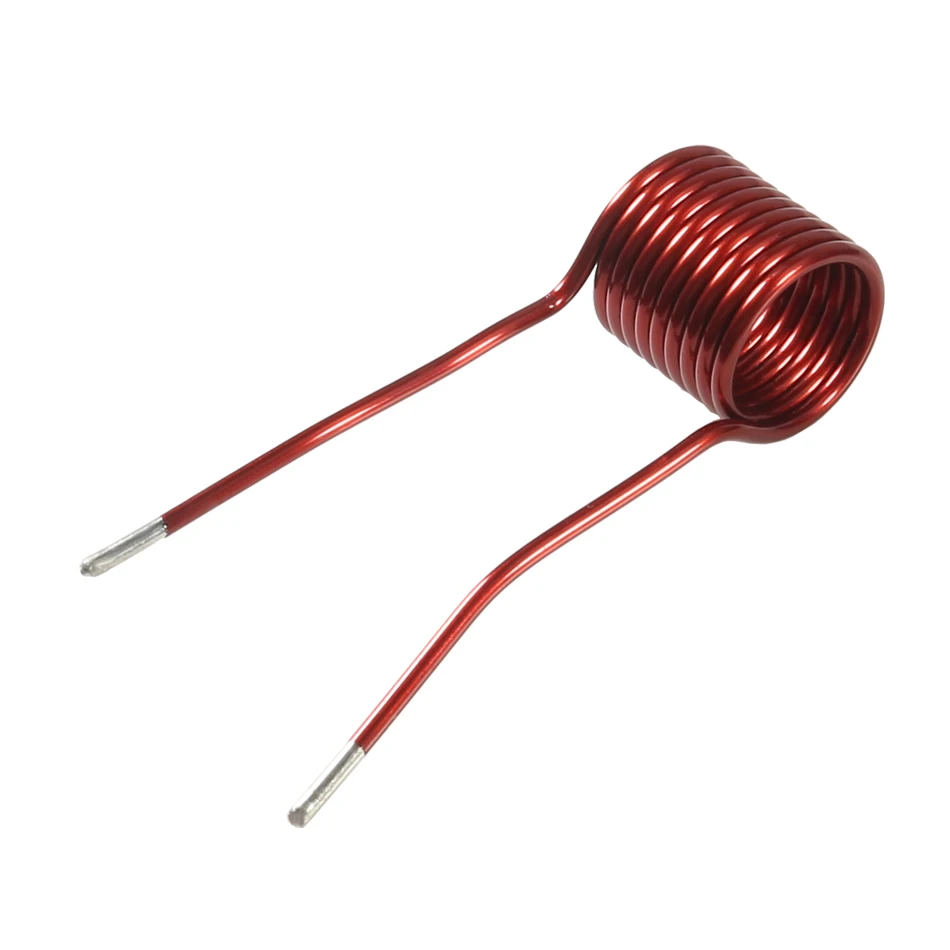

8. Нагревательная катушка
Ширина нагревательного объекта должна быть как можно больше между 1/3 ~ 1/2 внутреннего диаметра нагревательной катушки, и максимум не должен превышать 2/3! Диаметр нагревательного объекта должен контролироваться в пределах 20 мм, насколько это возможно. Если он слишком большой, будет труднее нагреваться до покраснения, в конце концов, мощность ограничена. При индукционном нагреве мощность отключается в течение 5 минут для охлаждения. Поскольку ток относительно большой во время индукционного нагрева, нагрев катушки является относительно большим. При нагревании часть тепла, генерируемого нагревательным предметом, будет переведена на нагревательную катушку, а температура нагревательной катушки будет очень высокой с течением времени. Если нагревательная катушка подключена к терминалу, она расплавит пластиковую часть терминала! Поэтому лучше всего припаять нагревательную катушку непосредственно к печатной плате во время индукционного нагрева. Пожалуйста, обратите внимание на этот момент. Для долгосрочного использования рекомендуется использовать медные трубки в качестве катушек и пропускать воду для охлаждения.

9. Ток при нажатии на посылка высокого напряжения и индукционного нагрева связан с входным напряжением, количеством первичных витков, количеством витков нагревательной катушки, И объем нагреваемого объекта. Наш тест только для справки! Синий светодиодный индикатор питания, нет электричества, вы будете знать, включен ли светильник или нет! Возможные причины, по которым светильник индикатора не светильник:
1. Провод не подключен должным образом и источник питания не включен.
2. Плата повреждена.
Когда светильник индикатора темный, он должен быть потому, что мощность источника питания недостаточна, и более высокий источник питания должен быть заменен. Бесступенчатые более подходят для индукционного нагрева, и нагревательная катушка может быть припаяна к печатной плате таким образом.
