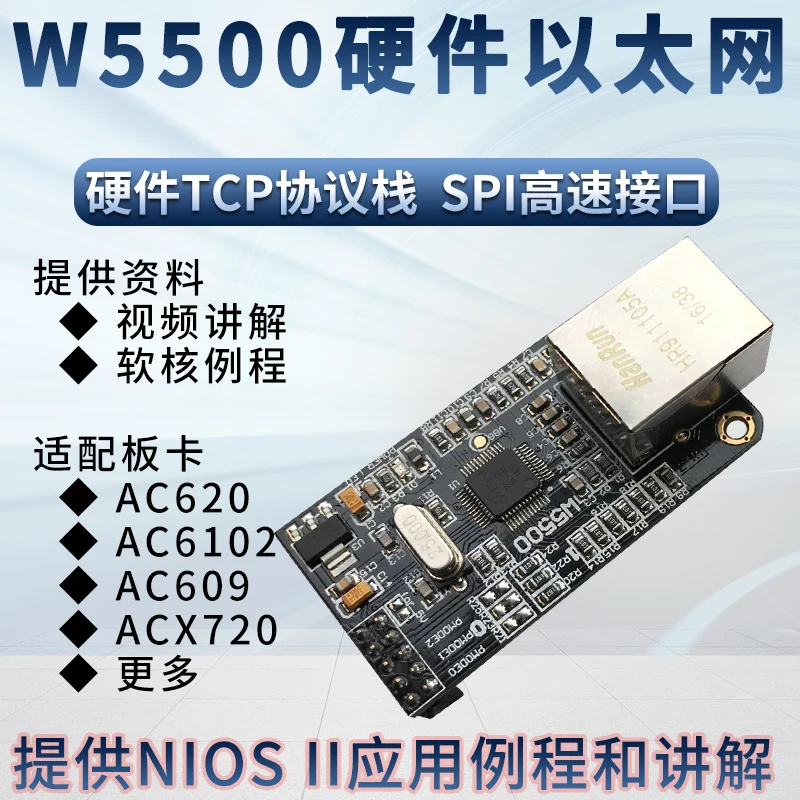

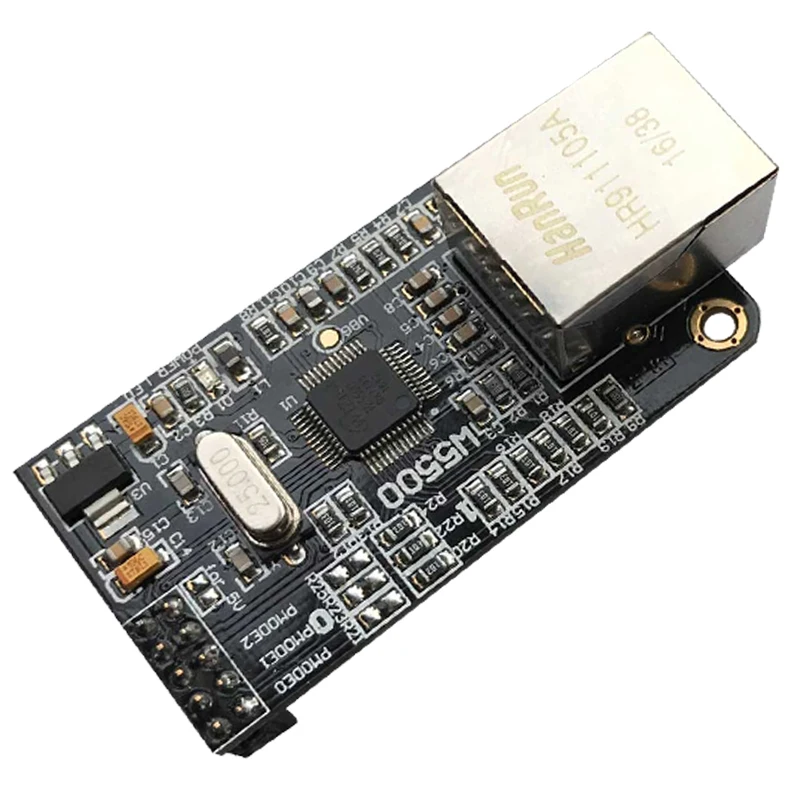

Модуль стека W5500 Ethernet протокол SPI интерфейс TCP/IP FPGA макетная плата NIOS Driver |

Модуль стека W5500 Ethernet протокол SPI интерфейс TCP/IP FPGA макетная плата NIOS Driver |

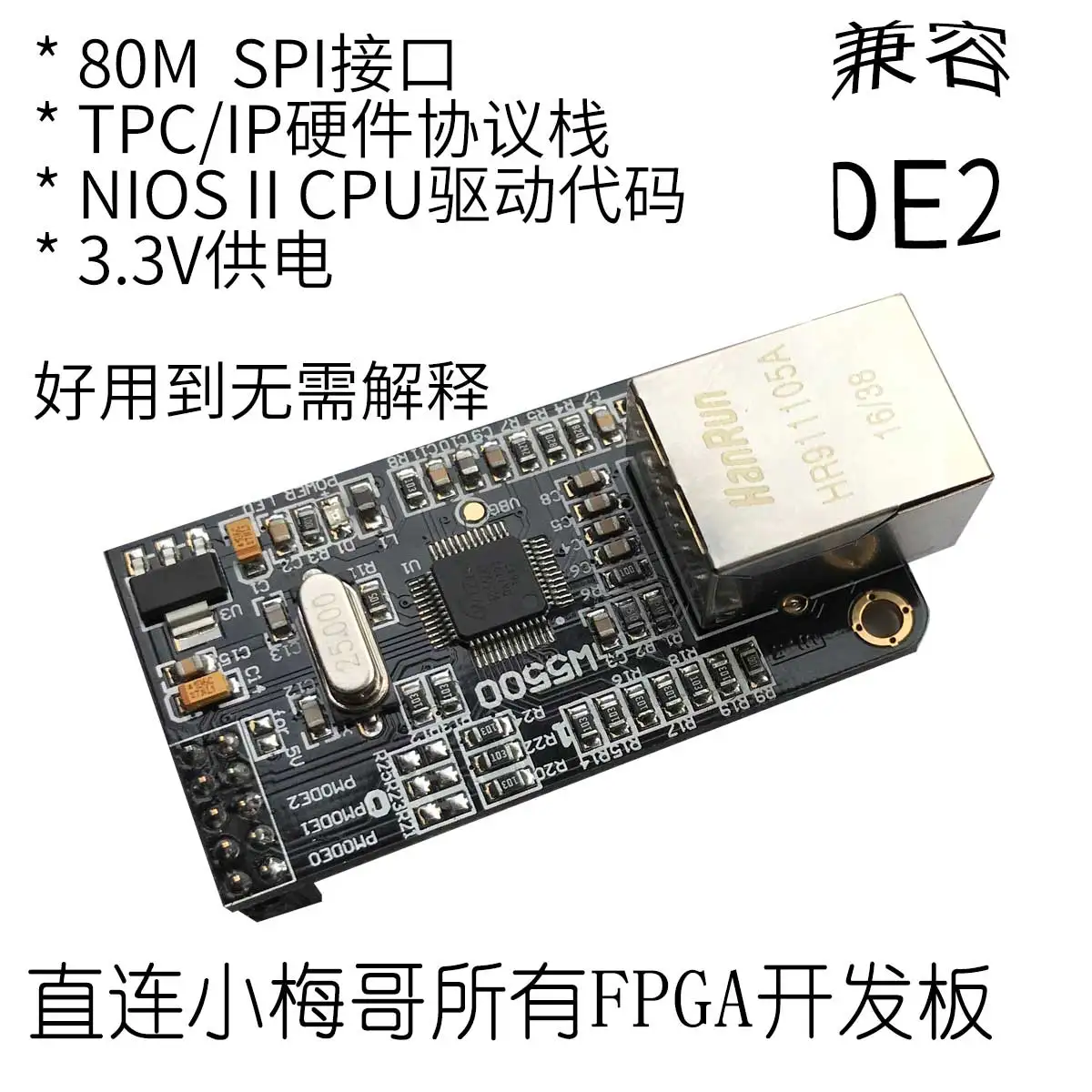

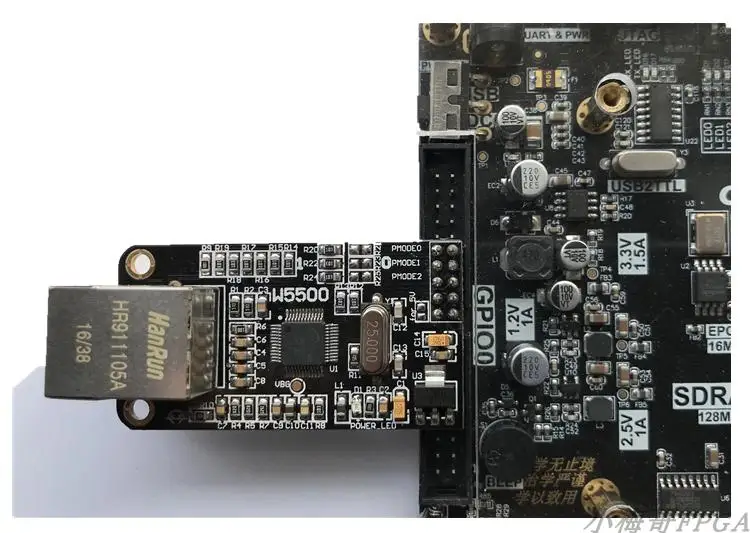

Этот модуль может быть напрямую подключен ко всем домам разработки Xiaomei Ge FPGA, и он также может быть напрямую подключен к официальным доскам разработки, произведенным по технологии Youjing, такой как DE2. Мы предлагаем NIOS II-based W5500 драйвер и порты TCP, UDP примеры тестирования обратной связи. Не предоставляет чистый драйвер Verilog и код приложения (не имеет практического значения), не стоит снимать. Программа образцов основана на плате разработки FPGA AC620. Вам нужно только изменить контакты, чтобы использовать другие доски разработки.

Порт Ethernet-это адаптивный порт Ethernet 10/100 м. Используйте W5500 такой высокоинтегрированный чип TCPIP аппаратного протокола для реализации всех функций протокола Ethernet. Чтобы использовать это решение Ethernet, нам не нужно понимать, не говоря уже о программном обеспечении для реализации различных сложных сетевых протоколов, таких как tcp/ip, нам нужно использовать только чипа, как кусочек Оперативная память для чтения и записи данных для передачи и приема данных, используя наиболее распространенный 4-провод SPI интерфейс для общения.

W5500-это полностью оборудованный встроенный Ethernet-контроллер TCP/IP, который обеспечивает более простое решение для подключения к Интернету для встроенных систем. W5500 интегрирует стек протоколов TCP/IP, 10/100M Ethernet слой передачи данных (MAC) и физический слой (PHY), позволяя пользователям использовать один чип для расширения сетевых соединений в своих приложениях.

Поддержка протоколов TCP, UDP, iP4, ICMP, ARP, IGMP и PPPoE. W5500 embeds 32K байт на чипе буфера для обработки пакетов Ethernet. W5500 обеспечивает SPI (периферийный последовательный интерфейс), чтобы облегчить интегрирование с периферийным MCU. Кроме того, W5500 использует новый высокоэффективный протокол SPI для поддержки скорости 80 МГц, который может лучше реализовать высокоскоростную сетевую связь. Для снижения энергопотребления системы W5500 обеспечивает режим Wake-on-LAN (WOL) и режим power-down для выбора.

Особенности

• 10BaseT/100BaseTX Ethernet физический слой (PHY)

• Полная Аппаратная обработка стека протокола TCP/IP

• Поддержка 8 независимых портов (розеток) одновременной связи

• Внутренний буфер передачи и приема 32 КБ

• Поддержка низкого энергопотребления, поддержка сетевого пробуждения, поддержка автоматического согласования

• Быстрый интерфейс SPI

• 3,3 V рабочее напряжение 5V Выдерживаемое Напряжение I/O порт сигнала;

48 LQFP без примесей свинца и посылка

Целевое применение

W5500 подходит для следующих встроенных приложений:

• Домашнее сетевое оборудование: телеприставки, персональные видеомагнитофоны, цифровые медиа-адаптеры

• Серия в Ethernet: контроль доступа, светодиодный дисплей, беспроводное реле AP и т. Д.

• Параллельно Ethernet: POS/mini принтер, копир

• USB в Ethernet: устройства хранения, Сетевые принтеры

• GPIO-Ethernet: домашний сетевой сенсор

• Система безопасности: цифровой видеорегистратор, сетевая камера, киоск

• Система управления заводской и строительной автоматизации

• Медицинское оборудование для мониторинга

• Встроенный сервер
