Двойной последовательный порт RS232 RS485 RS422 к Ethernet RJ45 преобразователю устройства

Двойной последовательный порт RS232 RS485 RS422 к Ethernet RJ45 преобразователю устройства

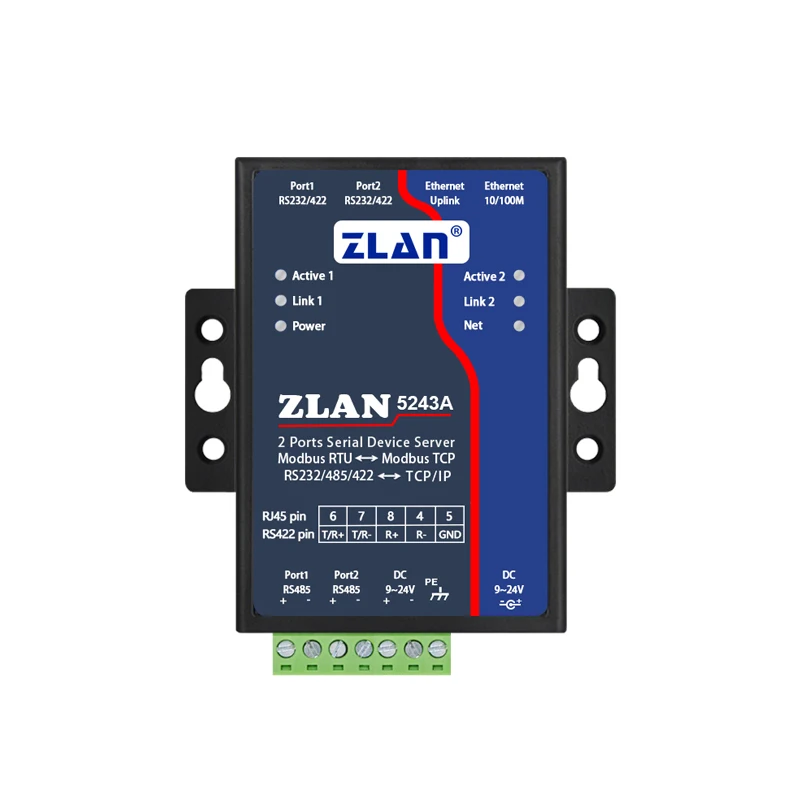

ZLAN5243A 2 порта протокол конвертер между RS232/485/422 и TCP/IP.

Поддержка 2 485 последовательных портов, Тип интерфейса-терминал.

200 обеспечивают дополнительный интерфейс Ethernet, может использоваться в качестве переключателя или каскада.

Предоставляем две формы ввода питания: клемма и штепсельная вилка постоянного тока, входное напряжение-9 ~ 24 В.Краткое описание

ZLAN5200 Серийный Сервер устройств представляет собой 2 порта протокол конвертер между RS232/485/422 и TCP/IP Разработанный Shanghai ZLAN. ZLAN5200 поддерживает 2 порта RS232, 2 порта RS422/485, может реализовывать 2 последовательных порта одновременной полнодуплексной работы через подключение к ZLAN5200 через кабель. Интерфейс RS485-это зеленый интерфейс терминала, RS232/RS485-интерфейс подключения Ethernet RJ45. ZLAN может оснастить кабель RJ45 до DB9, 2 такая линия подключения к 2 интерфейсу RJ45 RS232 может привести к 2 разъемам DB9 male RS232. Также 5200 предоставляет дополнительный интерфейс Ethernet, может использоваться в качестве переключателя или каскада.

ZLAN5200 поддерживает расширение до 4/6/8 портов через Каскадный Ethernet-порт. 5200 обеспечивает 2 способа подключения питания штепсельной вилки и терминала, широкий диапазон напряжения, а также обеспечивает защиту от заземления корпуса.

Характеристика

Поддержка полного дуплекса, высокая скорость преобразования и отсутствие потери пакета.

Высокая производительность затрат.

Поддерживает TCP сервер, TCP клиент, UDP режим, и если общаться с ZLVirCom (наше программное обеспечение), он автоматически изменяется в режиме реального Com драйвера.

Поддержка диапазона частот 1200 ~ 460800bps, размер данных 5 ~ 9 бит, четкость нет, нечетная, ровная, отметка, пространство. Поддержка управления потоком оборудования CTS/RTS.

Встроенная функция защиты от вспышки 485.

Оснащен нашим Windows Virtual Serial & Device Control Tool ZLVirCom. Он поддерживает виртуальные серийные и поисковые устройства или модифицирует параметры с помощью ZLVircom.

Предоставление библиотеки управления устройствами (Window DLL library). Это поможет пользователю разработать программу с VC, VB, Delphi, C + + Builder. Применение r нужно только в том случае, Применение чтения () или написать (), чтобы общаться с ZLAN5200.

Инновационный метод обнаружения отключения. Независимо от того, работает ли он в режиме TCP сервера или в режиме TCP клиента, как только сеть отключена по какой-то причине, Метод обнаружения отключения обнаружит его и восстановит подключение.

Сравните с ZLAN5200, ZLAN5240 подходит для модернизации сетей Modbus RTU. Он совместим с программным обеспечением SCADA/HMI программного обеспечения Beijing Sunway ForceControl Technology Co. Ltd; Также он поддерживает прямое преобразование между Modbus TCP и Modbus RTU.

Благодаря встроенному веб-серверу его параметры могут быть изменены веб-браузером.

Поддержка DHCP, простое управление IP и решение проблемы слияния IP.

Поддержка DNS. Он удовлетворяет потребности сервера данных доступа через доменное имя.

Поддержка до 100 TCP соединений связывается с сетевыми модулями одновременно.

Гибкая настройка последовательных данных. Он выполняет все виды требований к серийной рамке данных.

Режим UDP поддерживает режим динамического адреса назначения. Это помогает для многопользовательского манге одного серийного сервера.

Режим реального com-драйвера поддерживает использование 9-го бит для облегчения связи с milt-device. (9-й Бит 0 означает рамку данных и 1 означает адресную рамку).

Поддержка поиска последовательных серверов и изменение параметров через Интернет удаленно.

Поддержка параметров, изменяющих защиту, предотвращая изменения в результате аварии. Поддержка работы с параметрами по умолчанию.

Встроенный 2 кВ Электрический плюс защита в RJ45.

Высокая защита электромагнитных помех, с высокой защитой электромагнитных помех SECC внешний корпус.

Параметры

Рисунок

Интерфейс:

485: терминал; 232: RJ45 (может оснащать кабель RJ45 до DB9); 422: Ethernet RJ45

Источник питания:

5,5 мм, внутри положительный внешний негатив, стандартной розетке; Терминал

Размер:

Д х Ш х В = 9,4 см x 6,5 см x 2,5 см

Интерфейс связи

Ethernet:

2 10 м/100 м интерфейс (можно подключить любой), 2КВ электрическая плюс защита

Серийный

RS232/485/422 × 2:RXD,TXD,GND, CTS,RTS

Серийные параметры

Скорость передачи данных:

1200 ~ 460800bps

Паритет:

Нет, нечетный, ровный, знак, пространство

Размер данных:

5 ~ 9

Управление потоком:

XON/XOFF, RTS/CTS, NONE

Программное обеспечение

Протокол:

ETHERNET,IP,TCP,UDP,HTTP,ARP,ICMP,DHCP,DNS

Метод настройки:

ZLVirCom, веб-браузер, библиотека управления устройствами

Метод чистой связи:

Розетка, виртуальный сериал, библиотека управления устройствами

Режим работы

TCP сервер, TCP клиент, UDP, Real Com драйвер

Мощность

Мощность:

9 ~ 24 В постоянного тока, 2 ~ 4 Вт

Окружающая среда

Температура бега:

-40 ~ 85 ℃

Температура хранения:

-45 ~ 165 ℃

Влажность:

5 ~ 95% относительной влажности
