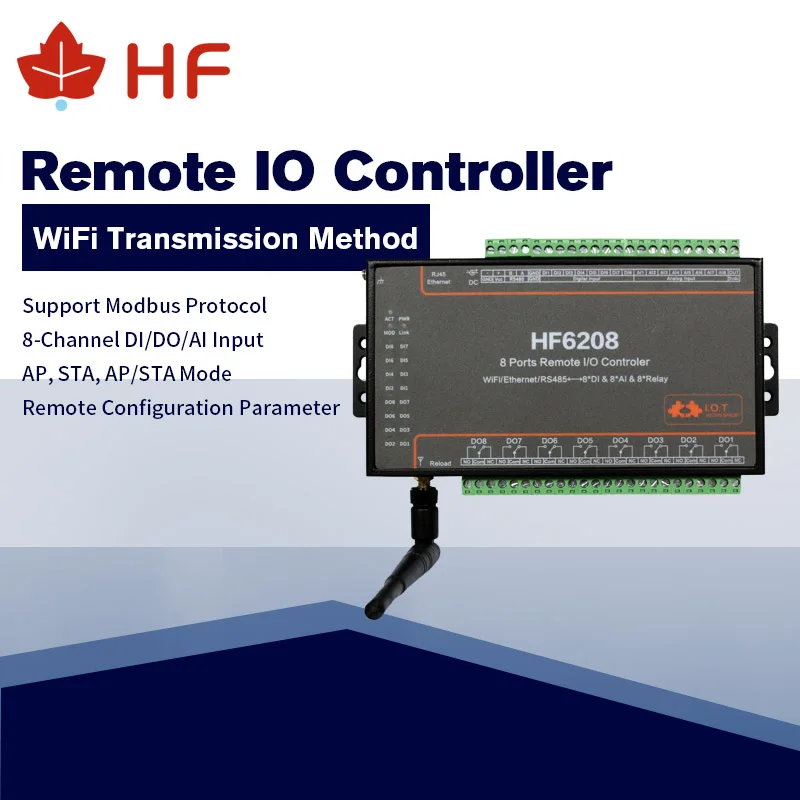

HF6208 Wifi Ethernet IO контроллер общее описание

Пульт дистанционного управления IO HF6208 обеспечивает решение для канала промышленных серийных данных
Передача через Ethernet, пульт дистанционного управления RS485 и мониторинг IO. Продукт интегрируется
Порт Ethernet, RS485, 8 цифровых входов, 8-полосный аналоговый вход, 8-канальный цифровой выход и другой богатый аппаратный интерфейс, который основан на операционной системе FreeRTOS. Продукт включает в себя веб-страницы, IOTService, TCP/IP стек протоколов, протокол Modbus TCP и Modbus RTU. Это может быть легко достигнуто удаленного сбора данных и мониторинга. Аппаратный интерфейс отвечает требованиям национальных стандартов, в то время как оур поддерживает для воздушного разряда ± 15 кВ, контактный разряд ± 8 кв.

Пульт дистанционного управления IO HF6208 был оптимизирован для промышленных приложений, интеллектуальных сетей и личных медицинских приложений с использованием высокоинтегрированной аппаратной и программной платформы. Добавление только одного продукта HF6X08 для удовлетворения потребностей в контроле и передаче данных оборудования.

HF6208 WiFi/Ethernet IO контроллер

Эта модель основана на RS485, Ethernet и беспроводной передачи. Он может одновременно
Монитор 8 цифровых входов, 8 аналоговых входов и 8 релейных выходов управления. Дистанционное управление IO и данные
Приобретение принимает протокол Modbus TCP или протокол Modubs RTU

HF6208 WIFI/Ethernet I/O контроллер обзор характеристик

1. Поддержка TCP/IP/Telnet /Modbus TCP протокол

2. Поддержка передачи RS485 Используйте протокол модуса для управления 8 DIs, 8 интерфейсов AI и управления 8 DOs поддержка STA/AP + STA

3. Поддержка протокола Modbus RTU и Modbus TCP

4. Поддержка 10/100 м Ethernet адаптация (HF6208 / HF6508)

5. Поддержка веб-страницы, программное обеспечение IOTService PC Простая конфигурация (HF6208 / HF6508)

6. Поддержка конфигурации (HF6108)

7. Поддержка промышленной рабочей температуры поддержка промышленной рабочей температуры: от-40 до + 85 ˚C

8. Поддержка веб-страницы, программное обеспечение для ПК IOTService конфигурация (HF6208 / HF6508)

9. Поддержка веб-обновления OTA (HF6208 / HF6508)

10. Диапазон входного напряжения DI 3 ~ 30 В, диапазон входного напряжения AI 0 ~ 5 В, диапазон входного тока 0 ~ 25 мА

11. Источник питания постоянного тока с широким напряжением 5 ~ 40 в

12. Cortex-M3 MCU (128 КБ SRAM) и 2 Мб Flash

13. Размер: 95x65x25 мм

HF6208 IO контроллер может установить с помощью высоколетающего инструмента IOTService

После того, как ПК подключен к точке доступа продукта или сетевой кабель напрямую подключен к сетевому порту продукта (в чехол прямого подключения, устройство занимает некоторое время для динамического назначения ip-адресов на ПК. ПК также может статически установить IP сетевого сегмента 10.10.100.XXX для ускорения скорости сетевого подключения), параметры могут быть настроены, как показано ниже.

Контроллер HF6208 IO может быть установлен на веб-странице

Используйте ПК для подключения к HF6X08 через точку доступа или Ethernet-соединение. Введите значение по умолчанию
IP(10.10.100.254, имя пользователя и пароль по умолчанию: admin/admin) для входа на веб-страницу для настройки параметра.

Специальная функция: 1. Передача протокола Modbus

Этот продукт поддерживает ModbusRTU к ModbusTCP или Modbus к ModbusRTU. ПК может удобно отправлять сообщения Modbus к модулю управления. Протокол Modbus установлен как показано ниже. Конкретное введение можно сослаться на тестовый сервер.

Специальная функция: 2. TCP сервер

Прозрачный режим передачи поддерживает TCP сервер, TCP клиент, UDP сервер, UDP клиентское коммуникационное приложение. UDP сервер имеет специальную функцию. Подробности см. В следующей инструкции Cli. Здесь
По умолчанию создано гнездо tcp сервера. Розетка может быть изменена для работы в одном из вышеуказанных режимов работы. Когда розетка работает как TCP сервер, она будет поддерживать несколько TCP соединений (максимум
5 клиентов TCP). Несколько TCP подключений будут работать в нижеуказанной структуре:
Поток данных загрузки: все различные TCP соединения или данные клиента будут непрерывно передаваться UART.
Загрузка потока данных: все данные, полученные от UART, будут скопированы и переданы каждому клиенту TCP.
Детальный чертеж нескольких TCP соединений, как показано ниже:

Специальная функция: 3. Keepalive

Когда TCP соединение между устройством и серверами стало ненормальным. Устройство проверит
Ненормальный статус и повторное подключение к серверу (когда устройство работает в режиме TCP Client), когда устройство работает на TCP-сервере, оно нарушит TCP-клиент и дождется следующего подключения.

Специальная функция: 4. Таймаут (HF6208/6508)

Устройство нарушит TCP соединение через некоторое время (по умолчанию 300 секунд, и это может быть
Модифицированный) Если нет пакета данных, полученного от цели TCP назначения. Он повторно подключится к
Сервер (когда устройство работает в режиме Клиента TCP). Когда устройство работает на TCP-сервер, оно отключится от TCP-клиента. Этот механизм может эффективно восстановить аномальное Соединение TCP. Если установить его на «0», эта функция будет закрыта
