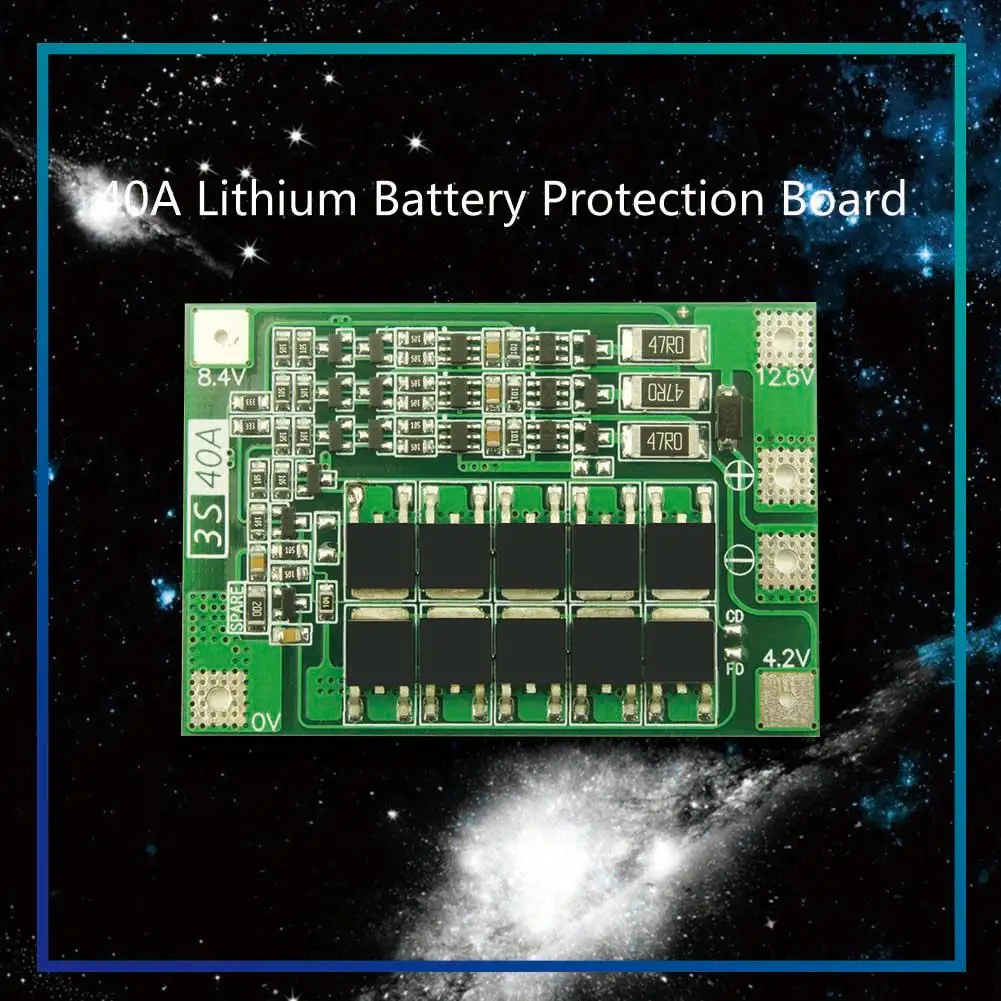

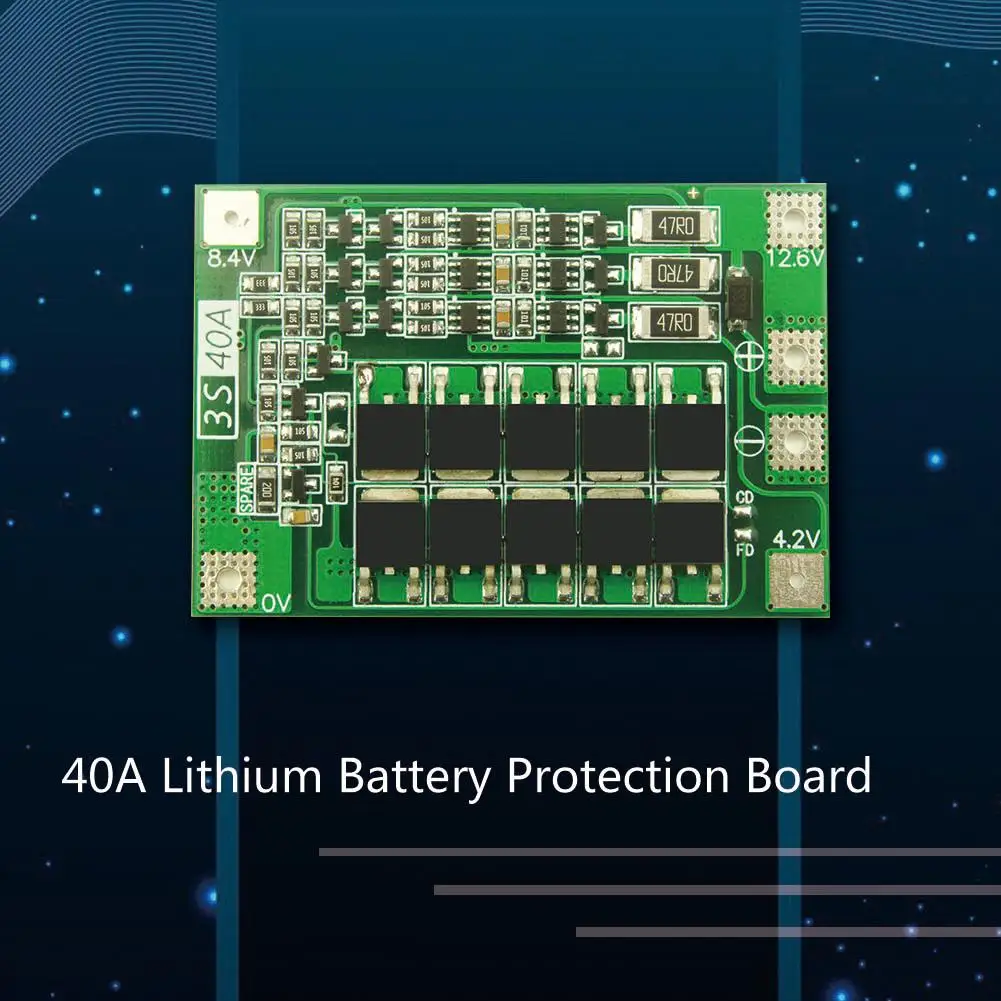

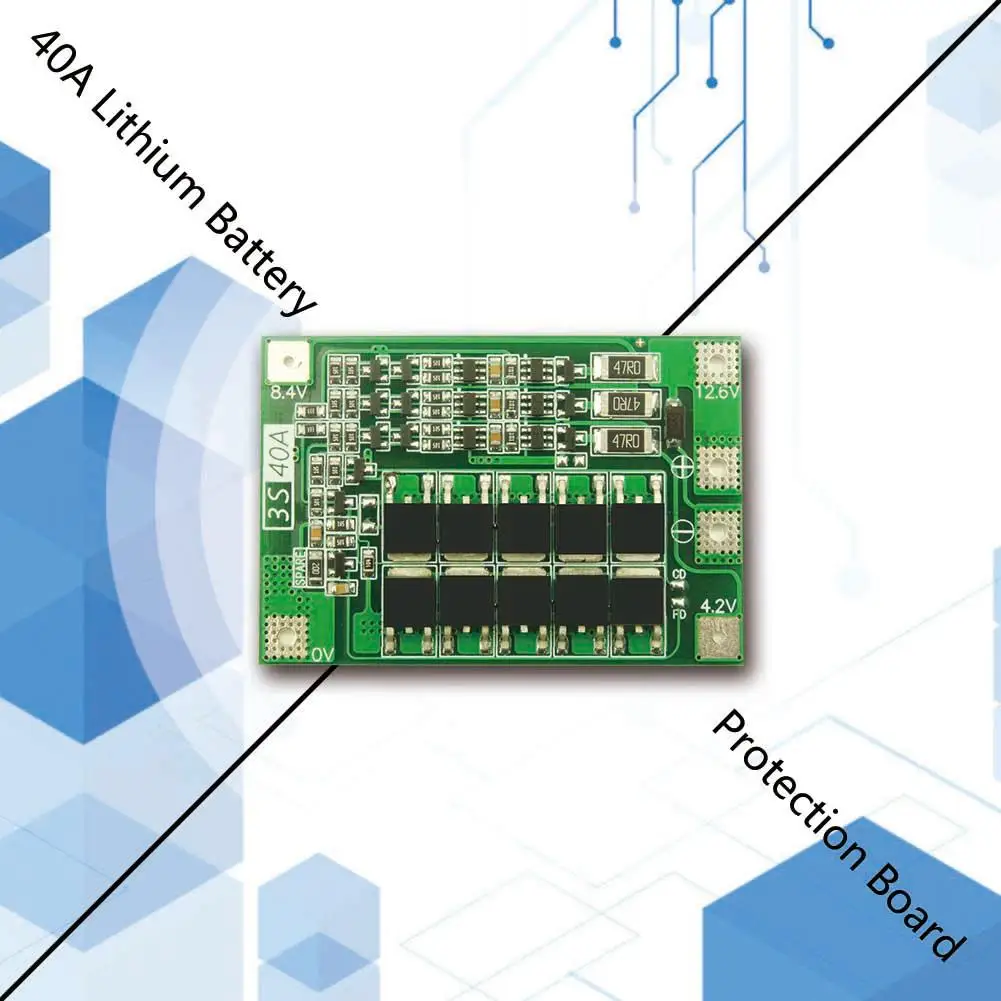

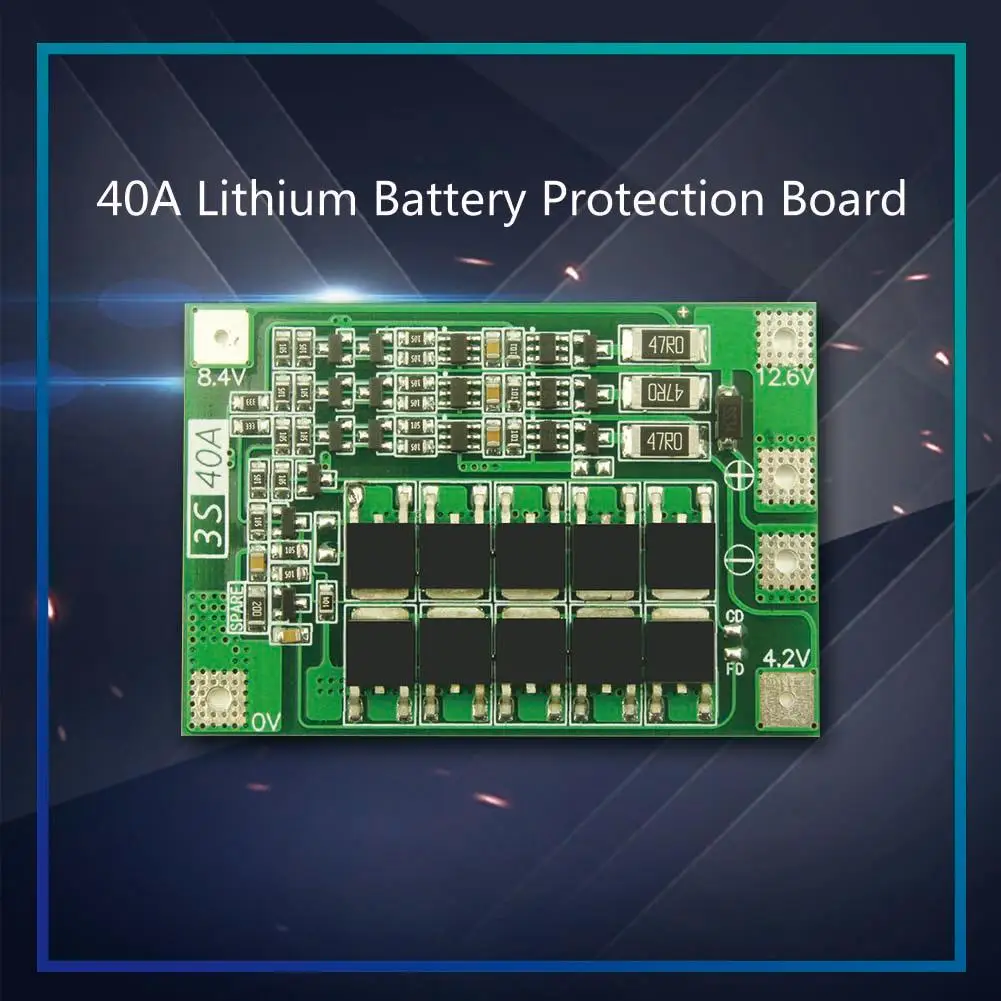

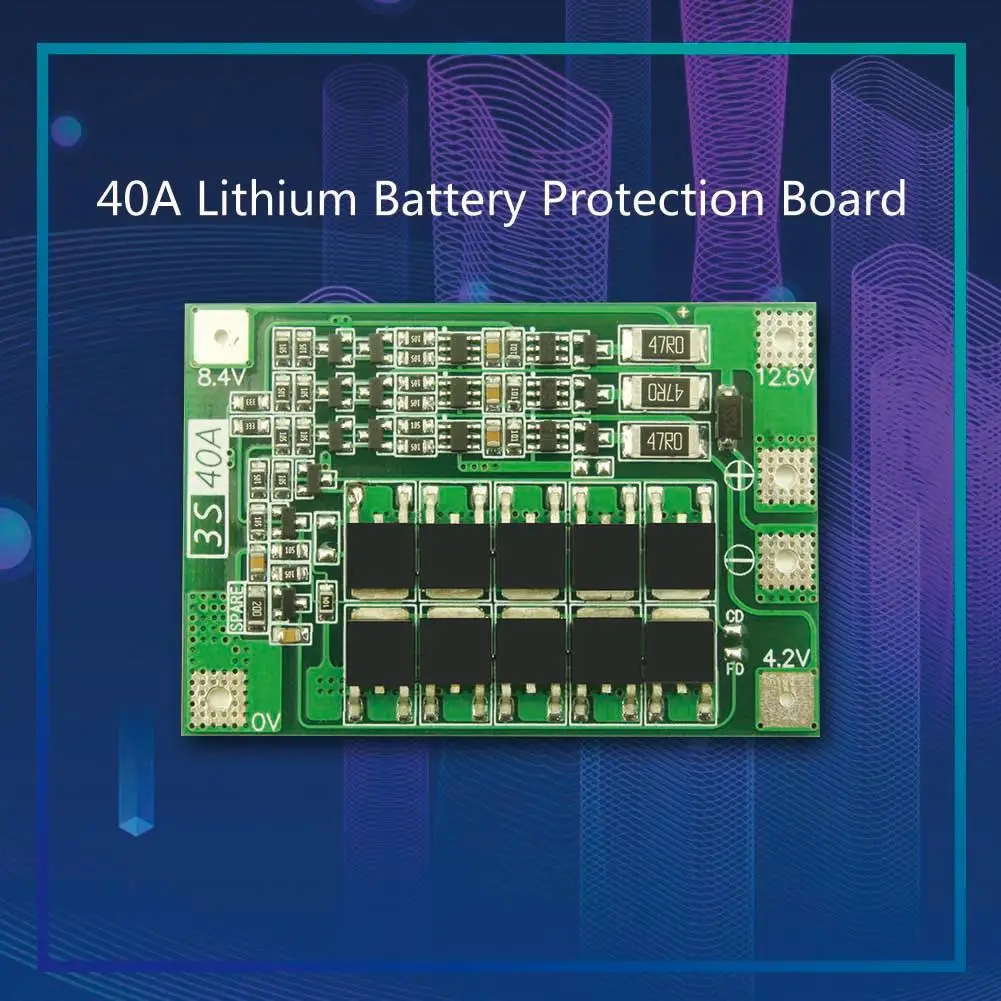

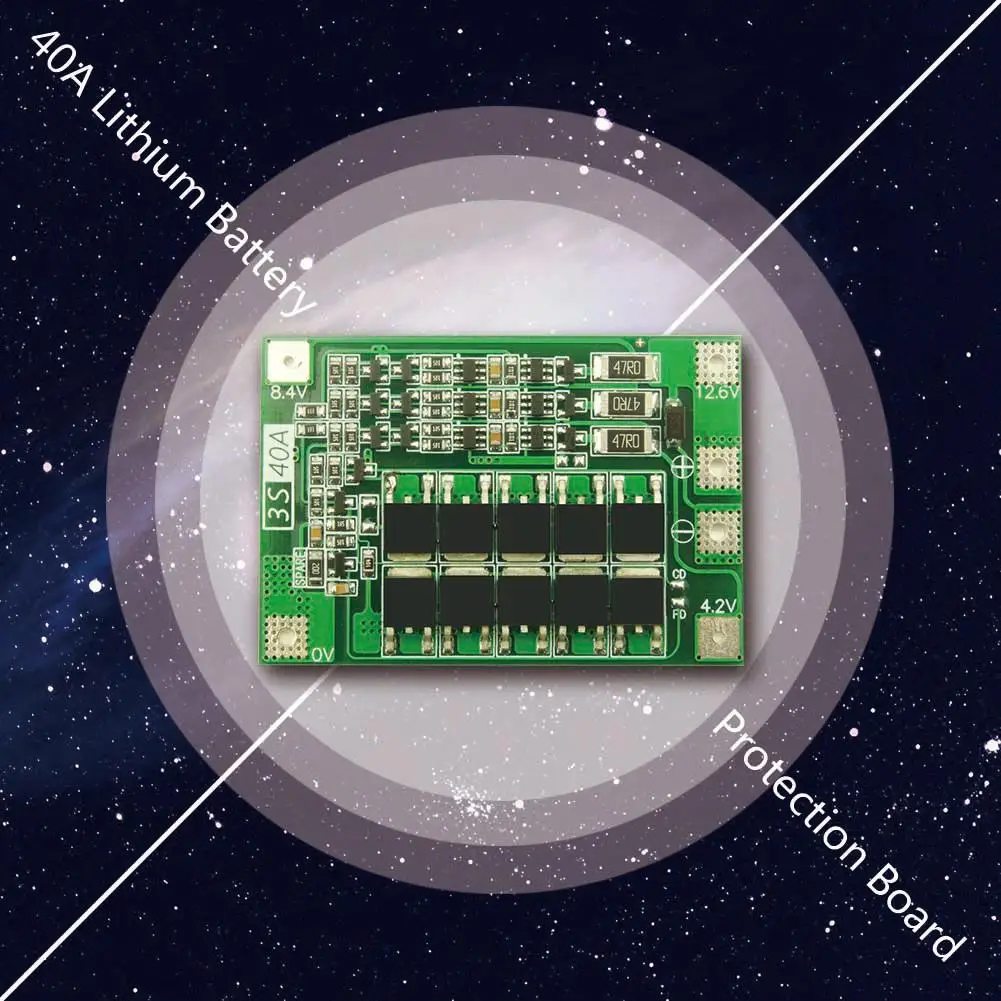

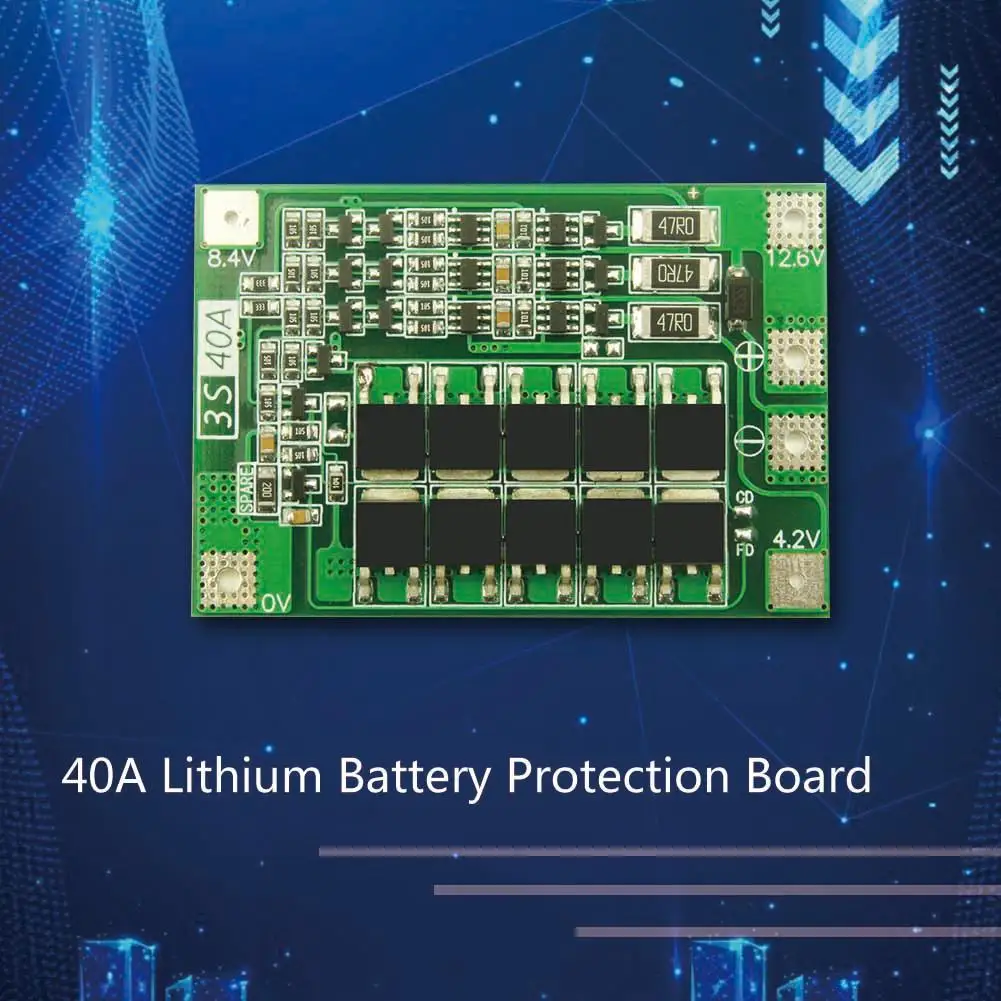

3S 40A литий-ионная литиевая батарея зарядное устройство модуль PCB плата защиты BMS

[Customizedpruductemplate] [/CustomizedpruductTemplate]

Описание:
Сфера применения: для литиевых батарей с номинальным напряжением 3,7 V и Полный напряжения 4,2 V, в том числе 18650, 26650 и полимерный литий батареи.

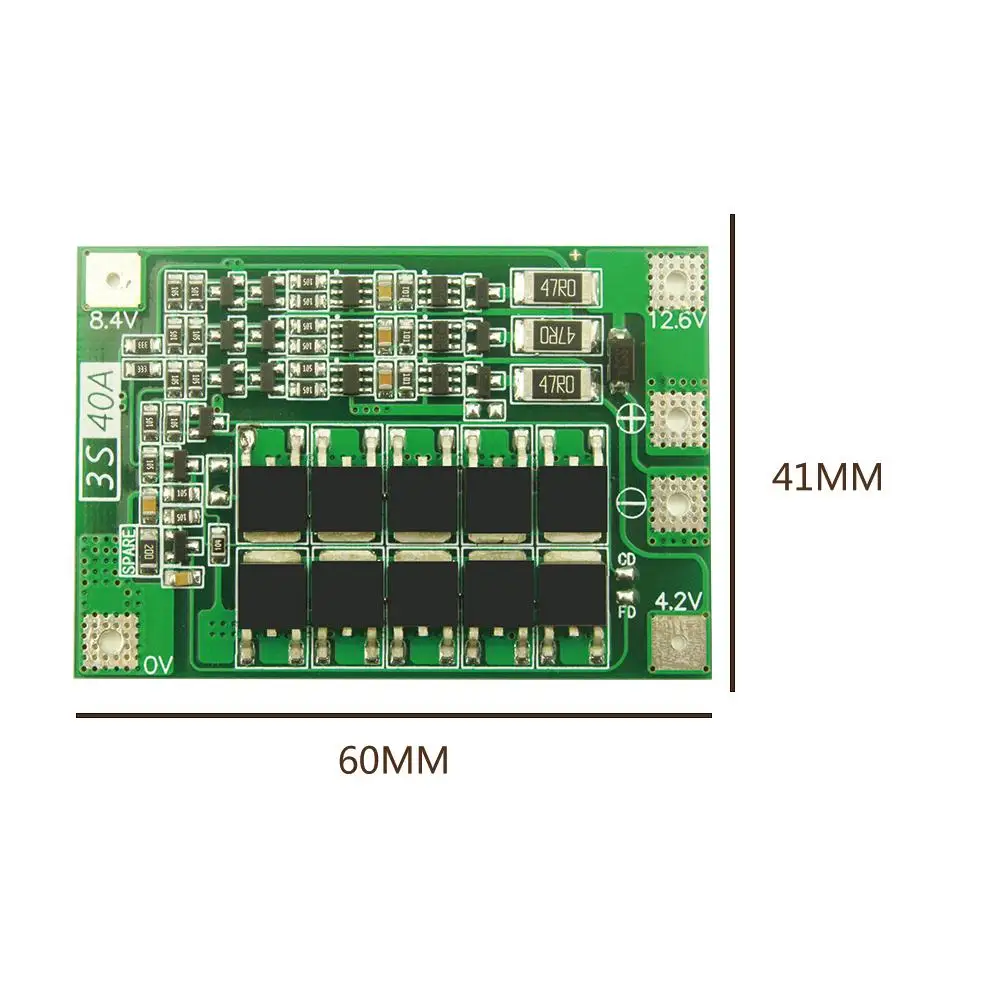

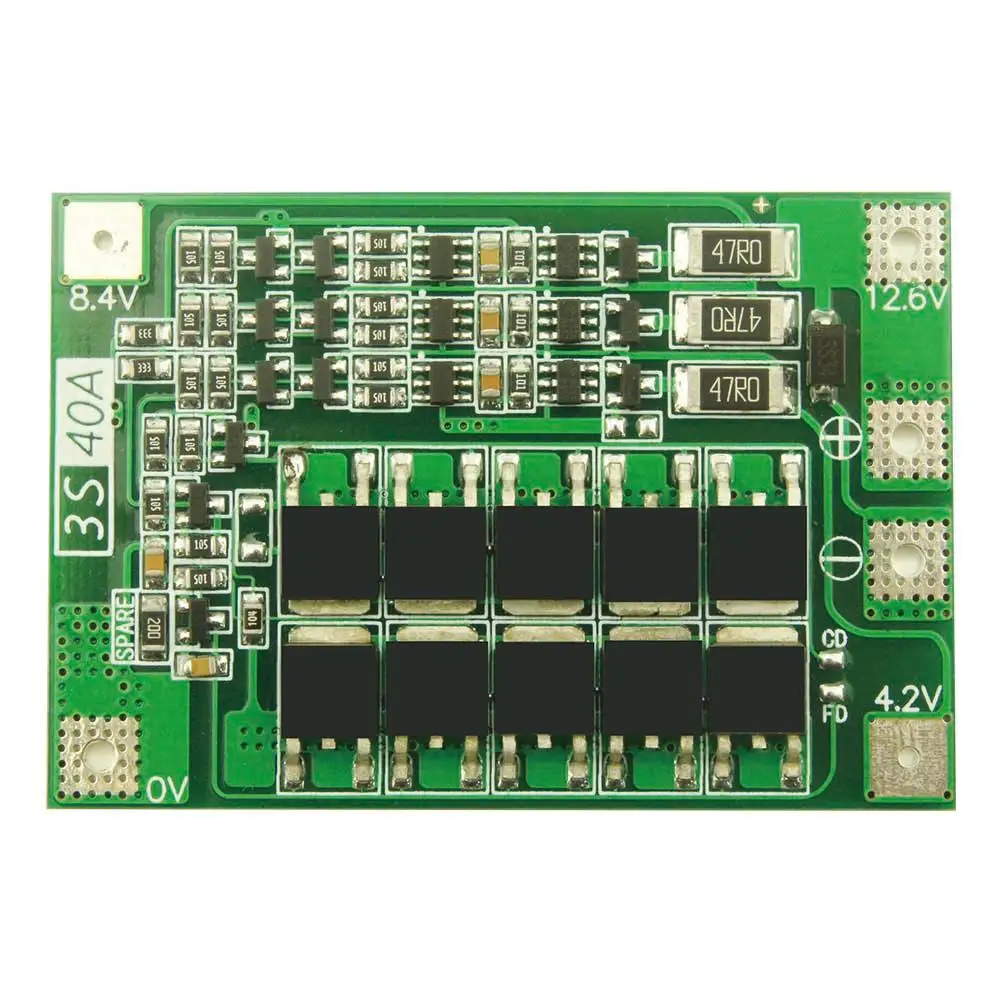

Размер изделия: 41*60*3,4 мм/1,61*2,36*0,13 "(улучшенное издание)
Вес изделия: 14 г (улучшенная версия)
Зарядка Напряжение: 12,6 V-13,6 V
Непрерывный ток разряда (верхний предел): 40A (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите использование тока нагрузки)
Ток непрерывной зарядки (верхний предел): 20А
Подходит для электрических дрелей с пусковым током ниже 80А и мощностью НИЖЕ 170 Вт, сбалансированная функция зарядки.

Характеристики:
Электрические параметры
Наименования минимально типичные максимальные Примечания
Ток потребления 12 18 24 мкА
Защита от перезаряда напряжение 4,2 4,25 4,3 V
Равновесное Пусковое напряжение 4,17 4,2 4,23 V версия равновесия
Равновесный ток 95 100 105 мА
Равновесная Мощность нагрева 1,17 1,29 1,43 Вт
Защита от перезаряда восстановления напряжения 4,1 4,15 4,2 V
Защита от избыточной разрядки напряжения 2,4 2,5 2,6 V

Напряжение возврата 2,8 3 3,2 V
1С разрядка после защиты от перегрузки 3,2 3,5 3,8 V 2C разрядка
Перенапряжение напряжения восстановления 2,9 3,2 3,3 V
На сопротивление 2,5 3.5 МОм
Защита от перегрузки по току 70 80 90 A
Время задержки перегрузки по току 100 150 200 мс
Резистивная нагрузка с непрерывным рабочим током 0 40 40 A
Непрерывная выходная мощность 0 504 504 Вт резистивная нагрузка

Температура окружающей среды-40 25 85 ℃

Общие ошибки и методы лечения:
Метод проверки неисправностей и объяснения причин
Невозможно измерить напряжение трех батарей при зарядке. Если напряжение одной батареи превышает 4,25 в или около того, плата защиты начнет защиту от перезарядки. Хорошо сочетается с батареями и не смешивает хорошие батареи с плохими.
Невозможно измерить напряжение трех батарей путем разрядки. В том случае, если напряжение одной батареи превышает 2,7 V или около того, резервная плата начнет защита от избыточной разрядки.
Сбой заряда/разряда 0 В, 4,2 в, 8,4 в, 12,6 в Шахматная проводка повторная проводка или замена новой платы
Сбой перезаряда/переразряда
Защита от разрядки проверяет, достаточно ли прочный Аккумулятор для разрядки и превышает ли исходный ток нагрузки ток защиты от перегрузки по току защитной пластины. Замена батарей с более сильной разрядкой или защитными панелями с большим током
Ремонт сварки между одной ногой виртуального сварочного элемента и печатной платы
Короткое замыкание между двумя или более контактами компонента непрерывного сварочного элемента. Компонент перемотки
Когда электростатический пробой а не электрифицирован, измеряются G, D и S полюсы транзистора MOS. Если сопротивление вперед и назад любых двух штифтов 0Ω, показан пробой. Снимите и замените трубку MOS
Измеряются сопротивление G и D полюсов, G полюсов и S полюсов МОП-транзисторы. Если есть сопротивление, указывающее, что пробой произошел, нормальное сопротивление должно быть бесконечным.

Вопросы, требующие внимания:
1. Успешного запуска электрическая дрель требуется три 10C-20C аккумуляторных батарей, или шесть 6C-10C мощность Аккумулятор и зарядное устройство с напряжением 0 В и 12,6 V соединительные линии, использование медных проводов более 3 квадратных миллиметров (никелевые листы не могут быть использованы!).
2. Строго следуйте проводке, сварочная линия не может касаться каких-либо компонентов на плате, не короткого замыкания.
3. В тех случаях, когда одна батарея превышает 4,2 V впервые или у вас есть какие-заряжается, 430 сопротивление произведет жару и разрядка (разряд остановится около 4,19 V). Если сопротивление «430» нагревается серьезно, пожалуйста, проверьте, сделано ли неправильное соединение.

Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Возможны отклонения в 1-3 см вследствие измерений вручную.



1 X Защитная панель литиевой батареи
