Интегрированный контроллер HMI PLC все-в-одном 7 дюймов ЦП 7-дюймовый транзистор с

Интегрированный контроллер HMI PLC все-в-одном 7 дюймов ЦП 7-дюймовый транзистор с

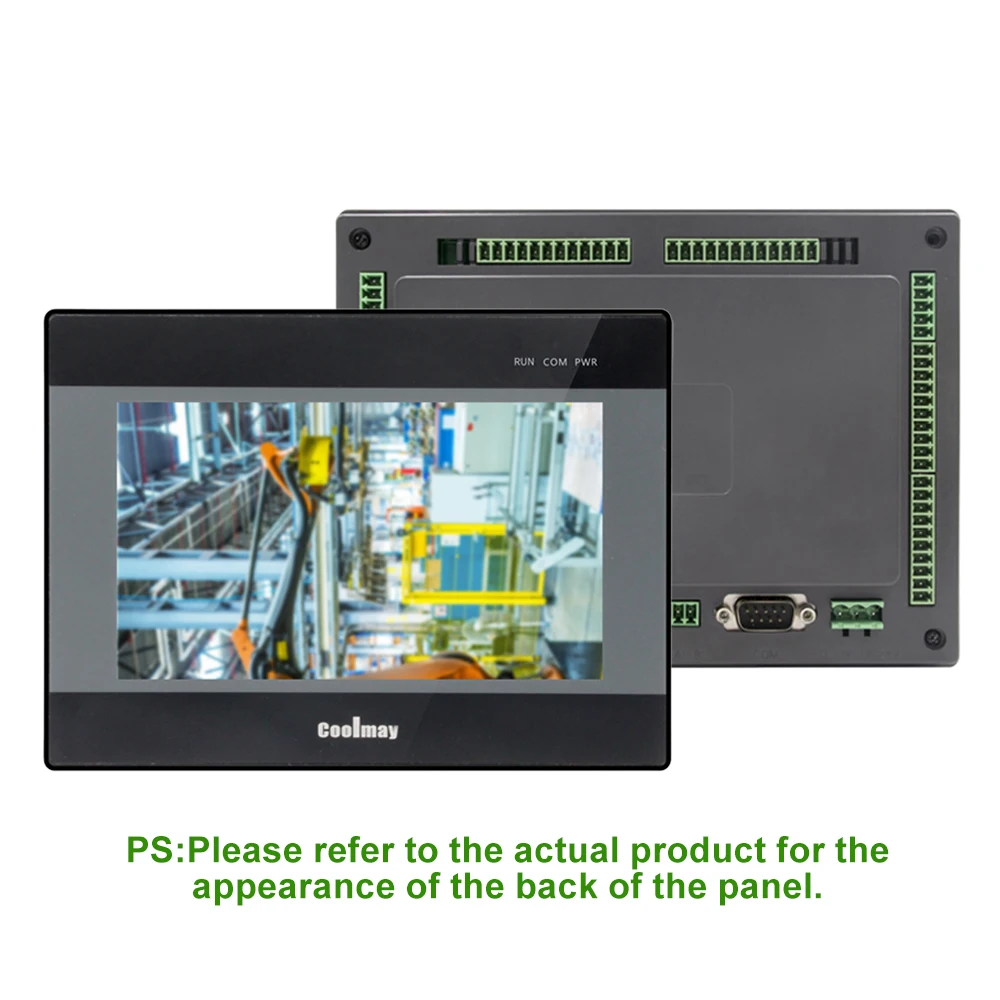

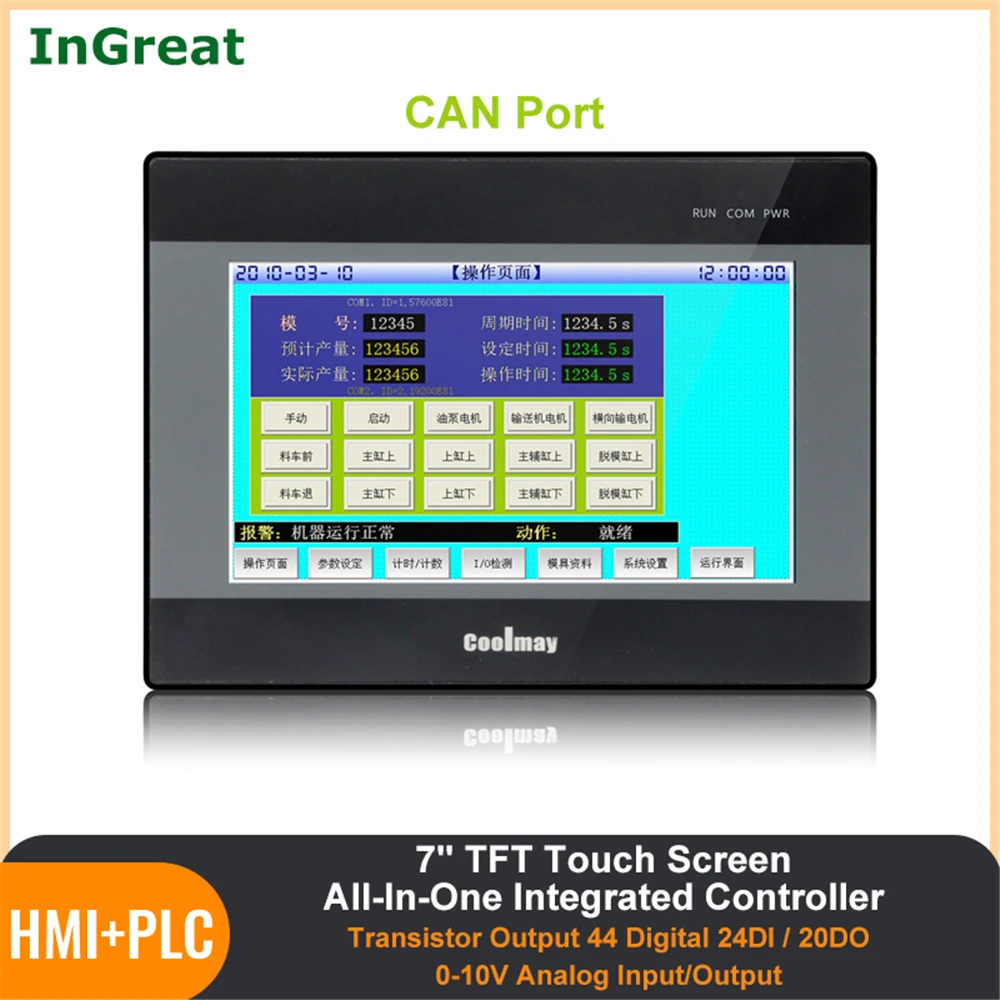

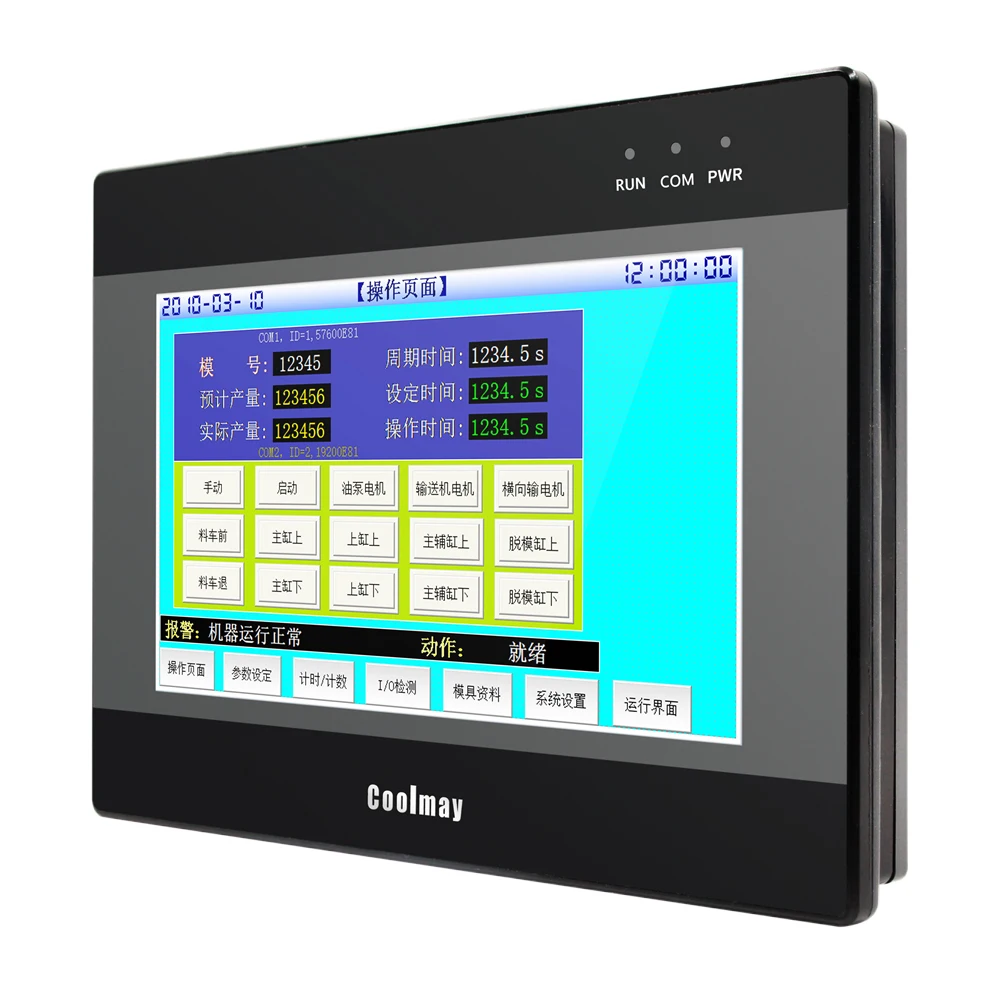

1X7"HMI + PLC все-в-одном контроллер

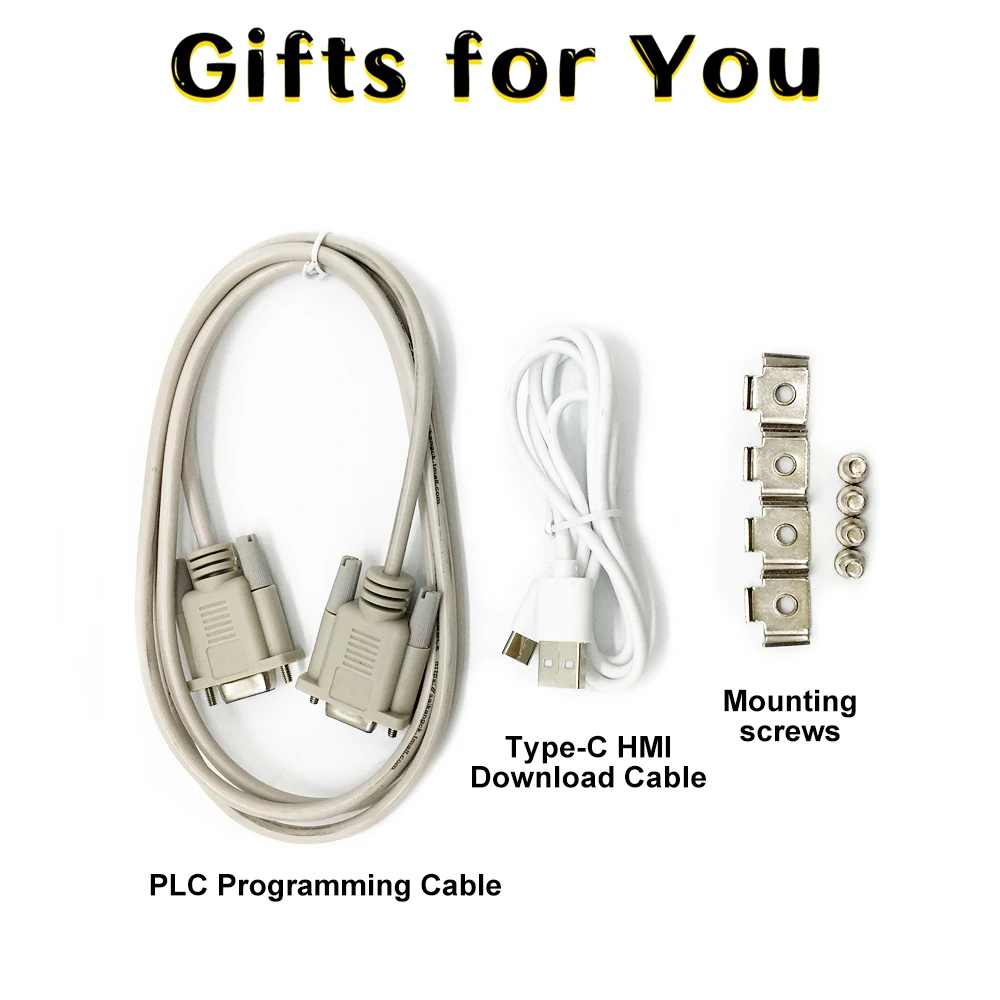

1X Кабель для программирования ПЛК
1X кабель для загрузки типа C HMI
4X крепежные винты

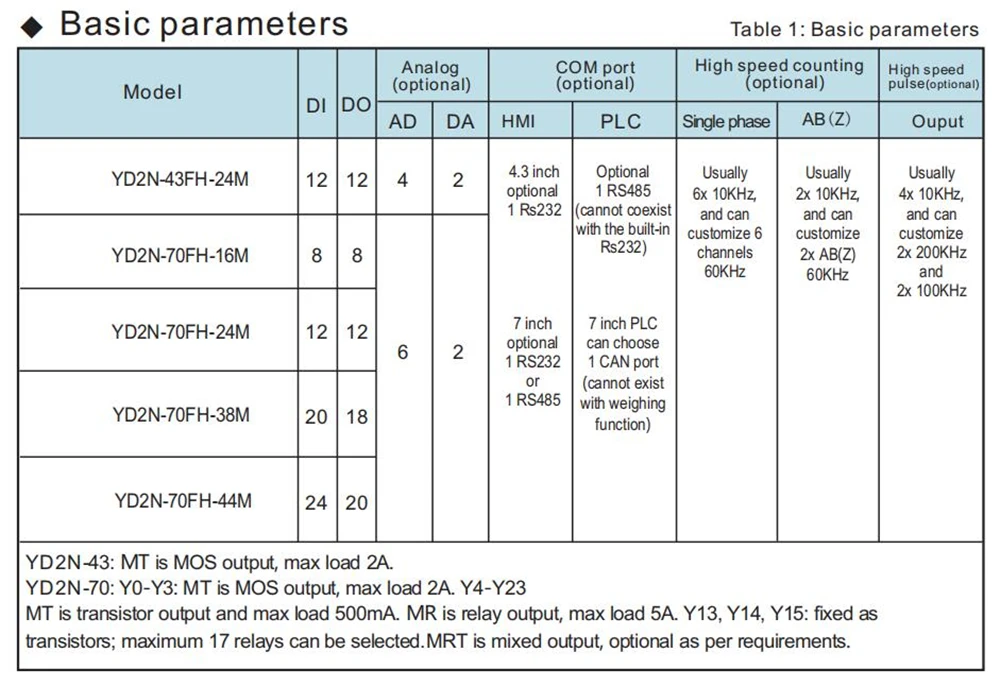

Электрические параметры:
Входное напряжение:Постоянный ток 24 В

Размеры:210*146*36 мм
Размер дисплея:7 дюймов TFT (154*87 мм)
Размер выреза:192*138 мм
Разрешение:800*480 пикселей
RAM:NOR Flash 16 Мб
ПЗУ:64 Мб
ЦП:32bit CPU 408 МГц
Скачать Порт:Тип C
Программное обеспечение:MView
Особенности: Резистивная панель 60K цветов, может отображаться в портрете
Язык отображения:Китайский и английский

Аналоговый вход:6Каналы0-10 в
Аналоговый выход: 2 канала 0-10 в
БанкаПорт связи:Поддержка
Примечание:Может использоваться только для внутренней сети CAN
(Скорость передачи данных, установленная в D8153,master или slave station, набор в D8150,
Максимальная поддержка 32 slave. Мастер и раб Макс делятся 32 регистрами)
Точность:12 бит
Цифровые выходы (DO) Тип:Выход транзистора
Цифровой ввод/вывод:24DI/20Сделать
Уровень ввода/вывода:Пассивный NPN, изолированный общественный терминал
Релейный выход I/O уровень:Обычно открытый сухой контакт
Допустимый максимальный ток: MOS:2а/Транзистор:500 мА
Ткацкий станок напряжение: DC12V~48 В
Изоляция цепи: Изоляция оптопары
Изоляционное напряжение (источник питания-внешний терминал):1500 ВПеременный ток
Время отклика: Высокая скорость вывода10ΜS,Другие0.5 мс
Высокая скорость импульса:По умолчанию 4 канала 10 кГц
Высокая скорость выходной частоты:Y3-Y0 10 кГц
(Мы можем настроить 4 канала: Y0/Y1 200 кГц, Y2/Y3 100 кГц, если нужно, пожалуйста, свяжитесь с нами)

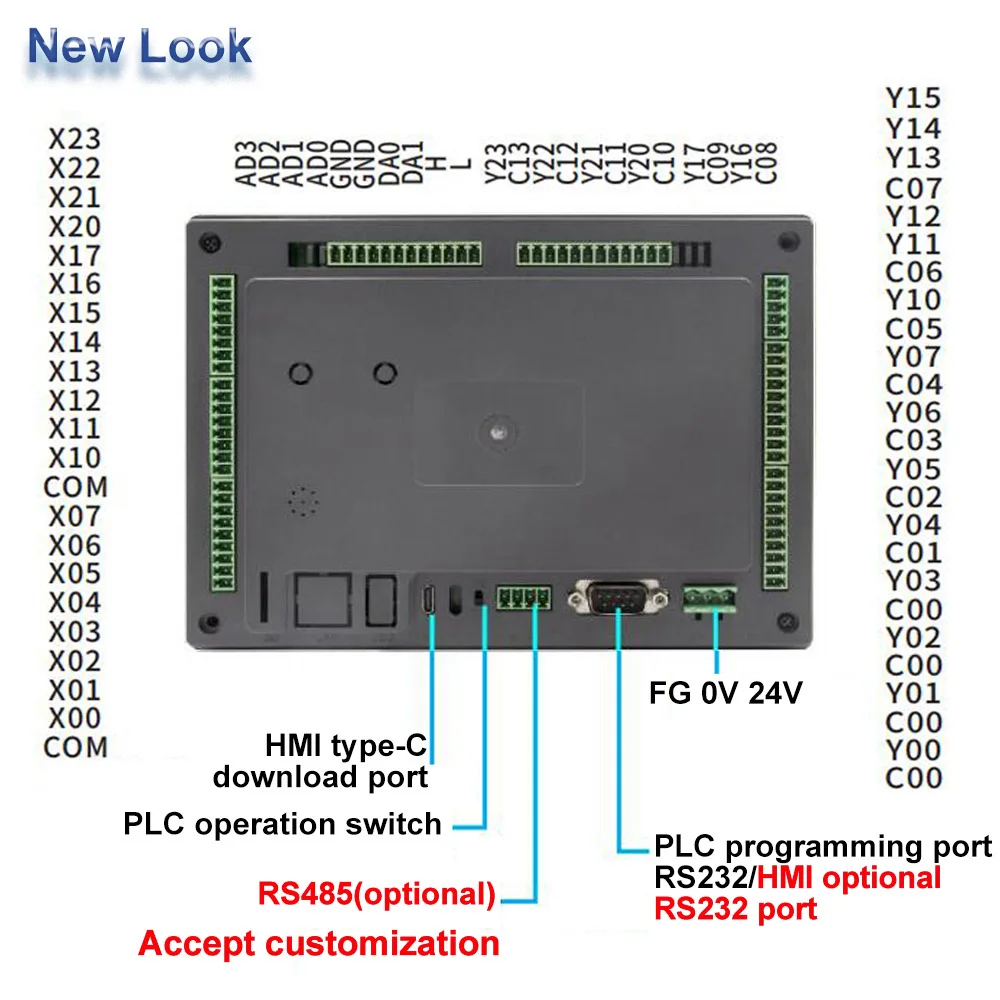

PLC переключатель:Переместите DIP-переключатель на задней панели в «R» (запуск)
PLC порт связи:1 порт программирования RS232
Выходной уровень: COMПорт соединяет отрицательный терминал
Метод изоляции: Фотоэлектрическая муфта
Входное сопротивление: Высокоскоростной входной терминал 3.3K Ω/обычный входной терминал 4.3Ω Ω
Вход включен:Высокоскоростной вход> 4.5 мА/Обычный вход> 3,5 мА
Вход выключен: Вход <1,5 мА
Функция фильтра:Фильтр может установить от 0-100 мс, по умолчанию как 10 мс
Высокая скорость подсчета:6 однофазных (X0-X5)10 кГц
Уровень входного сигнала:COM порт соединяет отрицательный терминал
Рабочая температура:0 °C ~ 50 °C
Относительная влажность: 5% ~ 95% относительной влажности
Программное обеспечение: Совместимость с MITSUBISHI GX8.52 и WORKS2

☑Руководства и программное обеспечение:
Инструкции по эксплуатации+Программное обеспечение
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами напрямую :)

☑Преимущества:
1. Индивидуальные HMI PLC все-в-одном является первым выбором для малого и среднего размера автоматизации,
С многофункциональной, стабильной производительностью, удобным обслуживанием, безопасным и надежным.
2. Максимальная поддержка 6 аналоговых входов (7 '') и 2 аналоговых выхода, точность 12 бит.
Аналоги можно напрямую считывать с помощью регистров и для вывода данных.
3. Поддержка многоканальных высокоскоростных счетчиков и высокоскоростных импульсных функций. Высокая скорость подсчета
Обычные 6 однофазные 10 кГц или 2 AB (Z) фазы 10 кГц; Могут быть специально настроены как 6
Однофазный подсчет 60 кГц или 2 AB (Z) фазовый подсчет 60 кГц; Высокоскоростной импульсный обычный 4
Каналы 10 кГц; Могут быть настроены как 2 канала 200 кГц и 2 канала 100 кГц.
4. Сенсорная панель использует 32-битный процессор, который работает быстро. Производительность эквивалентна серии Tk HMI.
5. HMI и PLC могут быть зашифрованы отдельно. Пароль ПЛК с 12345678 может полностью запрещать
Чтение программы и не может изменить данные часов. (Примечание: PLC только поддерживает 8-битную пароль шифрования)
6. Поддерживает внешнее прерывание и функцию watchdog. 7 дюймовая моноблочная установка может выбрать 1 канал
Для загрузки ячейки (Точность составляет 24 бит) или порта связи CAN.
7. Подходит для подключения разъема 3,81 мм, что удобно для проводки.
8. PLC совместим с программным обеспечением для программирования Mitsubishi. HMI использует программное обеспечение для программирования mView.

☑Примечание:
1. Питание после подтверждения напряжения (24 В постоянного тока, >18 Вт) и правильной проводки, чтобы избежать повреждения.
2. Избегайте подключения или подключения кабеля к электричеству, или это легко привести к поражению электрическим током или замыканием.
Когда продукт излучает запах или ненормальный звук, пожалуйста, немедленно выключите питание.
Во время обработки резьбовых отверстий или проводки не сбрасывайте металлические кристаллы и проволочную головку в вентиляцию
Отверстие контроллера, которое может привести к поломке и распаду продукта.
3. Не связывайте кабели питания и кабели связи вместе или не закрывайте и не держите их
Расстояние 10 см или более. Сильные и слабые течения должны быть разделены и правильно заземлены.
В тяжелых помех, входные и выходные кабели связи и высокочастотные
Сигналы должны использовать экранированные кабели для улучшения производительности от помех. Клемма заземления
FG на этом блоке должен быть должным образом заземлен, чтобы улучшить способность анти-помех.

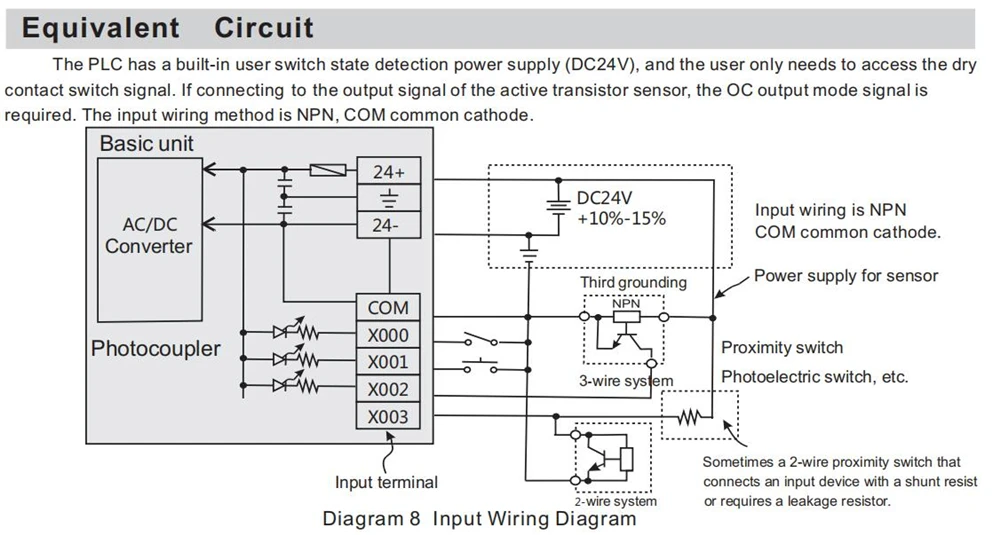

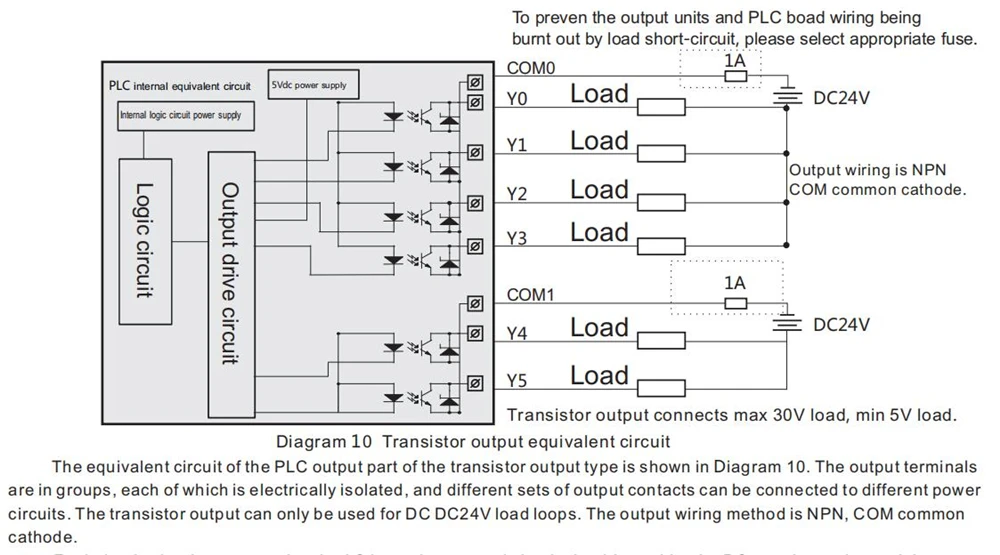

4. COM DI DO (транзистор) является общим катодом.
5. Пожалуйста, не разбирайте изделие или не меняйте проводку. Или это может привести к поломке,
Неисправности, потери или пожар.
6. Во время установки или демонтажа продукта, убедитесь, что выключили всю мощность.
Или это может привести к неисправности и поломке.
