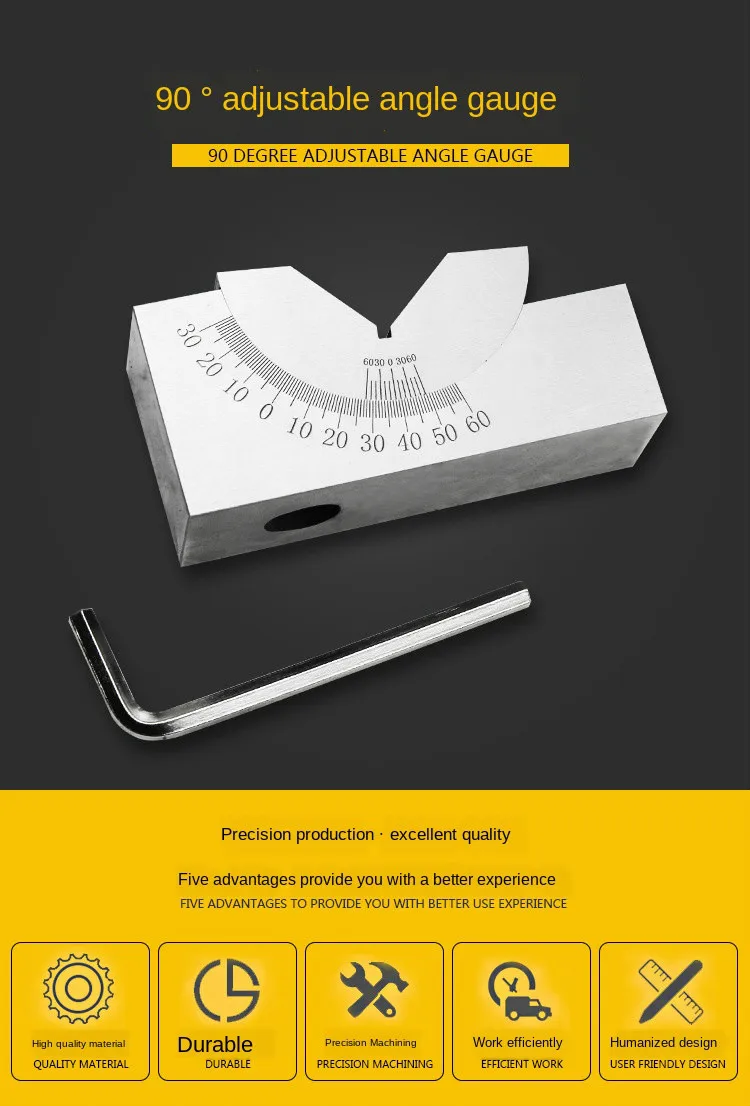

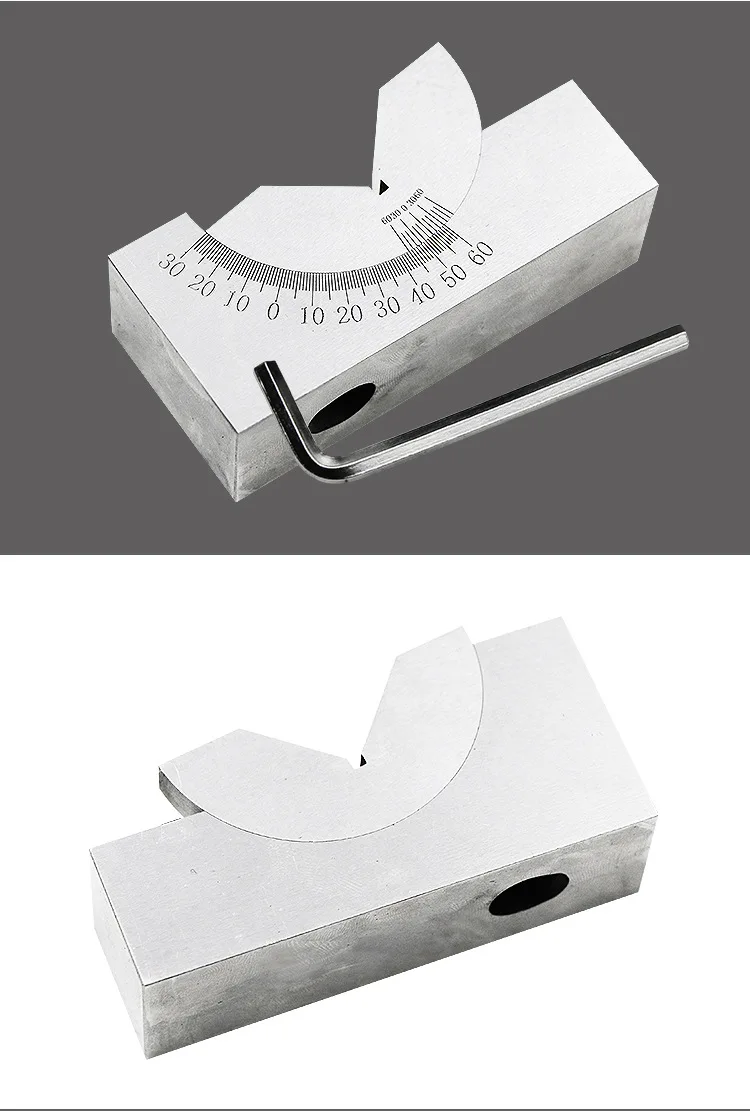

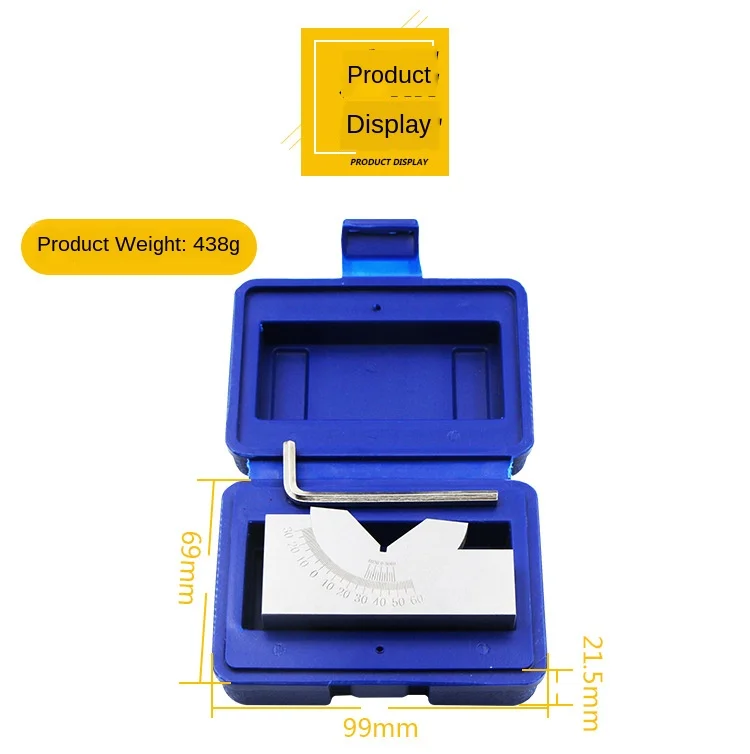

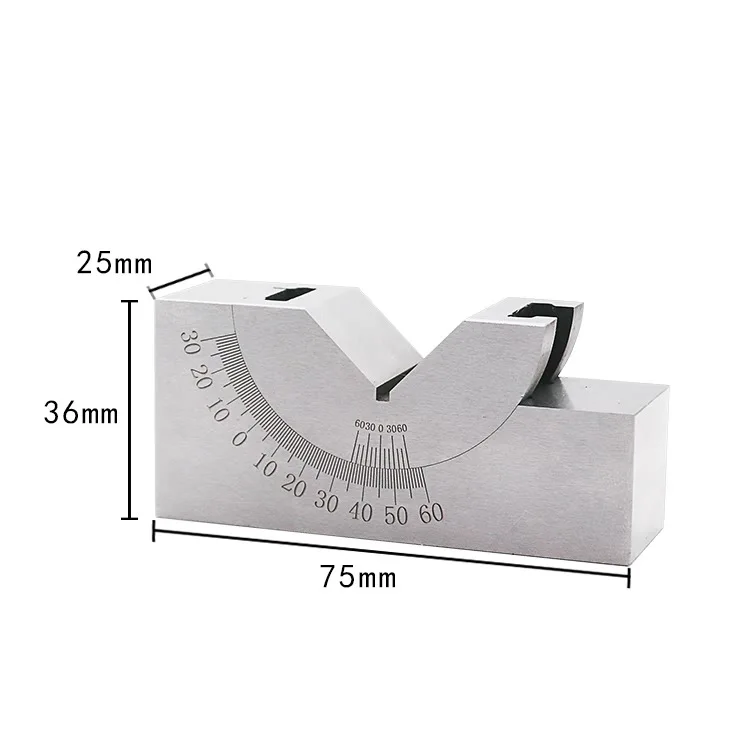

Точные детали для фрезерного станка из нержавеющей стали регулируемая площадка

Точные детали для фрезерного станка из нержавеющей стали регулируемая площадка

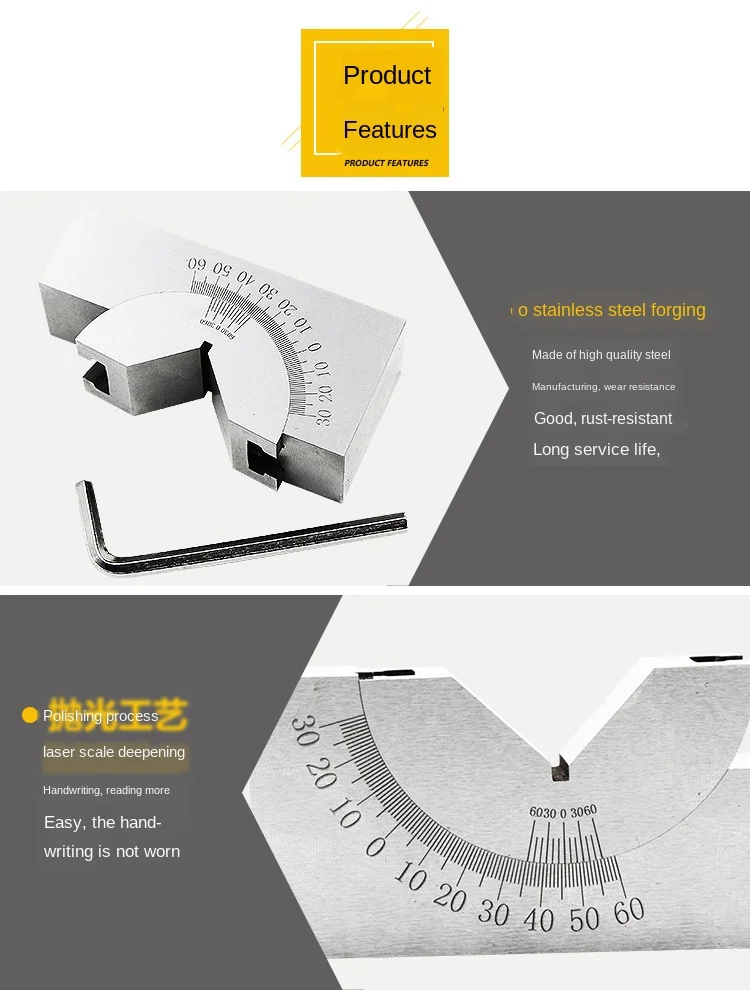

Использование s: на фрезерном станке, облицовочном станке, шлифовальном станке и сверлильном станке, используйте Регулируемый манометр для установки свободной резьбы ножа, сотрудничайте с другими приспособлениями для зажима заготовки и обработки заготовки, такие как обработка наклонной плоскости, сверление Наклонных Отверстий и т. Д.

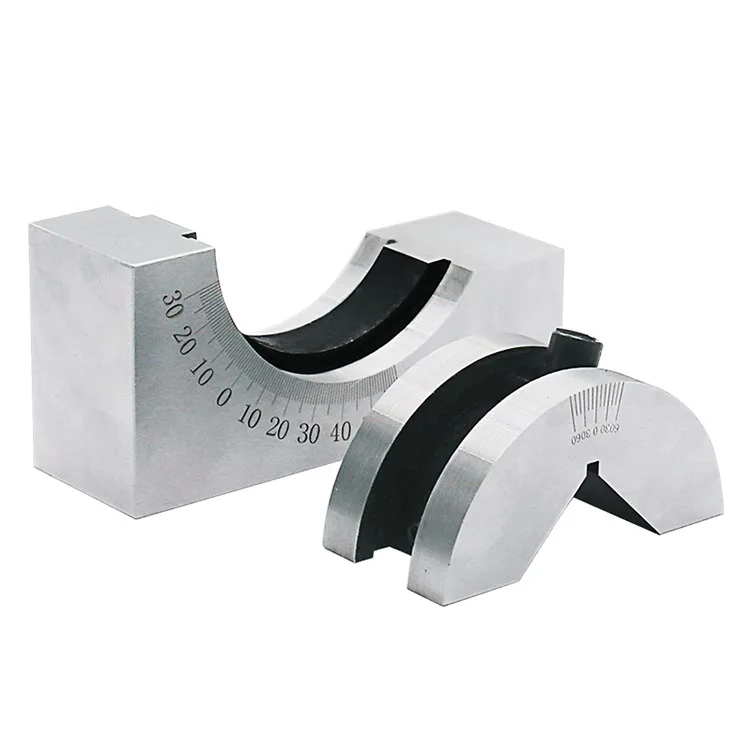

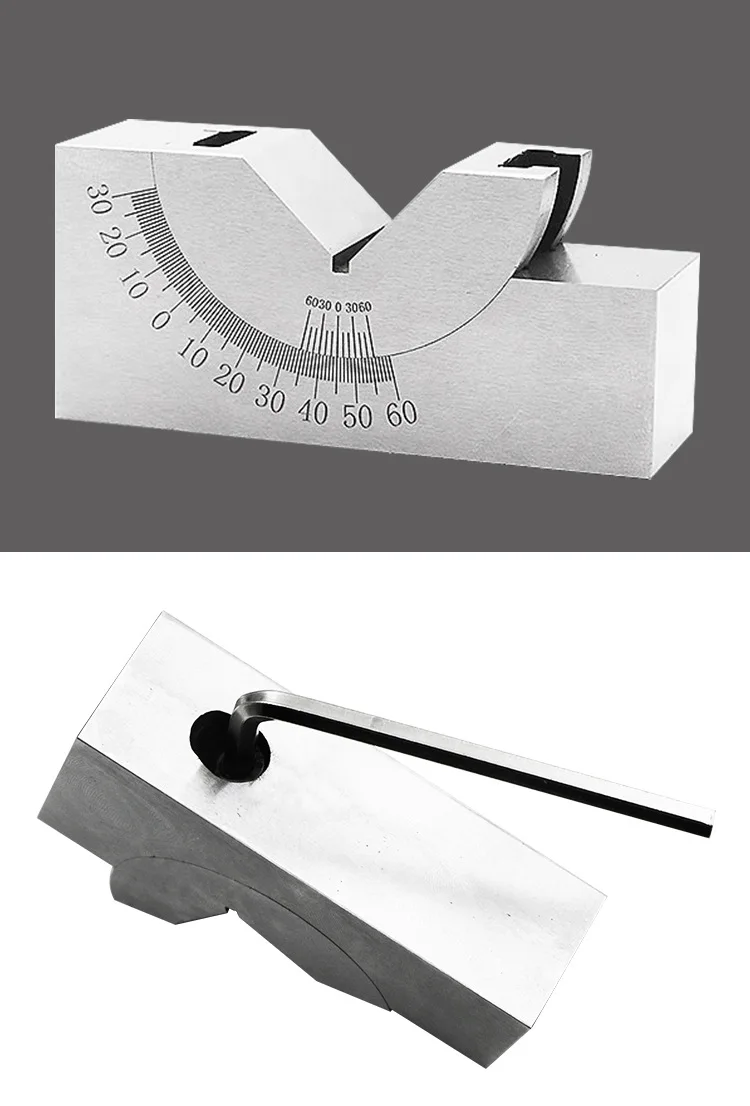

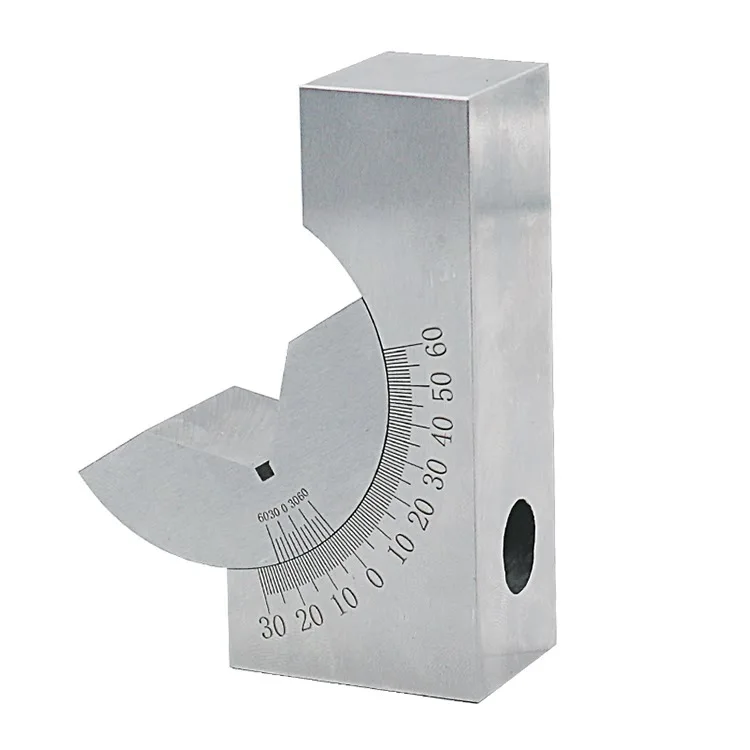

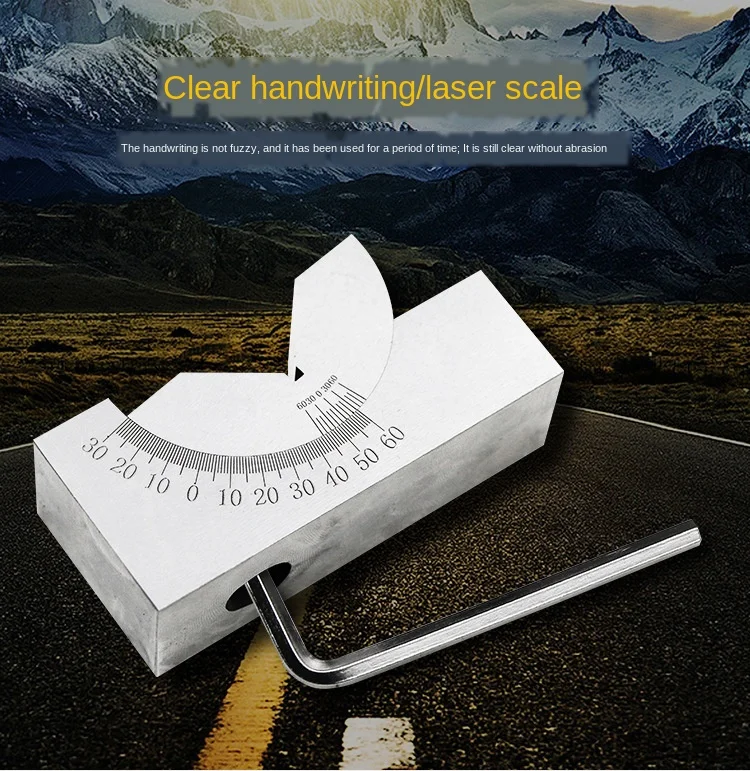

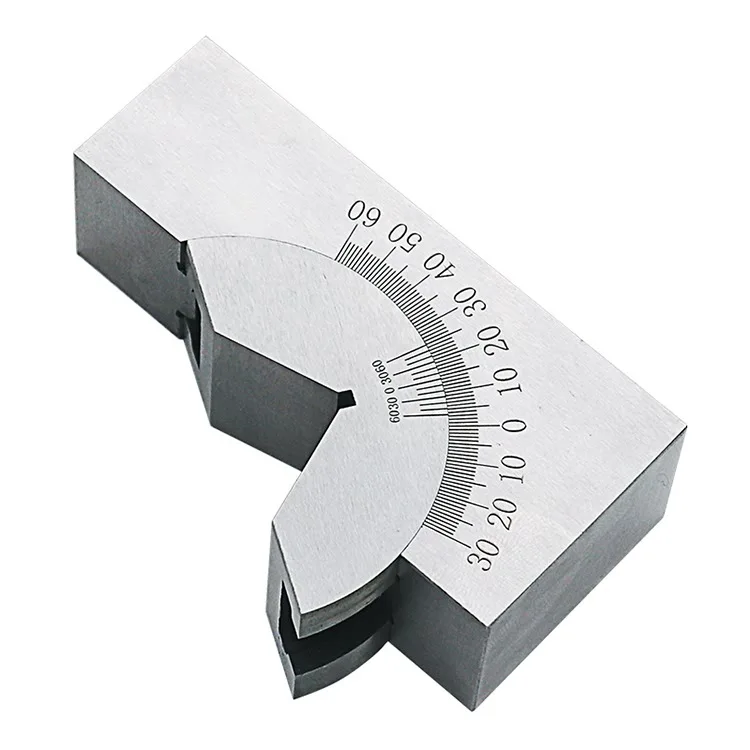

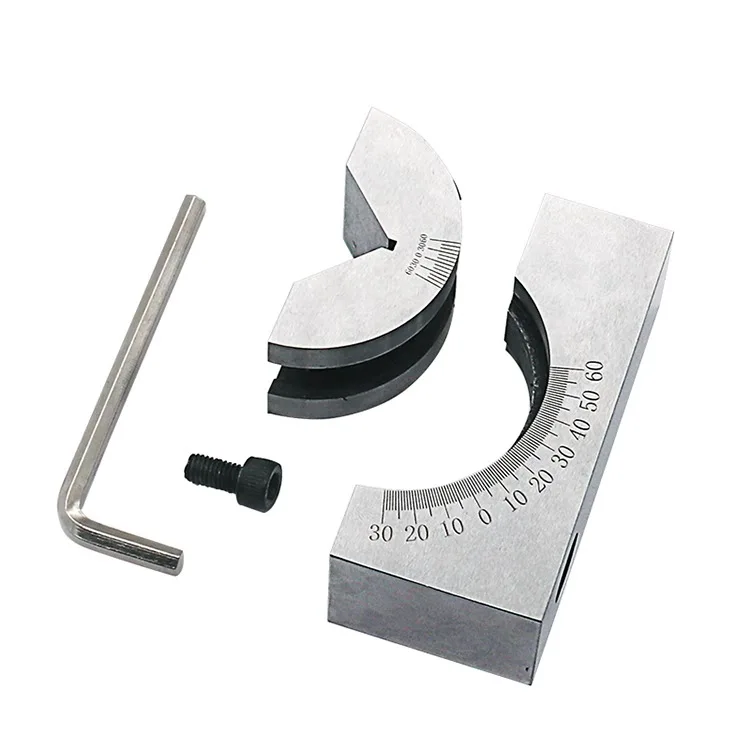

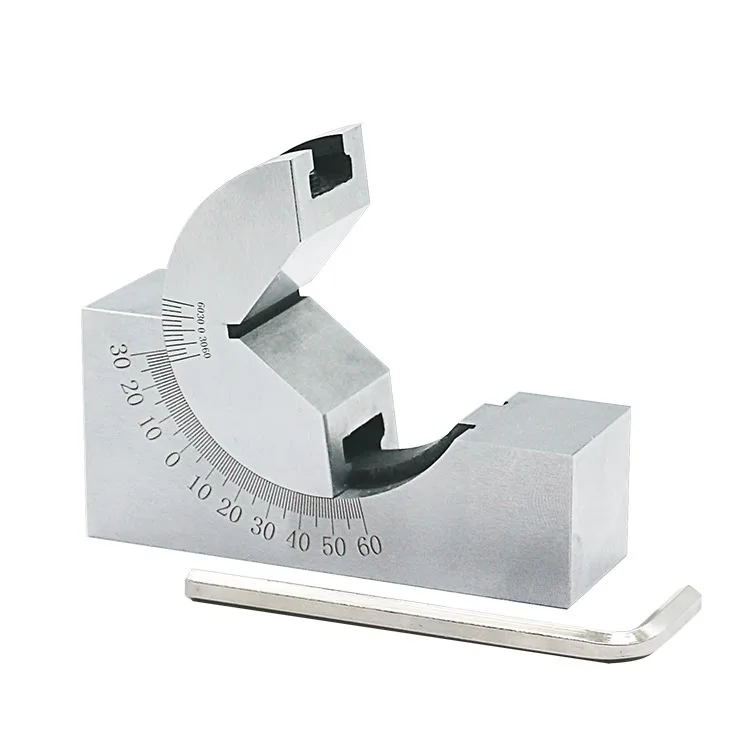

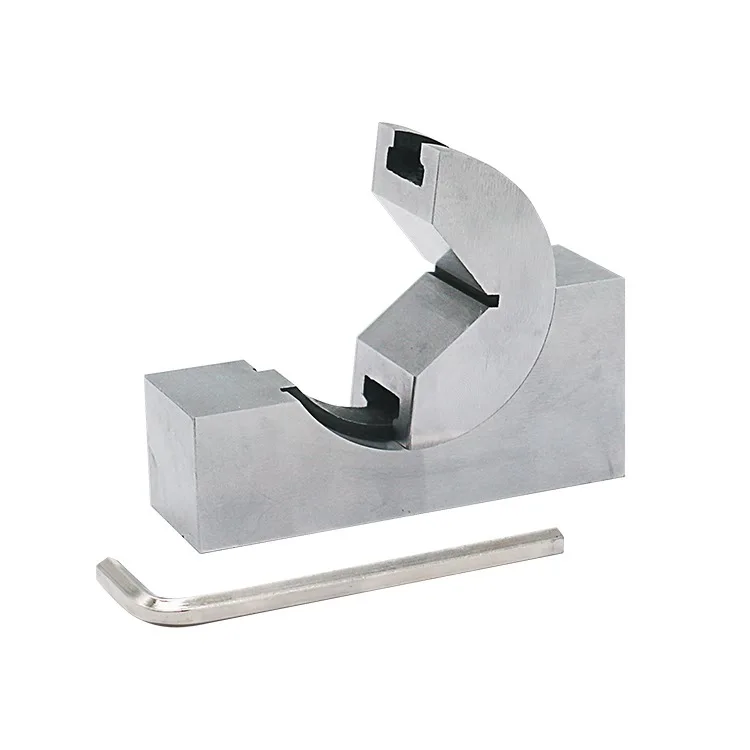

Использование: (1) Ослабьте винт и потяните v-блок, чтобы вращаться вдоль направляющей на основании, чтобы найти целевой угол. (2) Используйте принцип курсора для чтения, степень в основной шкале-1 °, а степень курсора-10 '. После того, как линия «0» на курсоре выровнена с линией «0» на основной шкале, это означает, что измерительная поверхность а параллельна линии данных, И линия передачи B перпендикулярна линии передачи данных.

① Когда курсор «0» находится справа от основной шкалы «0», степень считывается с помощью курсора «0», результаты считываются с помощью шкалы справа от курсора «0» (Метод чтения такой же, как у штангенциркуля). Градусы (°) и оценки ('), засчитываемые, указывают на угол вращения антиблокировочной поверхности измерительных поверхностей a и B.

② Когда курсор «0» находится слева от основной шкалы «0», степень все еще считывается с помощью курсора «0», И оценка считывается с помощью шкалы слева от курсора «0». Степень чтения (°) и минуты (') указывают

A, B угол вращения измерительной поверхности по часовой стрелке.

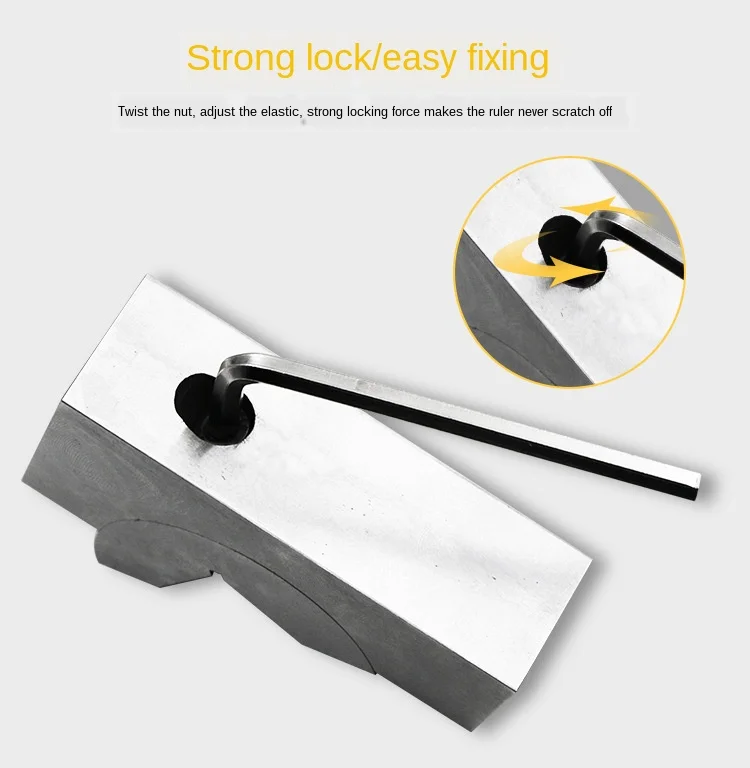

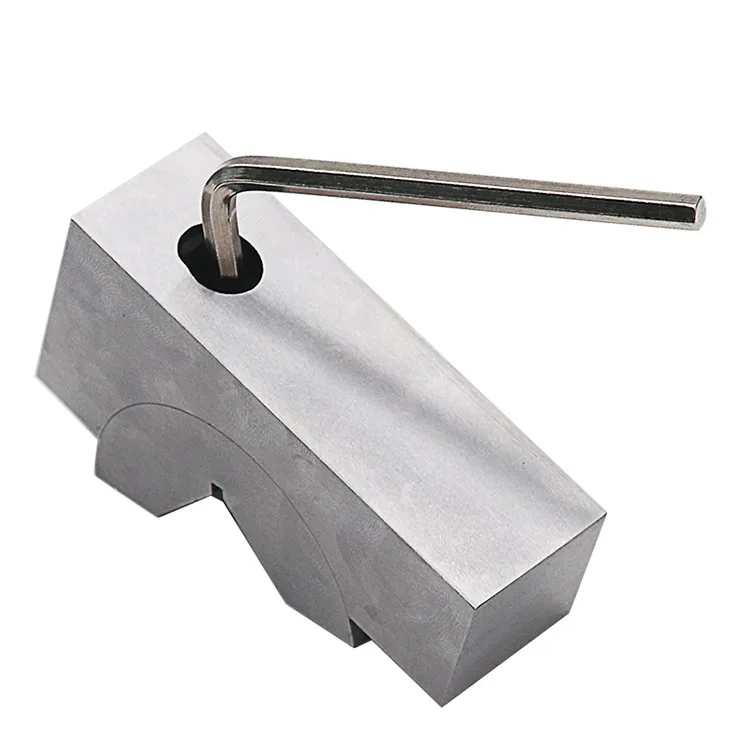

③ Затяните v-блок, чтобы установить винт с основанием после того, как угол регулируется до целевого значения.

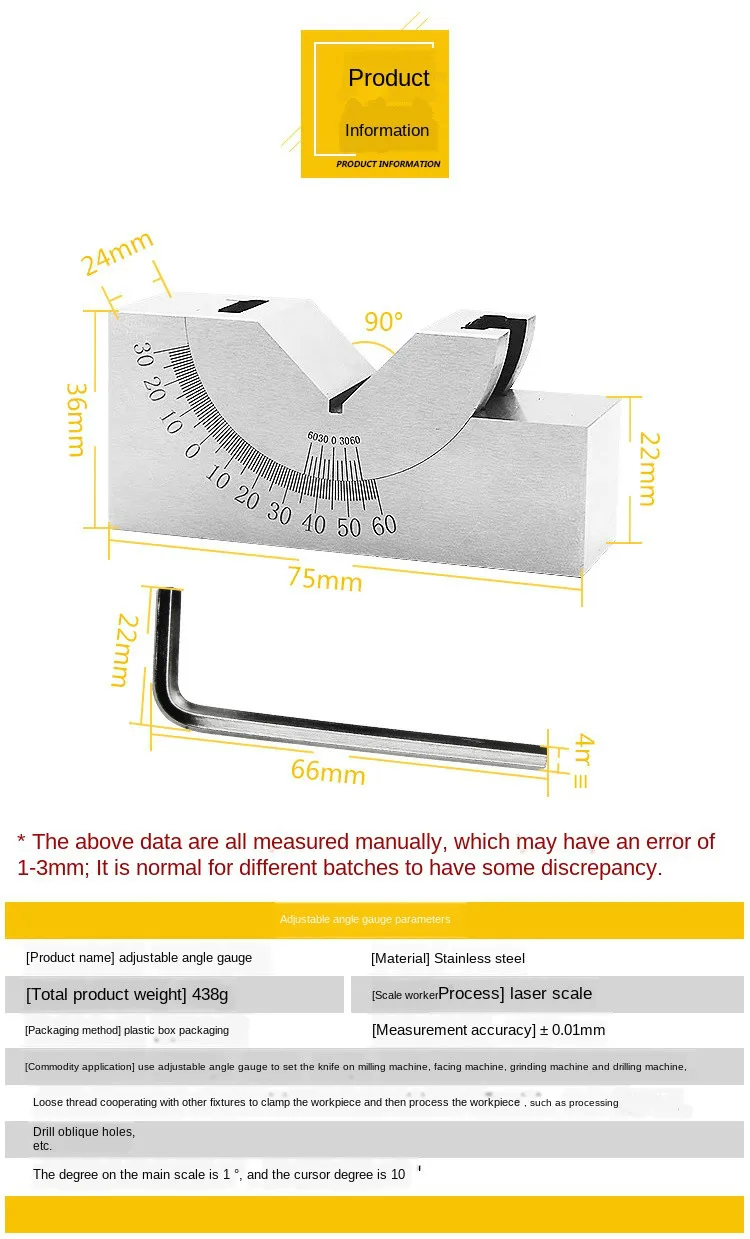

Основные технические показатели:

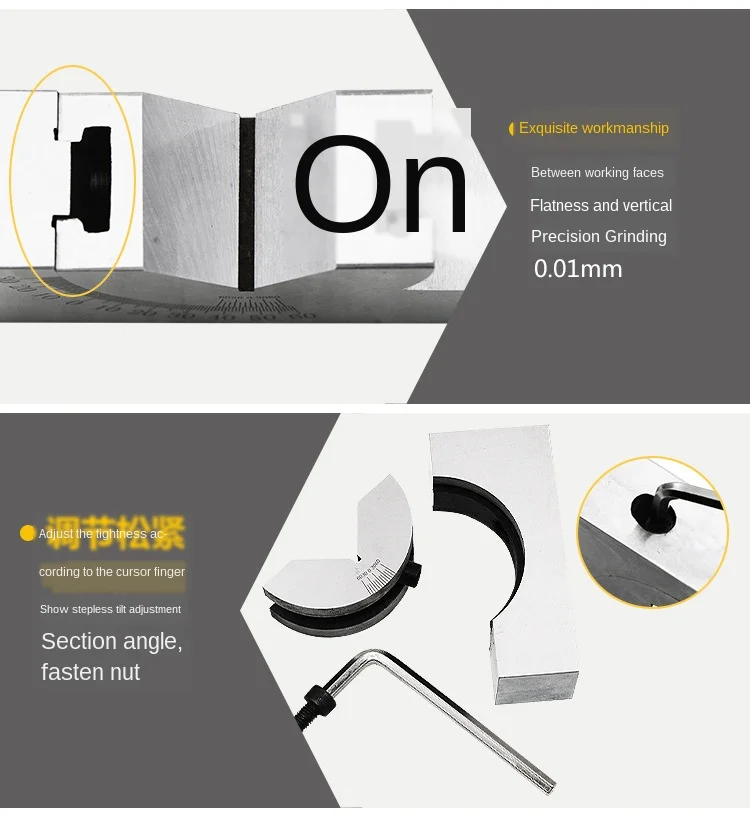

(I) измерение поверхности А и основной плоскости параллельно измерительной поверхности B линии данных перпендикулярно друг другу, курсор «0» линии основной шкалы «0» линии не выше 3 ′, Курсор на шкале точек и основной шкале имеет две линии 11 ° с высокой степенью не больше 5 '; Напротив, затяните винт основной шкалы 0 ° линии курсора "" 0 "линии после выравнивания, A) связи между измерительные поверхности и базовой линии составляет не более 0,01, B вертикальность между измерительные поверхности и базовой линии составляет не более 0,01 мм

(Z) в фиксированном состоянии, регулируемый угол основной погрешности не более ± 10 ′
