Микроконтроллер STM32 V9 сканер симуляции может заменить ссылку V8|Модули для умного

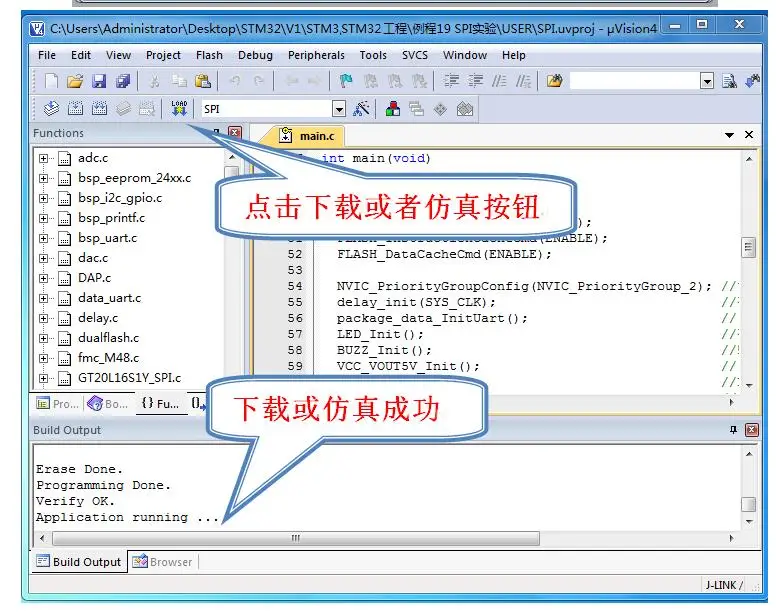

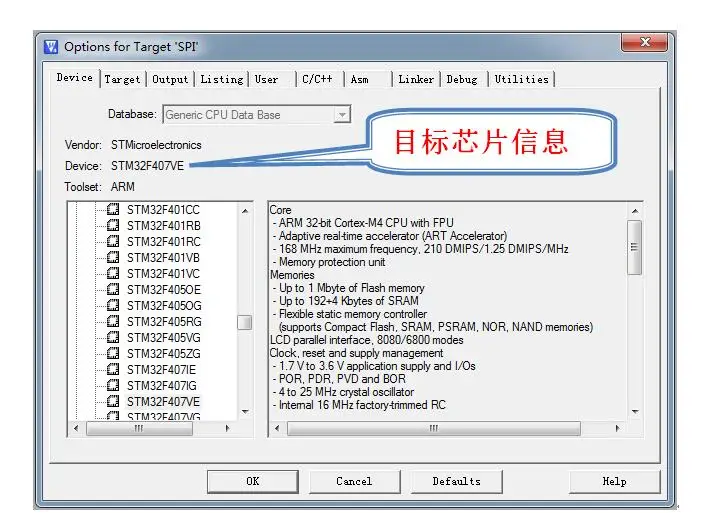

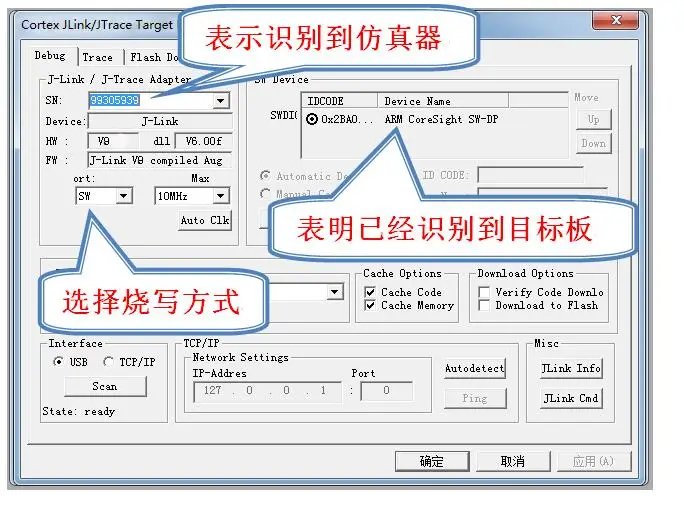

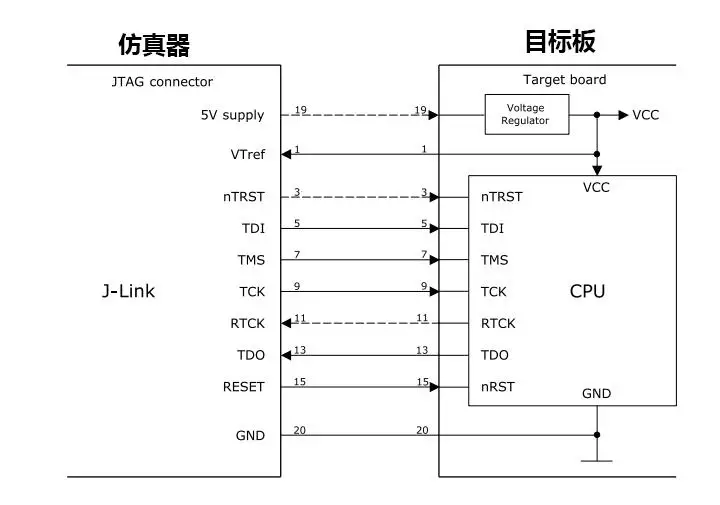

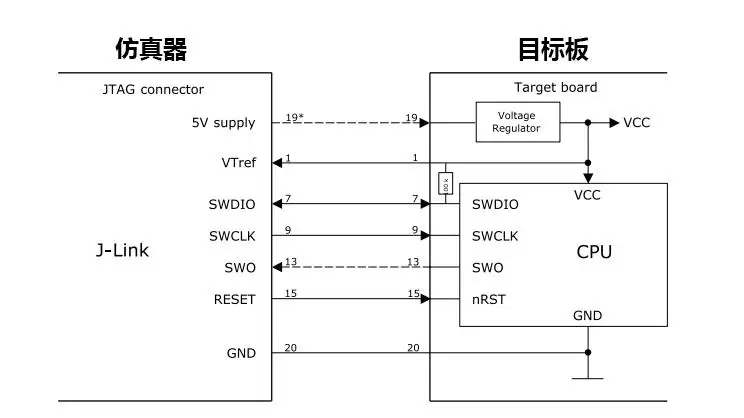

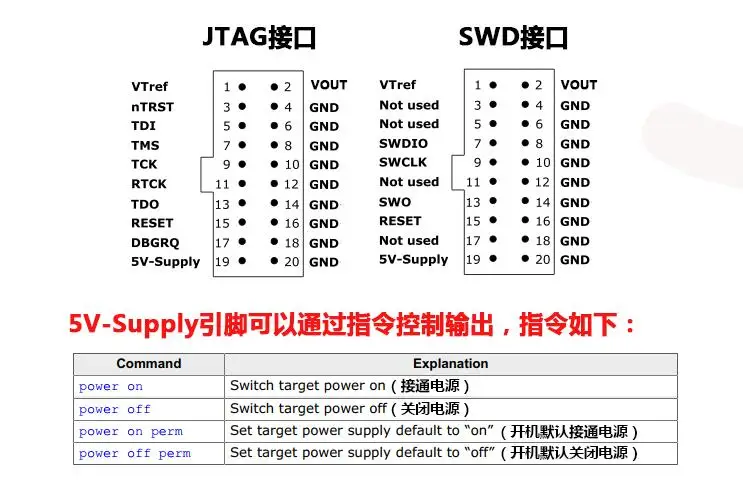

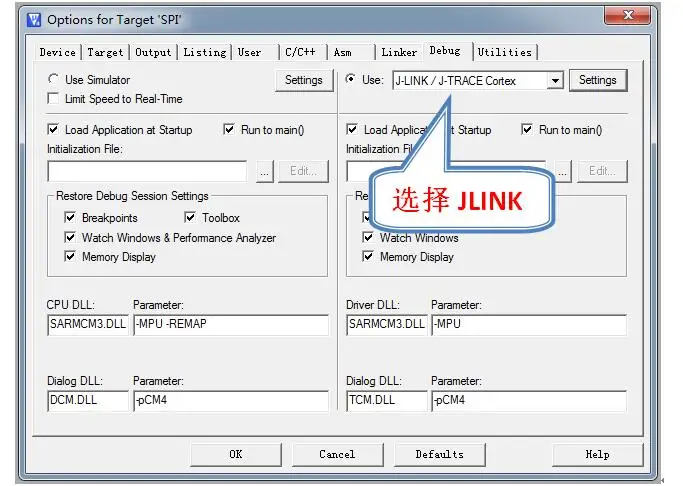

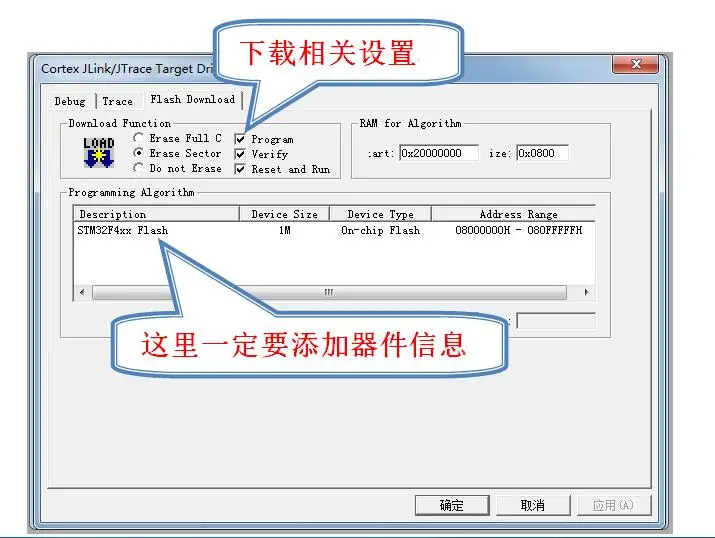

О комплектации:   Стандартный конфигурации: 1 шт. v9 эмулятор 1 шт. usb-кабель для передачи данных 1 шт. 20P 2,54 кабель   Время сохранения заряда в режиме ожидания: Процессоры: ARM7/9/11, Cortex-A5/A7/A8/A9, Cortex-M0/M1/M3/M4/M7, Cortex-R4, микрочип PIC32 и Renesas RX100/RX200/RX610/RX621/RX62N/RX62T/RX630/ RX631/RX63N Разница между JLink V8 и Jlink V9: 1. Скорость отличается: V8 поддерживает до 10 м (режим отладки JTAG)/4 м (режим отладки SDW), в то время как Jlink V9 поддерживает до 20 м (режим отладки JTAG)/15 м (режим отладки SDW). 2. Различная стабильность: IC драйвера V9 имеет возможность самостоятельной адаптации напряжения и автоматически адаптируется к напряжению ЦП целевой платы, когда проводка верна. 1,8-5,5 V процессор может быть настроена экспертами, в то время как V8 версия может только отладить 3,3 v версия центрального процессора и стабильность отладки 5 ЦП очень плохой. 3. JlinkV8 легко уронить прошивку и стать кирпичом. Многие V8s в моем месте вниз. Мне нужно перепрограммировать прошивку, но обычные пользователи могут смотреть только кирпичи, но V9 в основном не имеет такой ситуации. 4. Некоторые из последних cpuV8 больше не поддерживаются, в то время как V9 поддерживает почти все процессоры ARM. Шесть основных особенностей JLINK V9: 1. Основной чип управления принимает STM32F205, не теряя прошивку, 2. Он может обеспечить 3,3 V напряжение и 0.8A ток для Совет по развитию (pin 2) и выходное напряжение постоянного тока 5V на pin-код 19, который может быть адаптирован к 1,8 V-напряжение постоянного тока 5V 3. Поддержка стандартный интерфейс JTAG и 2-провод SWD интерфейс. Скорость может достигать 20 м (JTAG)/15 м (SWD) в секунду. 4. Поддержка отладки всех чипов ARM, поддержка MDK или IAR, и стандартная другая стандартная поддержка JLink ed compilation environment IDE. 5. Оригинальная прошивка, автоматическое обновление прошивки 6. Технология погружения золота, стабильная и высокая скорость.
