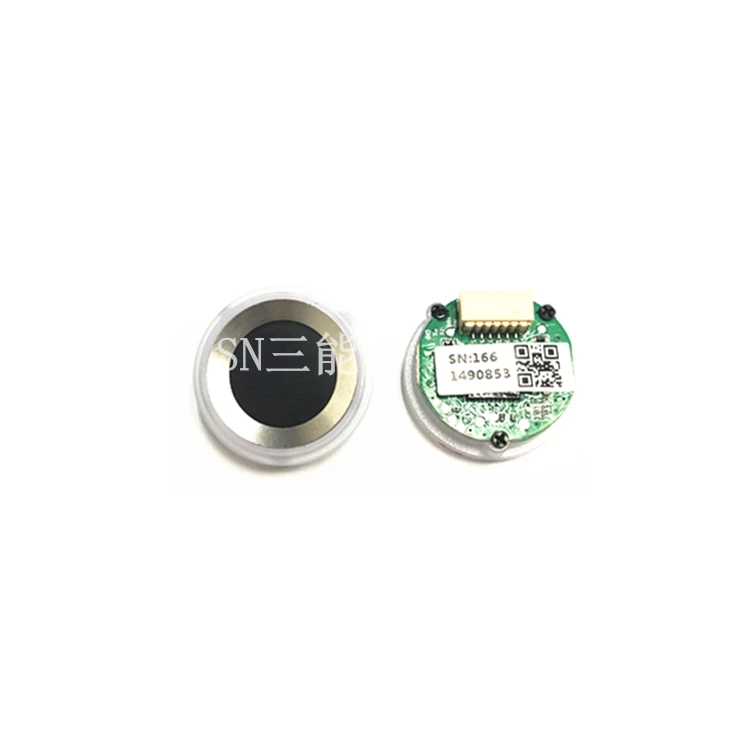

Емкостный модуль распознавания отпечатков пальцев Сенсорный Тип Датчик

Емкостный модуль распознавания отпечатков пальцев Сенсорный Тип Датчик

Тип 1:Модуль сканирования отпечатка пальцев

Тип 2:Модуль отпечатков пальцев + линия 6P

Тип 3:Модуль отпечатков пальцев + линия 6P +TTL

Основное введение

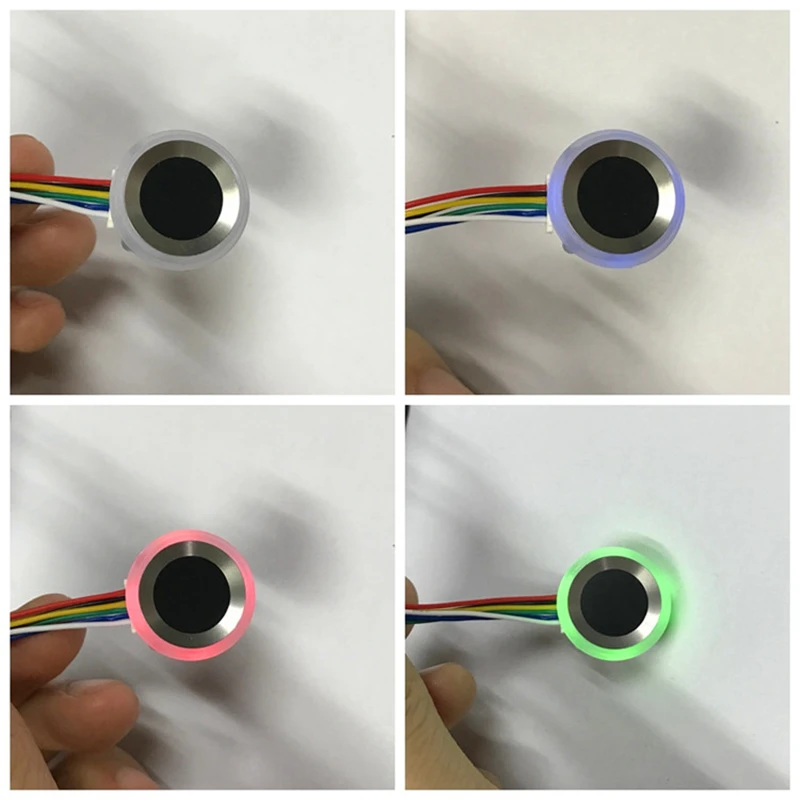

ID1016C набор для сбора отпечатков пальцев, обработки, хранения и сравнения отпечатков пальцев как один. С высокопроизводительным процессором ID809 и полупроводниковым датчиком отпечатков пальцев в качестве ядра, он запускает совершенно новый алгоритм отпечатков пальцев IDfinger6.0, который высоко оценен в отрасли, благодаря глубокой оптимизации, комплексное ускорение и невероятный опыт. Он может завершить работу по идентификации отпечатков пальцев самостоятельно. ID1016C принимает стандартную коммуникационная плата интерфейса UART и координаты с набором разработки SDK для удовлетворения потребностей клиентов в идентификации отпечатков пальцев, таких как ввод отпечатков пальцев, обработка изображений, создание шаблонов и сравнение отпечатков пальцев. Внешний вид изысканный, светильник и светильник, а также круговая и крутая дыхательная лампа.

ТТХ

Хороший опыт, высокая безопасность: Этот модуль запускает новый алгоритм отпечатков пальцев IDfinger6.0, оптимизацию глубины, комплексное ускорение, опыт за пределами воображения. Определение отпечатков пальцев имеет быструю скорость и высокую безопасность. Он поддерживает определение 360 градусов под любым углом и глубокое Самообучение. Высокая производительность и низкое энергопотребление: ARM® Cortex™-Ядро M4 выполнено из передовой технологии. Он имеет быструю вычислительную скорость и низкое энергопотребление.

Идеальные функции: набор отпечатков пальцев, обработка изображений, извлечение функций, регистрация отпечатков пальцев, сравнение отпечатков пальцев, удаление отпечатков пальцев и другие функции в одном.

Простая разработка: Поддержка Windows, Android, встроенная система, стандартная коммуникация UART, предоставляет полный комплект разработки SDK; Компактный размер: простая структура, малый размер, может быть гибко встроен в различные продукты с ограниченным объемом.

Прочный: высокое сопротивление статическому напряжению, сильная способность к помехам, прочная форма.

Технические параметры

1. Максимальное количество сохраненных отпечатков пальцев 80/200

2. 1: время проверки составляет около 50 ~ 300 мс

3. Режим связи с хостом-UART

4. Активный емкостный датчик

5. Датчик имеет разрешение пикселей 508 точек/дюйм

6. Датчик имеет Количество пикселей 160x160

7. Отпечатков пальцев зона обнаружения 8,0 мм x 8,0 мм

8. 360 ° отпечатков пальцев Вход и соответствие

9. Рама размер датчика 12,8 м в диаметре

10. Антистатические классы продукта: воздух +/-15 кВ и контакт +/-8 кВ

11. Рабочая среда продукта-40-60 ℃/<RH 90%

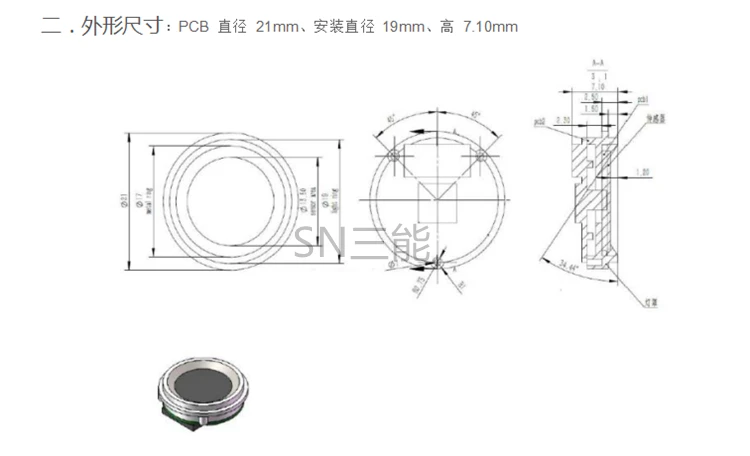

12. Диаметр печатной платы продукта 21 мм, диаметр установки 19 мм, высота 7,10 мм

13. CNC запускает металлические кольца и добавляет отверстия

Связь методы

Продукты поддерживают коммуникационная плата интерфейса UART. Для ознакомления с методами связи см. «протокол связи с модулем отпечатков пальцев».

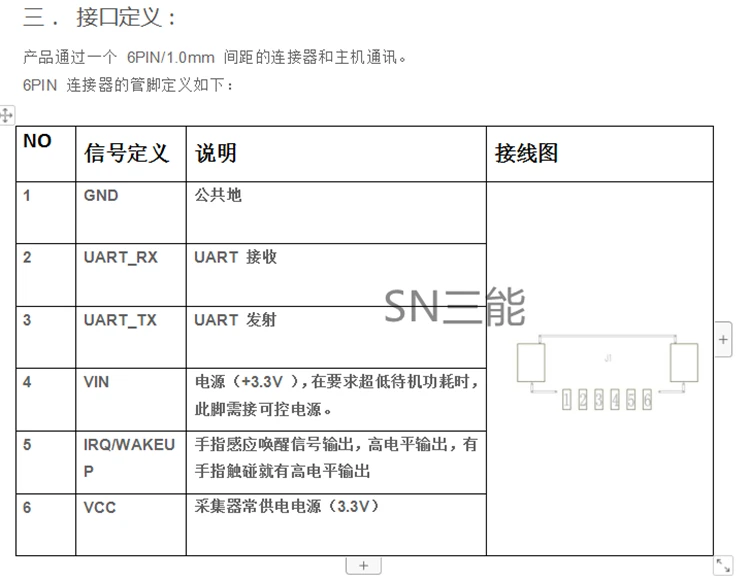

Коммуникационная плата интерфейса UART:

Формат данных составляет 8-bit data бит, 1 бит стоп-бит, без калибровки, нет контроля потока, по умолчанию скорость передачи данных-115200, скорость передачи данных может быть постоянной динамике в процессе общения, скорость передачи данных может быть выбран при смене является 9600, 19200, 38400, 57600, 115200.

Когда модуль отпечатков пальцев связывается с системой MCU, замыкание происходит следующим образом. Когда модуль отпечатков пальцев нажимается пальцем, WAKEUP выводит высокий уровень, и WAKEUP сигнал является сигналом уведомления

После того, как MCU получает тревожный сигнал, он может начать системы, выводит отпечатков пальцев Модуль питания на сигнал, поставляет VIN с 3,3 V питания, а затем проводит коммуникационная плата интерфейса UART. Таким образом, Ток сна модуля отпечатков пальцев может контролироваться ниже 10uA. Вы также можете регулярно питаться как VCC, так и VIN, что удерживает Ток сна модуля отпечатков пальцев под 15uA.
